Bộ điều khiển điện

Trong các hệ thống công nghiệp hiện đại, việc điều khiển van bằng tay không còn đáp ứng được yêu cầu về độ chính xác, an toàn và tự động hóa. Thay vào đó, bộ điều khiển điện đang dần trở thành giải pháp tối ưu giúp van đóng/mở nhanh chóng, đồng đều và có thể tích hợp dễ dàng vào hệ thống điều khiển trung tâm.

Vanmiennam.com là đơn vị chuyên cung cấp thiết bị van công nghiệp và bộ điều khiển tự động, mang đến đa dạng lựa chọn thiết bị được nhập khẩu từ Hàn Quốc, Đài Loan, Trung Quốc,… phù hợp với nhiều dòng van như van bi, van bướm, van cầu. Chúng tôi cam kết hàng chính hãng, tư vấn kỹ thuật tận tâm và hỗ trợ lắp đặt cho nhà máy, khu công nghiệp, hệ thống cấp thoát nước,…

Vậy bộ điều khiển điện là gì? Có những dòng nào phổ biến? Ưu điểm, nhược điểm và cách lựa chọn ra sao cho phù hợp với từng loại van và môi trường sử dụng? Chi tiết sẽ được trình bày trong nội dung sau.

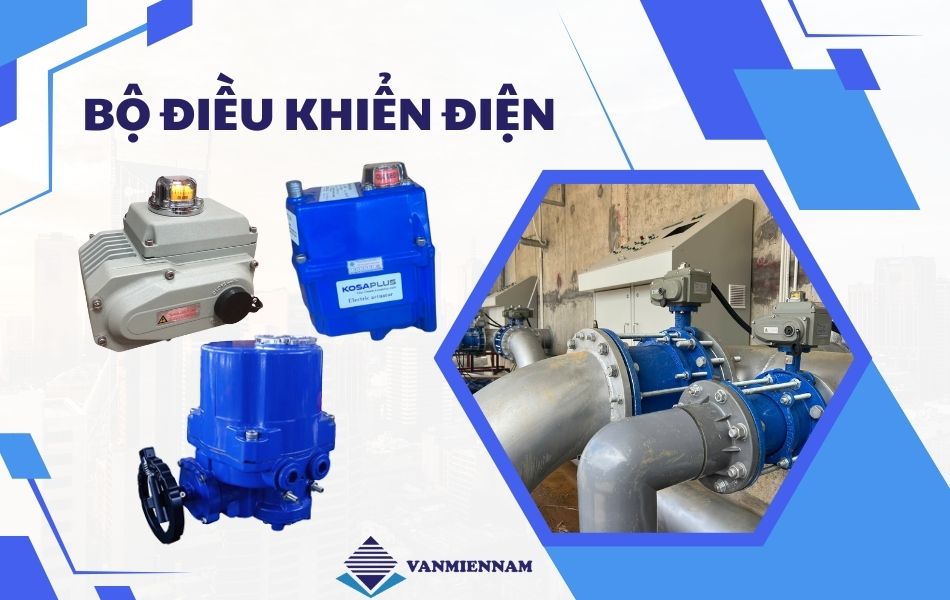

Bộ điều khiển điện là gì?

Bộ điều khiển điện (Electric Actuator) là thiết bị truyền động sử dụng nguồn điện (thường là 24V, 220V hoặc 380V) để điều khiển quá trình đóng/mở hoặc điều tiết hoạt động của các loại van như van bi, van bướm, van cầu,… Thay vì phải thao tác bằng tay, thiết bị này cho phép người vận hành kiểm soát van một cách tự động, chính xác và từ xa thông qua tín hiệu điện hoặc hệ thống điều khiển trung tâm (PLC, SCADA).

Về bản chất, bộ điều khiển bằng điện hoạt động như một “bộ não cơ điện”, giúp chuyển đổi tín hiệu điều khiển thành chuyển động quay (0–90° hoặc 0–180°) hoặc tuyến tính, từ đó tác động lên trục van để mở, đóng hoặc giữ ở vị trí trung gian. Tùy vào nhu cầu sử dụng, bộ truyền động điện có thể hoạt động ở chế độ ON/OFF (đóng mở hoàn toàn) hoặc tuyến tính (modulating) để điều chỉnh lưu lượng theo tín hiệu analog 4–20mA hoặc 0–10V.

Trong thời đại công nghiệp 4.0, bộ điều khiển điện không còn là tùy chọn mà là yếu tố bắt buộc nếu bạn muốn nâng tầm dây chuyền tự động hóa.

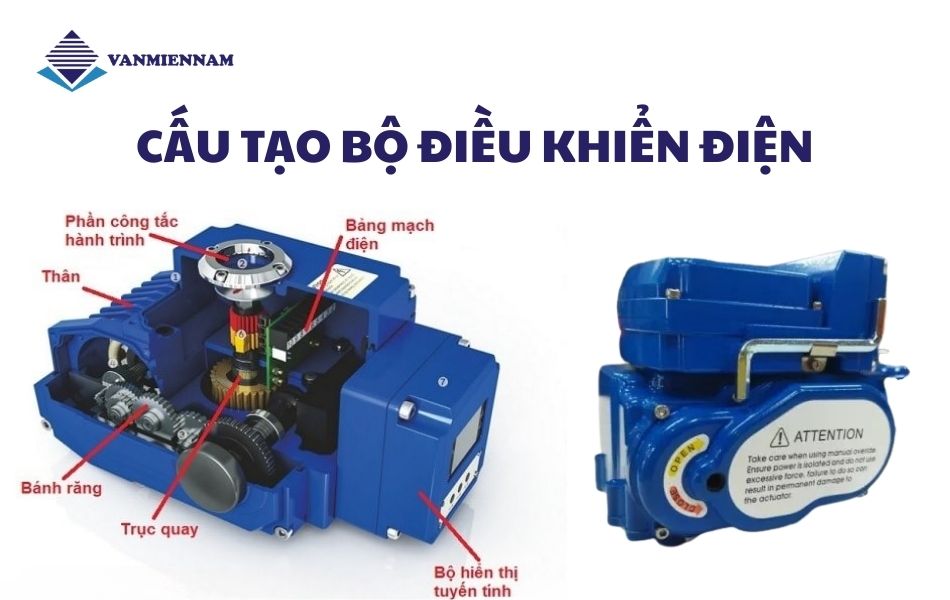

Cấu tạo chi tiết bộ điều khiển điện

Một bộ điều khiển điện được thiết kế với cấu trúc chắc chắn, nhằm đảm bảo hoạt động ổn định trong môi trường công nghiệp. Tùy từng hãng và model, cấu tạo có thể khác nhau đôi chút, nhưng về cơ bản sẽ bao gồm các thành phần chính sau:

• Vỏ ngoài: Thường bằng hợp kim nhôm đúc, sơn tĩnh điện, chống nước và bụi chuẩn IP67 trở lên.
• Mô tơ điện: Tạo chuyển động quay hoặc tuyến tính, dùng điện áp 24VDC, 220VAC hoặc 380VAC.
• Hộp số giảm tốc: Truyền mô-men xoắn, đảm bảo lực đóng/mở đủ lớn cho van.
• Bảng mạch điều khiển: Xử lý tín hiệu vào (ON/OFF hoặc tuyến tính 4–20mA, 0–10V), điều khiển hành trình.
• Công tắc hành trình: Giới hạn điểm đóng/mở, ngắt điện khi van đạt vị trí cuối.
• Bộ hiển thị vị trí: Cho biết trạng thái đóng/mở của van, dạng cơ hoặc điện tử.
• Tay quay khẩn: Cho phép vận hành thủ công khi mất điện.

Nguyên lý hoạt động bộ truyền động điện

Bộ điều khiển bằng điện hoạt động dựa trên nguyên lý chuyển đổi năng lượng điện thành chuyển động cơ học.

Khi nhận tín hiệu điều khiển (từ PLC, công tắc hoặc tủ điều khiển), motor điện bên trong sẽ quay, truyền lực qua hộp số để tạo ra mô-men xoắn. Chuyển động này sẽ tác động lên trục van, giúp van mở, đóng, hoặc giữ ở vị trí mong muốn.

• Với dạng ON/OFF, van chỉ có hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn.
• Với dạng tuyến tính, bộ điều khiển điều chỉnh góc mở theo tín hiệu analog 4–20mA hoặc 0–10V, giúp kiểm soát lưu lượng chính xác hơn.

Khi van đạt đến vị trí giới hạn, công tắc hành trình sẽ ngắt điện để bảo vệ thiết bị. Trong trường hợp mất điện, có thể sử dụng tay quay để vận hành thủ công.

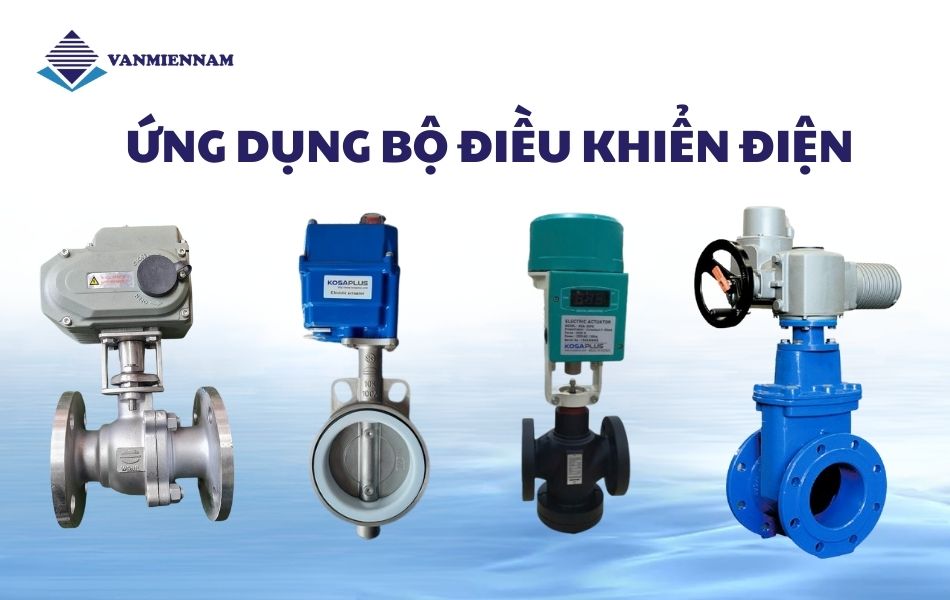

Bộ điều khiển điện ứng dụng cho loại van nào?

Bộ điều khiển động cơ điện được thiết kế để lắp đặt trực tiếp lên nhiều loại van công nghiệp, nhằm tự động hóa quá trình đóng/mở theo tín hiệu điện. Dưới đây là các ứng dụng phổ biến theo từng loại van:

• Van bướm điều khiển điện: Ứng dụng nhiều nhất trong các hệ thống cấp nước, xử lý nước thải, HVAC và PCCC. Nhờ mô-men xoắn vừa phải và góc quay 90 độ, van bướm rất thích hợp gắn bộ điện Kosaplus hoặc Haitima.
• Van bi điều khiển điện: Sử dụng trong đường ống khí, hóa chất, thực phẩm – nơi cần đóng/mở nhanh, kín tuyệt đối và độ chính xác cao. Van bi kết hợp bộ điện dạng ON/OFF hoặc tuyến tính đều mang lại hiệu quả vận hành tối ưu.
• Van cầu điều khiển điện: Áp dụng trong hệ thống hơi nóng, dầu truyền nhiệt, hoặc đường ống điều áp, van cầu thường kết hợp bộ motor điện tuyến tính để điều chỉnh lưu lượng theo phần trăm chính xác.
• Van cổng điều khiển điện: Dùng trong hệ thống cấp thoát nước, phòng bơm công nghiệp hoặc trạm xử lý nước thải – nơi cần mở hoàn toàn hoặc đóng hoàn toàn. Bộ điều khiển bằng điện giúp vận hành từ xa dễ dàng, thay thế thao tác quay tay truyền thống.
• Van dao điều khiển điện: Thích hợp cho các ứng dụng bùn thải, nước dơ, bột giấy – nơi môi trường khắc nghiệt và yêu cầu mô-men xoắn lớn. Van dao lắp bộ điện sẽ giúp van vận hành ổn định và bền bỉ hơn.

Tùy theo loại van và môi trường làm việc, Van Miền Nam sẽ tư vấn dòng bộ truyền động điện phù hợp về mô-men xoắn, điện áp, chức năng điều khiển và chuẩn chống nước, giúp tối ưu hóa hiệu quả hệ thống của bạn.

Thương hiệu bộ điều khiển điện tại Van Miền Nam

Với vai trò là đơn vị cung cấp thiết bị công nghiệp uy tín, Van Miền Nam chuyên phân phối bộ điều khiển điện chính hãng từ hai thương hiệu nổi bật trên thị trường hiện nay: Kosaplus (Hàn Quốc) và Haitima (Đài Loan). Mỗi thương hiệu đều có thế mạnh riêng, đáp ứng đa dạng nhu cầu sử dụng trong các hệ thống tự động hóa công nghiệp, từ dân dụng đến nhà máy.

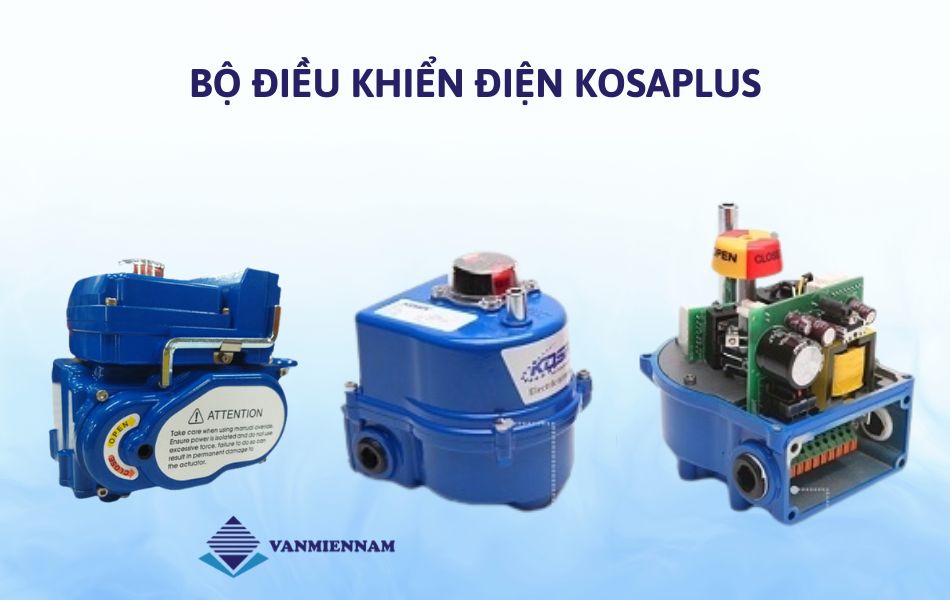

Bộ điều khiển điện Kosaplus – Hàn Quốc

Kosaplus là thương hiệu đến từ Hàn Quốc, nổi tiếng trong lĩnh vực thiết bị điều khiển van tự động. Sản phẩm được sản xuất theo tiêu chuẩn chất lượng cao, tích hợp đầy đủ tính năng bảo vệ, vận hành ổn định trong môi trường khắc nghiệt.

Đặc điểm nổi bật:

• Thiết kế vỏ nhôm đúc nguyên khối, sơn tĩnh điện, đạt chuẩn chống bụi – chống nước IP67.
• Có sẵn cả dòng ON/OFF và tuyến tính (modulating) với tín hiệu analog 4–20mA / 0–10V.
• Tích hợp sẵn công tắc hành trình, tay quay khẩn, và hiển thị trạng thái cơ học rõ ràng.
• Tương thích tốt với nhiều dòng van như: van bi, van bướm, van cầu,… sử dụng trong các hệ thống nước sạch, xử lý nước thải, PCCC, HVAC, thực phẩm, hóa chất nhẹ,…
• Dòng sản phẩm tiêu biểu: KE002 – KE010, thiết kế mạnh mẽ, mô-men xoắn cao, hoạt động êm ái, tuổi thọ lâu dài.

Kosaplus phù hợp cho những công trình cần độ tin cậy cao, môi trường làm việc liên tục, yêu cầu kiểm soát chính xác.

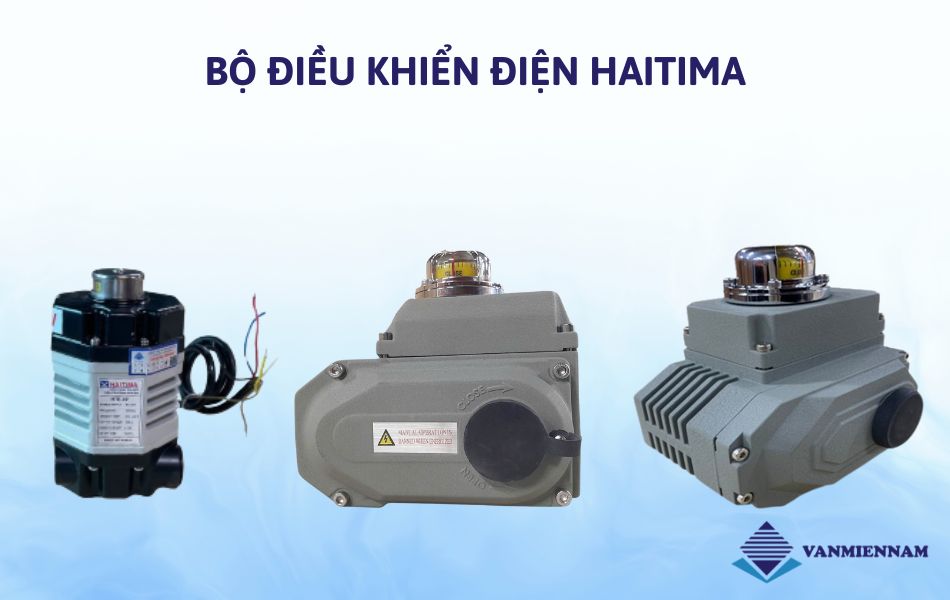

Bộ điều khiển điện Haitima – Đài Loan

Haitima là thương hiệu uy tín tại Đài Loan, được nhiều đơn vị trong và ngoài nước tin dùng nhờ sự ổn định, dễ sử dụng, và giá thành hợp lý.

Đặc điểm nổi bật:

• Gọn nhẹ, dễ tích hợp vào hệ thống và dễ bảo trì khi cần.
• Cung cấp cả hai dòng ON/OFF và tuyến tính, tích hợp sẵn công tắc hành trình và tay quay dự phòng.
• Phù hợp với các ứng dụng tự động hóa vừa và nhỏ, nơi không yêu cầu mô-men xoắn quá lớn.
• Đáp ứng tốt các môi trường tiêu chuẩn như: hệ thống nước sạch, nước thải dân dụng, hệ thống tưới tiêu, chiller,…
• Được ưa chuộng trong các nhà máy vừa, hệ thống xử lý nước quy mô trung bình, công trình dân dụng và dự án cơ điện.

Haitima là lựa chọn kinh tế, hiệu quả cho những hệ thống không yêu cầu quá khắt khe về điều kiện môi trường nhưng vẫn cần độ bền và hiệu suất ổn định.

Van Miền Nam cam kết: Tất cả bộ điện Kosaplus và Haitima đều được nhập khẩu chính hãng, có CO/CQ đi kèm, bảo hành rõ ràng và sẵn sàng hỗ trợ lắp đặt, tư vấn tại công trình nếu khách hàng yêu cầu.

Bảng giá tham khảo bộ điều khiển điện tại Van Miền Nam

Dưới đây là bảng giá tổng hợp các dòng bộ điều khiển điện Kosaplus (Hàn Quốc) và Haitima (Đài Loan) do Van Miền Nam phân phối. Bảng giúp quý khách dễ dàng so sánh mức giá, thông số kỹ thuật và lựa chọn model phù hợp với nhu cầu sử dụng:

Thương hiệu	Model	Điện áp	Loại điều khiển	Giá tham khảo (VNĐ)
Kosaplus	KE002	220VAC	ON/OFF	2.600.000
Kosaplus	KE005	24VDC	ON/OFF	4.000.000
Kosaplus	KE010	220VAC	ON/OFF	9.000.000
Kosaplus	KE028-MC	24VDC	Tuyến tính	20.000.000
Kosaplus	KE080-MC	220VAC	Tuyến tính	40.000.000
Haitima	HTE-05	24VDC	ON/OFF	2.900.000
Haitima	HTE-10	220VAC	ON/OFF	3.800.000
Haitima	HTE-20	24VDC	ON/OFF	4.600.000
Haitima	HTE-40 MC	220VAC	Tuyến tính	15.000.000
Haitima	HTE-60 MC	220VAC	Tuyến tính	20.000.000

Lưu ý: Giá chỉ mang tính tham khảo, vui lòng liên hệ Van Miền Nam để được báo giá chính xác theo số lượng và thời điểm.

Kinh nghiệm chọn mua bộ điều khiển bằng điện phù hợp

Việc chọn đúng bộ điều khiển bằng điện không chỉ đảm bảo khả năng vận hành ổn định mà còn giúp kéo dài tuổi thọ hệ thống. Một số điểm mấu chốt cần được xem xét kỹ lưỡng như sau:

• Mô-men xoắn: Cần chọn bộ điện có lực xoắn phù hợp hoặc dư tải khoảng 20–30% so với lực đóng/mở van, tránh tình trạng quá tải.
• Loại điều khiển: Xác định nhu cầu sử dụng: dạng ON/OFF (mở – đóng hoàn toàn) hay tuyến tính (modulating) (điều khiển theo phần trăm góc mở).
• Điện áp sử dụng: Lựa chọn bộ điện có điện áp phù hợp với hệ thống: phổ biến là 220VAC, 24VDC hoặc theo yêu cầu riêng.
• Tiêu chuẩn chống nước – bụi: Ưu tiên các dòng đạt chuẩn IP67 hoặc cao hơn nếu lắp đặt ngoài trời hoặc môi trường ẩm ướt.
• Tính năng bổ sung: Cân nhắc có cần thêm tay quay khẩn, bộ hiển thị cơ, công tắc giới hạn, tín hiệu phản hồi vị trí,… tùy theo yêu cầu hệ thống SCADA, BMS, PLC.
• Nguồn gốc thương hiệu & hậu mãi: Ưu tiên thương hiệu uy tín (như Kosaplus, Haitima) để đảm bảo linh kiện thay thế, bảo hành rõ ràng và kỹ thuật hỗ trợ đầy đủ.

Mua bộ điều khiển điện ở đâu uy tín, giá tốt?

Nếu bạn đang tìm kiếm địa chỉ cung cấp bộ điều khiển điện chính hãng, đi kèm hỗ trợ kỹ thuật, bảo hành đầy đủ và giá cả cạnh tranh, thì Van Miền Nam là lựa chọn đáng tin cậy. Chúng tôi chuyên phân phối các dòng bộ điện chất lượng cao như Kosaplus (Hàn Quốc) và Haitima (Đài Loan), phù hợp lắp cho nhiều loại van như: van bi, van bướm, van cầu, van dao, van cổng,…

Với đội ngũ kỹ sư am hiểu kỹ thuật và kinh nghiệm thực chiến trong hàng trăm dự án, Van Miền Nam không chỉ bán hàng mà còn tư vấn giải pháp tối ưu, từ lựa chọn mô-men xoắn, điện áp, đến phương án lắp đặt thực tế.

Liên hệ 0928.613.555 ngay hôm nay để được tư vấn và báo giá chi tiết theo nhu cầu thực tế của bạn.
