Van bi 3 ngã

Khi nói đến những thiết bị van có khả năng phân phối, điều hướng hoặc trộn dòng lưu chất một cách linh hoạt trong cùng một hệ thống, van bi ba ngã chính là lựa chọn không thể thay thế. Không chỉ đơn thuần là một thiết bị đóng/mở dòng chảy, loại van này còn đóng vai trò như một “bộ chuyển mạch” trung tâm, cho phép điều phối nhiều dòng lưu chất khác nhau một cách chính xác và hiệu quả.

Trong bài viết này, vanmiennam.com không chỉ giúp bạn tìm hiểu sâu về van bi ba ngã là gì, cấu tạo, nguyên lý hoạt động, phân loại, ứng dụng. Ngoài ra, Van Miền nam còn là nhà cung cấp đa dạng các loại van bi chất lượng, với đầy đủ mẫu mã, thương hiệu giúp bạn dễ dàng lựa chọn sản phẩm phù hợp cho hệ thống của mình với dịch vụ tư vấn tận tâm và giá cả hợp lý.

Van bi ba ngã là gì?

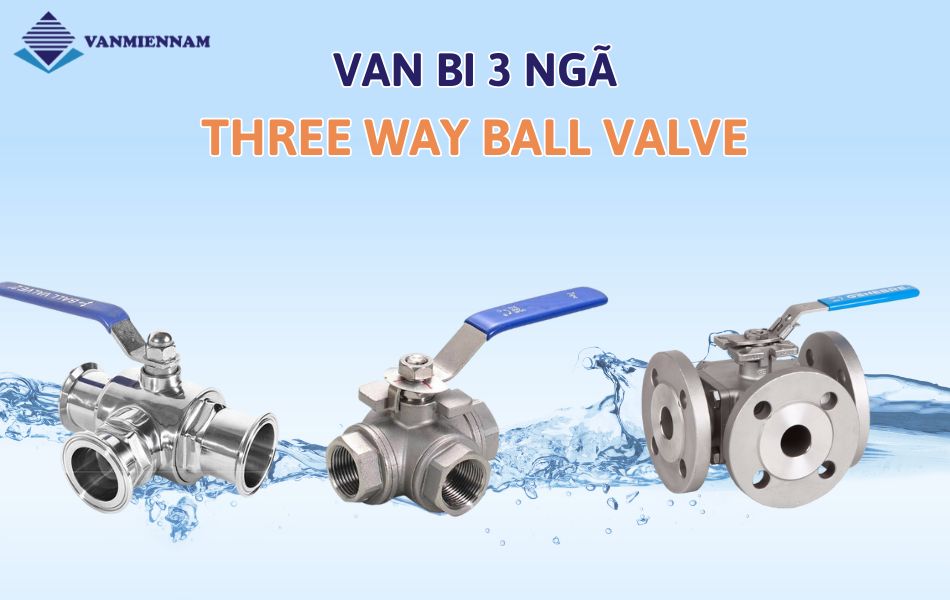

Van bi 3 ngã (Tiếng Anh: Three way ball valve) là loại van bi có 3 cổng kết nối, cho phép kiểm soát dòng lưu chất theo nhiều hướng khác nhau. Khác với van bi 2 ngã chỉ có chức năng đóng/mở, van 3 ngã có khả năng:

• Phân dòng từ một nguồn đến hai hướng riêng biệt
• Trộn dòng từ hai nguồn về một điểm
• Chuyển hướng dòng chảy linh hoạt tùy theo thiết kế hệ thống

Điểm đặc biệt của van bi ba ngã nằm ở thiết kế viên bi bên trong, có lỗ khoan hình chữ T hoặc chữ L giúp dẫn dòng theo nhiều chiều. Khi kết hợp với cơ cấu tay gạt hoặc bộ điều khiển, người vận hành có thể điều chỉnh hướng dòng chảy theo yêu cầu sử dụng thực tế.

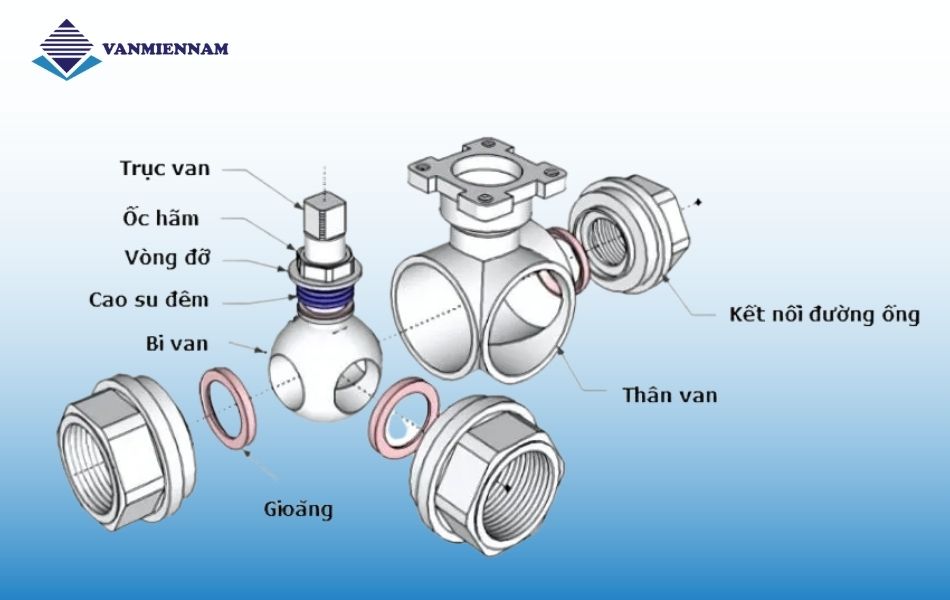

Các bộ phận chính tạo nên van bi 3 ngã

Van bi 3 ngã là một thiết bị có thiết kế đặc biệt, với khả năng kiểm soát dòng lưu chất theo nhiều hướng chỉ bằng một tay gạt hoặc bộ truyền động điện, khí nén. Dưới đây là các chi tiết chính trong cấu tạo của van:

• Thân van (Body): Là bộ phận chịu lực chính, bao bọc toàn bộ cấu trúc bên trong van. Thân van có thể thiết kế theo kiểu nguyên khối (1PC) hoặc lắp ghép (2PC/3PC) giúp thuận tiện hơn trong việc bảo trì.
• Bi van (Ball): Là bộ phận quan trọng của van – một viên bi rỗng, được khoan lỗ theo dạng chữ T hoặc chữ L:

+ Bi chữ T: Cho phép kết nối và lưu thông giữa cả 3 cửa cùng lúc hoặc trộn/phân dòng.

+ Bi chữ L: Chỉ cho phép kết nối 2 trong 3 cửa, dùng để chuyển hướng dòng chảy.

Bi van được đánh bóng cao, đảm bảo chuyển động mượt mà và khả năng làm kín tốt.

• Gioăng làm kín (Seals): Được làm từ PTFE (Teflon), Viton hoặc EPDM tùy môi trường sử dụng.
• Trục truyền động (Stem): Nối giữa bi van và tay gạt hoặc bộ điều khiển, cho phép truyền lực xoay xuống bi. Trục này cũng được làm kín bằng gioăng để tránh rò rỉ tại điểm xoay.
• Tay gạt hoặc bộ truyền động: Thông thường là tay gạt inox, phủ nhựa cách nhiệt, xoay 90–180 độ tùy loại bi. Với hệ thống tự động hóa, có thể lắp thêm bộ điều khiển điện hoặc khí nén để đóng/mở tự động.

Phân loại van bi 3 ngã

Van bi ba ngã có nhiều biến thể phù hợp với từng điều kiện hệ thống và yêu cầu vận hành cụ thể. Dưới đây là cách phân loại van theo các tiêu chí phổ biến:

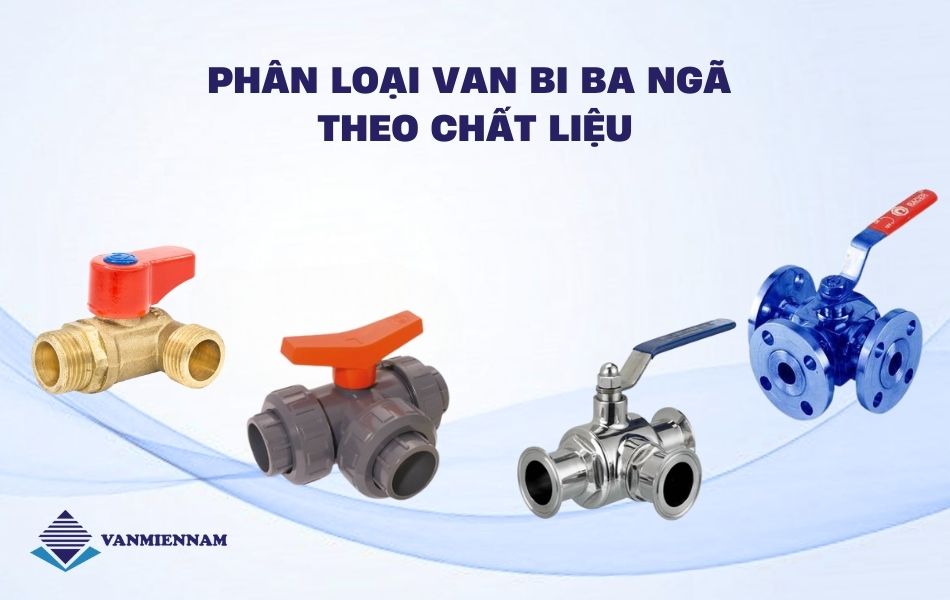

Phân loại van bi ba ngã theo chất liệu

Tùy theo môi trường sử dụng nước sạch, hóa chất, khí nén hay thực phẩm, vật liệu của van bi 3 ngã có thể khác nhau:

Van bi 3 ngã inox (Inox 304/316)

• Hoạt động ổn định trong điều kiện nhiệt, áp và hóa chất khắc nghiệt.
• Thích hợp cho ngành hóa chất, thực phẩm, dược phẩm, hơi nóng.

Van bi 3 ngã đồng thau

• Giá thành hợp lý, dễ gia công.
• Phù hợp với hệ thống nước sạch, dân dụng, áp thấp.

Van bi 3 ngã nhựa (PVC, UPVC, PP)

• Nhẹ, chống ăn mòn tốt trong môi trường axit hoặc kiềm nhẹ.
• Thường dùng trong xử lý nước thải, hóa chất nhẹ, bể cá.

Van bi 3 ngã gang

• Giá tốt, chịu áp lực cao.
• Phù hợp với nước lạnh, nước tuần hoàn, công trình công nghiệp nặng.

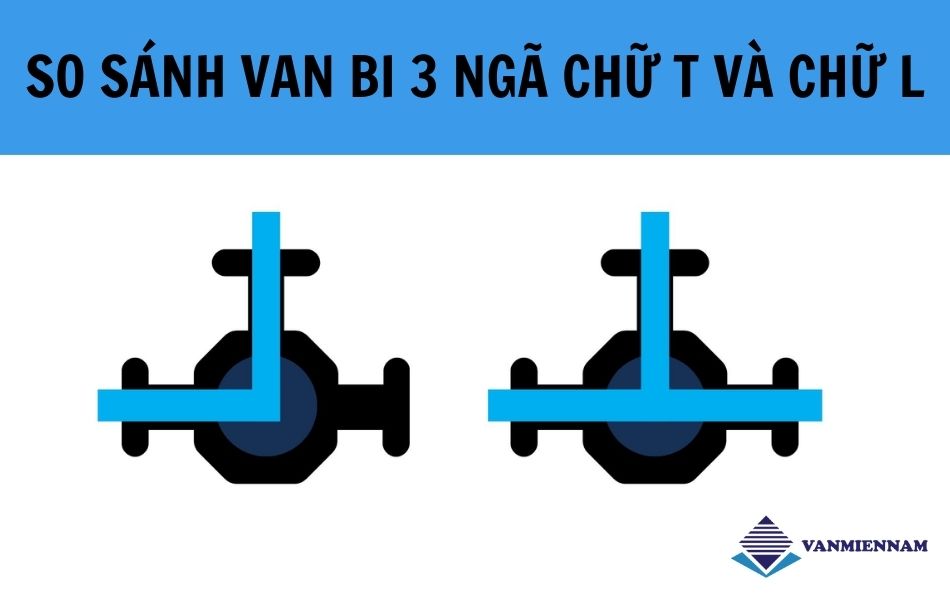

Phân loại theo cấu tạo viên bi bên trong

Đây là yếu tố quyết định cách vận hành và điều hướng dòng chảy của van:

Van bi ba ngã chữ T (T-port)

• Có 3 đường dẫn lưu chất tạo thành hình chữ T.
• Cho phép phân dòng, trộn dòng hoặc chảy đồng thời qua 3 cổng.
• Thường dùng trong hệ thống cần phối trộn hoặc phân phối lưu chất.

Van bi ba ngã chữ L (L-port)

• Có 2 đường dẫn tạo thành góc chữ L.
• Chỉ cho phép kết nối 2 trong 3 cổng tại một thời điểm.
• Dùng để chuyển hướng dòng chảy từ một điểm đến hai điểm thay phiên.

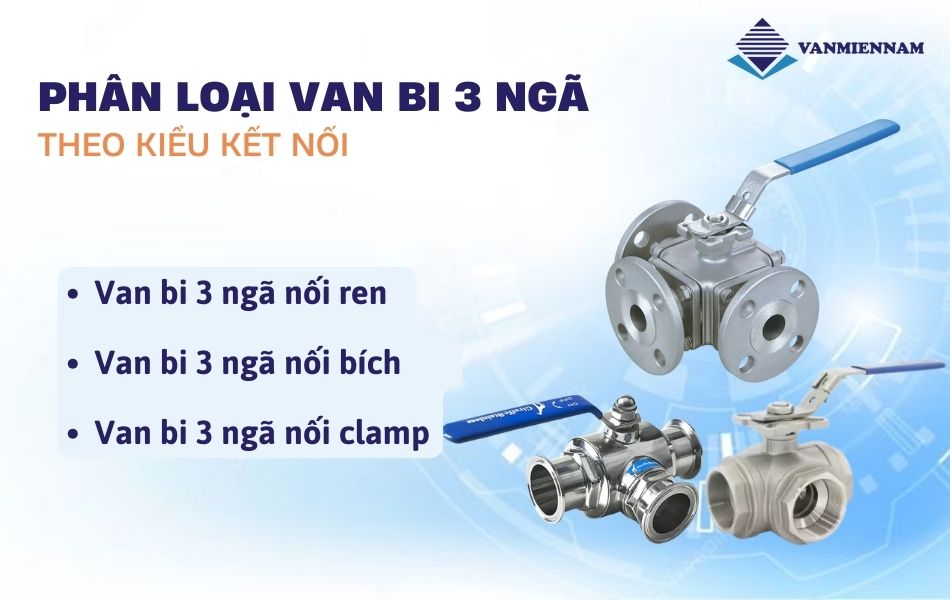

Phân loại theo kiểu kết nối

Kiểu kết nối ảnh hưởng đến khả năng chịu áp, độ linh hoạt và tốc độ thi công:

Thiết kế lắp ren (Có thể là ren trong hoặc ren ngoài tùy loại)

• Phổ biến trong dân dụng và hệ thống nhỏ.
• Lắp đặt đơn giản, chi phí thấp.

Kết nối mặt bích (Flange)

• Lý tưởng cho các hệ thống vận hành trong điều kiện áp suất cao.
• Đảm bảo độ kín và độ chắc chắn trong lắp ghép.

Kết nối clamp (Vi sinh)

• Dễ tháo lắp, dễ vệ sinh, đạt chuẩn vi sinh.
• Ứng dụng rộng rãi trong các lĩnh vực thực phẩm, đồ uống và dược phẩm.

Phân nhóm theo cơ chế điều khiển

Tùy vào yêu cầu điều khiển và mức độ tự động hóa, van bi ba ngã được phân loại như sau:

Van bi tay gạt 3 ngã

• Sử dụng tay gạt để thao tác một cách thuận tiện.
• Dễ vận hành, phù hợp với hệ thống nhỏ và trung bình.

Van bi 3 ngã tích hợp bộ điều khiển điện

• Tích hợp mô-tơ điện, điều khiển từ xa hoặc tự động theo lập trình.
• Dùng trong hệ thống tự động hóa, cần độ chính xác cao.

Van bi 3 ngã tích hợp bộ điều khiển khí nén

• Hoạt động nhanh, bền bỉ, an toàn trong môi trường dễ cháy nổ.
• Thường được sử dụng trong nhà máy hóa chất, dệt nhuộm, thực phẩm.

Ưu điểm nổi bật và ứng dụng thực tế của van bi 3 ngã

Không chỉ là một thiết bị điều khiển dòng chảy, van bi ba ngã còn là giải pháp tối ưu trong nhiều hệ thống nhờ vào tính linh hoạt, hiệu quả vận hành và khả năng ứng dụng đa ngành. Cùng điểm qua những ưu điểm vượt trội và môi trường làm việc lý tưởng của thiết bị này.

Lý do van bi 3 ngã được ưa chuộng trong hệ thống dẫn lưu

• Điều hướng dòng chảy linh hoạt: Với cấu tạo viên bi hình chữ T hoặc L, van bi ba ngã có thể thực hiện nhiều chức năng: trộn dòng, phân dòng, chuyển hướng dòng chảy… giúp giảm số lượng van cần lắp đặt, tối ưu hệ thống đường ống.

• Dễ dàng điều khiển với tốc độ thao tác cao: Chỉ với một tay gạt hoặc tín hiệu điều khiển, người dùng có thể xoay bi để thay đổi hướng dòng chảy trong tích tắc – lý tưởng cho các ứng dụng cần đóng/mở thường xuyên hoặc chuyển hướng liên tục.

• Độ kín cao, hạn chế rò rỉ: Thiết kế viên bi tròn khít với gioăng làm kín bằng PTFE hoặc Viton giúp đảm bảo độ kín tuyệt đối – ngay cả với môi trường có áp suất cao hoặc chất lỏng dễ bay hơi.

• Bền bỉ với thời gian: Đặc biệt với dòng van bi 3 ngã inox, thiết bị có khả năng chống ăn mòn, chịu nhiệt và áp lực tốt – hoạt động ổn định trong môi trường khắc nghiệt như hơi nóng, hóa chất, nước biển.

• Lựa chọn kinh tế, phù hợp cho hệ thống nhỏ gọn: Một van ba ngã có thể thay thế cho 2–3 van hai ngã thông thường, từ đó giảm chi phí vật tư, không gian lắp đặt, nhân công và chi phí vận hành.

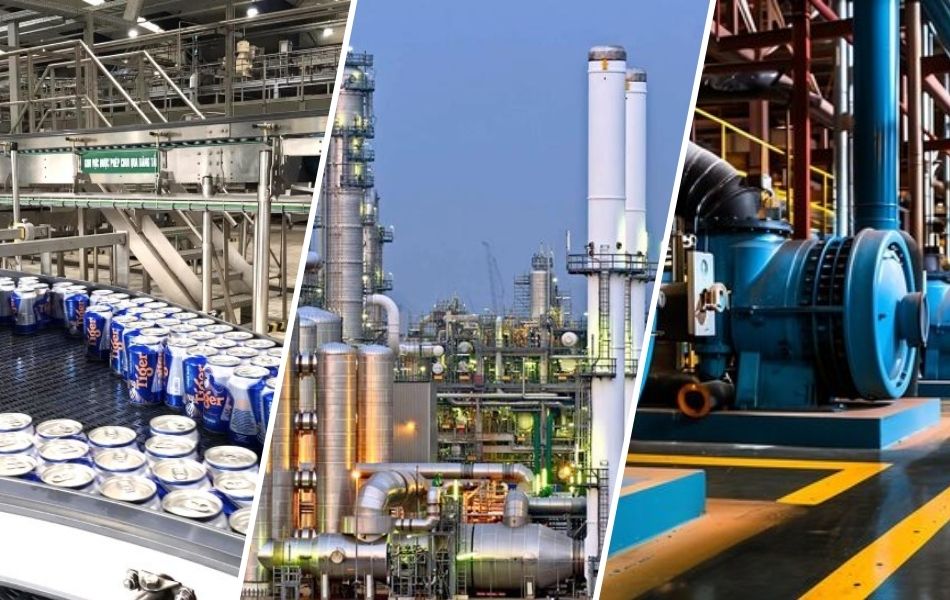

Ứng dụng thực tế của van bi 3 ngã

Chính nhờ những ưu điểm trên, van bi 3 ngã đã trở thành thiết bị tiêu chuẩn trong nhiều ngành công nghiệp, từ dân dụng đến các dây chuyền sản xuất hiện đại:

• Ngành thực phẩm & đồ uống: Sử dụng van bi ba ngã inox clamp để phối trộn nguyên liệu, chuyển hướng nước rửa, kiểm soát CIP (vệ sinh tại chỗ).
• Ngành hóa chất, xử lý nước: Điều hướng dòng hóa chất, trộn dung dịch xử lý, phân dòng trong hệ thống lọc tuần hoàn.
• Công nghiệp dược phẩm, vi sinh:  Kết nối dễ tháo lắp, đáp ứng tiêu chuẩn vệ sinh cao với dòng van inox vi sinh.
• Hệ thống điều hòa, giải nhiệt công nghiệp: Thay đổi hướng nước làm mát từ chiller đến các khu vực khác nhau một cách linh hoạt.
• Hệ thống khí nén & hơi nóng: Dùng van bi 3 ngã điều khiển khí nén để chuyển đổi luồng khí trong các dây chuyền tự động.
• Ứng dụng dân dụng & công trình nhỏ: Sử dụng van bi 3 ngã đồng để phân phối nước giữa hai bồn chứa hoặc trộn nước nóng – lạnh trước khi đưa vào hệ thống.

Bảng giá van bi 3 ngã các loại phổ biến

Giá van bi ba ngã trên thị trường có sự khác biệt rõ rệt tùy theo chất liệu, kích thước, dạng kết nối và kiểu bi (chữ T hoặc chữ L). Dưới đây là bảng giá tham khảo một số loại van phổ biến, giúp bạn dễ dàng hình dung chi phí đầu tư ban đầu cho hệ thống của mình:

Loại van bi 3 ngã	Chất liệu	Kiểu kết nối	Giá tham khảo (VNĐ)
Van bi 3 ngã ren chữ L	Inox 304	Ren	480.000 – 980.000
Van bi 3 ngã ren chữ T	Inox 316	Ren	690.000 – 1.300.000
Van bi ba ngã mặt bích	Gang, Inox	Bích	1.500.000 – 4.800.000
Van bi ba ngã clamp vi sinh	Inox vi sinh	Clamp	900.000 – 2.500.000
Van bi 3 ngã tích hợp bộ điều khiển khí nén	Inox 304	Ren hoặc bích	2.800.000 – 6.000.000+
Van bi ba ngã nhựa PVC	PVC/UPVC	Ren	350.000 – 750.000
Van bi 3 ngã đồng tay gạt	Đồng thau	Ren	290.000 – 700.000

Lưu ý: Tùy vào số lượng, thương hiệu, tiêu chuẩn kỹ thuật và thời điểm nhập khẩu, giá thực tế có thể thay đổi. Liên hệ trực tiếp với Van Miền Nam – 0928.613.555 để nhận báo giá van mới, kèm ưu đãi và chính sách chiết khấu cho dự án.

Van bi ba ngã là giải pháp tối ưu cho những hệ thống cần chia, phối hoặc chuyển hướng dòng lưu chất một cách linh hoạt. Với nhiều ưu điểm như độ bền cao, vận hành đơn giản, khả năng tùy biến linh hoạt và ứng dụng đa dạng, van bi 3 ngã inox đang ngày càng được ưa chuộng trong cả dân dụng lẫn công nghiệp.

Để đảm bảo chất lượng, độ bền và tính năng vận hành ổn định, bạn nên chọn mua tại đơn vị uy tín. Van miền nam là một trong những nhà phân phối lâu năm cung cấp các loại van bi dùng trong hệ thống đường ống công nghiệp và dân sinh.
