Van bướm tay quay là thiết bị được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, cấp thoát nước, PCCC và xử lý nước thải. Đây là dòng van vận hành bằng vô lăng kết hợp hộp số trợ lực, giúp người dùng dễ dàng đóng mở hoặc điều tiết dòng chảy ngay cả với các đường ống có kích thước lớn, đảm bảo độ ổn định và an toàn cho toàn bộ hệ thống.
Hiện nay, các dòng van bướm tay quay do Van Miền Nam cung cấp trên thị trường được nhập khẩu chính hãng từ thương hiệu Woteck, FAF với kích thước từ DN50 đến DN600. Quý khách hàng quan tâm đến sản phẩm hãy liên hệ để được tư vấn chi tiết hoặc tham khảo thêm thông tin trong bài viết dưới đây.
Van bướm tay quay là gì?
Van bướm tay quay là thiết bị cơ học dùng để đóng mở hoặc điều tiết lưu chất trong hệ thống đường ống như nước, khí, hơi hoặc hóa chất. Van hoạt động dựa trên cơ chế đĩa van xoay quanh trục từ 0–90°, được điều khiển thông qua bộ hộp số và tay quay vô lăng, giúp người vận hành dễ dàng kiểm soát dòng chảy ngay cả với các đường ống có kích thước lớn.
Hiện nay các mẫu van bướm tay quay được sử dụng nhiều gồm có van bướm gang, van bướm inox, van bướm wafer, mặt bích…Nhờ thiết kế chắc chắn, vận hành ổn định và khả năng chịu áp lực tốt, thiết bị được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước thải, PCCC, HVAC và các nhà máy công nghiệp.

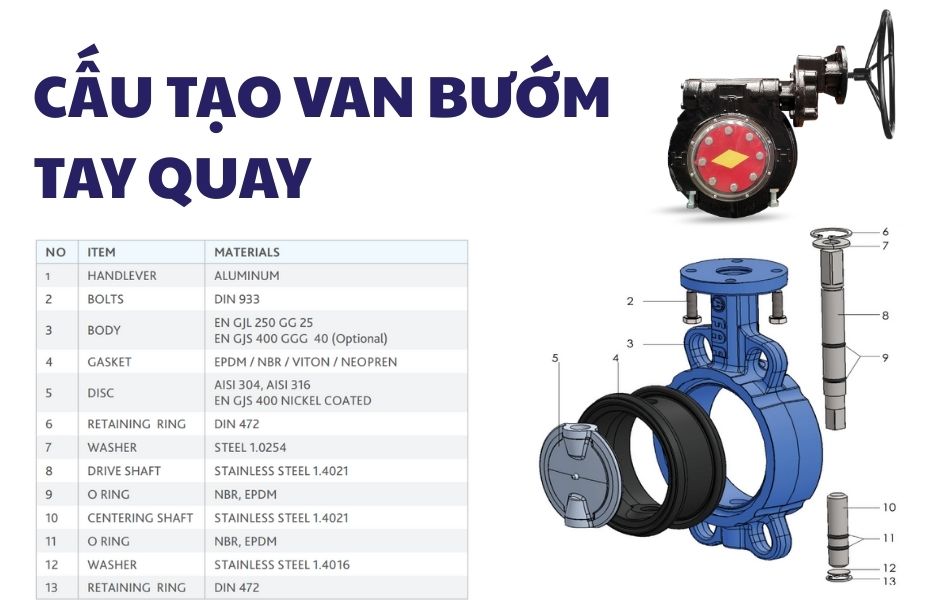

Cấu tạo chi tiết của van bướm tay quay
Về cơ bản, van bướm tay quay được cấu tạo gồm 2 bộ phận chính là thân van bướm và bộ phận điều khiển tay quay. Mỗi bộ phận đảm nhận một chức năng riêng nhằm giúp van vận hành ổn định và kiểm soát dòng chảy hiệu quả trong hệ thống đường ống.
Thân van bướm
Đây là bộ phận tiếp xúc trực tiếp với lưu chất và được sử dụng để kết nối với hệ thống đường ống, cho phép lưu chất đi qua và thực hiện quá trình đóng mở hoặc điều tiết. Thân van bướm tay quay thường được chế tạo từ các vật liệu có độ bền cao như gang, gang dẻo, inox hoặc thép, giúp thiết bị có khả năng chịu áp lực và chống ăn mòn tốt trong nhiều môi trường làm việc khác nhau.
Bên trong thân van bao gồm các chi tiết quan trọng như:
- Đĩa van: Đây là bộ phận chính có nhiệm vụ điều tiết dòng lưu chất đi qua van. Đĩa van được thiết kế dạng hình tròn giống cánh bướm và đặt ở vị trí trung tâm của thân van. Khi trục van quay, đĩa van sẽ xoay một góc từ 0–90° để thực hiện quá trình đóng, mở hoặc điều tiết dòng chảy.
- Trục van: Là chi tiết có nhiệm vụ truyền chuyển động từ bộ điều khiển xuống đĩa van. Bộ phận này thường được chế tạo từ kim loại cứng như inox hoặc thép không gỉ nhằm đảm bảo độ chắc chắn, giúp đĩa van hoạt động ổn định trong suốt quá trình vận hành.
- Gioăng làm kín: Được lắp đặt giữa thân van và đĩa van, có tác dụng tăng độ kín và hạn chế rò rỉ lưu chất khi van đóng. Bộ phận này thường được làm từ các vật liệu đàn hồi như EPDM, PTFE hoặc NBR phù hợp với nhiều môi trường lưu chất khác nhau.
Bộ phận tay quay điều khiển
Đây là bộ phận giúp người vận hành điều khiển quá trình đóng mở van một cách dễ dàng và chính xác. Bộ phận này bao gồm tay quay vô lăng và hộp số bánh răng, được liên kết trực tiếp với trục van để truyền chuyển động.
- Tay quay: Có thiết kế dạng vô lăng, tương tự như vô lăng ô tô và thường được in rõ chiều đóng – mở để thuận tiện khi vận hành. Khi người dùng quay vô lăng, lực tác động sẽ được truyền xuống hệ thống bánh răng và trục van.
- Hộp số bánh răng: Được lắp giữa tay quay và trục van, có nhiệm vụ giảm lực vận hành và hỗ trợ đóng mở van nhẹ nhàng hơn, đặc biệt với các loại van có kích thước lớn. Nhờ bộ phận này, người vận hành có thể điều khiển van một cách chính xác mà không cần tốn quá nhiều lực.
Nguyên lý hoạt động của van bướm tay quay
Nguyên lý hoạt động của van bướm tay quay dựa trên cơ chế chuyển động quay một phần tư vòng để thực hiện đóng, mở và điều tiết dòng chảy trong hệ thống đường ống. Khi người vận hành xoay tay quay vô lăng, lực tác động sẽ được truyền qua hộp số trợ lực và trục van, từ đó làm cho đĩa van xoay một góc từ 0° đến 90°. Khi đĩa van nằm song song với dòng chảy, van ở trạng thái mở hoàn toàn cho phép lưu chất đi qua dễ dàng. Ngược lại, khi đĩa van xoay vuông góc và ép chặt vào gioăng làm kín, van sẽ đóng hoàn toàn để ngăn chặn dòng chảy trong hệ thống.
Ngoài ra bạn có thể tham khảo video giới thiệu chi tiết về van bướm quay tay từ chuyên gia kỹ thuật của chúng tôi để hiểu rõ hơn về cấu tạo, nguyên lý vận hành của thiết bị:
Phân loại van bướm tay quay phổ biến trong hệ thống
Trên thị trường hiện nay, van bướm tay quay được sản xuất với nhiều mẫu mã và chủng loại khác nhau nhằm đáp ứng nhu cầu sử dụng trong nhiều hệ thống đường ống. Dựa vào chất liệu chế tạo và kiểu kết nối, có thể phân loại van bướm tay quay thành các loại phổ biến sau:

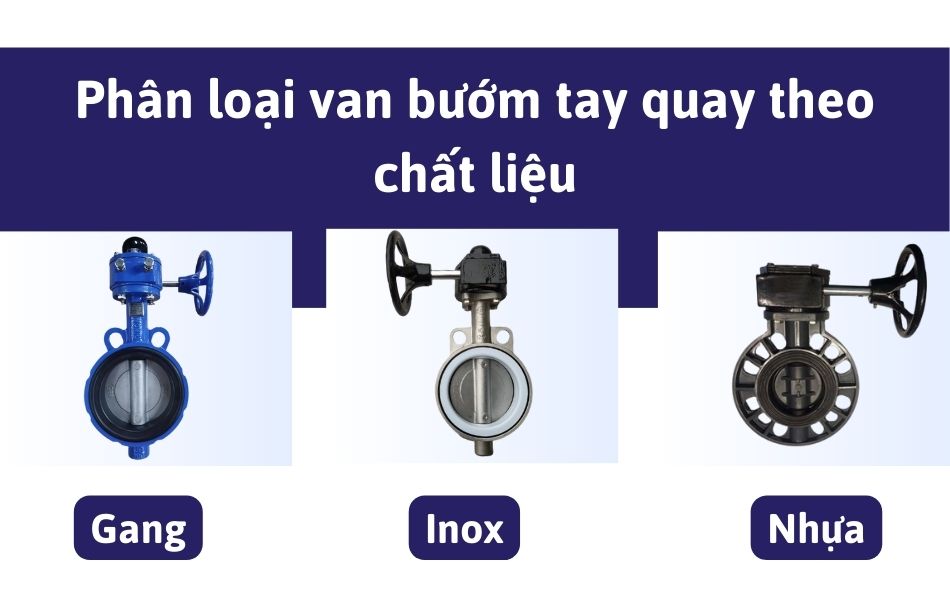

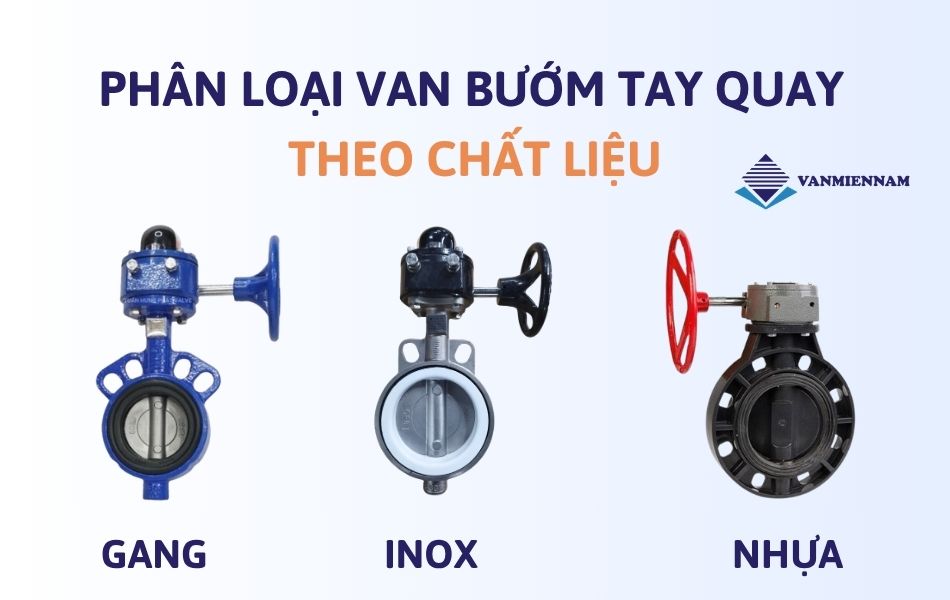

Phân loại theo chất liệu
- Van bướm tay quay gang: Đây là dòng van được sử dụng phổ biến nhất hiện nay nhờ độ bền cao, khả năng chịu áp lực tốt và giá thành hợp lý. Van thường được chế tạo từ gang hoặc gang dẻo, phù hợp lắp đặt trong hệ thống cấp nước sạch, xử lý nước thải, hệ thống PCCC hoặc các nhà máy công nghiệp.
- Van bướm tay quay inox: Dòng van này được chế tạo từ inox 304 hoặc inox 316 với khả năng chống ăn mòn, chịu nhiệt và độ bền vượt trội. Vì vậy sản phẩm thường được ứng dụng trong các hệ thống yêu cầu độ an toàn và vệ sinh cao như ngành thực phẩm, dược phẩm, hóa chất hoặc môi trường có tính ăn mòn mạnh.
- Van bướm nhựa tay quay: Chuyên dùng trong môi trường có tính ăn mòn nhờ vào van được làm hoàn toàn từ nhựa PVC, uPVC và cPVC với nhiệm vụ chính là kiểm soát, điều tiết dòng chảy trong đường ống. Với cơ chế vận hành bằng tay quay, loại van này giúp hệ thống lưu chất hoạt động mượt mà, duy trì áp lực ổn định và hạn chế tối đa các sự cố cũng như hiện tượng rò rỉ ra bên ngoài.
>>> Xem chi tiết từng loại van bướm tay quay như sau:

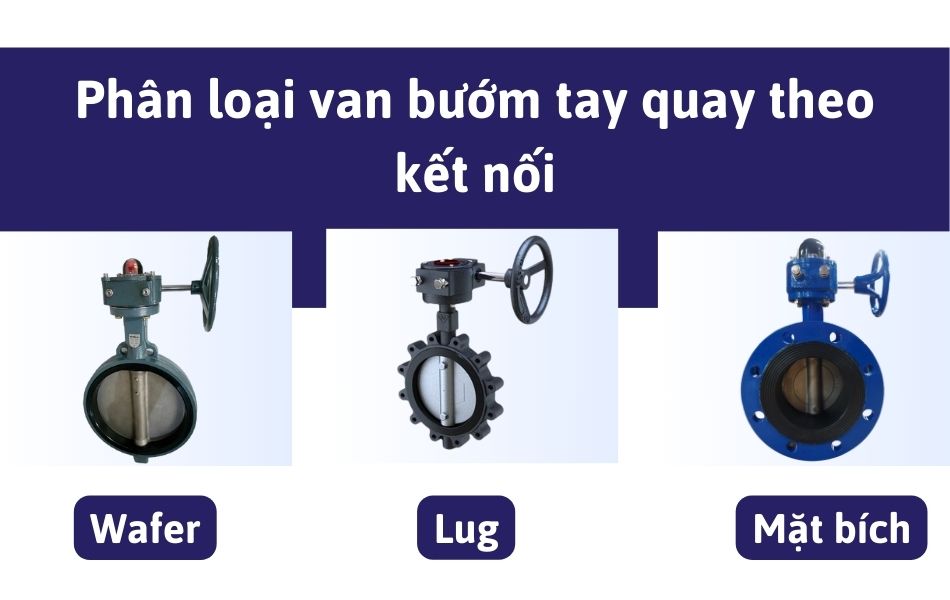

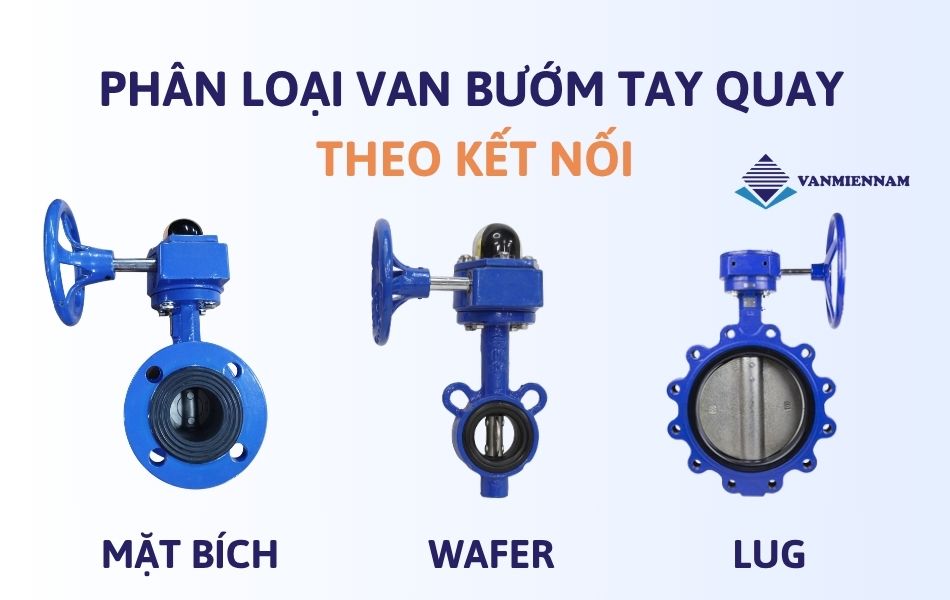

Phân loại theo kết nối
- Van bướm tay quay wafer: Là loại van có thiết kế kẹp giữa hai mặt bích của đường ống và được cố định bằng bulong. Kiểu kết nối này có ưu điểm gọn nhẹ, dễ lắp đặt và tiết kiệm chi phí, nên được sử dụng phổ biến trong nhiều hệ thống đường ống công nghiệp.
- Van bướm tay quay mặt bích: Được thiết kế với hai mặt bích ở hai đầu thân van, giúp kết nối trực tiếp với đường ống bằng bulong và đai ốc. Nhờ cấu tạo chắc chắn và khả năng chịu áp lực cao, dòng van này thường được lắp đặt trong các hệ thống đường ống kích thước lớn hoặc môi trường làm việc có áp suất cao.
- Van bướm tay quay Lug: Là loại van bướm có thiết kế các lỗ ren xung quanh thân van cho phép bắt bulong trực tiếp vào mặt bích của đường ống mà không cần tháo toàn bộ hệ thống.
Ưu điểm của van bướm tay quay
Van bướm tay quay sở hữu nhiều ưu điểm nổi bật nên được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, cấp thoát nước và xử lý nước thải. Cụ thể như sau:
- Van bướm tay quay có cấu tạo đơn giản, dễ dàng lắp đặt và vận hành trong nhiều hệ thống đường ống khác nhau.
- Chi phí lắp đặt và vận hành thấp, phù hợp với nhiều mục đích sử dụng từ dân dụng đến công nghiệp.
- Có thể sử dụng trong nhiều môi trường lưu chất khác nhau như nước sạch, nước thải, khí hoặc một số loại hóa chất khi lựa chọn vật liệu phù hợp.
- Van được trang bị hộp số trợ lực, giúp việc vận hành tay quay trở nên nhẹ nhàng và không tốn nhiều sức lực, đặc biệt với các kích thước van lớn.
- Sản phẩm có khả năng điều tiết lưu lượng ổn định, giúp kiểm soát tốc độ dòng chảy trong hệ thống hiệu quả.
- Phù hợp với nhiều kích thước đường ống lớn, phổ biến từ DN50 đến DN600 hoặc lớn hơn tùy theo thiết kế.
- Các vật liệu chế tạo van thường đạt tiêu chuẩn kỹ thuật cao, đảm bảo độ bền và an toàn khi sử dụng trong hệ thống nước sạch.
- Bảo trì và vệ sinh đơn giản, không yêu cầu sửa chữa thường xuyên, giúp tiết kiệm chi phí bảo dưỡng trong quá trình sử dụng.

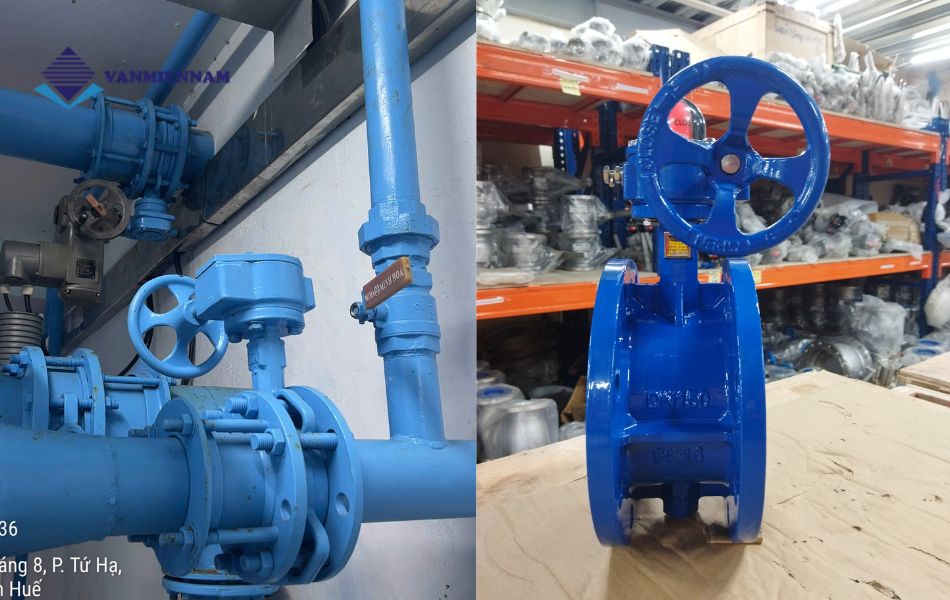

Ứng dụng của van bướm tay quay
Van bướm tay quay được sử dụng phổ biến trong nhiều hệ thống đường ống công nghiệp nhờ khả năng đóng mở và điều tiết dòng chảy ổn định. Cụ thể thiết bị được lắp đặt trong các hệ thống như:
- Sử dụng van bướm tay quay trong các hệ thống cấp nước sạch và hệ thống xử lý nước thải tại nhà máy, khu công nghiệp hoặc hệ thống cấp thoát nước đô thị.
- Ứng dụng trong các nhà máy thủy điện và hệ thống dẫn nước công nghiệp nhờ khả năng vận hành ổn định và chịu áp lực tốt.
- Lắp đặt trong các dây chuyền sản xuất nước giải khát, nước đóng chai, sữa, nước khoáng và nhiều ngành công nghiệp thực phẩm khác.
- Sử dụng trong các hệ thống dẫn dầu, hệ thống cung cấp nguyên liệu hoặc nhiên liệu trong nhà máy sản xuất.
- Ứng dụng trong các hệ thống đường ống trên tàu biển và ngành công nghiệp hàng hải.
- Phù hợp lắp đặt trong các hệ thống dẫn khí nén, dẫn dầu hoặc các môi trường có nguy cơ cháy nổ, giúp kiểm soát dòng lưu chất an toàn và hiệu quả.
Bảng giá van bướm tay quay chính hãng cập nhật mới 2026
Giá bán của van bướm tay quay trên thị trường hiện nay rất đa dạng, phụ thuộc vào nhiều yếu tố kỹ thuật và thương mại. Tại Van miền nam, chúng tôi cung cấp giải pháp giá cạnh tranh, tương ứng với từng lựa chọn về kích thước, vật liệu, kết nối và thương hiệu.
Dưới đây là bảng giá tham khảo cho một số loại phổ biến (giá chưa bao gồm VAT):
| Kích thước van | Thông số kỹ thuật | Giá sản phẩm (VNĐ) |
| DN50 |
Van bướm tay quay gang cánh inox Wonil
|
500.000 – 900.000 |
| DN65 | 950.000 – 1.200.000 | |
| DN80 | 1.300.000 – 1.600.000 | |
| DN100 | 1.600.000 – 1.750.000 | |
| DN125 | 1.800.000 – 2.000.000 | |
| DN150 | 2.500.000 – 3.000.000 | |
| DN80 |
Van bướm 2 mặt bích tay quay gang cánh inox Wonil
|
1.700.000 – 2.900.000 |
| DN100 | 2.500.000 – 4.000.000 | |
| DN125 | 3.000.000 – 5.800.000 | |
| DN150 | 5.000.000 – 7.000.000 | |
| DN200 | 8.000.000 – 11.00.000 | |
| DN250 | 10.000.000 – 13.000.000 |
Lưu ý: Bảng giá van bướm tay quay trên chỉ mang tính chất tham khảo và có thể thay đổi tùy theo kích thước, chất liệu, thương hiệu cũng như số lượng đặt hàng. Ngoài ra, bảng giá chưa bao gồm chi phí vận chuyển và thuế VAT. Vì vậy, để nhận được báo giá chính xác và chi tiết nhất, Quý khách vui lòng liên hệ trực tiếp với Van Miền Nam để được đội ngũ nhân viên tư vấn và hỗ trợ nhanh chóng.

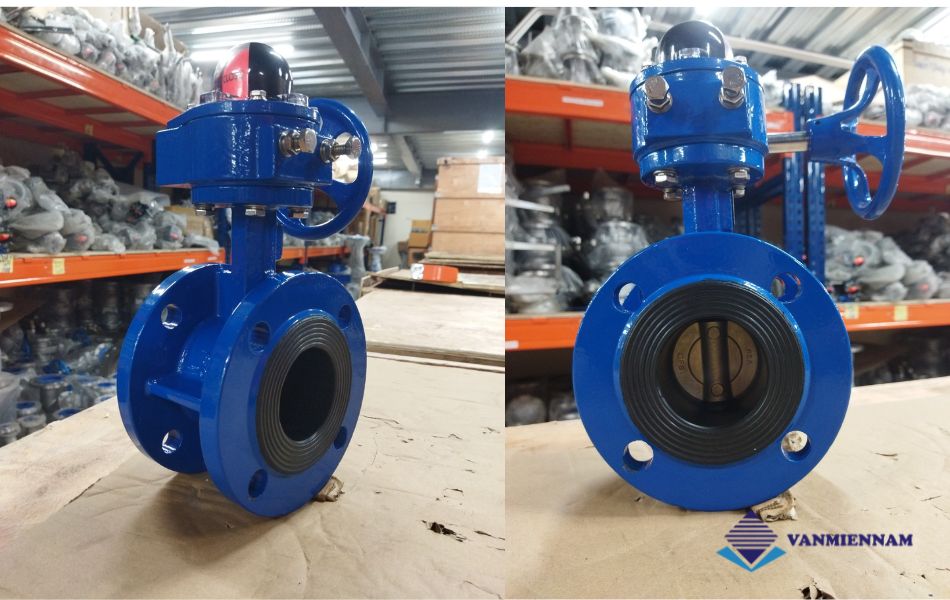

Kinh nghiệm lựa chọn van bướm tay quay phù hợp
Để van bướm tay quay hoạt động hiệu quả, bền bỉ và phù hợp với hệ thống đường ống, người dùng cần lưu ý một số tiêu chí quan trọng khi lựa chọn sản phẩm như sau:
- Lựa chọn đúng kích thước van: Van bướm tay quay có nhiều kích cỡ khác nhau như DN50, DN80, DN100, DN200… Vì vậy cần lựa chọn kích thước van phù hợp với đường kính đường ống đã thiết kế sẵn để đảm bảo khả năng lắp đặt và vận hành ổn định.
- Chọn vật liệu van phù hợp với môi trường làm việc: Tùy từng môi trường lưu chất mà lựa chọn vật liệu van thích hợp. Ví dụ van gang hoặc gang dẻo phù hợp với hệ thống nước sạch, nước thải; van inox thích hợp cho môi trường hóa chất, thực phẩm hoặc môi trường có tính ăn mòn cao.
- Lựa chọn kiểu kết nối phù hợp: Van bướm tay quay hiện nay có nhiều kiểu kết nối như wafer, lug hoặc mặt bích. Do đó cần lựa chọn đúng kiểu kết nối để phù hợp với thiết kế đường ống và đảm bảo độ kín khi lắp đặt.
- Chọn van theo áp suất và nhiệt độ làm việc: Mỗi loại van được thiết kế với mức áp suất và nhiệt độ khác nhau. Vì vậy cần xác định rõ điều kiện làm việc của hệ thống để chọn loại van có thông số kỹ thuật phù hợp
- Ưu tiên lựa chọn sản phẩm từ thương hiệu uy tín: Nên lựa chọn sản phẩm từ thương hiệu nổi tiếng hoặc đơn vị cung cấp uy tín để đảm bảo chất lượng, độ bền cũng như chế độ bảo hành tốt.
- Kiểm tra đầy đủ giấy tờ và nguồn gốc sản phẩm: Ưu tiên các sản phẩm có giấy tờ chứng nhận CO, CQ, hóa đơn VAT và chính sách bảo hành rõ ràng để đảm bảo nguồn gốc xuất xứ và chất lượng sản phẩm khi đưa vào sử dụng.

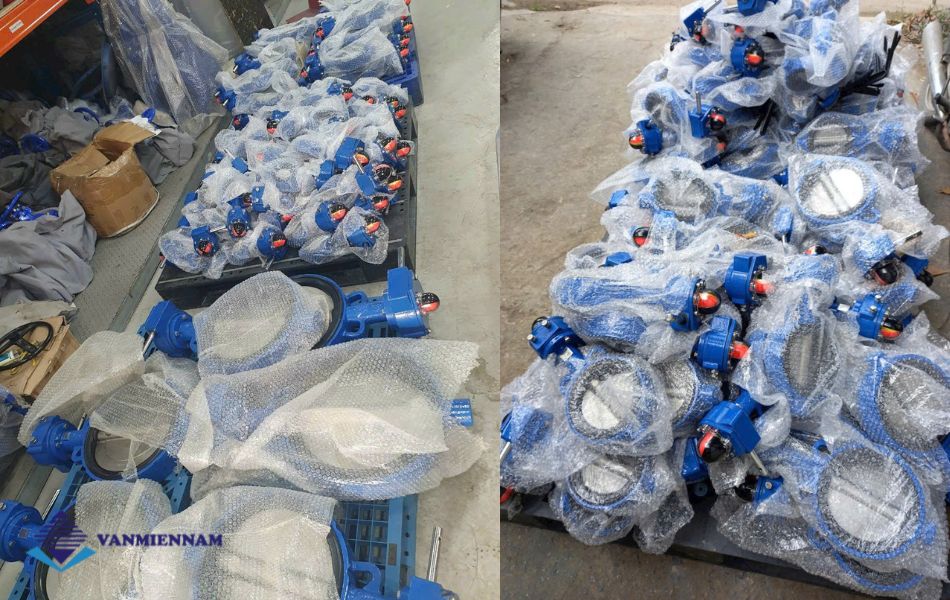

Địa chỉ mua van bướm tay quay chính hãng, uy tín
Tự hào là đơn vị chuyên cung cấp và phân phối các loại van công nghiệp chất lượng cao, đặc biệt là van bướm tay quay với giá thành cạnh tranh và đầy đủ giấy tờ chứng nhận, Van Miền Nam hiện đang được nhiều khách hàng, nhà thầu và doanh nghiệp trên toàn quốc tin tưởng lựa chọn.
Với nhiều năm kinh nghiệm hoạt động trong lĩnh vực thiết bị van công nghiệp, chúng tôi đã cung cấp sản phẩm van bướm quay tay cho nhiều công trình và dự án lớn nhỏ trên toàn quốc.

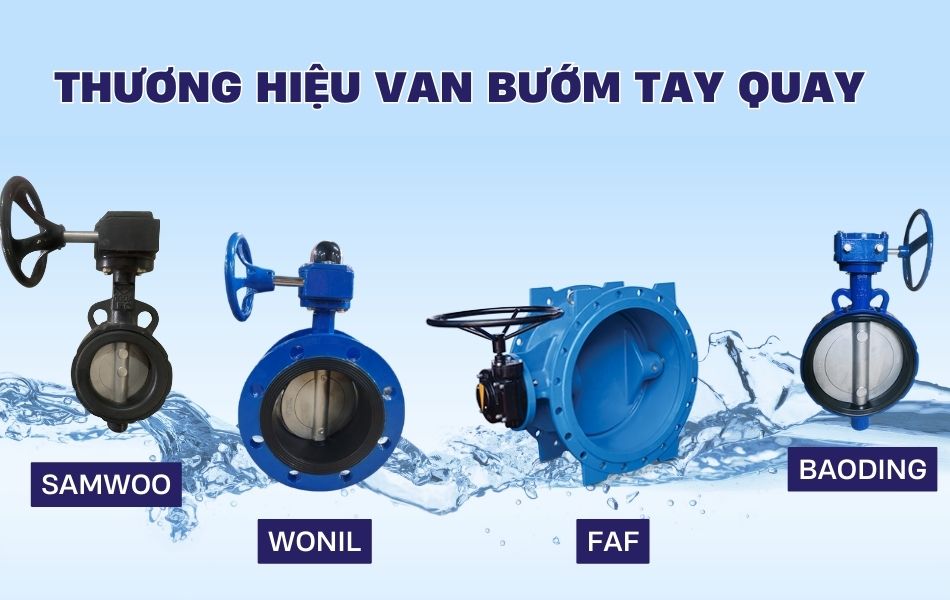

Các sản phẩm van bướm tay quay đang được Vanmiennam phân phối chính hãng gồm:
- Van bướm inox tay quay Wonil DN50 – DN200
- Van bướm tay quay gang Wonil DN50 – DN600
- Van bướm 2 mặt bích tay quay gang Wonil DN50 – DN500
- Van bướm tay quay FAF model 3800U, 3599, 3800, 3590
Bên cạnh đó chúng tôi còn phân phối các thương hiệu van bướm tay quay khác như Samwoo, AUT, Shinyi, ARV, AVK…
Khi lựa chọn mua van bướm tay quay tại Van Miền Nam, Quý khách hàng sẽ nhận được nhiều quyền lợi như:
- Sản phẩm van bướm nhập khẩu chính hãng, đầy đủ giấy tờ CO – CQ, VAT, Catalog,…
- Chính sách bảo hành rõ ràng từ 12 – 24 tháng, hỗ trợ đổi mới nếu sản phẩm phát sinh lỗi từ nhà sản xuất.
- Hỗ trợ tư vấn kỹ thuật, lắp đặt và bảo trì theo yêu cầu của khách hàng.
- Đa dạng mẫu mã, kích thước và chất liệu như van bướm gang, van bướm inox, phù hợp với nhiều hệ thống đường ống khác nhau.

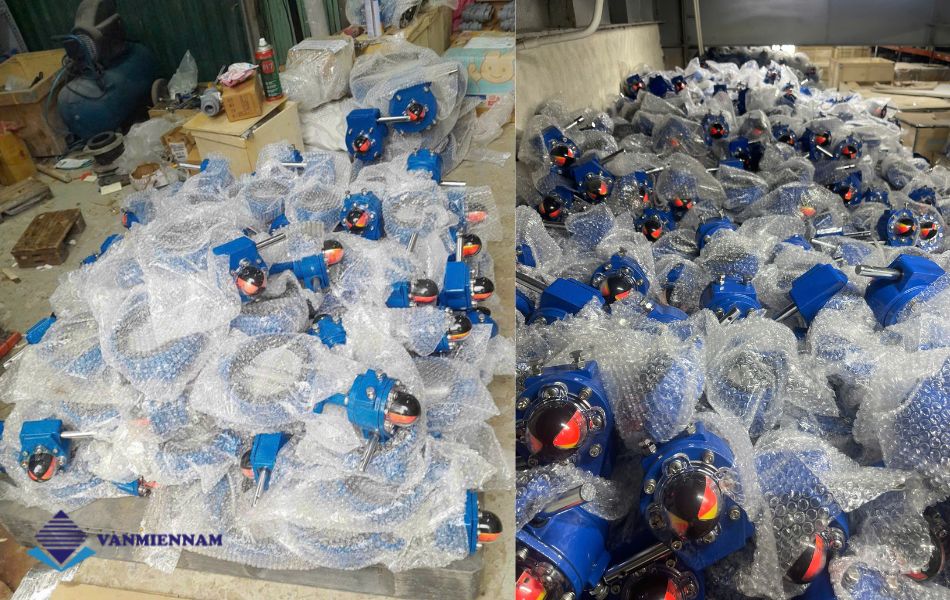

- Nguồn hàng luôn sẵn kho số lượng lớn, đáp ứng nhanh tiến độ giao hàng cho các dự án và công trình.
Bên cạnh đó, Van Miền Nam còn có đội ngũ nhân viên kinh doanh giàu kinh nghiệm cùng đội ngũ kỹ thuật chuyên môn cao, luôn sẵn sàng tư vấn giúp khách hàng lựa chọn loại van phù hợp với hệ thống, đảm bảo vận hành ổn định và bền bỉ trong thời gian dài.
Đừng ngần ngại, hãy để lại thông tin hoặc liên hệ trực tiếp Hotline 0928.613.555 của Van Miền Nam để được tư vấn chi tiết và nhận báo giá van bướm tay quay nhanh chóng.
