Hướng dẫn kỹ thuật cách lắp đặt van bướm chi tiết, chính xác

Van bướm là dòng van công nghiệp được sử dụng rộng rãi trong các hệ thống đường ống với chức năng điều tiết và kiểm soát dòng chảy chất lỏng hoặc khí. Thiết bị có mẫu mã đa dạng, nhiều kiểu kết nối khác nhau do đó tùy vào mỗi loại sẽ có cách lắp đặt khác nhau. Để có thể lắp van chính xác, Van Miền Nam xin giới thiệu đến bạn đọc cách lắp đặt van bướm đúng kỹ thuật, chi tiết từng bước như sau:

Trước khi lắp đặt van bướm

Chuẩn bị vật tư, dụng cụ lắp đặt

Trước khi tiến hành lắp đặt van bướm, cần chuẩn bị đầy đủ các loại thiết bị, phụ kiện và dụng cụ cần thiết để quá trình lắp đặt diễn ra nhanh chóng, chính xác và tránh gây gián đoạn trong quá trình thi công. Một số vật tư và thiết bị không thể thiếu bao gồm:

• Van bướm: Cần lựa chọn loại van có kích thước tương ứng với đường ống và đảm bảo đáp ứng đầy đủ các yêu cầu kỹ thuật của hệ thống như áp lực làm việc, nhiệt độ, khả năng chống ăn mòn, vật liệu chế tạo (inox, gang, nhựa…) và phương thức vận hành (tay gạt, tay quay, điều khiển điện hoặc khí nén).
• Ống dẫn: Đây là bộ phận quan trọng giúp lưu chất di chuyển trong hệ thống. Đường kính và kiểu kết nối của ống cần tương thích với van để đảm bảo kết nối chặt chẽ và hiệu quả vận hành.
• Mặt bích: Là phụ kiện kết nối van bướm với hệ thống đường ống. Mặt bích cần được lựa chọn theo đúng tiêu chuẩn (JIS, DIN, ANSI, BS…) và phải đồng bộ giữa van và ống để đảm bảo độ kín và dễ dàng tháo lắp khi bảo trì.
• Gioăng làm kín: Thường được làm từ các vật liệu có tính đàn hồi cao như EPDM, PTFE hoặc NBR, có tác dụng chèn giữa các mặt bích để ngăn rò rỉ lưu chất và giảm rung động trong quá trình hoạt động.
• Bu lông, đai ốc: Dùng để kết nối và siết chặt các mặt bích, đảm bảo độ chắc chắn cho toàn bộ hệ thống lắp đặt.
• Cờ lê, mỏ lết, tua vít: Là bộ dụng cụ cần thiết để siết bu lông, tháo lắp các chi tiết trong quá trình lắp đặt.
• Máy hàn: Được sử dụng để hàn mặt bích vào ống trong trường hợp hệ thống yêu cầu mặt bích hàn trực tiếp.
• Giá đỡ: Giúp cố định vị trí của van trên đường ống, tránh xê dịch trong quá trình lắp đặt.

Kiểm tra đường ống, vệ sinh hệ thống

Trước khi lắp đặt, cần thực hiện các bước kiểm tra và vệ sinh thiết bị nhằm đảm bảo độ an toàn và hiệu quả hoạt động của hệ thống:

• Kiểm tra toàn bộ thân van bướm để đảm bảo không có dấu hiệu nứt vỡ, trầy xước hoặc hư hỏng chi tiết bên trong. Nếu phát hiện lỗi, cần thay thế ngay lập tức.
• Làm sạch bề mặt van, các mặt bích và các khớp nối, loại bỏ bụi bẩn hoặc các mảnh vụn có thể ảnh hưởng đến độ kín.
• Vệ sinh đường ống để loại bỏ cặn bẩn, rác thải hoặc tạp chất nhằm đảm bảo chất lượng lưu chất và ngăn chặn hiện tượng rò rỉ tại các mối nối.
• Kiểm tra kỹ lưỡng thông số kỹ thuật của van (kích thước, chất liệu, nhiệt độ, áp suất làm việc) để chắc chắn rằng van phù hợp với điều kiện làm việc của hệ thống.
• Xác định và lựa chọn vị trí lắp đặt van sao cho thông thoáng, có đủ không gian cho thao tác vận hành và bảo trì, đồng thời thuận tiện cho việc kết nối với các thiết bị liên quan trong hệ thống.

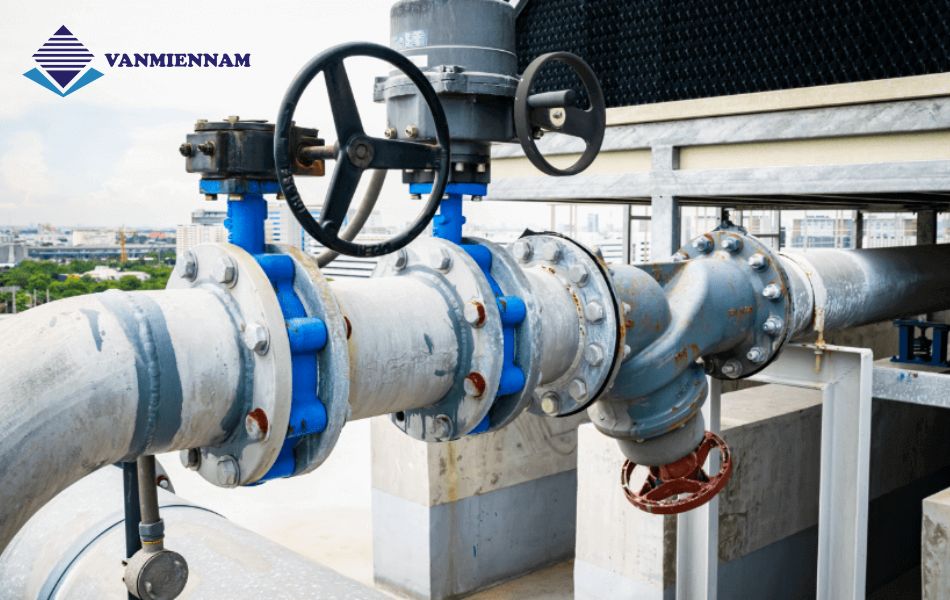

Tổng hợp 4 cách lắp đặt van bướm nhanh chóng, đúng kỹ thuật

Van bướm có mẫu mã đa dạng, nhiều kiểu thiết kế khác nhau do đó tùy vào mỗi loại sẽ có cách lắp đặt khác nhau. Cụ thể như sau:

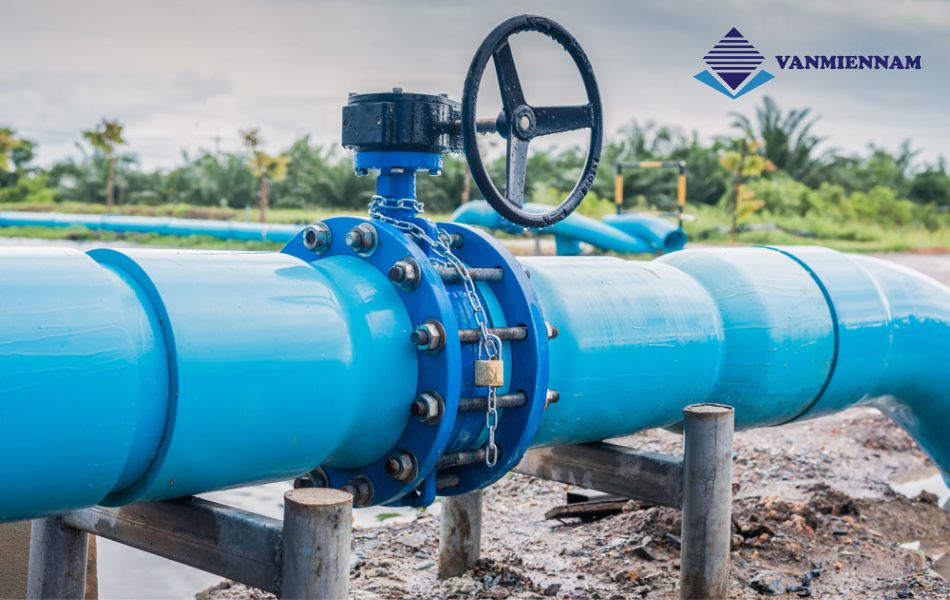

Cách lắp đặt van bướm mặt bích

• Bước 1: Hàn cố định hai mặt bích rỗng vào hai đầu đường ống chờ.
• Bước 2: Đặt van bướm vào giữa hai mặt bích, căn chỉnh đúng chiều theo mũi tên chỉ hướng dòng chảy trên thân van.
• Bước 3: Căn các lỗ bu lông của mặt bích van sao cho trùng khớp với lỗ bu lông của mặt bích ống rồi cố định lại vị trí bằng giá đỡ.
• Bước 4: Chèn gioăng làm kín vào giữa các bề mặt tiếp xúc của van và mặt bích để giúp làm kín hệ thống khi hoạt động, hạn chế rò rỉ chất lỏng và gây ra tiếng ồn.
• Bước 5: Luồng bu lông qua các lỗ trên mặt bích và tiến hành siết chặt đều tay sao cho không làm lệch vị trí gioăng.
• Bước 6: Kiểm tra lại các mối nối đảm bảo van được cố định chắc chắn, không bị hở, lỏng lẻo.
• Bước 7: Tiến hành chạy thử van. Nếu van hoạt động ổn định có thể đưa vào hệ thống vận hành chính thức.

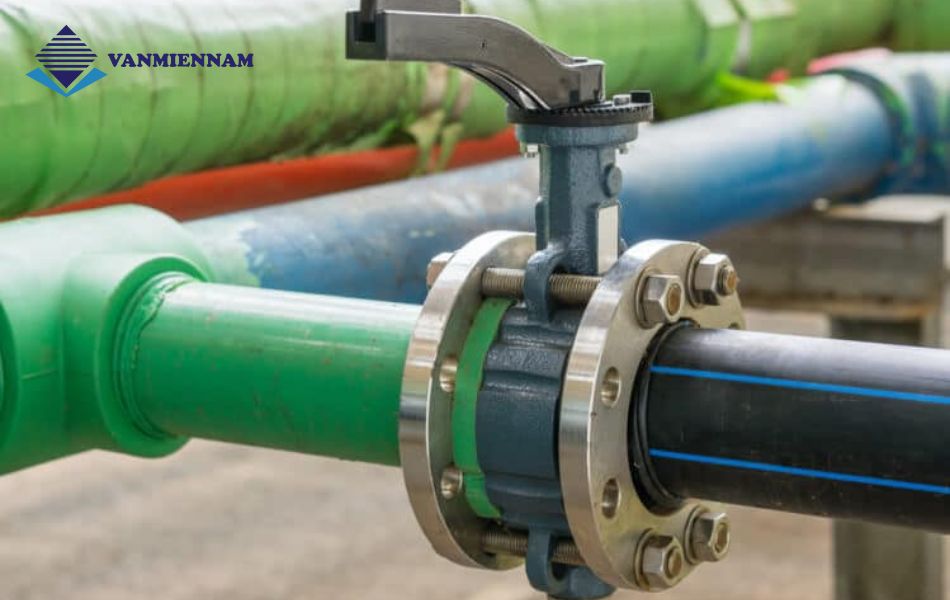

Cách lắp đặt van bướm wafer

• Bước 1: Hàn hai mặt bích vào hai đầu của đường ống.
• Bước 2: Tạo khoảng cách giữa hai mặt bích lớn hơn chiều dài van từ 1–2mm.
• Bước 3: Đặt van wafer vào giữa hai mặt bích, có thể dùng tạm 2 bu lông hoặc giá đỡ để cố định vị trí van.
• Bước 4: Lắp gioăng làm kín vào giữa van và mặt bích.
• Bước 5: Luồng tất cả các bu lông qua các lỗ trên mặt bích ống để ép chặt thân van ở giữa.
• Bước 6: Siết bu lông đều tay theo hình chéo để đảm bảo lực phân bổ đều, tránh lệch tâm.
• Bước 7: Kiểm tra vị trí van, vận hành thử để kiểm tra độ kín và độ ổn định khi đóng mở.
• Bước 8: Nếu thiết bị hoạt động tốt, tra dầu mỡ vào các khớp vận hành để chống rỉ và tăng độ bền.

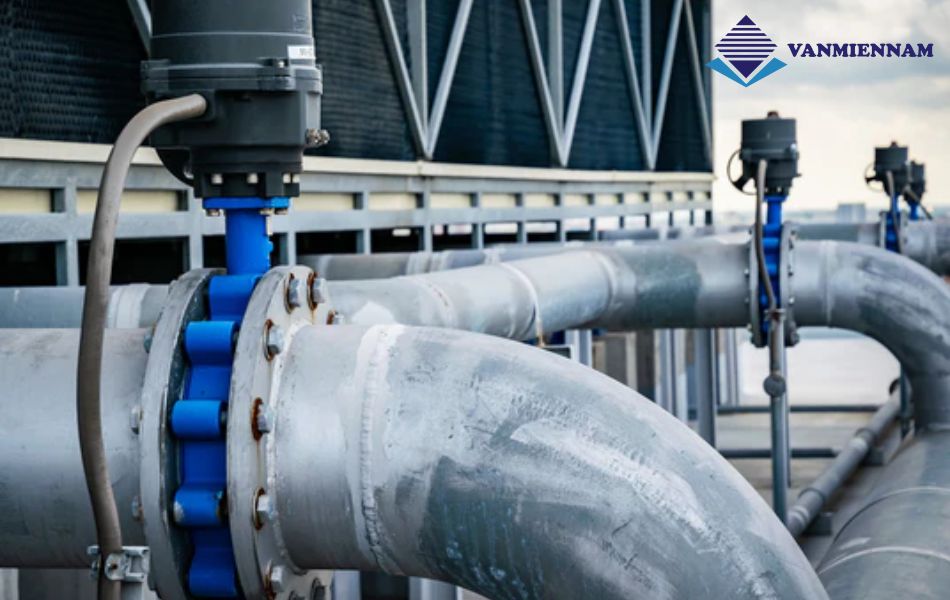

Cách lắp đặt van bướm lug

• Bước 1: Hàn cố định hai mặt bích rỗng vào hai đầu đường ống.
• Bước 2: Đưa van bướm plug vào giữa hai mặt bích.
• Bước 3: Sử dụng giá đỡ hoặc bu lông tạm để giữ cố định van.
• Bước 4: Chèn gioăng làm kín tại vị trí tiếp xúc giữa van và mặt bích.
• Bước 5: Luồng bu lông qua các tai bích trên thân van và các lỗ bu lông trên mặt bích ống.
• Bước 6: Siết bu lông đều tay, đảm bảo không có khe hở và tránh làm biến dạng gioăng.
• Bước 7: Chạy thử van để kiểm tra khả năng đóng mở, độ kín và hoạt động ổn định.
• Bước 8: Nếu van hoạt động tốt, không gây ra tiếng ồn, không bị rò rỉ có thể đưa vào sử dụng chính thức.

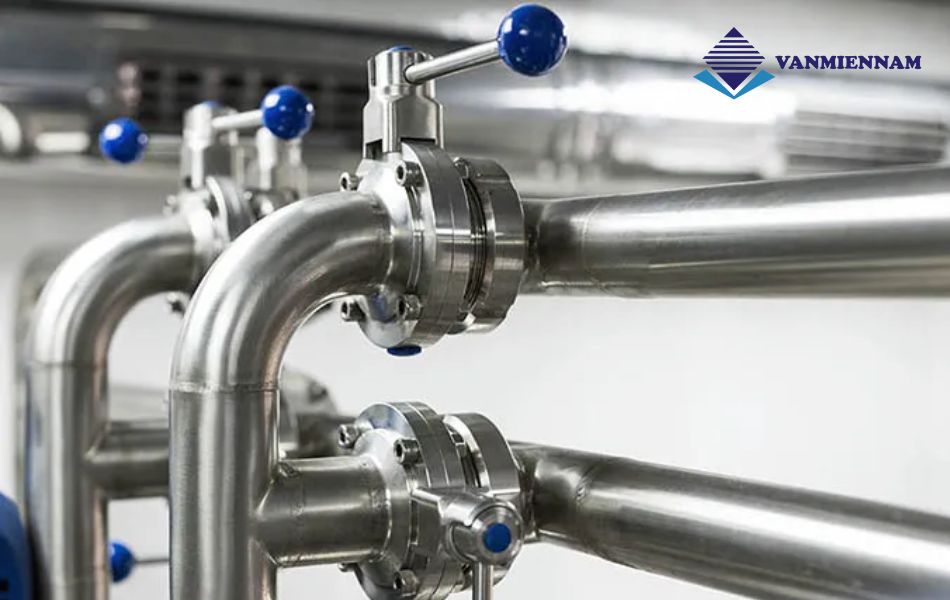

Cách lắp đặt van bướm clamp

• Bước 1: Làm sạch bề mặt tiếp xúc giữa van và đường ống.
• Bước 2: Đặt van bướm clamp vào giữa hai đầu ống có bề mặt phẳng, nhẵn.
• Bước 3: Lắp gioăng vi sinh thường bằng EPDM hoặc PTFE vào giữa các bề mặt tiếp xúc để đảm bảo độ kín.
• Bước 4: Dùng kẹp clamp để kẹp chặt hai đầu nối lại với nhau.
• Bước 5: Siết chặt clamp, đảm bảo lực ép đủ để giữ kín mà không gây biến dạng van hoặc gioăng.
• Bước 6: Vận hành thử để kiểm tra độ kín, độ ổn định, khả năng đóng/mở.
• Bước 7: Nếu không có rò rỉ hoặc rung lắc, thiết bị có thể đưa vào sử dụng.

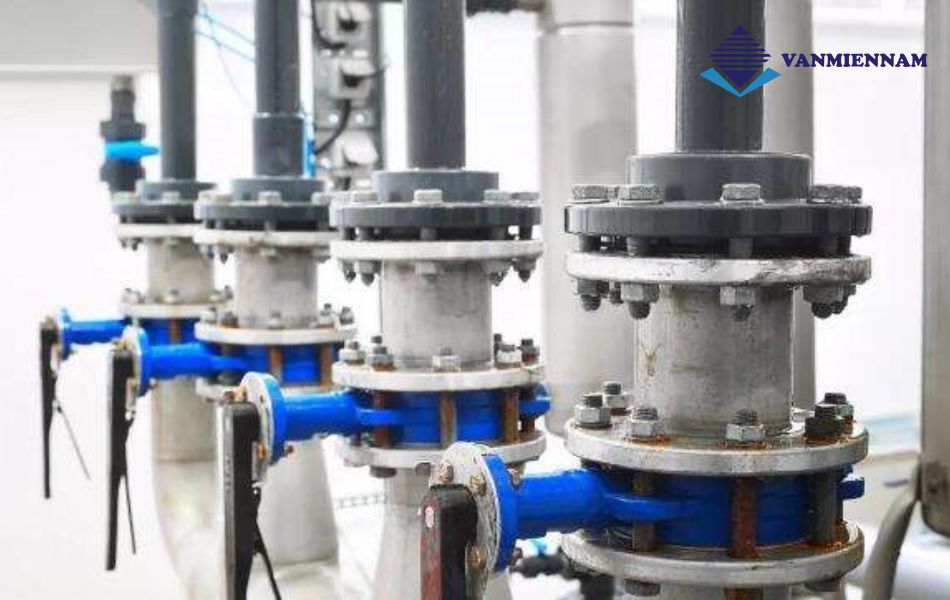

Một số lưu ý khi lắp đặt van bướm

Bên cạnh việc lựa chọn đúng kiểu kết nối và thực hiện lắp đặt đúng quy trình kỹ thuật, người dùng cần lưu ý một số điều quan trọng sau để đảm bảo van bướm hoạt động ổn định, bền bỉ và tránh hư hỏng trong quá trình sử dụng.

• Trước khi lắp đặt, cần làm sạch đường ống và bề mặt tiếp xúc của van để ngăn ngừa cặn bẩn, rác thải gây kẹt hoặc rò rỉ tại điểm kết nối.
• Đối với các loại van điều khiển thủ công, cần lựa chọn vị trí lắp đặt rộng rãi, dễ vận hành và điều khiển.
• Lắp đặt van đúng chiều mũi tên, lắp theo phương thẳng đứng để van có thể hoạt động tốt và bền bỉ nhất.
• Lựa chọn loại gioăng có chất liệu, thông số, tiêu chuẩn sản xuất phù hợp với van và hệ thống, lắp đặt gioăng đúng vị trí để làm kín tuyệt đối.
• Bulong siết vừa phải, không được siết quá lỏng làm van bị rung giật, tạo tiếng ồn khi hoạt động cũng không được siết quá chặt sẽ làm nhờn van, biến dạng gioăng.

Phương pháp bảo dưỡng, bảo trì van bướm

Để sử dụng van bướm được bền lâu và hiệu quả, việc bảo dưỡng bảo trì van bướm định kỳ sẽ giúp tăng thêm tuổi thọ, hạn chế hư hỏng và tiết kiệm chi phí sửa chữa thay thế. Dưới đây là một số điều cần biết khi bảo dưỡng van bướm như sau:

• Vệ sinh van và hệ thống thường xuyên để loại bỏ cặn, bụi bẩn, rác thải bám trên thành van giúp tránh ăn mòn thiết bị và tạo điều kiện để van hoạt động trơn tru, mượt mà.
• Thường xuyên bôi dầu bôi trơn ở các điểm kết nối, vị trí chuyển động để tránh rỉ sét, động cơ va chạm gây ra tiếng ồn khó chịu.
• Tùy vào môi trường và tần suất sử dụng cần tháo toàn bộ van ra để kiểm tra bộ phận, động cơ bên trong từ 3 đến 6 tháng nhằm phát hiện ra lỗi hư hỏng và thay thế kịp thời, hạn chế sự cố nguy hiểm xảy ra.

Như vậy chúng ta đã cùng nhau tìm hiểu cách lắp đặt van bướm chi tiết, hy vọng bài viết chúng tôi vừa chia sẻ giúp bạn có thêm kiến thức và có thể lắp đặt van thành công. Nếu cần hỗ trợ hoặc tư vấn hãy gọi ngay Hotline của Van Miền Nam để được giải đáp ngay nhé.
