Top 5+ loại đồng hồ đo áp suất chân không phổ biến hiện nay

Đồng hồ đo áp suất chân không là thiết bị đo lường không thể thiếu trong các hệ thống kỹ thuật và dây chuyền công nghiệp sử dụng áp suất âm. Với khả năng đo chính xác mức chân không và hiển thị thông số rõ ràng, thiết bị giúp người vận hành dễ dàng theo dõi, kiểm soát và điều chỉnh hệ thống hoạt động ổn định, an toàn.

Sự đa dạng về dải đo, kích thước, vật liệu và kiểu thiết kế của các loại đồng hồ đo áp suất chân không hiện nay mang đến nhiều lựa chọn phù hợp cho từng hệ thống sử dụng cụ thể. Hãy cùng Van Miền Nam tìm hiểu chi tiết về loại đồng hồ này trong nội dung dưới đây.

Table of Contents

Đồng hồ đo áp suất chân không là gì?

Đồng hồ đo áp suất chân không là thiết bị dùng để đo lường và hiển thị mức áp suất thấp hơn áp suất khí quyển (áp suất âm) trong các hệ thống kỹ thuật. Khác với đồng hồ đo áp suất thông thường chỉ đo áp suất dương, đồng hồ đo áp suất chân không cho biết mức độ “hút” hay độ chân không của môi trường bên trong đường ống, bồn chứa hoặc thiết bị.

Thông số đo thường được thể hiện bằng các đơn vị như bar, mbar, mmHg hoặc psi, với giá trị âm hoặc nằm trong khoảng từ 0 đến –1 bar. Thiết bị này đóng vai trò quan trọng trong việc giám sát và kiểm soát hoạt động của các hệ thống chân không, giúp đảm bảo quá trình vận hành ổn định, an toàn và đạt hiệu suất cao trong nhiều lĩnh vực công nghiệp.

Một số tên gọi khác của đồng hồ đo áp suất chân không:

Đồng hồ đo áp suất âm
Đồng hồ hút ngược
Đồng hồ đo áp suất ngược
Đồng hồ áp âm
Đồng hồ đo chân không
Đồng hồ đo áp suất chân không kế

Thông số kỹ thuật

Đường kính mặt đồng hồ	63mm, 100mm, 150mm, 200mm
Dải đo	-1/0 bar, -1/0,6 bar, -1/1,5 bar…
Mức độ sai số	Khoảng 1%
Nhiệt độ làm việc	-20°C – 60°C
Vật liệu vỏ đồng hồ	Inox 304
Vật liệu chân ren	Inox
Đơn vị đo áp suất	Bar, kg/cm², psi,…
Chuẩn bảo vệ của đồng hồ	IP65, IP67, IP68
Dạng mặt đồng hồ	Có dầu hoặc không dầu
Kiểu đồng hồ	Dạng khô, dạng điện tử
Kiểu kết nối	Chân đứng, chân sau
Ứng dụng	Hệ thống HVAC, máy bơm, hút chân không, y tế
Thương hiệu	Wise, Wika
Xuất xứ	Đài Loan, Hàn Quốc

Cấu tạo chi tiết

Đồng hồ đo áp suất chân không được thiết kế với cấu tạo chắc chắn, đảm bảo khả năng đo lường chính xác và làm việc ổn định trong nhiều môi trường khác nhau. Với các bộ phận cấu thành bao gồm:

Thân đồng hồ: Là bộ phận bao bọc bên ngoài, có nhiệm vụ bảo vệ toàn bộ các chi tiết bên trong đồng hồ. Thân đồng hồ thường được chế tạo từ các vật liệu bền chắc như inox 304, inox 316, thép hoặc thép mạ crom, giúp chống ăn mòn, chịu va đập và phù hợp với điều kiện công nghiệp khắc nghiệt.
Mặt hiển thị: Đây là nơi thể hiện các thông số áp suất chân không của hệ thống. Mặt hiển thị bao gồm thang đo, vạch chia và đơn vị đo, được bảo vệ bởi lớp kính cường lực hoặc kính thủy tinh trong suốt, giúp người dùng dễ dàng quan sát và hạn chế hư hỏng khi va chạm.
Kim đo: Kim đo được gắn với bộ truyền động bên trong, có nhiệm vụ chỉ thị chính xác mức áp suất chân không mà hệ thống đang hoạt động. Kim được thiết kế ổn định, hạn chế rung lắc để đảm bảo độ chính xác khi đo.
Bộ phận truyền động: Bao gồm hệ thống trục, bánh răng và cơ cấu liên kết, đóng vai trò tiếp nhận sự thay đổi áp suất và chuyển đổi thành chuyển động quay của kim đo trên mặt hiển thị.
Ống Bourdon (ống chứa áp suất): Là bộ phận trực tiếp tiếp xúc với lưu chất cần đo. Khi áp suất chân không thay đổi, ống Bourdon sẽ biến dạng và truyền tín hiệu đến bộ phận truyền động, từ đó hiển thị giá trị đo trên mặt đồng hồ.
Chân kết nối: Là vị trí lắp đặt đồng hồ vào đường ống hoặc thiết bị cần đo. Chân đồng hồ thường được thiết kế dạng ren hoặc dạng bích, làm bằng đồng hoặc inox, đảm bảo kết nối chắc chắn, kín khít và thuận tiện cho quá trình lắp đặt, bảo trì.

Đồng hồ đo áp suất chân không hoạt động dựa trên nguyên lý hút chân không để tạo ra áp suất thấp hơn áp suất môi trường xung quanh. Khi lưu chất đi vào ống Bourdon, áp suất âm làm ống giãn nở hoặc co lại. Sự thay đổi này được truyền qua bộ truyền động và bánh răng, làm kim đồng hồ quay và hiển thị giá trị áp suất hiện tại trên mặt đồng hồ. Nguyên lý này đảm bảo người vận hành có thể theo dõi áp suất một cách chính xác, ngay cả trong các hệ thống có dải áp suất thấp hơn áp suất khí quyển.

Tính năng vượt trội của đồng hồ đo áp suất chân không

Đồng hồ đo áp suất chân không được thiết kế chuyên biệt để làm việc trong môi trường áp suất âm và môi trường chân không, đảm bảo khả năng đo lường chính xác và ổn định trong các hệ thống kỹ thuật đặc thù.
Thiết bị có dải đo áp suất đa dạng, phù hợp với nhiều loại hệ thống và yêu cầu sử dụng khác nhau, từ các mức chân không thấp đến chân không sâu, giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp.
Đồng hồ được sản xuất với nhiều kích thước mặt hiển thị, kiểu chân kết nối (ren, bích) và vật liệu như inox, thép, đồng, đáp ứng linh hoạt cho từng điều kiện lắp đặt và môi trường làm việc cụ thể.
Với sai số thấp và độ chính xác cao, đồng hồ đo áp suất chân không giúp theo dõi chính xác tình trạng hoạt động của hệ thống, hỗ trợ phát hiện sớm các bất thường như rò rỉ chân không hay sự cố bơm hút.
Thiết kế đơn giản, chắc chắn giúp việc lắp đặt, thay thế và bảo dưỡng đồng hồ trở nên dễ dàng, tiết kiệm thời gian và chi phí vận hành cho doanh nghiệp.
Bên cạnh đó, việc đo lường chính xác áp suất chân không còn góp phần tối ưu hiệu suất hệ thống, tiết kiệm năng lượng, kéo dài tuổi thọ thiết bị và đảm bảo an toàn cho người vận hành trong suốt quá trình sử dụng.

Các loại đồng hồ đo áp suất chân không hiện nay

Trên thị trường hiện có nhiều loại đồng hồ đo áp suất âm khác nhau tùy theo cấu tạo và ứng dụng. Dưới đây là một số loại được dùng phổ biến:

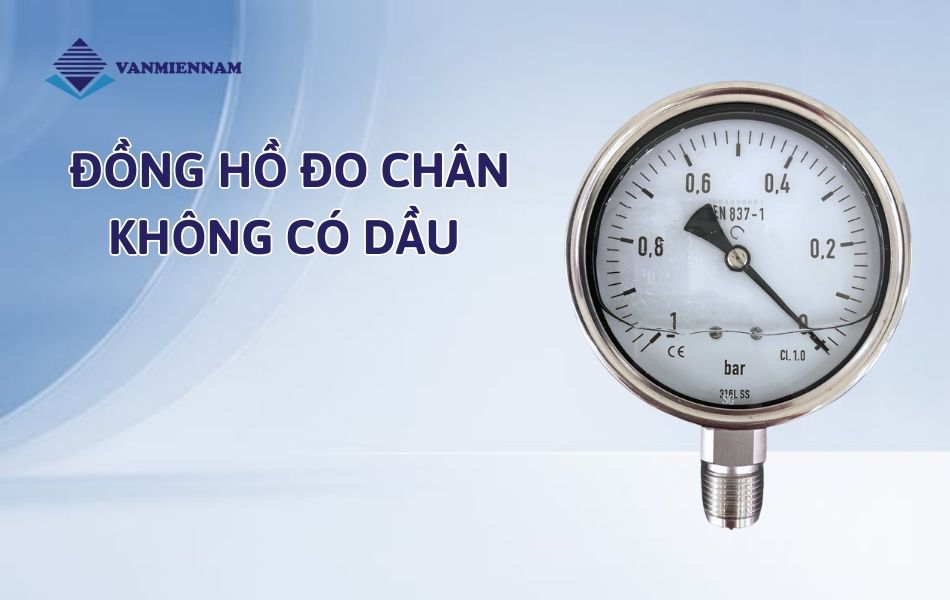

Đồng hồ đo áp suất chân không có dầu

Thiết bị có thể làm việc trong môi trường rung lắc mạnh, áp suất thay đổi liên tục hoặc điều kiện vận hành khắc nghiệt nhờ vào cấu tạo bên trong đồng hồ được đổ đầy dầu glycerin hoặc silicone, có tác dụng giảm chấn hiệu quả, hạn chế rung kim và dao động đột ngột, từ đó giúp kết quả đo luôn ổn định và chính xác. Đồng thời còn giúp bôi trơn các chi tiết bộ phận bên trong, giảm ma sát và hạn chế sự cố xảy ra.

Thông số kỹ thuật của đồng hồ đo áp suất chân không có dầu:

Đường kín mặt	D50mm – D200mm
Chất liệu	Inox, thép không gỉ
Dãi đo	-76, 0 ~ 2, 4, 6, 10, 15
Đơn vị đo	kgf/cm², Bar, Mpa, Kpa
Nhiệt độ làm việc	-20 độ C – 65 độ C
Thương hiệu	Wise, Wika
Xuất xứ	Hàn Quốc, Đài Loan

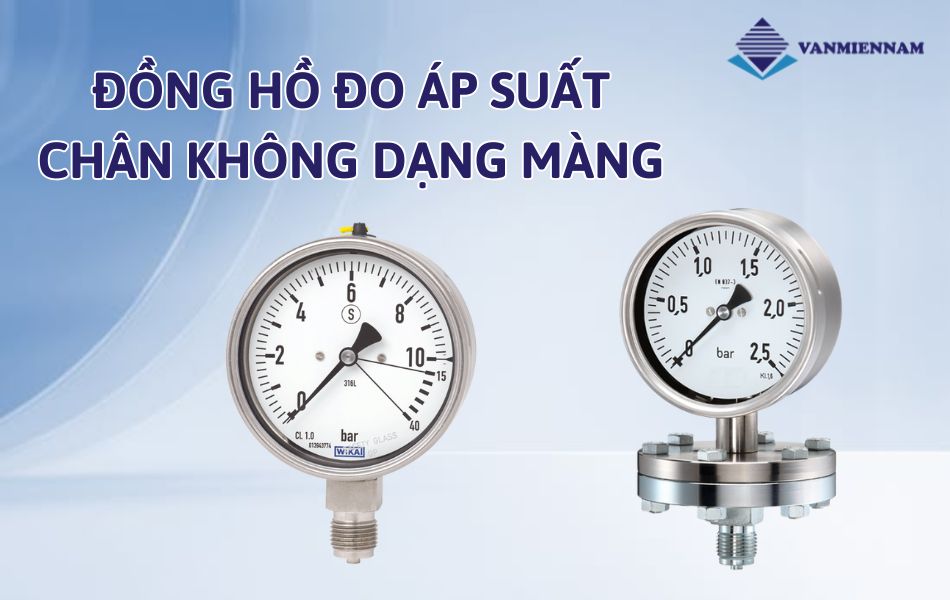

Đồng hồ đo áp suất chân không dạng màng

Là loại đồng hồ đo áp suất có thiết kế thêm một lớp màng tại vị trí chân kết nối, giúp cách ly lưu chất với cơ cấu đo bên trong. Lớp màng này có tác dụng ngăn các chất đặc, sệt, kết dính hoặc ăn mòn xâm nhập vào đồng hồ, đảm bảo độ chính xác và bảo vệ thiết bị tối đa. Loại đồng hồ này thường được dùng cho lưu chất dạng đặc sệt, có lẫn tạp chất hoặc bụi bẩn hoặc hệ thống yêu cầu vệ sinh, sạch sẽ cao.

Thông số kỹ thuật của đồng hồ đo áp suất chân không dạng màng:

Đường kín mặt	63mm, 100mm, 150mm, 200mm
Độ dày mặt kích	4mm
Chất liệu	Inox, thép không gỉ, đồng
Kích thước nối ren	1/2”, 1/4”, 3/8”, 3/4″, 1’’, 1.1/4″
Mức độ sai số	1.0, 1.6, 2.5
Đơn vị đo	kgf/cm², Bar, Mpa, Kpa
Nhiệt độ làm việc	-20 độ C – 65 độ C
Tiêu chuẩn sản xuất	IP67 – IP68

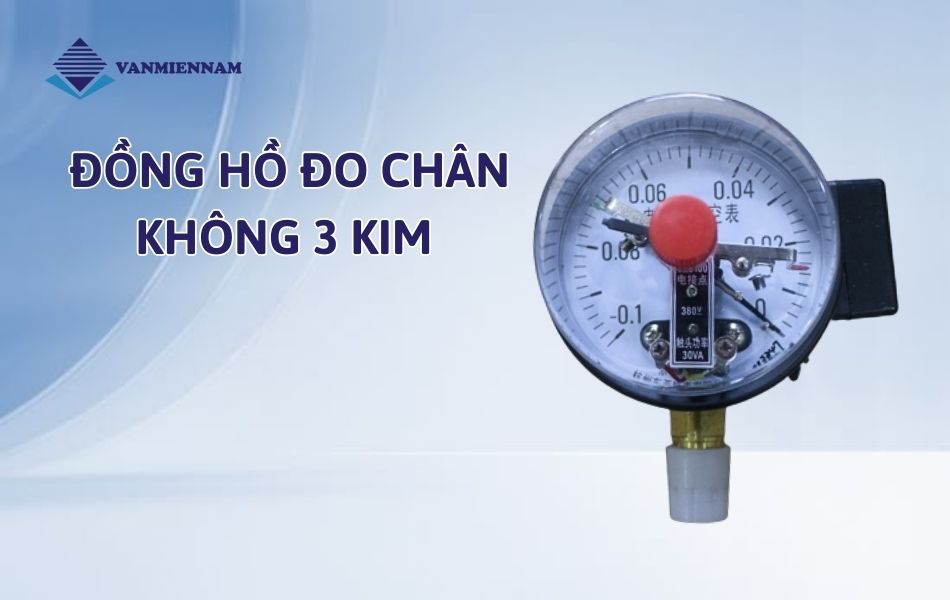

Đồng hồ đo áp suất chân không 3 kim

Sản phẩm bao gồm 3 kim hiển thị riêng biệt với một kim đo áp suất thực tế của hệ thống, một kim chặn dưới và một kim chặn trên. Cấu trúc 3 kim kết hợp tiếp điểm điện cho phép cài đặt ngưỡng áp suất an toàn và truyền tín hiệu điều khiển đóng/ngắt (NO/NC) tới các thiết bị bên ngoài, giúp dễ dàng kiểm soát hoạt động của hệ thống và đảm bảo mức độ an toàn cao.

Thông số kỹ thuật của đồng hồ đo áp suất chân không 3 kim:

Đường kín mặt đồng hồ (mm)	63, 80, 100, 160
Chất liệu	Inox 340 – Inox 316
Kích thước nối ren	1/2”, 1/4”, 3/8”, 3/4″, 1’’, 1.1/4 ‘
Mức độ sai số	1.0, 1.6, 2.5
Đơn vị đo	Mpa, Kpa, psi, cmHg, kgf/cm2, Bar
Nhiệt độ làm việc	Max 150 độ C
Áp lực làm việc	2 bar – 40 bar
Điện áp sử dụng	220V, 380V
Nhập khẩu	Wise Hàn Quốc, Wika Đức

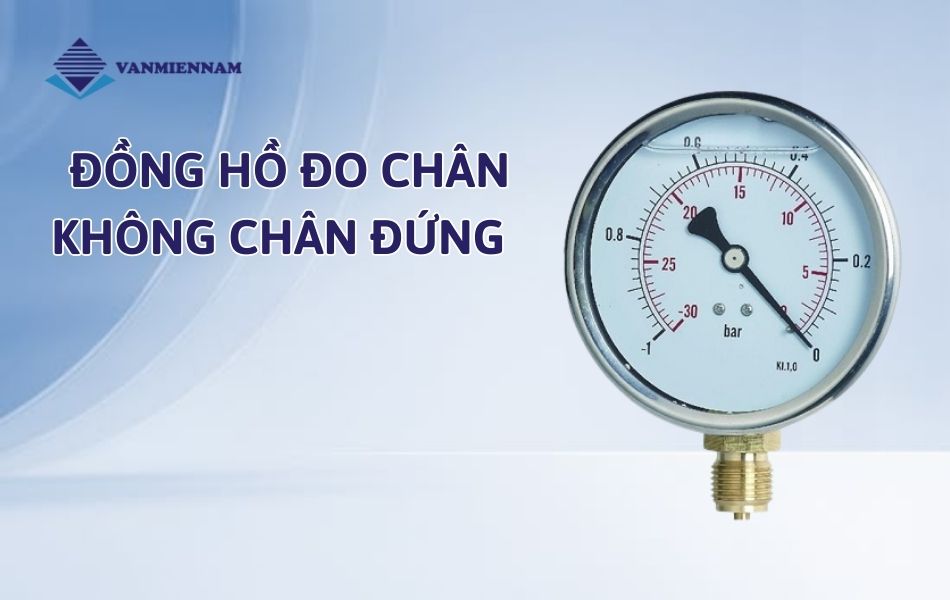

Đồng hồ đo áp suất âm chân đứng

Được thiết kế phần chân kết nối đặt phía dưới mặt hiển thị, cho phép lắp đặt đồng hồ trực tiếp trên đường ống hoặc thiết bị theo phương thẳng đứng giúp việc quan sát trở lên dễ dàng hơn. Ngoài ra còn giúp thiết bị hoạt động được ổn định, trơn tru và tiết kiệm được nhiều không gian lắp đặt nên chúng được sử dụng rộng rãi trong các hệ thống chân không, nhà máy sản xuất, nghiên cứu, HVAC, nhà máy chế biến lương thực phẩm…

Thông số kỹ thuật của đồng hồ đo áp suất âm chân đứng:

Đường kín mặt đồng hồ	40mm, 50mm, 75mm, 100mm, 150mm, D160mm
Chất liệu chế tạo	Inox, chân đồng, chân inox
Kích thước nối ren	1/2”, 1/4”, 3/8”, 3/4″, 1’’, 1.1/4 ‘
Độ chính xác	0,5% – 1,6%
Nhiệt độ làm việc	Max 150 độ C
Dải áp suất đo	0 – 1000kgf/cm3

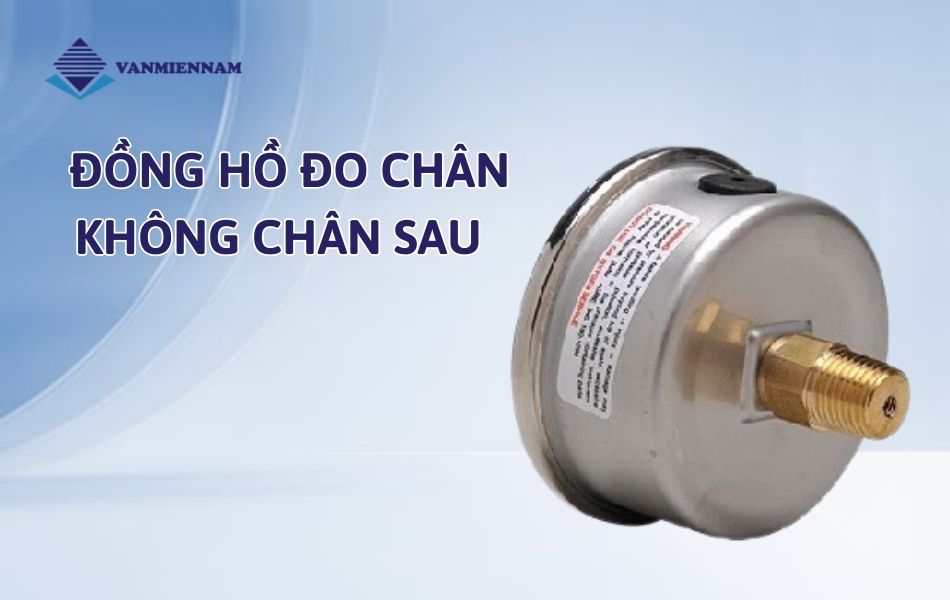

Đồng hồ đo áp suất âm chân sau

Loại này thường được lắp trên bảng điều khiển, hệ thống quan sát trực diện, tủ điện…với phần chân kết nối nằm phía sau mặt hiển thị và kết nối dễ dạng theo dạng nối ren. Đồng hồ đo áp suất chân không có khả năng đo áp suất chính xác giúp kiểm soát từ xa dễ dàng và kiểm soát được giá trị áp suất phù hợp với hệ thống nhanh chóng.

Thông số kỹ thuật của đồng hồ đo áp suất âm chân sau:

Đường kín mặt đồng hồ	DN100 / DN125 / DN150 / DN250
Chất liệu chế tạo	Inox 304, Inox 316
Kích thước nối ren	½”, ¼”, 3/8″
Độ chính xác	0,5% – 1,6%
Nhiệt độ môi trường	-40 – 65°C
Nhiệt độ làm việc	Tới 150 độ C
Cấp bảo vệ	IP65 / IP68
Dải đo	-1…400 bar, -1…1,000

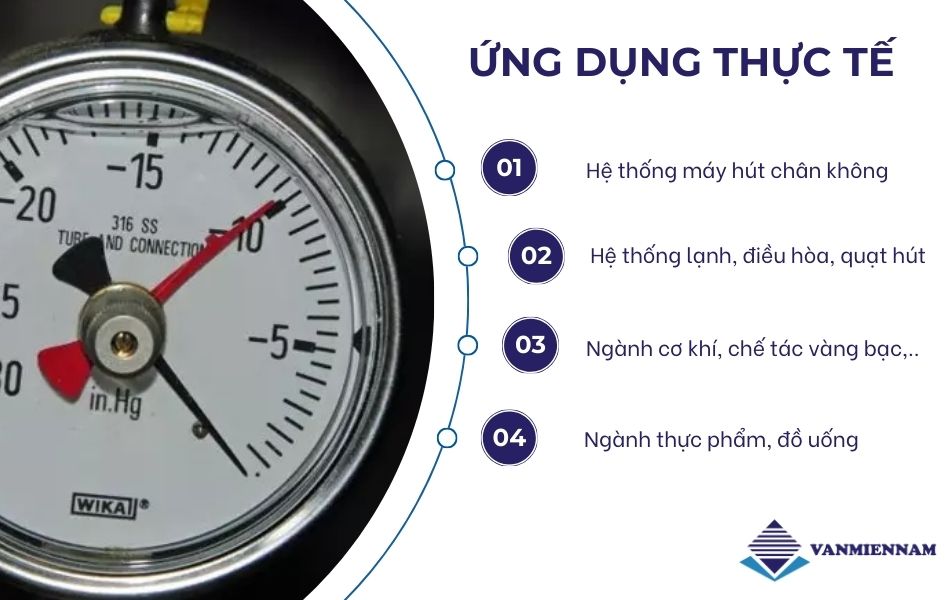

Các hệ thống sử dụng đồng hồ đo áp suất âm – Chân không

Đồng hồ đo áp suất chân không là thiết bị không thể thiếu trong các hệ thống kỹ thuật và dây chuyền sản xuất sử dụng môi trường áp suất âm. Thiết bị giúp giám sát chính xác mức chân không, đảm bảo hệ thống vận hành an toàn, ổn định và hạn chế tối đa các sự cố có thể xảy ra. Các hệ thống thường sử dụng đồng hồ đo áp suất chân không gồm có:

Hệ thống bơm hút chân không, buồng chân không trong sản xuất công nghiệp.
Hệ thống đóng gói chân không trong ngành thực phẩm, đồ uống và dược phẩm.
Hệ thống HVAC, hệ thống lạnh, điều hòa không khí.
Hệ thống xử lý, sản xuất hóa chất, các lưu chất có yêu cầu môi trường chân không.
Lắp đặt trong phòng thí nghiệm, thiết bị nghiên cứu và dây chuyền sản xuất điện tử.
Ứng dụng trong các hệ thống y tế, bệnh viện, phòng sạch và thiết bị chuyên dụng.

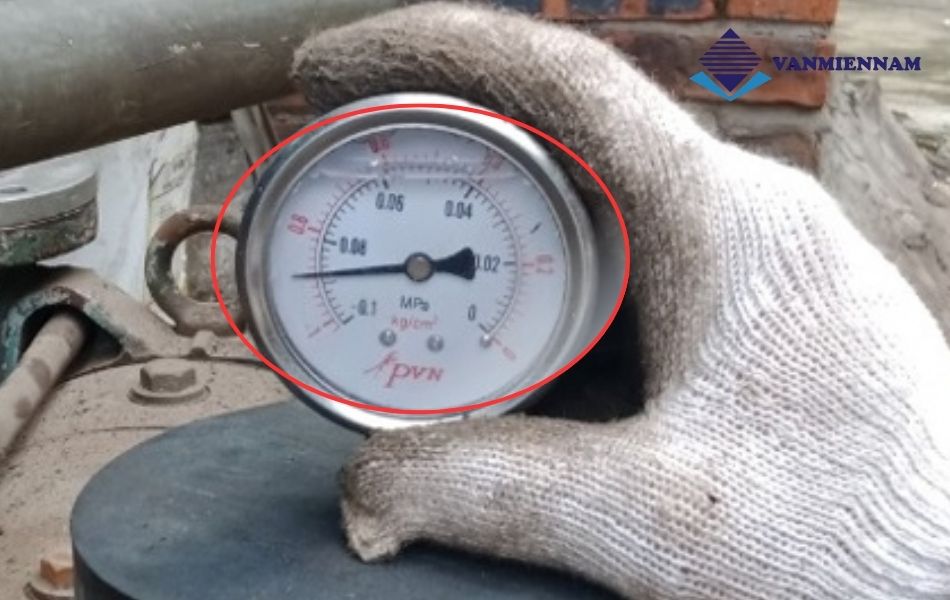

Hướng dẫn đọc đồng hồ đo áp suất chân không

Xác định đơn vị đo trên mặt đồng hồ như bar, mbar, mmHg hoặc psi trước khi đọc kết quả.
Quan sát thang đo áp suất, thông thường nằm trong khoảng từ 0 đến –1 bar hoặc các mức chân không tương ứng.
Khi hệ thống hoạt động, kim đồng hồ quay về bên trái mốc 0, thể hiện áp suất âm trong hệ thống.
Vị trí kim càng xa mốc 0 thì độ chân không càng lớn, mức hút của hệ thống càng cao.
Đối chiếu vị trí kim với các vạch chia trên mặt hiển thị để xác định giá trị áp suất chính xác.
Theo dõi độ ổn định của kim đo; nếu kim rung lắc hoặc chỉ thị bất thường cần kiểm tra lại hệ thống hoặc đồng hồ.

Ví dụ: Kim đồng hồ đang nằm tại vị trí 0.9 (đối với thang màu đỏ) và – 0.09 (đối với thang màu đen). Dựa vào từng thang đo mà ta có thể đọc kết quả là 0.9 kg/cm² hoặc -0.09Mpa.

Địa chỉ mua và báo giá đồng hồ đo áp suất chân không uy tín

Van Miền Nam là đơn vị phân phối đồng hồ đo áp suất chân không uy tín, được nhiều khách hàng và đối tác tin tưởng lựa chọn trong suốt thời gian qua. Chúng tôi cung cấp đa dạng các dòng đồng hồ đo áp suất chân không như: đồng hồ cơ, đồng hồ có dầu, đồng hồ dạng màng, đồng hồ 3 kim tiếp điểm điện…với đầy đủ dải đo, kích thước mặt và kiểu chân lắp, phù hợp cho mọi hệ thống từ cơ bản đến chuyên dụng.

Tất cả sản phẩm tại Van Miền Nam đều là hàng chính hãng, có đầy đủ chứng từ CO–CQ, đảm bảo độ chính xác cao, hoạt động ổn định và tuổi thọ lâu dài trong môi trường công nghiệp khắc nghiệt. Đến với đơn vị, quý khách hàng sẽ được đội ngũ nhân viên tư vấn giải pháp tối ưu, hỗ trợ khách hàng lựa chọn đúng loại đồng hồ phù hợp với điều kiện vận hành thực tế, giúp tiết kiệm chi phí và nâng cao hiệu quả sử dụng.

Bên cạnh đó, Van Miền Nam cam kết báo giá nhanh chóng, minh bạch và cạnh tranh, cùng chính sách bảo hành rõ ràng, hậu mãi tận tâm và dịch vụ giao hàng toàn quốc đúng tiến độ. Lựa chọn Van Miền Nam không chỉ là mua một sản phẩm, mà còn là lựa chọn sự an tâm, chất lượng và đồng hành lâu dài cho mọi hệ thống đo áp suất chân không của bạn.

Hy vọng qua bài viết, bạn đã hiểu rõ về đồng hồ đo áp suất chân không và biết cách lựa chọn thiết bị phù hợp cho hệ thống của mình. Đừng quên liên hệ với Van Miền Nam để được tư vấn các loại đồng hồ đo chân không phù hợp với giá thành tốt.
