Bảng tra cứu kích thước danh nghĩa đồng hồ nước

Đồng hồ nước là thiết bị quan trọng được sử dụng phổ biến trong dân dụng và công nghiệp. Tuy nhiên với mỗi hệ thống sẽ có tiêu chuẩn kích thước đồng hồ nước khác nhau. Việc lựa chọn đúng kích thước phù hợp với đường ống sẽ đảm bảo được độ chính xác trong dữ liệu đo lường.

Trong bài viết này, hãy cùng Van Miền Nam tìm hiểu các kích thước đồng hồ nước phổ biến hiện nay, bảng quy đổi chi tiết và kinh nghiệm chọn đúng kích thước cho từng hệ thống.

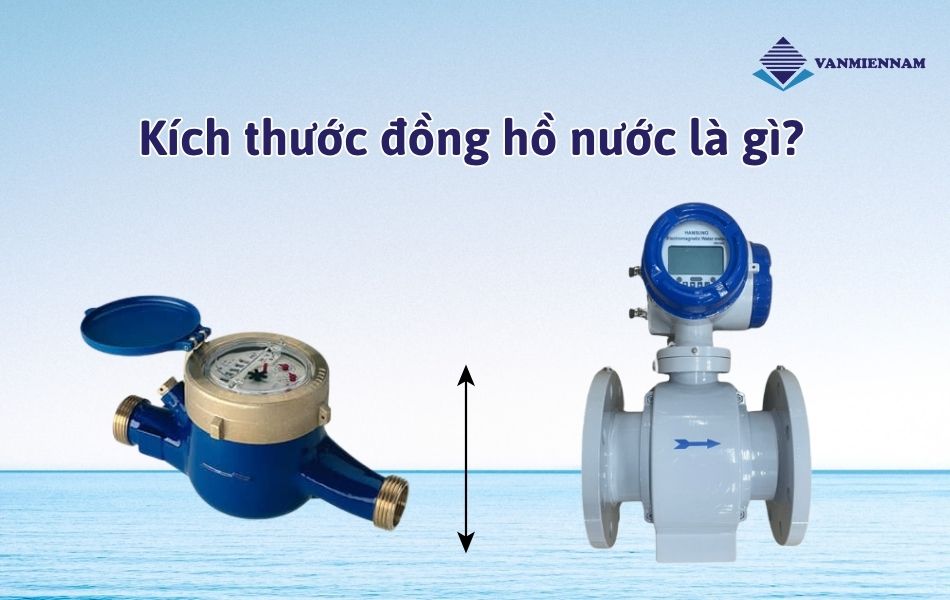

Khái niệm kích thước đồng hồ nước

Kích thước đồng hồ nước là thông số kỹ thuật quan trọng, được xác định dựa trên đường kính danh nghĩa của đường ống mà đồng hồ sẽ kết nối. Đường kính danh nghĩa này tuân theo tiêu chuẩn quốc tế, có ký hiệu là DN (Nominal Diameter) và được đo bằng mm hoặc inch, dùng để chỉ kích cỡ lắp đặt phù hợp của đồng hồ trong hệ thống cấp nước.

Ngoài kích thước danh nghĩa DN, kích thước đồng hồ nước còn được hiểu là chiều dài tổng thể (khoảng cách từ đầu nối bên này sang đầu nối bên kia của đồng hồ), chiều cao (tính từ đáy lên đỉnh đồng hồ) và khoảng cách giữa hai đầu nối (khoảng cách tâm–tâm). Các thông số này giúp đảm bảo việc lắp đặt đồng hồ chính xác, đồng bộ với đường ống và phụ kiện đi kèm.

Thông thường, đồng hồ nước có kích thước DN càng lớn thì khả năng đo lưu lượng càng cao, chịu được áp lực nước lớn và phù hợp cho các hệ thống cấp nước có lưu lượng lớn như nhà máy, khu công nghiệp hoặc tòa nhà cao tầng. Ngược lại, các đồng hồ kích thước nhỏ thường được sử dụng trong hộ gia đình hoặc hệ thống cấp nước dân dụng có lưu lượng thấp hơn.

Ví dụ: Đồng hồ nước DN15 là đồng hồ nước có kích thước danh nghĩa DN15 tương ứng với phi 21mm, 1/2 inch – 1/2”.

Bảng tra cứu kích thước đồng hồ nước theo DN – Phi – Inch

Bạn đang tìm kiếm câu trả lời cho đồng hồ nước DN25 là phi bao nhiêu? DN40 là phi bao nhiêu? DN100 là phi bao nhiêu?…Bảng dưới đây sẽ giúp bạn tra cứu nhanh chóng kích thước đồng hồ đo nước tương ứng phù hợp từng phi đường ống.

Các kích thước đồng hồ nước được sử dụng phổ biến

Đồng hồ nước được chia thành nhiều loại khác nhau, mỗi loại đều được quy định để lắp đặt cho đường ống nước tiêu chuẩn. Dưới đây là một số kích thước đồng hồ đo nước phổ biến hiện nay.

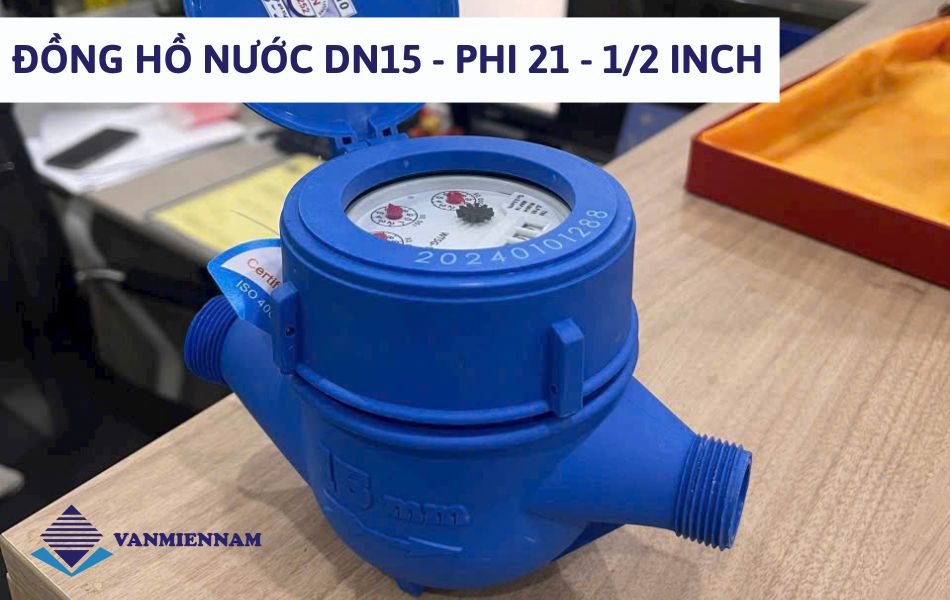

Kích thước đồng hồ nước DN15

Đồng hồ nước DN15 là loại có kích thước nhỏ nhất trong các dòng đồng hồ đo nước dân dụng. Với kích thước tương ứng đường ống phi 21mm (1/2 inch), DN15 được sử dụng trong các hộ gia đình nhỏ, nhà trọ, dãy phòng thuê và các hệ thống nước có lưu lượng thấp.

Loại đồng hồ này thường được thiết kế dưới dạng nối ren, giúp thao tác lắp đặt nhanh chóng. Dù kích thước nhỏ nhưng DN15 vẫn đảm bảo khả năng đo lưu lượng nước chính xác và ổn định trong suốt quá trình sử dụng.

Kích thước đồng hồ nước DN20

DN20 là một trong những kích thước đồng hồ đo nước phổ biến nhất. Vậy DN20 là phi bao nhiêu? Câu trả lời là phi 27mm tương ứng với 3/4 inch. Đồng hồ nước DN20 phù hợp với đa số hệ thống cấp nước gia đình, chung cư mini và các khu dân cư nhỏ.

Đây cũng là kích thước thường được các đơn vị cấp nước đô thị lựa chọn để lắp đặt và tính toán lượng nước sử dụng hàng tháng. Đồng hồ DN20 có khả năng chịu lưu lượng lớn hơn DN15.

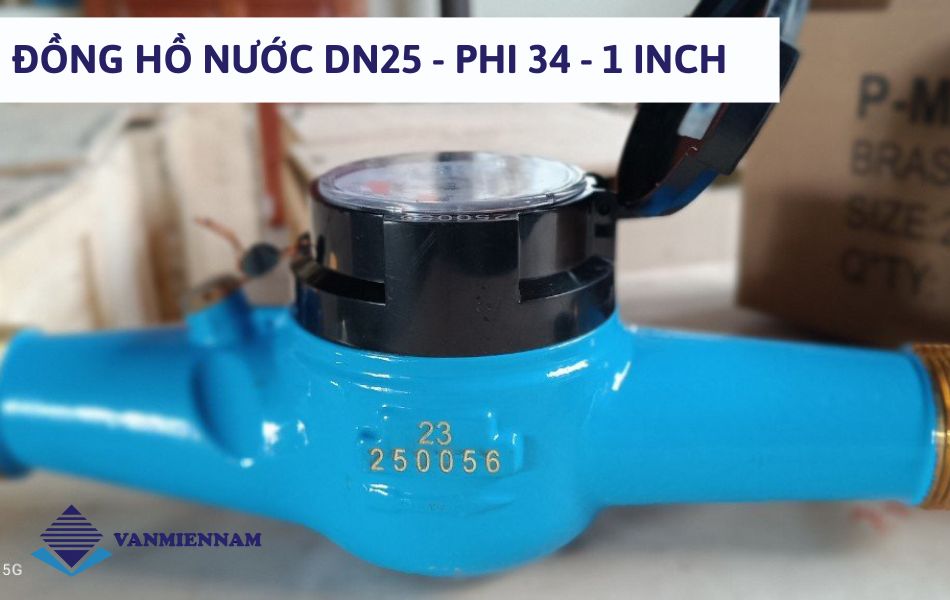

Kích thước đồng hồ nước DN25

Đồng hồ nước kích thước DN25 tương ứng với phi 34mm (1 inch) và phù hợp với các hệ thống có lưu lượng trung bình. Loại đồng hồ này thường được lắp đặt trong nhà phố, xưởng sản xuất nhỏ, nhà kho và các khu vực có nhu cầu sử dụng nước ổn định nhưng không quá lớn. DN25 vẫn sử dụng kết nối ren, vừa đảm bảo chắc chắn vừa thuận tiện cho việc bảo trì và thay thế khi cần thiết.

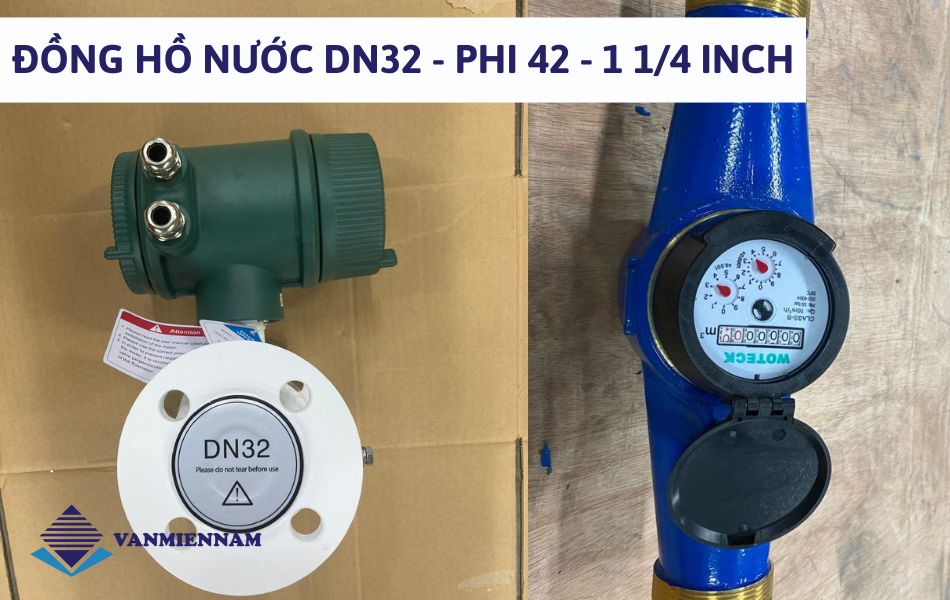

Kích thước đồng hồ nước DN32

Đồng hồ nước DN32 là phi bao nhiêu? Với đường kính danh nghĩa DN32, đồng hồ được sử dụng trong các hệ thống đường ống phi 42mm (1 1/4 inch). Đây là lựa chọn cho những công trình có nhu cầu sử dụng nước cao hơn, chẳng hạn như nhà máy nhỏ, xưởng chế biến, khu dân cư lớn hoặc tòa nhà thương mại.Đồng hồ DN32 thường có thân lớn hơn, lưu lượng đo cao hơn so với DN20, DN25.

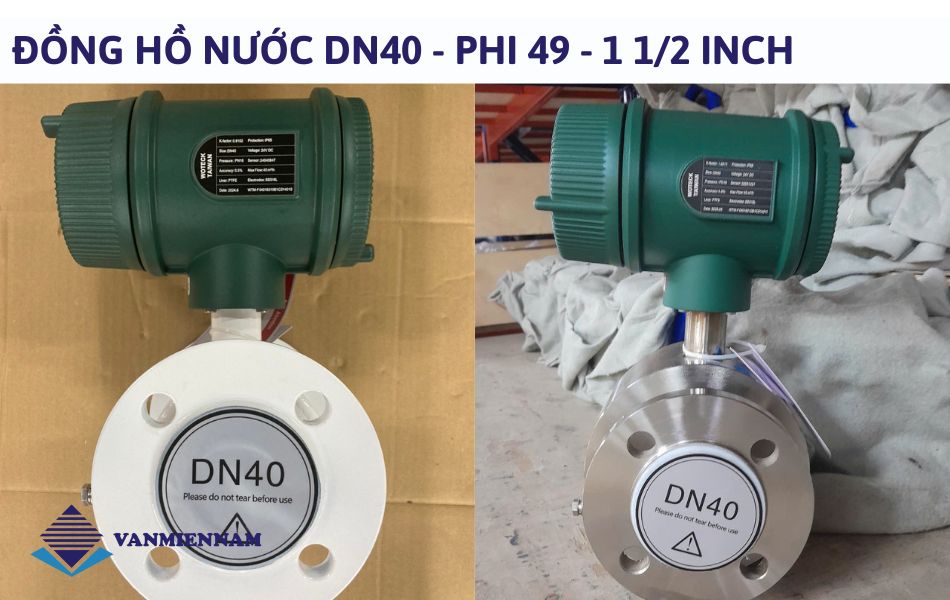

Kích thước đồng hồ nước DN40

Đồng hồ nước DN40 có đường kính danh nghĩa phù hợp với đường ống phi 49mm (1 1/2 inch). Đây là loại đồng hồ được sử dụng phổ biến trong các hệ thống cấp nước nội bộ của nhà máy, các trạm bơm nhỏ và các công trình dân dụng có mức tiêu thụ nước lớn. Với kích thước lớn hơn, DN40 thường có khả năng chịu áp lực cao hơn và đáp ứng lưu lượng lớn ổn định.

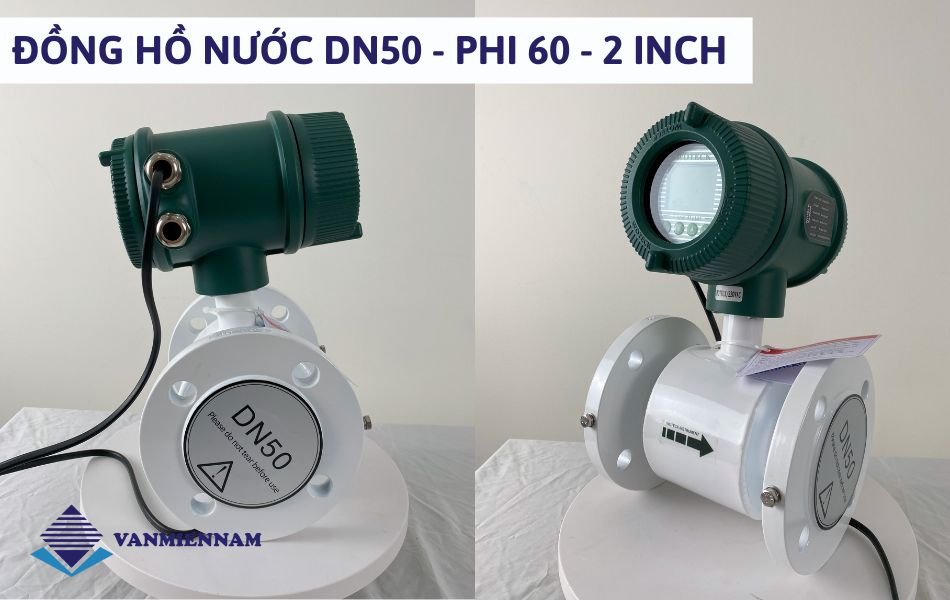

Kích thước đồng hồ nước DN50

Vậy DN50 là phi bao nhiêu? DN50 là kích thước đồng hồ nước tương đương phi 60mm (2 inch). Khác với những kích thước nhỏ hơn, DN50 thường được thiết kế dạng kết nối bích thay vì nối ren. Điều này giúp đồng hồ có khả năng chịu áp lực và lưu lượng lớn, thích hợp cho các nhà máy sản xuất, hệ thống phòng cháy chữa cháy hoặc các khu công nghiệp có nhu cầu sử dụng nước liên tục. Ngoài ra, DN50 còn được đánh giá cao nhờ độ bền và độ chính xác trong đo lưu lượng lớn.

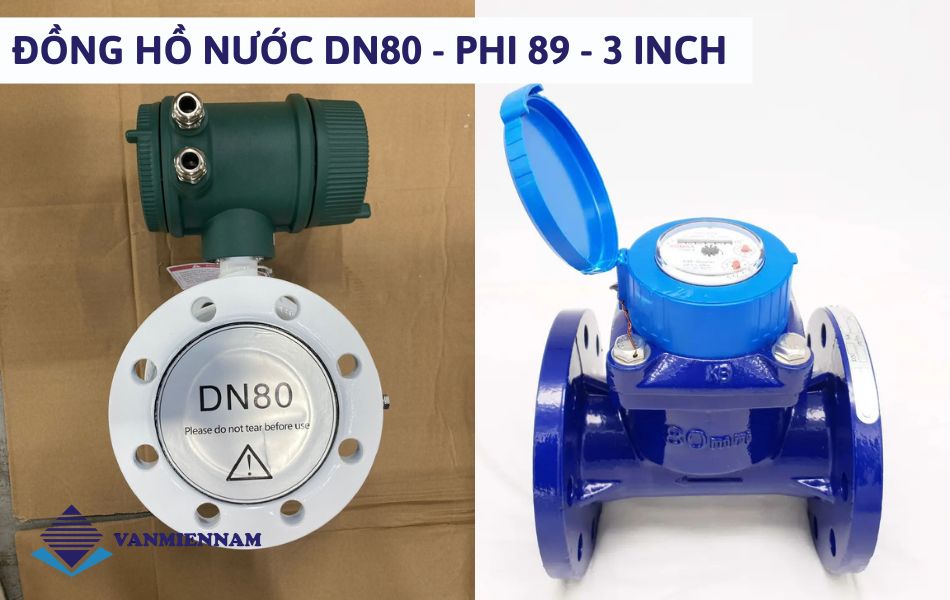

Kích thước đồng hồ nước DN80

DN80 là loại đồng hồ lớn, dùng cho đường ống phi 90mm (3 inch). Đây là loại đồng hồ chủ yếu được sử dụng trong các nhà máy quy mô vừa và lớn, các khu công nghiệp, hệ thống tưới tiêu hoặc các công trình hạ tầng cấp thoát nước. Khả năng đo lưu lượng lớn, độ chính xác cao và kết nối bích chắc chắn là những đặc điểm nổi bật của dòng đồng hồ đo nước DN80.

Kích thước đồng hồ nước DN100

Đồng hồ nước DN100 tương ứng với phi 114mm (4 inch), thường lắp đặt trong các hệ thống xử lý nước, trạm cấp nước, hệ thống thoát nước đô thị và các công trình công nghiệp quy mô lớn. DN100 được thiết kế để đáp ứng lưu lượng cực lớn, vận hành ổn định và đảm bảo kết quả đo chính xác ngay cả trong môi trường hoạt động liên tục.

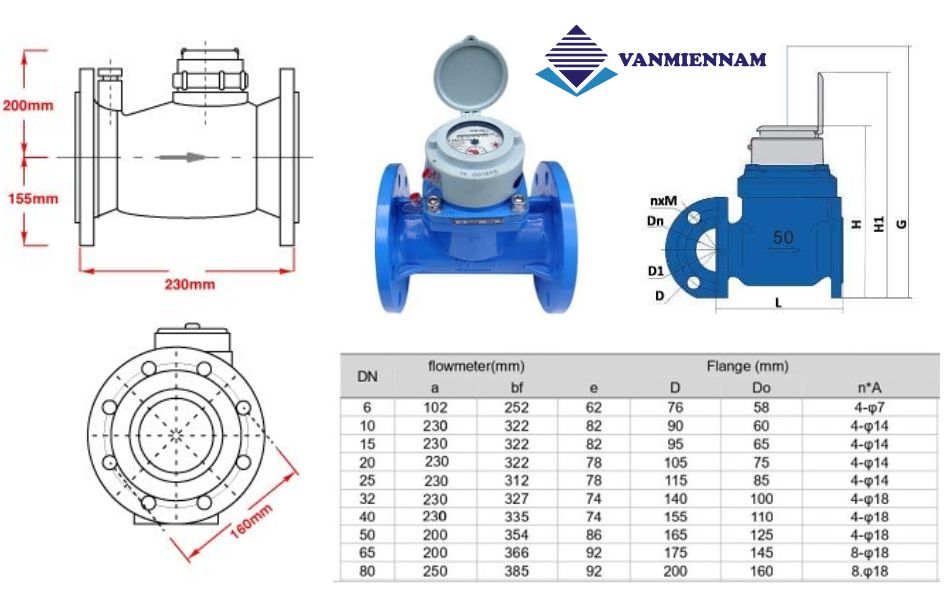

Cách xác định và đo lường kích thước của đồng hồ nước chuẩn xác

Để lựa chọn đúng đồng hồ nước cho hệ thống, việc xác định và đo lường kích thước đồng hồ nước cần được thực hiện theo các bước và tiêu chí kỹ thuật rõ ràng như sau:

• Xác định đường kính danh nghĩa (DN): Đường kính danh nghĩa DN là thông số quan trọng nhất của đồng hồ nước. DN được xác định dựa trên đường kính trong của đường ống mà đồng hồ sẽ lắp đặt. Thông số này thường được nhà sản xuất khắc trực tiếp trên thân đồng hồ (ví dụ: DN15, DN20, DN25…) hoặc thể hiện trong catalogue kỹ thuật. DN được tính theo đơn vị mm hoặc quy đổi sang inch theo tiêu chuẩn quốc tế.
• Đo chiều dài tổng thể của đồng hồ: Chiều dài tổng thể là khoảng cách từ đầu nối bên này sang đầu nối bên kia của đồng hồ nước. Thông số này rất quan trọng để đảm bảo đồng hồ lắp vừa vị trí chờ sẵn trên đường ống, đặc biệt khi thay thế đồng hồ cũ. Chiều dài thường được đo bằng thước thép hoặc thước cuộn, tính theo mm.
• Đo khoảng cách giữa hai đầu nối: Khoảng cách tâm–tâm là khoảng cách giữa tâm của hai đầu nối vào và ra của đồng hồ. Thông số này giúp xác định sự tương thích giữa đồng hồ và hệ thống ống hiện hữu, tránh tình trạng lệch tâm hoặc phải cải tạo đường ống khi lắp đặt.
• Xác định chiều cao của đồng hồ nước: Chiều cao được đo từ đáy thân đồng hồ lên đến đỉnh cao nhất. Thông số này giúp đảm bảo không gian lắp đặt phù hợp, đặc biệt trong các hố đồng hồ, tủ kỹ thuật hoặc khu vực có không gian hạn chế.
• Đối chiếu với tiêu chuẩn và lưu lượng sử dụng: Sau khi đo các thông số cơ bản, cần đối chiếu với tiêu chuẩn kỹ thuật và lưu lượng nước thực tế của hệ thống. Việc lựa chọn đồng hồ có kích thước phù hợp sẽ giúp đo lường chính xác, chịu áp lực tốt và kéo dài tuổi thọ thiết bị.

Van Miền Nam – Nhà cung cấp đồng hồ nước đủ kích thước, sẵn kho

Nếu bạn đang tìm kiếm một đơn vị cung cấp đồng hồ nước chính hãng, chất lượng cao thì Van Miền Nam là lựa chọn đáng tin cậy. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị ngành nước, chúng tôi cam kết mang đến cho khách hàng những sản phẩm đạt chuẩn quốc tế, có đầy đủ CO, CQ và giá thành cạnh tranh.

Cho đến nay, Van Miền Nam đã thực hiện nhiều dự án lớn nhỏ trên toàn quốc, luôn nhận được sự đánh giá cao về chất lượng. Tất cả đồng hồ nước do chúng tôi phân phối đều được nhập khẩu trực tiếp từ các thương hiệu nổi tiếng, bảo hành chính hãng, dài hạn, hỗ trợ kỹ thuật tận tâm.

Hiện tại, kho hàng Van Miền Nam luôn sẵn đầy đủ các kích thước đồng hồ nước phổ biến từ DN15 đến DN600 phục vụ cho nhu cầu sử dụng của mọi hệ thống. Để được tư vấn chi tiết hoặc nhận báo giá chính xác nhất, vui lòng liên hệ Hotline 0928.613.555, đội ngũ chuyên gia giàu kinh nghiệm của Van Miền Nam sẽ giúp bạn lựa chọn được loại đồng hồ nước phù hợp nhất với giá thành tối ưu.
