Trong các hệ thống đường ống hiện đại, việc ngăn dòng chảy ngược là điều kiện tiên quyết để đảm bảo an toàn, ổn định và hiệu suất vận hành. Một trong những thiết bị được ưa chuộng để thực hiện chức năng này chính là van một chiều cánh bướm. Với thiết kế gọn nhẹ, chiếm ít không gian lắp đặt, van 1 chiều cánh bướm đang là lựa chọn tối ưu cho nhiều ứng dụng từ dân dụng đến công nghiệp.

Tại Vanmiennam.com, chúng tôi cung cấp đầy đủ các dòng van 1 chiều bướm, từ vật liệu gang, thép, inox, phục vụ tốt các yêu cầu sử dụng trong môi trường nước, hóa chất, khí nén hay nước thải.

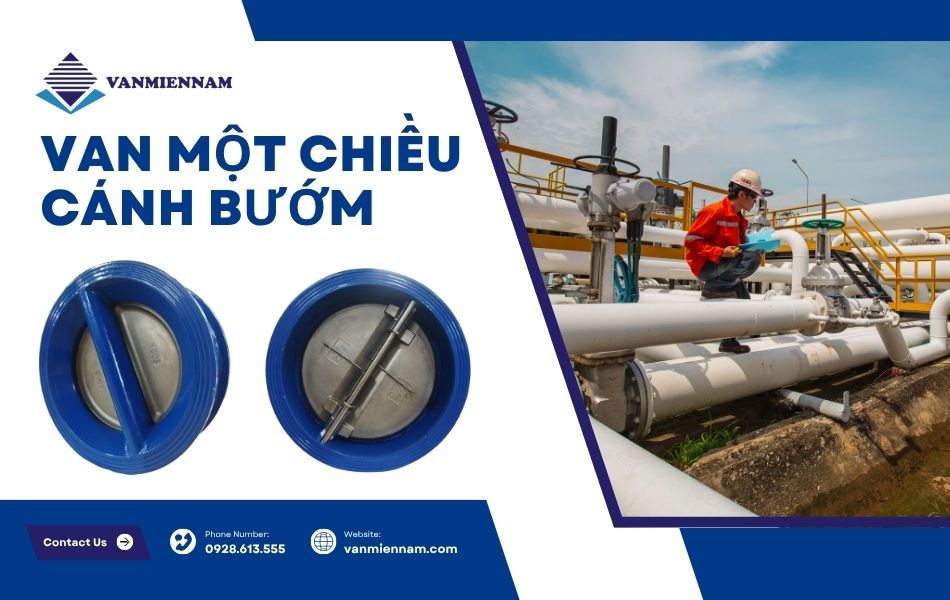

Van 1 chiều cánh bướm là gì?

Van 1 chiều cánh bướm (Butterfly Check Valve) là loại van chỉ cho phép lưu chất đi qua theo một chiều nhất định và tự động đóng lại khi dòng chảy ngừng hoặc đổi chiều. Khác với các loại van lá lật hay lò xo, van 1 chiều bướm có cấu trúc dạng đĩa (cánh bướm) được đặt chính giữa ống, xoay quanh trục khi có lưu lượng đi qua.

Nhờ thiết kế tối giản, độ bền cao, phản ứng nhanh, van rất phù hợp cho các hệ thống cần không gian hẹp, áp lực thấp đến trung bình.

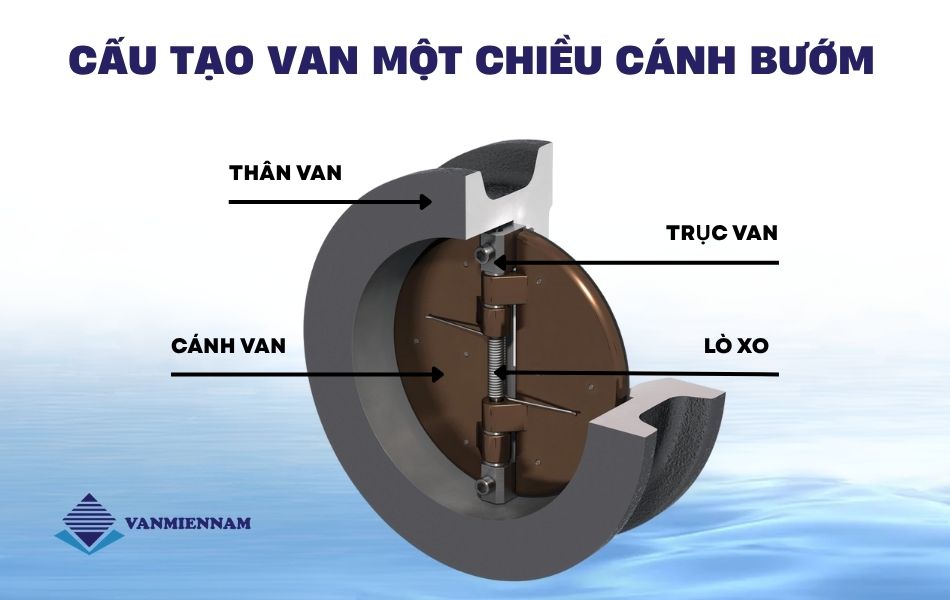

Cấu tạo van 1 chiều bướm

Van 1 chiều cánh bướm có thiết kế gọn gàng, thường tích hợp theo kiểu wafer, thuận tiện cho việc lắp đặt giữa hai mặt bích. Cấu trúc chính của van bao gồm các thành phần cơ bản như:

• Thân van: Được làm từ gang, thép, inox hoặc nhựa tùy vào môi trường sử dụng. Thiết kế dạng đĩa mỏng giúp tiết kiệm không gian, phù hợp cho hệ thống đường ống chật hẹp.
• Cánh van: Hoạt động như một cánh bướm gắn bản lề ở giữa. Khi lưu chất chảy qua theo chiều thuận, áp lực sẽ đẩy lá van mở ra. Ngược lại, khi dòng chảy ngừng hoặc đảo chiều, lá van sẽ tự đóng lại nhờ trọng lực hoặc lò xo trợ lực.
• Trục và bản lề: Liên kết lá van với thân, cho phép xoay quanh trục nhất định. Đây là điểm mấu chốt giúp van hoạt động linh hoạt theo hướng dòng chảy.
• Gioăng làm kín: Đảm bảo độ kín giữa thân van và đĩa van khi ở trạng thái đóng, hạn chế tối đa rò rỉ lưu chất.
• Lò xo hồi: Tích hợp lò xo giúp đóng van nhanh chóng, tăng độ an toàn trong các ứng dụng yêu cầu phản hồi tức thì.

Tổng thể, cấu tạo đơn giản nhưng hiệu quả cao chính là ưu điểm lớn giúp van 1 chiều bướm được ưa chuộng trong nhiều hệ thống công nghiệp hiện nay.

Nguyên lý hoạt động

Khi có lưu chất đi đúng chiều, áp suất đẩy cánh van bướm mở ra, cho phép dòng chảy qua. Khi áp suất giảm hoặc có dòng ngược, cánh van lập tức xoay về vị trí đóng, ngăn không cho lưu chất quay ngược.

Đây là dạng van hoạt động hoàn toàn tự động, không cần điều khiển tay hay khí nén, điện.

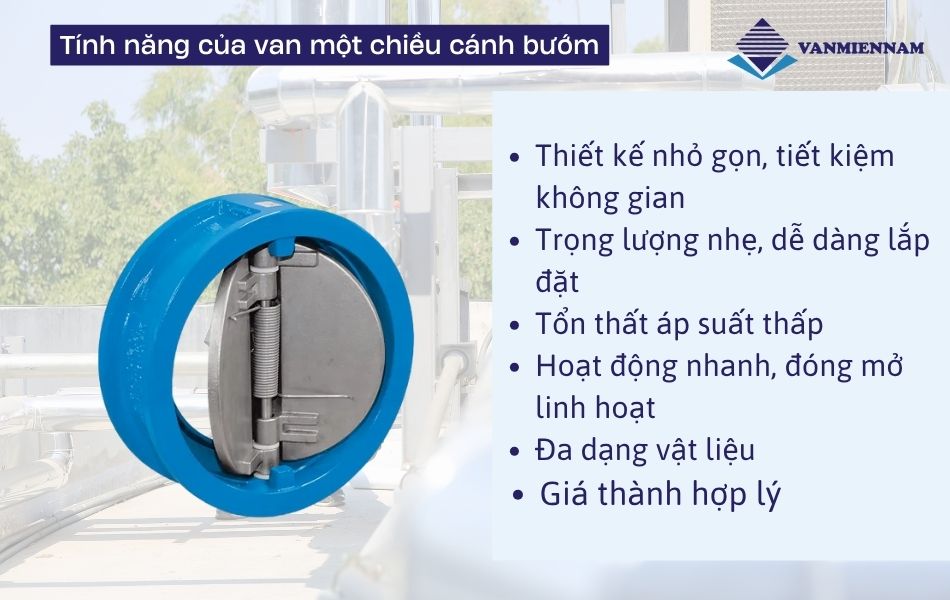

Tính năng ưu việt của dòng van 1 chiều bướm

Van 1 chiều cánh bướm được ưa chuộng nhờ thiết kế tối ưu và hiệu suất ổn định trong vận hành. Điểm mạnh đáng chú ý của van một chiều cánh bướm:

• Thiết kế nhỏ gọn, tiết kiệm không gian: Van được lắp kiểu kẹp (wafer) hoặc lug giữa hai mặt bích, không chiếm nhiều diện tích, lý tưởng cho các hệ thống đường ống hạn chế về không gian.
• Trọng lượng nhẹ, dễ dàng lắp đặt: Nhẹ hơn đáng kể so với các dòng van 1 chiều truyền thống, giúp giảm chi phí vận chuyển và thời gian thi công.
• Tổn thất áp suất thấp: Cánh van dạng mỏng và thiết kế khí động học giúp lưu chất đi qua dễ dàng mà không gây sụt áp đáng kể.
• Hoạt động nhanh, đóng mở linh hoạt: Van có thể tự động đóng mở theo áp lực dòng chảy mà không cần tác động bên ngoài, phù hợp với các hệ thống hoạt động liên tục.
• Đa dạng vật liệu: Có thể chọn inox, gang, nhựa tùy theo môi chất và điều kiện làm việc, đảm bảo độ bền và tính linh hoạt trong ứng dụng.
• Giá thành hợp lý: So với các loại van một chiều dạng lò xo hay piston, van bướm có chi phí đầu tư và bảo trì thấp hơn nhiều.

Chính nhờ những ưu điểm trên, van 1 chiều cánh bướm đang là lựa chọn tối ưu cho cả hệ thống dân dụng lẫn công nghiệp.

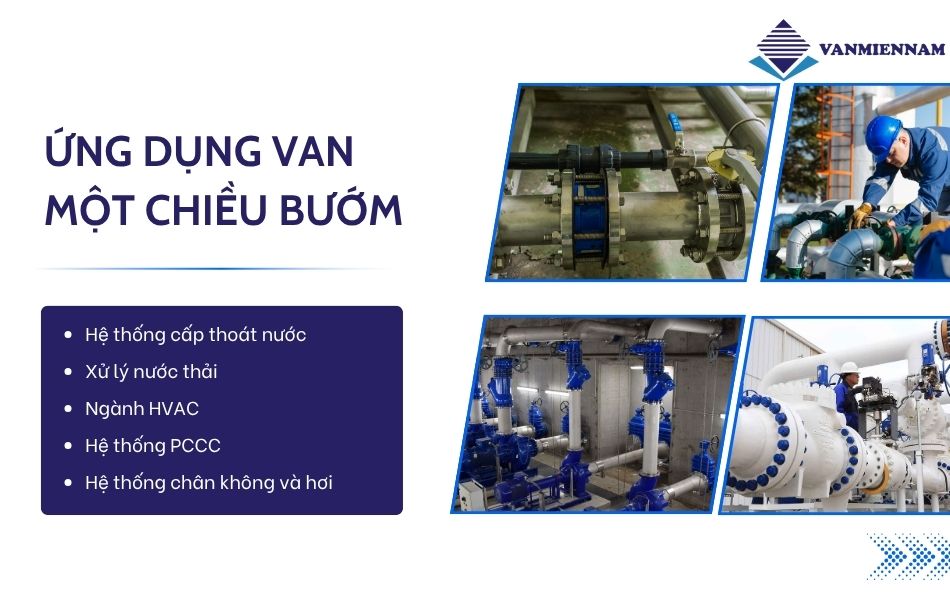

Ứng dụng thực tế

Nhờ thiết kế gọn nhẹ, hiệu suất cao và khả năng vận hành tự động, van 1 chiều bướm được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật và công nghiệp:

• Hệ thống cấp thoát nước: Lắp đặt trong các trạm bơm, đường ống cấp nước sinh hoạt và công nghiệp để ngăn dòng chảy ngược, bảo vệ máy bơm và thiết bị đầu nguồn.
• Xử lý nước thải: Van hoạt động ổn định trong môi trường có lưu chất ăn mòn nhẹ, bùn lỏng, giúp ngăn mùi và chống dòng chảy ngược gây ô nhiễm.
• Ngành HVAC: Sử dụng trong hệ thống điều hòa trung tâm để kiểm soát dòng khí hoặc nước nóng/lạnh một chiều, đảm bảo lưu thông hợp lý trong toàn hệ thống.
• Hệ thống PCCC: Được tích hợp trong các tuyến ống phòng cháy chữa cháy nhằm đảm bảo lưu lượng nước ổn định khi có sự cố, tránh hiện tượng búa nước gây hư hỏng.
• Hệ thống chân không và hơi: Ở một số ứng dụng yêu cầu áp suất thấp hoặc áp lực ngược không đáng kể, van bướm giúp kiểm soát dòng chảy hiệu quả mà không cần dùng van nặng hoặc phức tạp hơn.

Tính linh hoạt trong vật liệu và cấu tạo giúp van 1 chiều cánh bướm dễ dàng đáp ứng yêu cầu kỹ thuật của nhiều hệ thống, từ quy mô nhỏ đến các nhà máy công nghiệp lớn.

Các dòng van 1 chiều dạng bướm phổ biến

Van 1 chiều cánh bướm tuy có thiết kế đơn giản nhưng lại đa dạng về cấu hình và vật liệu, phù hợp với nhiều nhu cầu lắp đặt khác nhau. Một số dạng phân loại tiêu biểu bao gồm:

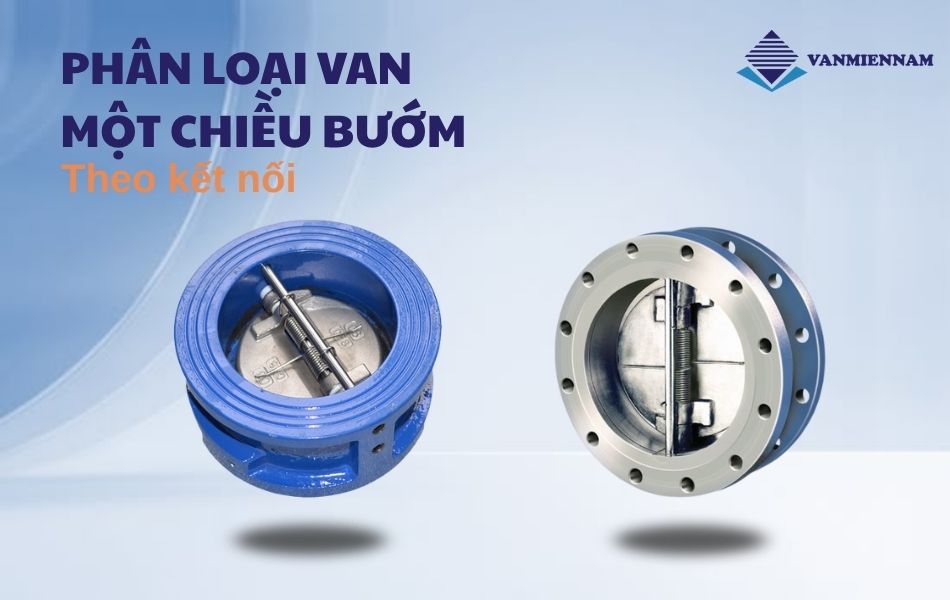

Theo kiểu kết nối

• Van 1 chiều bướm wafer: Thiết kế mỏng, kẹp giữa hai mặt bích đường ống. Phù hợp cho hệ thống yêu cầu tiết kiệm không gian, dễ thay thế.
• Van 1 chiều mặt bích: Được khoan lỗ bắt bulong tiêu chuẩn, sử dụng phổ biến trong các hệ thống yêu cầu độ kín cao, áp lực lớn.

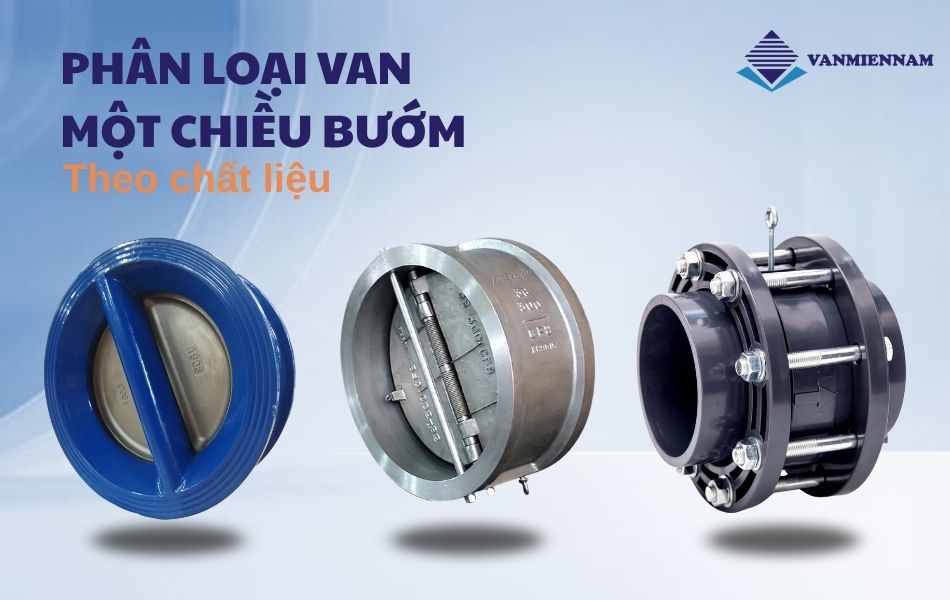

Theo vật liệu chế tạo

• Van 1 chiều cánh bướm gang: Thường dùng trong hệ thống cấp thoát nước, PCCC, HVAC,… vì giá thành hợp lý và khả năng chịu áp tốt.
• Van 1 chiều cánh bướm inox (304, 316): Chuyên dùng cho ngành thực phẩm, hóa chất, dược phẩm hoặc môi trường ăn mòn. Chịu được áp lực và nhiệt độ cao, đảm bảo độ bền và vệ sinh.
• Van 1 chiều bướm nhựa (PVC, UPVC): Dùng trong hệ thống hóa chất nhẹ, nước sạch, có ưu điểm là nhẹ, chống ăn mòn tốt, giá thành rẻ.

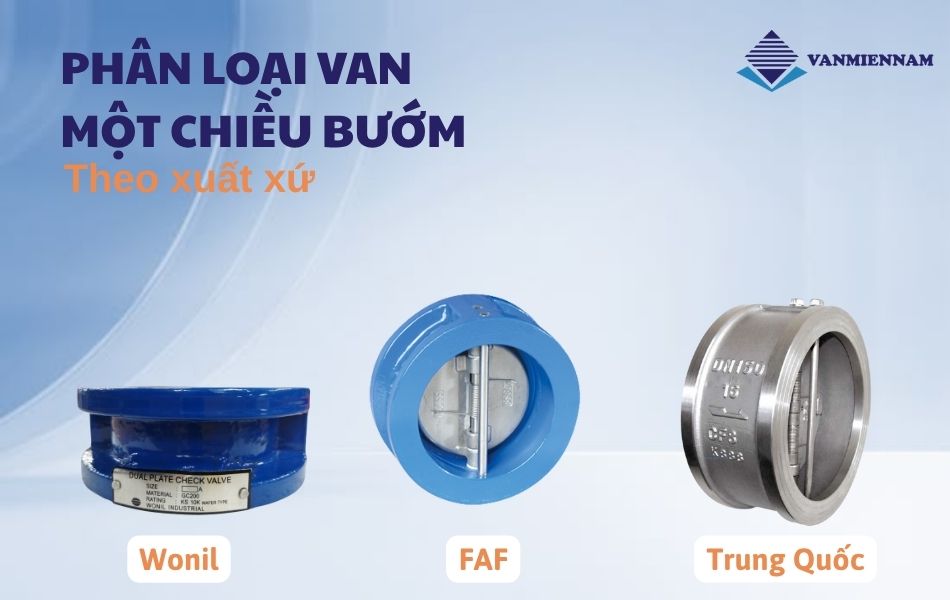

Theo xuất xứ

• Hàn Quốc (Wonil, YDK…): Chất lượng ổn định, độ bền cao, đầy đủ giấy tờ. Phù hợp dự án công nghiệp và PCCC.
• Malaysia (ARV, AUT…): Giá hợp lý, hoạt động tốt trong hệ thống dân dụng và xử lý nước.
• Trung Quốc: Giá tốt, kiểu dáng và chủng loại đa dạng. Nên mua hàng từ nhà cung cấp uy tín để tránh gặp phải sản phẩm không đạt chuẩn.
• Châu Âu (FAF, Tecofi…): Cao cấp, độ chính xác và độ bền vượt trội, dùng cho ngành thực phẩm, hóa chất, dầu khí.

Mỗi loại van mang những ưu điểm riêng, việc lựa chọn đúng chủng loại phù hợp với hệ thống không chỉ nâng cao hiệu suất mà còn kéo dài tuổi thọ thiết bị.

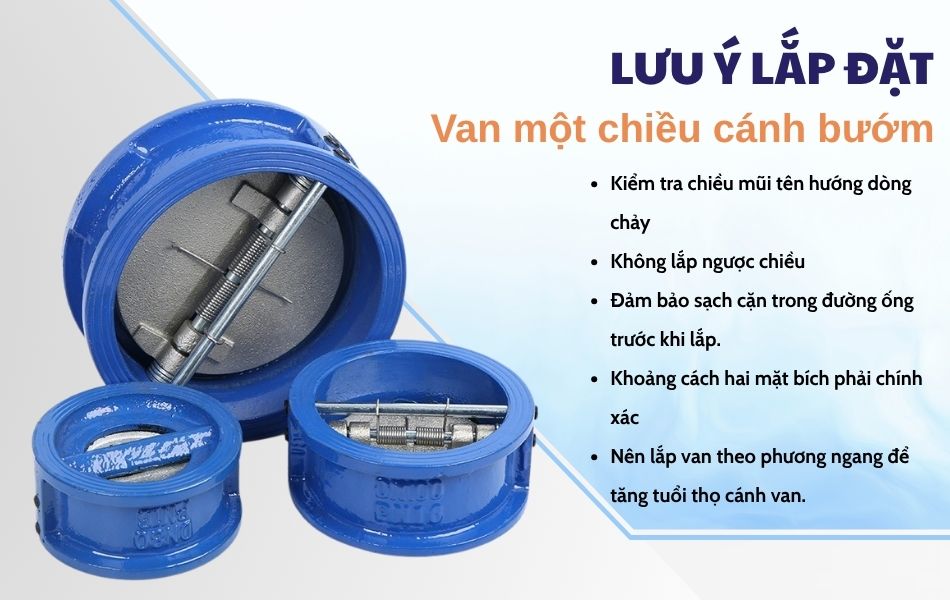

Những điểm cần chú ý khi lắp đặt van một chiều dạng bướm

Nhằm đảm bảo hiệu suất hoạt động cao và kéo dài tuổi thọ thiết bị, đồng thời phòng tránh sự cố không mong muốn, việc lắp đặt đúng kỹ thuật là yếu tố then chốt. Dưới đây là một số lưu ý quan trọng kỹ sư công trình cần nắm rõ:

• Kiểm tra chiều mũi tên hướng dòng chảy trên thân van.
• Không lắp ngược chiều – gây hư cánh van.
• Đảm bảo sạch cặn trong đường ống trước khi lắp.
• Khoảng cách hai mặt bích phải chính xác, tránh siết lệch gây kẹt cánh.
• Nên lắp van theo phương ngang để tăng tuổi thọ cánh van.

Lắp đặt đúng kỹ thuật không chỉ giúp van 1 chiều bướm hoạt động trơn tru mà còn kéo dài tuổi thọ hệ thống, giảm thiểu hư hỏng và chi phí bảo trì về sau. Nếu cần hỗ trợ kỹ thuật tại công trình, đừng ngần ngại liên hệ đội ngũ kỹ sư Van Miền Nam qua hotline: 0928.613.555.

Báo giá van 1 chiều bướm – Cập nhật mới nhất

Giá van 1 chiều bướm có sự chênh lệch tùy theo: vật liệu thân van (gang, inox, nhựa…), kích thước DN, kiểu kết nối (wafer, lug type, mặt bích), tiêu chuẩn áp lực (PN10, PN16, ANSI, JIS…), và thương hiệu sản xuất.

Dưới đây là bảng giá tham khảo cho một số dòng van 1 chiều cánh bướm phổ biến hiện nay:

Chủng loại	Kích thước (DN)	Xuất xứ	Giá tham khảo (VNĐ)
Van 1 chiều bướm gang, đĩa inox	DN50 – DN400	Hàn Quốc	700.000 – 6.800.000
Van 1 chiều bướm inox 304 toàn thân	DN50 – DN200	Trung Quốc	1.100.000 – 6.500.000
Van 1 chiều bướm nhựa PVC/UPVC	DN40 – DN150	Đài Loan	480.000 – 2.800.000
Van 1 chiều bướm gang gioăng Viton	DN80 – DN300	Malaysia	1.200.000 – 5.500.000
Van 1 chiều bướm inox 316 chống ăn mòn	DN50 – DN150	Hàn Quốc	2.800.000 – 7.800.000
Van 1 chiều bướm lug type (hai mặt bích)	DN100 – DN300	Trung Quốc	1.600.000 – 6.800.000
Van 1 chiều bướm mặt bích JIS10K	DN50 – DN250	Nhật Bản	1.500.000 – 7.200.000

Xin lưu ý: Đơn giá có thể thay đổi theo các điều kiện sau:

• Số lượng đặt hàng (chiết khấu cao cho đơn hàng lớn hoặc dự án)
• Thời điểm mua hàng, tỷ lệ quy đổi ngoại tệ và phí vận chuyển
• Yêu cầu đặc biệt về vật liệu, nhiệt độ, áp suất hoặc chứng từ đi kèm (CQ, CO, Packing list…)

Gọi ngay hotline của Van Miền Nam 0928.613.555 để cập nhật giá chi tiết và sát với tình hình thị trường.

Van Miền Nam – Đơn vị cung cấp van 1 chiều cánh bướm uy tín toàn quốc

Van 1 chiều cánh bướm là giải pháp tối ưu cho hệ thống đường ống cần ngăn dòng chảy ngược, với thiết kế nhỏ gọn, độ bền cao và chi phí hợp lý. Sự đa dạng về vật liệu giúp loại van này phù hợp với nhiều môi trường làm việc như: nước sạch, nước thải, hóa chất, thực phẩm, hơi nóng,…

Tuy vậy, việc lựa chọn thương hiệu uy tín sẽ giúp hệ thống hoạt động hiệu quả và bền bỉ hơn, đồng thời cân nhắc kỹ các yếu tố như áp lực vận hành, nhiệt độ và môi trường sử dụng khi chọn model phù hợp.

Với hơn 15 năm kinh nghiệm trong ngành van công nghiệp, Van Miền Nam tự tin đối tác tin cậy, cung cấp van 1 chiều bướm chính hãng, đa dạng chủng loại, giá cả cạnh tranh, hỗ trợ kỹ thuật tận tình.

Liên hệ ngay với chúng tôi để được báo giá nhanh và tư vấn chọn van phù hợp cho từng hệ thống! Hotline/zalo: 0928.613.555
