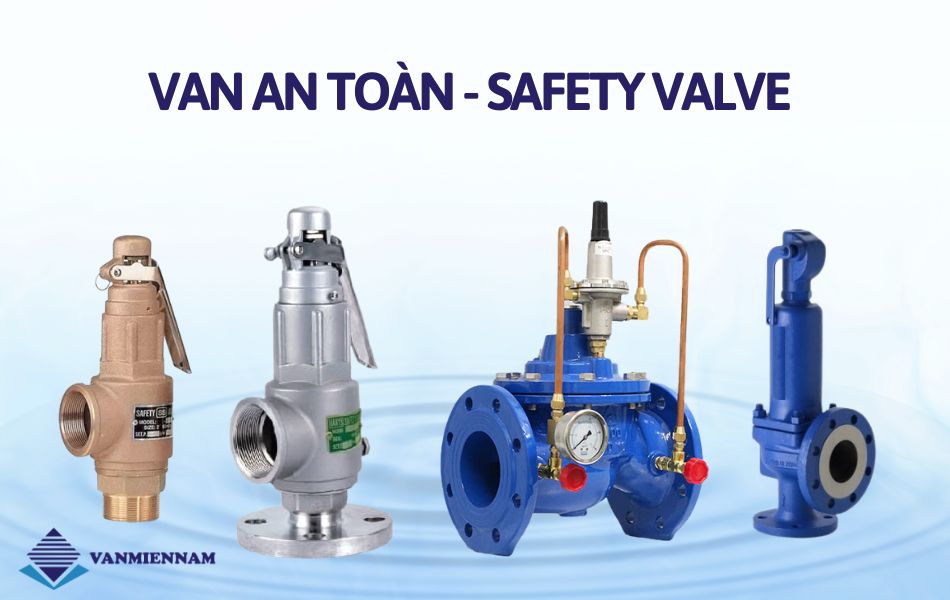

Van an toàn

Trong các hệ thống vận hành bằng khí, hơi hoặc chất lỏng, van an toàn là thiết bị đóng vai trò then chốt giúp bảo vệ toàn bộ hệ thống khỏi nguy cơ quá áp. Thiết bị đóng vai trò như “lá chắn cuối cùng” bảo vệ thiết bị, tài sản và con người khỏi những sự cố nghiêm trọng trong quá trình vận hành.

Bài viết dưới đây vanmiennam.com sẽ giúp bạn hiểu rõ công dụng thật sự của van an toàn, phân biệt các loại van phổ biến theo ứng dụng, cách chọn van phù hợp và bảng giá tham khảo mới nhất.

Van an toàn là gì ?

Van an toàn (tiếng Anh: Safety Valve) là thiết bị cơ khí tự động dùng để xả áp suất dư thừa ra khỏi hệ thống khi áp suất vượt quá mức cho phép. Mục đích chính của van là bảo vệ thiết bị, đường ống và con người khỏi các rủi ro do hiện tượng quá áp gây ra, như nổ đường ống, hư hỏng thiết bị hay cháy nổ.

Van an toàn hoạt động dựa trên nguyên lý gì?

Van an toàn hoạt động dựa trên sự chênh lệch áp suất đầu vào giữa hệ thống và lực đàn hồi của lò xo bên trong van. Tùy vào môi trường sử dụng khác nhau sẽ có loại van phù hợp với nguyên lý vận hành khác nhau.

Van thường được thiết kế để xả toàn phần hoặc xả tỉ lệ tùy ứng dụng cụ thể. Các loại van hiện đại còn cho phép hiệu chỉnh áp suất cài đặt thông qua vít chỉnh hoặc tích hợp điều khiển điện.

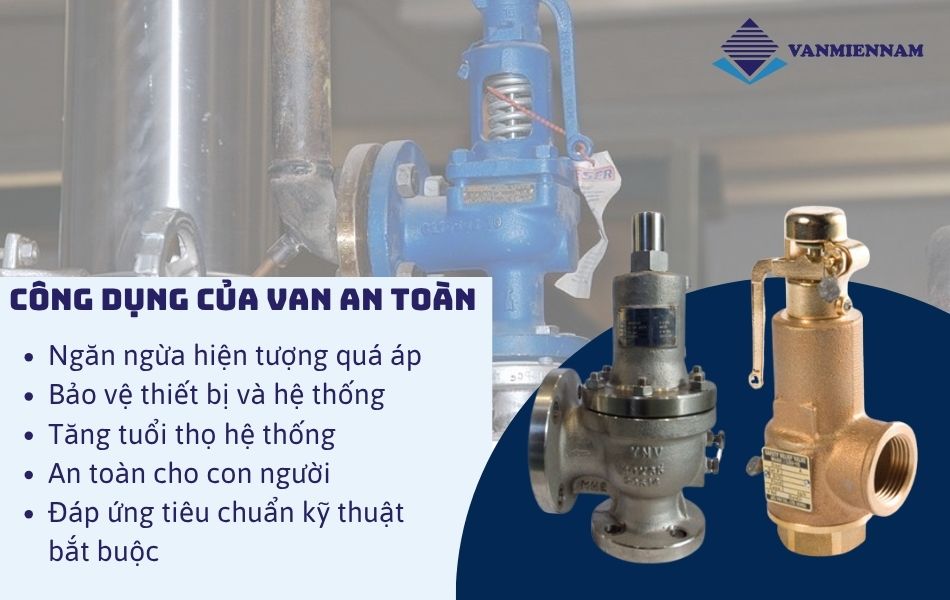

Công dụng của van an toàn

Safety Valve không chỉ là thiết bị bảo vệ đơn thuần, mà còn mang lại nhiều lợi ích thiết thực trong hệ thống áp lực công nghiệp:

• Ngăn ngừa hiện tượng quá áp: Đây là chức năng cốt lõi giúp tránh tình trạng áp suất tăng vượt mức thiết kế, gây nổ đường ống, hư hỏng thiết bị, hoặc cháy nổ.
• Bảo vệ thiết bị và hệ thống: Van an toàn bảo vệ các thiết bị như máy nén khí, lò hơi, bồn chứa, xilanh thủy lực… khỏi hư hại do áp suất bất thường.
• Tăng tuổi thọ hệ thống: Vận hành trong điều kiện áp suất ổn định giúp các thiết bị không phải chịu tải quá mức, từ đó kéo dài tuổi thọ và giảm chi phí bảo trì.
• Đảm bảo an toàn cho con người: Thiết bị góp phần giảm thiểu rủi ro cháy nổ, rò rỉ, tai nạn lao động, đặc biệt trong môi trường có khí dễ cháy, nhiệt độ cao, áp lực lớn.
• Phù hợp với các tiêu chuẩn kỹ thuật bắt buộc hiện hành: Trong nhiều lĩnh vực (hơi nước, khí nén, thủy lực, hóa chất…), loại van này là thiết bị bắt buộc theo quy định kỹ thuật và pháp lý.

Các loại van an toàn phổ biến

Tùy vào môi trường làm việc và yêu cầu kỹ thuật, van an toàn được phân thành nhiều loại khác nhau. Dưới đây là những dòng van được sử dụng phổ biến nhất hiện nay trong công nghiệp:

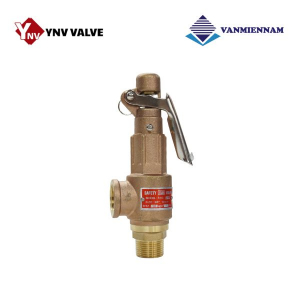

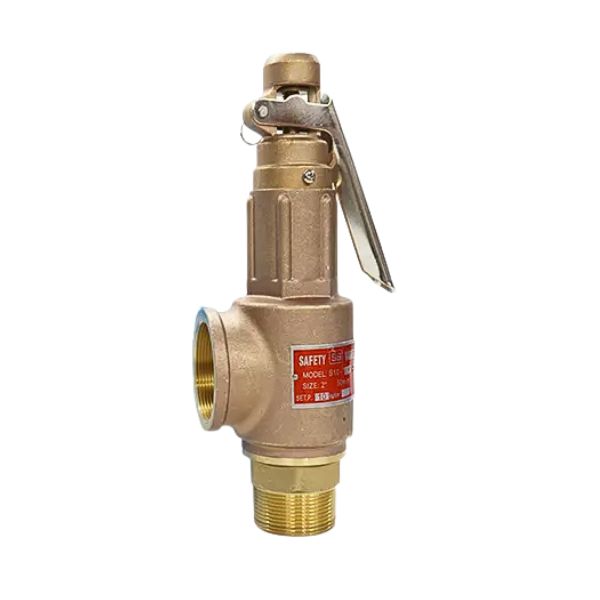

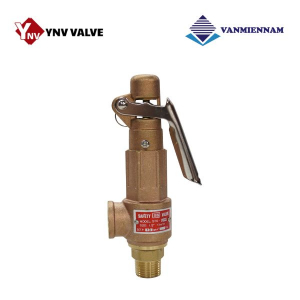

Van an toàn nồi hơi (Hơi nóng áp suất cao)

Đây là loại van được thiết kế chuyên biệt để bảo vệ các hệ thống sinh hơi và cấp nhiệt công nghiệp, như nồi hơi, lò hơi, bình chứa hơi, hệ thống gia nhiệt bằng hơi nước… khỏi hiện tượng quá áp suất – một trong những nguyên nhân hàng đầu gây cháy nổ công nghiệp.

Theo quy định pháp luật và tiêu chuẩn kỹ thuật quốc tế (ASME, DIN, TCVN…), mỗi nồi hơi vận hành đều bắt buộc phải trang bị ít nhất một van an toàn đạt kiểm định.

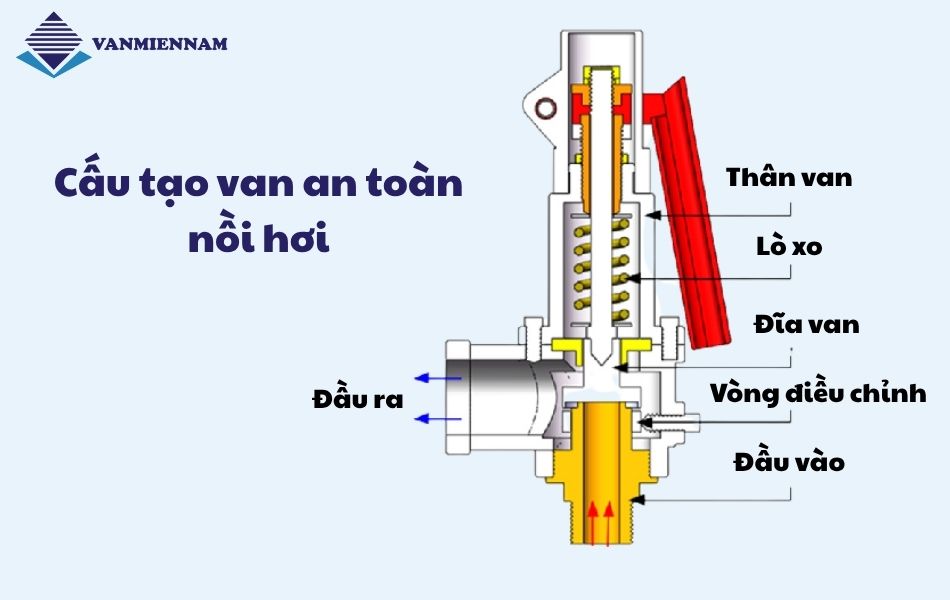

Cấu tạo van an toàn nồi hơi:

Van an toàn nồi hơi có cấu tạo chắc chắn, được chế tạo từ vật liệu chịu nhiệt – chịu áp, thường bao gồm:

• Thân van: Làm bằng gang cầu, thép rèn hoặc inox 304/316, chịu được nhiệt độ cao và môi trường hơi ẩm.
• Lò xo nén: Làm từ thép chuyên dụng, có độ đàn hồi ổn định ở nhiệt độ cao – giữ cho đĩa van đóng chặt đến khi đủ áp suất.
• Đĩa van & đệm kín: Làm từ hợp kim chịu nhiệt hoặc Teflon chịu nhiệt – đảm bảo kín hơi tuyệt đối.
• Tay giật: Cho phép kiểm tra tình trạng van hoặc xả hơi thủ công khi cần.
• Cổng vào – ra: Kết nối ren hoặc mặt bích, thông thường theo tiêu chuẩn JIS, DIN hoặc BS.

Cơ chế vận hành của van an toàn nồi hơi:

• Khi áp suất trong nồi hơi đạt mức giới hạn cài đặt, lực từ hơi nước sẽ lớn hơn lực nén lò xo, đẩy đĩa van mở ra → xả hơi nhanh chóng ra môi trường hoặc về ống xả, giảm áp suất trong hệ thống.
• Khi áp suất hạ xuống mức an toàn, lò xo sẽ đẩy đĩa van trở lại vị trí đóng, ngăn hơi tiếp tục thoát ra.
• Một số van được thiết kế theo cơ chế full lift (xả toàn phần) – đảm bảo thoát hơi nhanh và hiệu quả trong trường hợp áp tăng đột biến.

Tiêu chí kỹ thuật và quy định kiểm tra chất lượng:

• Van an toàn nồi hơi phải đáp ứng tiêu chuẩn an toàn áp lực như:
  • ASME Section I & VIII (Hoa Kỳ)
  • EN ISO 4126 (Châu Âu)
  • TCVN 7704 / QCVN 01:2008/BLĐTBXH (Việt Nam)
• Trước khi đưa vào sử dụng, van phải được kiểm định bởi cơ quan chức năng, có tem kiểm định và biên bản nghiệm thu.
• Mỗi van đều có thông số rõ ràng: áp suất cài đặt, lưu lượng xả, đường kính danh định.

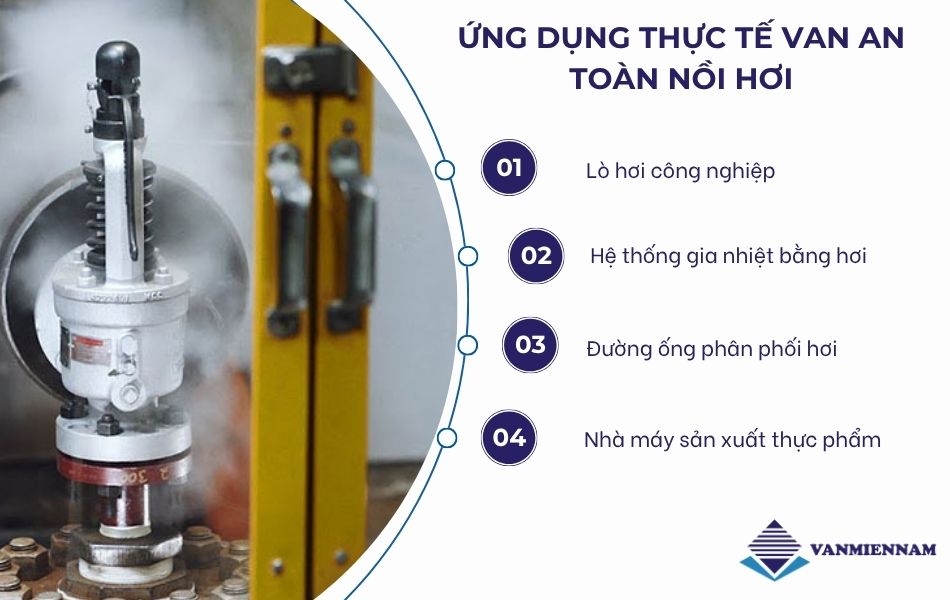

Ứng dụng thực tế van an toàn nồi hơi:

Van an toàn nồi hơi được sử dụng trong hầu hết các lĩnh vực sử dụng hơi nước áp suất cao:

• Lò hơi công nghiệp, nồi hơi dân dụng và nồi hấp tiệt trùng
• Hệ thống gia nhiệt bằng hơi trong nhà máy thực phẩm, dệt may, giấy, điện lực
• Đường ống phân phối hơi áp lực cao – trung – thấp
• Thiết bị trao đổi nhiệt, nồi súp áp suất cao, nồi cơm công nghiệp, hệ thống sấy hơi

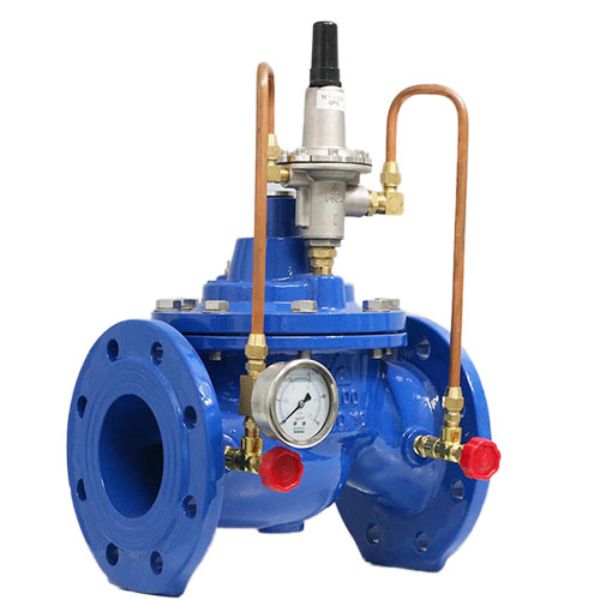

Van an toàn thủy lực dạng màng

Van an toàn thủy lực dạng màng hay còn gọi là van an toàn xả áp nước. Được thiết kế để loại bỏ áp lực dư thừa trong hệ thống đường ống nước. Thay vì sử dụng piston hoặc bi đóng mở, loại van này dùng màng đàn hồi để kiểm soát áp suất trong hệ thống chất lỏng thủy lực.

Cấu tạo van an toàn thủy lực dạng màng:

• Thân van: Thường làm bằng inox, gang hoặc nhựa kỹ thuật, chịu được áp suất cao và môi trường ăn mòn.
• Màng đàn hồi (Diaphragm): Là bộ phận chính, thường làm từ cao su EPDM, FKM hoặc PTFE, có tính đàn hồi và độ kín cao.
• Lò xo nén: Tạo lực giữ màng ở trạng thái đóng – có thể hiệu chỉnh ngưỡng áp suất mở van.
• Buồng áp: Nơi áp suất chất lỏng tác động trực tiếp lên màng.
• Cổng xả: Đưa chất lỏng về bồn chứa hoặc đường hồi khi quá áp xảy ra.

Nguyên lý hoạt động van an toàn thủy lực dạng màng:

• Khi áp suất trong hệ thống thủy lực ở mức an toàn, lò xo ép màng xuống, giữ kín van – không có dòng chảy thoát ra.
• Khi áp suất tăng vượt ngưỡng cài đặt, áp lực tác động lên màng lớn hơn lực ép của lò xo → màng bị đẩy lên → mở cổng xả, cho phép chất lỏng thoát ra → giảm áp.
• Khi áp suất trở lại bình thường, màng tự động đàn hồi về vị trí ban đầu, đóng kín lại cổng xả.

Ứng dụng thực tế van an toàn thủy lực dạng màng:

Van an toàn thủy lực dạng màng thường được sử dụng trong các hệ thống:

• Hệ thống cấp nước đô thị
• Máy lọc nước RO công nghiệp, hệ thống xử lý nước tinh khiết
• Cấp thoát nước tòa nhà
• Hệ thống thủy lực phòng sạch, máy kiểm định hoặc thiết bị điều áp chính xác

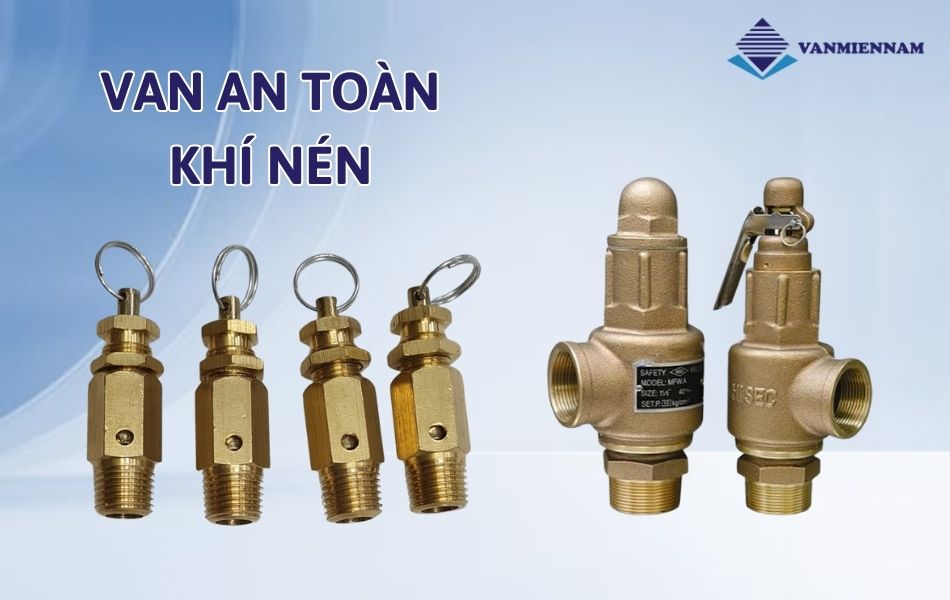

Van an toàn khí nén (Van an toàn máy nén khí)

Đây là loại van chuyên dùng cho máy nén khí, bình tích áp và đường ống khí nén áp lực cao. Van có chức năng xả khí tức thời khi áp suất vượt ngưỡng, nhằm bảo vệ thiết bị và đảm bảo an toàn cho người vận hành.

Đặc điểm nổi bật:

• Cấu tạo nhỏ gọn, dễ lắp đặt trên máy hoặc đường ống
• Xả khí nhanh, đóng kín sau khi giảm áp
• Có thể điều chỉnh áp suất xả (thường từ 6 – 12 bar)
• Dạng kết nối chủ yếu: ren ngoài 1/4″, 3/8″, 1/2″

Ứng dụng:

• Máy nén khí dạng piston và dạng trục vít
• Hệ thống khí nén trung tâm
• Trạm bơm khí tự động, bình chứa khí

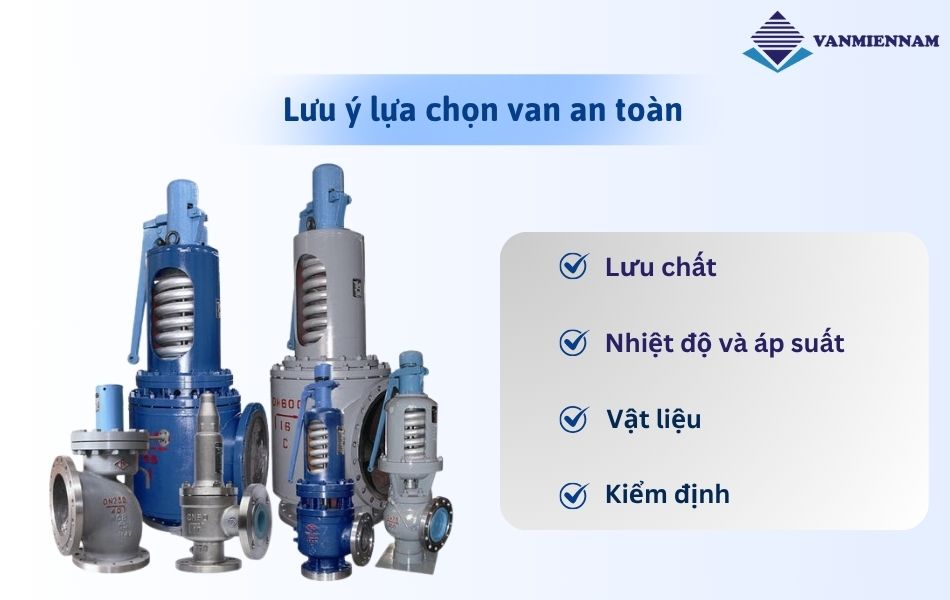

Lưu ý khi chọn van an toàn

Để van an toàn hoạt động đúng chức năng và đạt hiệu quả tối đa, bạn cần cân nhắc kỹ các yếu tố sau khi lựa chọn:

• Áp suất làm việc và áp suất cài đặt: Van nên được lựa chọn theo mức áp tối đa của hệ thống, thường cộng thêm 5–10% để đảm bảo an toàn.
• Loại lưu chất sử dụng: Mỗi loại chất lỏng hoặc khí (hơi nước, khí nén, dầu thủy lực…) sẽ yêu cầu vật liệu và thiết kế van khác nhau.
• Vật liệu chế tạo van: Gang, đồng, inox hay thép hợp kim – nên chọn theo môi trường làm việc (nhiệt độ, áp lực, độ ăn mòn…).
• Kết nối & kích thước: Cần đảm bảo tương thích với đường ống hiện có, tránh rò rỉ hoặc sai áp.
• Yêu cầu kiểm định: Một số ứng dụng đặc thù như lò hơi, bình áp lực phải dùng van có tem kiểm định, hồ sơ kỹ thuật đầy đủ.

Nếu bạn chưa chắc chắn loại van phù hợp với hệ thống. Đừng lo, Van miền nam luôn sẵn sàng tư vấn chi tiết theo từng ứng dụng thực tế, giúp bạn chọn đúng loại van cả về kỹ thuật lẫn chi phí.

Báo giá tham khảo van an toàn

Để giúp quý khách dễ hình dung mức chi phí khi lựa chọn thiết bị, dưới đây là bảng giá tham khảo một số dòng van an toàn phổ biến trên thị trường.

Loại van	Kích thước phổ biến	Giá tham khảo (VNĐ)
Van an toàn khí nén ren	1/4” – 1”	120.000 – 680.000
Van an toàn nồi hơi gang	DN15 – DN80	850.000 – 3.500.000
Van an toàn thủy lực	DN50 – DN200	1.200.000 – 10.500.000

Giá thực tế có thể thay đổi tùy theo vật liệu, kích thước, tiêu chuẩn kết nối và áp suất làm việc, vui lòng liên hệ trực tiếp để nhận báo giá chính xác và ưu đãi nhất.

Van an toàn là thiết bị không thể thiếu trong các hệ thống áp suất công nghiệp từ hơi nước, khí nén đến thủy lực. Việc lựa chọn đúng loại van phù hợp với môi trường làm việc và thông số kỹ thuật không chỉ giúp đảm bảo an toàn vận hành, mà còn kéo dài tuổi thọ hệ thống và giảm chi phí bảo trì về lâu dài.
