Van bi gang | Ren - Bích | DN15 - DN300

Nếu coi hệ thống đường ống là “mạch máu” của một nhà máy, thì những thiết bị điều tiết dòng chảy chính là “van tim” giúp mọi thứ hoạt động nhịp nhàng. Với mỗi loại van sẽ đóng những vai trò và chức năng riêng biệt, trong đó van bi gang là thiết bị quan trọng giúp lưu thông và ngăn chặn dòng chảy đi qua đường ống. Dòng van này có kích thước đa dạng, nhiều chủng loại, mẫu mã khác nhau. Để hiểu rõ hơn về van bi gang mời quý vị đọc ngay bài viết dưới đây của chúng tôi.

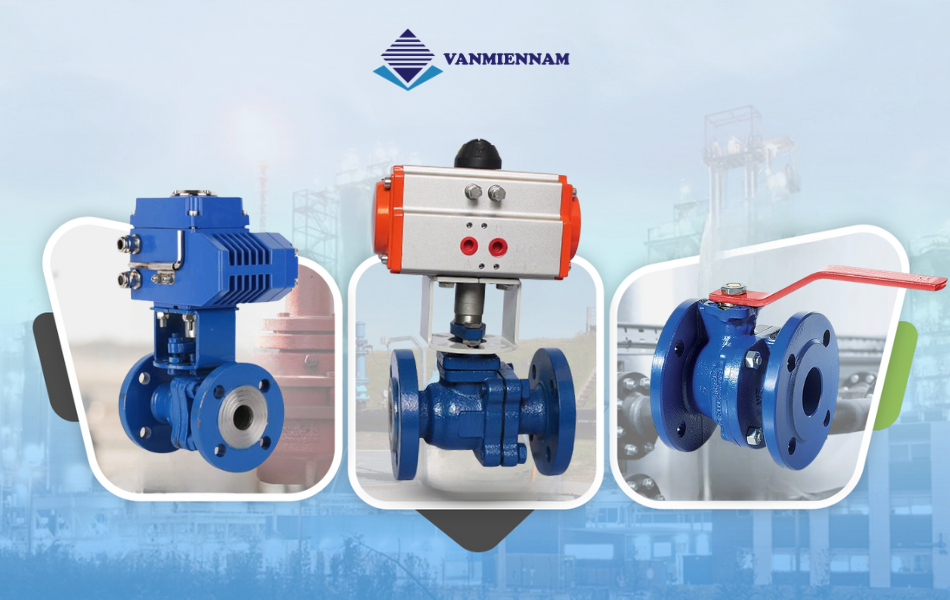

Van bi gang là gì?

Van bi gang là một loại van được chế tạo từ chất liệu gang cầu hoặc gang xám, thường được phủ lớp sơn epoxy hoặc lớp mạ để tăng khả năng chống ăn mòn và kéo dài tuổi thọ. Van hoạt động dựa trên cơ chế đóng/mở nhờ vào một quả bóng rỗng có lỗ xuyên tâm, có thể xoay 90 độ để điều tiết hoặc ngắt hoàn toàn dòng chảy của chất lỏng hoặc khí trong hệ thống ống dẫn.

Van được sản xuất theo các tiêu chuẩn áp suất phổ biến như PN10, PN16 và PN25 với khả năng làm việc trong dải nhiệt độ từ -10°C đến 250°C. Nhờ độ bền cơ học cao, vận hành ổn định và giá thành hợp lý thích hợp sử dụng trong các hệ thống cấp thoát nước, xử lý nước thải, hệ thống PCCC, HVAC và các công trình hạ tầng kỹ thuật khác.

Ứng dụng và chức năng của van bi gang

Van bi gang là thiết bị đóng ngắt dòng chảy được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp và dân dụng nhờ vào độ bền cao, khả năng vận hành ổn định và thiết kế chắc chắn. Chức năng chính của van là điều tiết, kiểm soát hoặc ngăn chặn hoàn toàn dòng lưu chất (nước, khí, hơi, dầu…) trong hệ thống đường ống thông qua cơ chế đóng/mở bằng bi xoay.

Nhờ vào cấu tạo van đơn giản, mẫu mã đa dạng cùng khả năng chống chịu tốt, thiết bị thích hợp dùng cho nhiều hệ thống như:

Hệ thống cấp thoát nước đô thị và khu công nghiệp
Hệ thống phòng cháy chữa cháy
Xử lý nước thải và nước sinh hoạt
Các hệ thống HVAC, làm mát, điều hòa trung tâm
Nhà máy lọc nước, trạm bơm, hệ thống bơm tăng áp
Ngành công nghiệp dầu khí, hóa chất nhẹ, thực phẩm – đồ uống

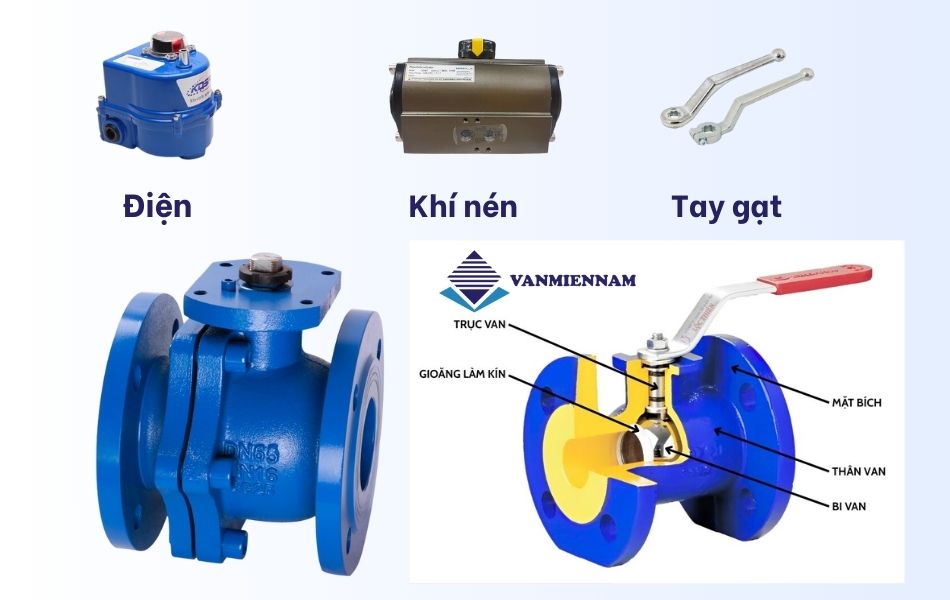

Cấu tạo và nguyên lý hoạt động của van bi gang

Van bi gang có cấu tạo gồm các bộ phận chính như: thân van, trục van, bi van, tay gạt (hoặc bộ truyền động) và gioăng làm kín.

Thân van được làm từ gang cầu hoặc gang xám. Đây là vật liệu có độ bền cơ học cao, chịu được áp suất lớn và thích hợp sử dụng trong môi trường nước, khí, dầu và một số loại chất thải công nghiệp. Van thường được kết nối với hệ thống đường ống thông qua mặt bích tiêu chuẩn JIS, DIN, ANSI, đảm bảo độ chắc chắn và dễ bảo trì.

Bên trong thân van là bi van, có thiết kế viên bi rỗng có lỗ xuyên tâm cho phép lưu chất đi qua khi van mở hoặc bị ngăn lại khi van đóng. Trục van kết nối giữa tay gạt và bi van, giúp truyền lực điều khiển. Xung quanh các bề mặt tiếp xúc là các gioăng làm kín, thường làm từ vật liệu cao su EPDM hoặc PTFE, có khả năng chống ăn mòn và chịu nhiệt tốt, giúp ngăn rò rỉ và đảm bảo độ kín trong quá trình vận hành.

Thiết bị có cơ chế vận hành đơn giản và dễ sử dụng. Với loại tay gạt, khi xoay tay gạt 90 độ theo chiều mở, trục van sẽ quay theo kéo theo bi van xoay để lỗ bi trùng với hướng dòng chảy, cho phép lưu chất đi qua, van ở trạng thái mở. Ngược lại, khi xoay tay gạt trở lại bi van quay về vị trí chắn dòng, ngăn hoàn toàn lưu chất, van ở trạng thái đóng.

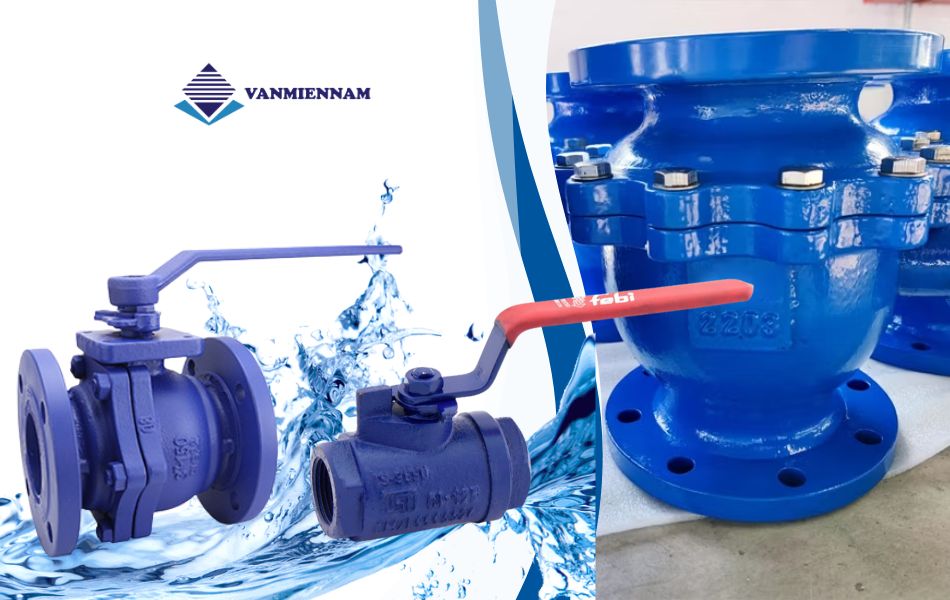

Phân loại van bi gang theo kết nối

Van bi gang hiện đang có 2 kiểu kết nối chính là nối ren và mặt bích. Chi tiết như sau:

Van bi gang nối ren

Là loại van được chế tạo từ chất liệu gang cầu hoặc gang xám, với hai đầu ren trong được gia công theo tiêu chuẩn ren phổ biến như BSP hoặc NPT. Thiết kế nhỏ gọn, dễ lắp đặt và tháo rời, van bi gang nối ren thường được sử dụng trong các hệ thống đường ống có kích thước nhỏ, áp suất và nhiệt độ làm việc ở mức trung bình.

Loại van này phù hợp với các ứng dụng dân dụng, hệ thống nước sinh hoạt, điều hòa không khí và các hệ thống dẫn chất lỏng trong phạm vi công nghiệp nhẹ.

Van bi gang mặt bích

Van bi gang mặt bích có thân van được đúc liền với hai mặt bích theo các tiêu chuẩn kết nối như JIS, ANSI hoặc BS. Mặt bích được liên kết với đường ống thông qua bu-lông và đệm làm kín, giúp đảm bảo độ kín cao và khả năng chịu áp lực lớn.

Van được sử dụng phổ biến trong các hệ thống cấp thoát nước, hệ thống PCCC, xử lý nước thải, công trình công nghiệp và các hệ thống HVAC cần độ ổn định và độ kín cao trong quá trình vận hành.

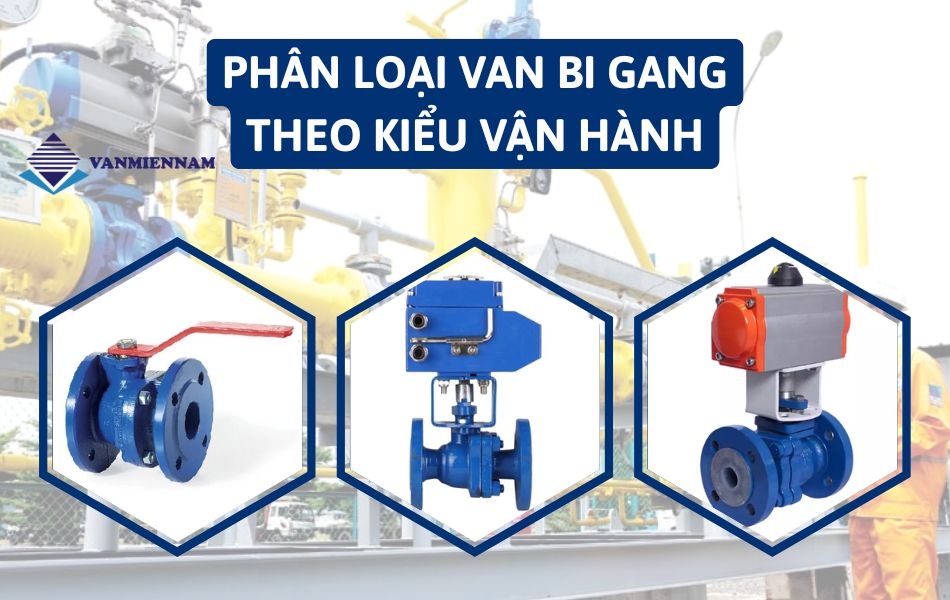

Phân loại theo phương thức vận hành

Dựa vào kiểu điều khiển mà có thể chia van bi gang theo 3 loại sau:

Van bi gang tay gạt

Là loại van vận hành thủ công bằng tay gạt giúp đóng mở dòng chảy chính xác, nhanh chóng. Cơ chế hoạt động đơn giản, dễ sử dụng và bảo trì, phù hợp cho các hệ thống không yêu cầu tự động hóa. Van bi gang tay gạt thường được ứng dụng trong các hệ thống cấp thoát nước, phòng cháy chữa cháy, xử lý nước sinh hoạt và các hệ thống công nghiệp nhẹ.

Van bi gang điều khiển điện

Thiết bị được tích hợp mô tơ điện để tự động điều khiển quá trình đóng/mở van. Với khả năng điều khiển từ xa hoặc lập trình đóng/mở theo chu kỳ, van phù hợp với các hệ thống cần kiểm soát lưu lượng chính xác và liên tục.

Van bi gang điện thường được sử dụng trong các hệ thống tự động hóa, xử lý nước thải, hệ thống HVAC, dây chuyền sản xuất và các công trình công nghiệp hiện đại.

Van bi gang điều khiển khí nén

Đây là dòng van thông minh, sử dụng áp lực khí nén để điều khiển trạng thái đóng/mở nhanh chóng và chính xác. Van được chế tạo từ chất liệu gang kết hợp với bộ điều khiển khí nén giúp giảm thời gian thao tác và tăng hiệu suất làm việc.

Van bi gang điều khiển khí nén được ứng dụng rộng rãi trong các dây chuyền sản xuất, hệ thống xử lý nước, nhà máy hóa chất, và các môi trường công nghiệp cần thao tác nhanh và liên tục bằng khí nén.

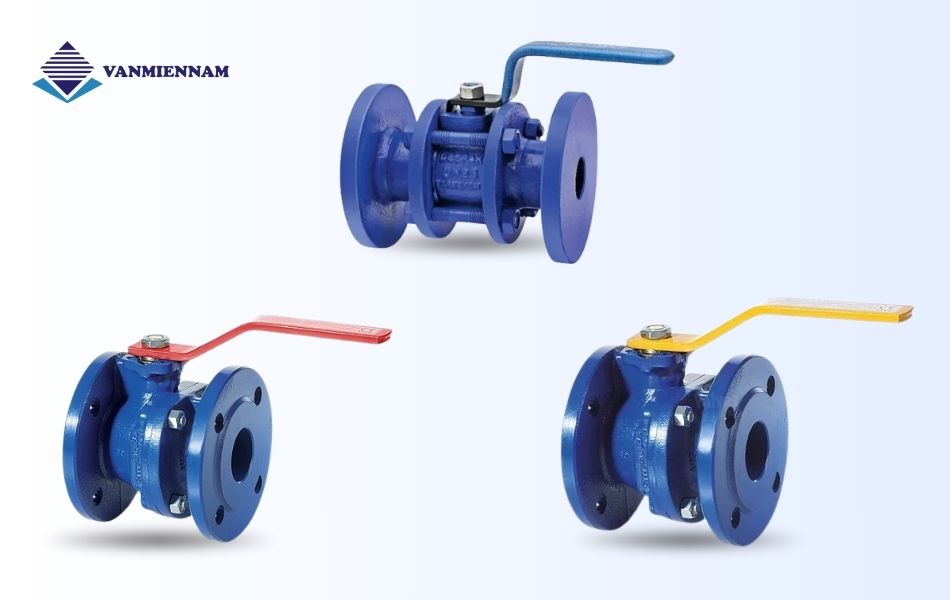

Phân loại theo tiêu chuẩn sản xuất

Van bi gang là thiết bị thủy lực quan trọng, được ứng dụng rộng rãi trong nhiều hệ thống, môi trường làm việc khác nhau nhờ vào sản phẩm được sản xuất theo các tiêu chuẩn như BS, JIS, DIN. Với mỗi tiêu chuẩn sẽ đáp ứng được từng yêu cầu của hệ thống, cụ thể như sau:

Van bi gang BS

Van bi gang BS là loại van được sản xuất theo tiêu chuẩn British Standard (BS), phổ biến tại thị trường Anh và các quốc gia sử dụng hệ đo lường Anh. Với thiết kế chú trọng đến độ bền và khả năng chịu áp lực cao, van bi gang BS thường có độ dày thân lớn, khả năng làm việc ổn định trong điều kiện khắc nghiệt. Ưu điểm nổi bật của dòng van này là độ kín cao, kết cấu chắc chắn và tuổi thọ lâu dài, phù hợp với các hệ thống cấp thoát nước, xử lý nước thải và công nghiệp nặng

Van bi gang JIS

Van bi gang JIS được chế tạo theo tiêu chuẩn của Nhật Bản (Japanese Industrial Standards), nổi bật với độ chính xác cao trong gia công và thiết kế gọn nhẹ, dễ lắp đặt. Van thường được ứng dụng phổ biến tại các nước châu Á, đặc biệt trong các nhà máy Nhật hoặc theo mô hình Nhật Bản. Ưu điểm lớn nhất của van bi gang JIS là khả năng vận hành ổn định, bền bỉ, phù hợp với các hệ thống hơi, nước, HVAC và các dây chuyền sản xuất cần sự chính xác cao.

Van bi gang DIN

Van bi gang DIN tuân theo tiêu chuẩn của Đức (Deutsches Institut für Normung) với yêu cầu kỹ thuật khắt khe, khả năng chịu áp lực và nhiệt độ cao. Van thường có thiết kế tối ưu về hiệu suất, kết hợp với độ bền cơ học vượt trội, phù hợp với các hệ thống công nghiệp nặng, dầu khí, hóa chất hoặc các nhà máy. Sản phẩm được đánh giá cao về độ an toàn, vật liệu đạt chuẩn và khả năng tương thích tốt với các hệ thống công nghiệp, sản xuất hay xây dựng, khai thác…

Top 3 thương hiệu van bi gang nổi tiếng hiện nay

Van bi gang FAF

FAF là thương hiệu van đến từ Thổ Nhĩ Kỳ nổi tiếng với chất lượng ổn định và giá thành hợp lý. Van bi gang FAF được sản xuất theo tiêu chuẩn châu Âu, có khả năng chịu áp suất và nhiệt độ tốt, thích hợp cho cả hệ thống dân dụng lẫn công nghiệp. Ưu điểm nổi bật của van FAF là độ bền cơ học cao, gioăng làm kín chất lượng và khả năng vận hành mượt mà. Đây là lựa chọn tối ưu cho các công trình cần thiết bị đáng tin cậy nhưng vẫn tiết kiệm chi phí đầu tư ban đầu.

Van bi gang Joeun

Van bi gang Joeun Hàn Quốc có thiết kế nhỏ gọn, dễ lắp đặt cùng khả năng đóng/mở nhanh và độ kín tuyệt đối. Điểm mạnh của sản phẩm này là độ bền gioăng vượt trội, thích hợp sử dụng trong các môi trường có áp lực trung bình và yêu cầu vận hành liên tục như hệ thống HVAC, cấp nước và xử lý nước thải.

Van bi gang Kitz

Kitz là thương hiệu đến từ Nhật Bản nổi tiếng toàn cầu trong lĩnh vực van công nghiệp với hơn 60 năm kinh nghiệm. Van bi gang Kitz được sản xuất với quy trình kiểm định nghiêm ngặt, vật liệu cao cấp và công nghệ tiên tiến, mang đến độ chính xác cao và tuổi thọ vượt trội.

Sản phẩm của Kitz thường được lựa chọn cho các dự án công nghiệp lớn, đòi hỏi chất lượng ổn định và hiệu suất vận hành cao như nhà máy nhiệt điện, lọc hóa dầu, và hệ thống cấp thoát nước đô thị.

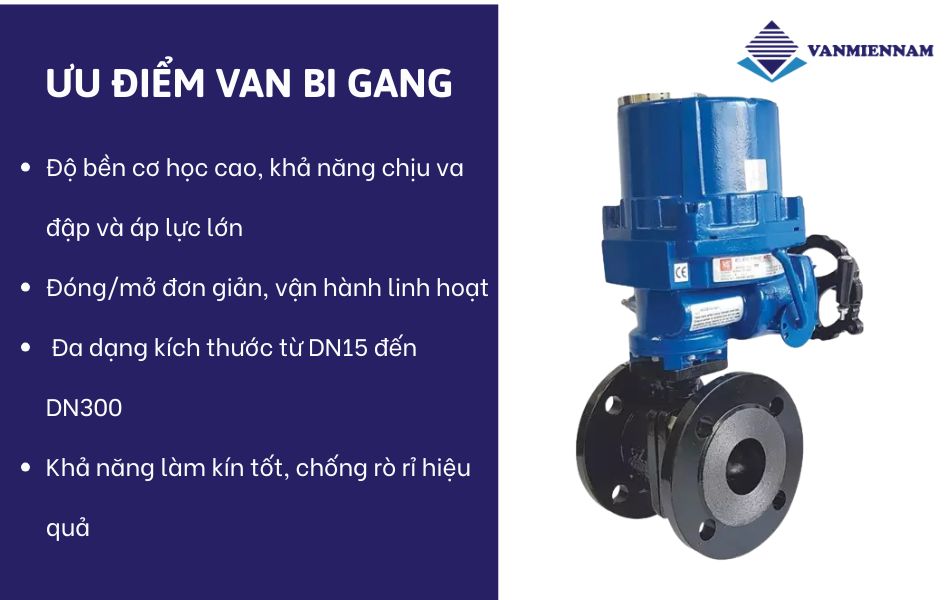

Tại sao van bi gang được ưa chuộng trong hệ thống

Được chế tạo từ vật liệu gang cầu hoặc gang xám có độ bền cơ học cao, khả năng chịu va đập và áp lực lớn, thích hợp sử dụng trong các hệ thống công nghiệp, cấp thoát nước và PCCC.
Van có cơ chế đóng/mở đơn giản, vận hành linh hoạt bằng tay gạt, tay quay hoặc hệ thống điều khiển điện, khí nén, giúp tiết kiệm thời gian thao tác và nâng cao hiệu suất làm việc.
Thiết kế đa dạng kích thước từ DN15 đến DN300 phù hợp với nhiều quy mô hệ thống đường ống từ dân dụng đến công nghiệp nặng.
Khả năng chịu áp lực cao lên đến PN16 – PN25 và nhiệt độ làm việc ổn định giúp van vận hành lâu dài, hạn chế hư hỏng, tiết kiệm chi phí bảo trì.
Van bi gang được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước thải, hệ thống HVAC, nhà máy nước, khai thác khoáng sản, dầu khí…
Khả năng làm kín tốt nhờ vào việc sử dụng gioăng cao su PTFE, EPDM, NBR tại điểm kết nối từ đó ngăn ngừa thất thoát lưu chất ra bên ngoài, đảm bảo được an toàn và tiết kiệm chi phí, nguyên vật liệu trong quá trình hoạt động.
Tùy thuộc vào hệ thống sử dụng mà quý khách dễ dàng sử dụng loại van có kết nối phù hợp theo kiểu nối ren hoặc mặt bích, theo tiêu chuẩn JIS, BS, DIN, ANSI…
