Van bướm tay quay KBV Thổ Nhĩ Kỳ | Wafer - Mặt bích

Trong các hệ thống cấp thoát nước và công nghiệp hiện nay, van bướm tay quay KBV là thiết bị được tin dùng nhờ khả năng kiểm soát dòng chảy hiệu quả, vận hành ổn định và độ bền cao. Sản phẩm được thiết kế với nhiều kích thước, vật liệu và tiêu chuẩn kết nối khác nhau, giúp đáp ứng linh hoạt cho nhiều môi trường làm việc. Để hiểu rõ hơn về cấu tạo, nguyên lý và ưu điểm của dòng van này, hãy cùng khám phá chi tiết trong bài viết dưới đây cùng Van Miền Nam.

Table of Contents

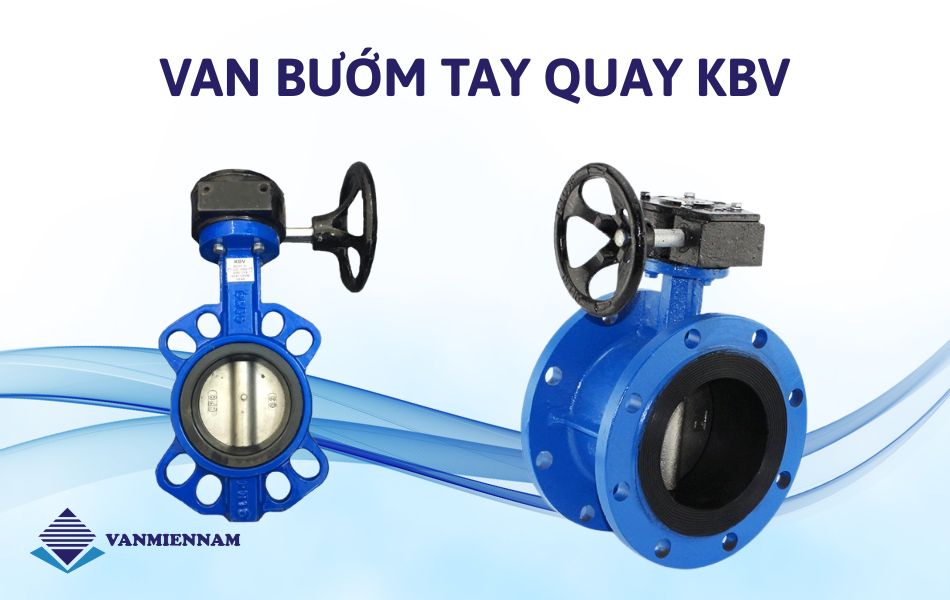

Van bướm tay quay KBV là gì?

Van bướm tay quay KBV là thiết bị chuyên dụng dùng để điều khiển và điều tiết dòng chảy của chất lỏng, khí hoặc hơi trong các hệ thống đường ống công nghiệp. Sản phẩm được thiết kế nhằm mang lại khả năng kiểm soát lưu lượng ổn định, chính xác và dễ vận hành. Van hoạt động thông qua cơ cấu tay quay kết hợp hộp số, giúp người sử dụng điều chỉnh vị trí đĩa van linh hoạt, đóng/mở nhẹ nhàng ngay cả trong các hệ thống có kích thước lớn hoặc áp lực cao. Với thiết kế tối ưu và độ bền cao, van bướm KBV là giải pháp hiệu quả cho nhiều lĩnh vực như cấp thoát nước, HVAC, PCCC, khai thác, xây dựng….

Thông số kỹ thuật van bướm tay quay KBV

Kích thước van: DN50 – DN600
Kiểu kết nối: Wafer (kẹp bích) hoặc Lug (tai bích)
Tiêu chuẩn kết nối: DIN, ANSI, JIS, BS
Vật liệu thân van: Gang cầu (GGG40/ GGG50) phủ sơn Epoxy
Vật liệu đĩa: Inox 304/ Inox 316 hoặc gang mạ
Vật liệu trục: Thép không gỉ (SS410/ SS420)
Vật liệu gioăng: EPDM/ NBR/ PTFE
Kiểu điều khiển: Tay quay vô lăng kết hợp hộp số
Nhiệt độ làm việc: -10 ~ 120°C
Áp suất làm việc: PN10, PN16
Môi trường làm việc: Nước sạch, nước thải, khí, hơi, hóa chất nhẹ
Thương hiệu: KBV
Xuất xứ: Thổ Nhĩ Kỳ

Cấu tạo và nguyên lý hoạt động của van bướm tay quay KBV

Van bướm tay quay KBV có nhiều kích thước, kiểu kết nối và chất liệu van khác nhau nhưng chúng đều có cấu tạo và nguyên lý hoạt động giống nhau. Chi tiết như sau:

Cấu tạo van

Van bướm tay quay KBV được cấu thành từ các bộ phận chính sau:

Thân van: Là lớp vỏ bên ngoài, thường được chế tạo từ gang cầu, gang dẻo hoặc inox, có khả năng chịu áp lực và chống ăn mòn tốt. Bộ phận này giúp bảo vệ các chi tiết bên trong và kết nối trực tiếp với hệ thống đường ống theo nhiều tiêu chuẩn khác nhau.
Đĩa van: Là bộ phận trực tiếp tiếp xúc với lưu chất và điều tiết dòng chảy. Đĩa thường được làm từ inox hoặc thép phủ epoxy, có khả năng chống mài mòn và chịu lực tốt. Khi vận hành, đĩa sẽ xoay để đóng/mở hoặc điều chỉnh lưu lượng.
Trục van: Đóng vai trò truyền lực từ tay quay xuống đĩa van nên yêu cầu độ cứng cao, chống cong vênh và chịu tải tốt để đảm bảo van hoạt động ổn định trong thời gian dài.
Bộ truyền động tay quay: Đây là điểm nổi bật của van KBV, sử dụng tay quay kết hợp hộp số trợ lực giúp giảm lực vận hành. Nhờ đó, người dùng có thể điều khiển van một cách nhẹ nhàng, chính xác, đặc biệt với các van kích thước lớn.
Gioăng làm kín: Thường được làm từ EPDM, NBR hoặc PTFE, có nhiệm vụ tạo độ kín giữa đĩa và thân van, ngăn ngừa rò rỉ lưu chất. Đây là bộ phận quan trọng quyết định độ kín và hiệu suất làm việc của van.

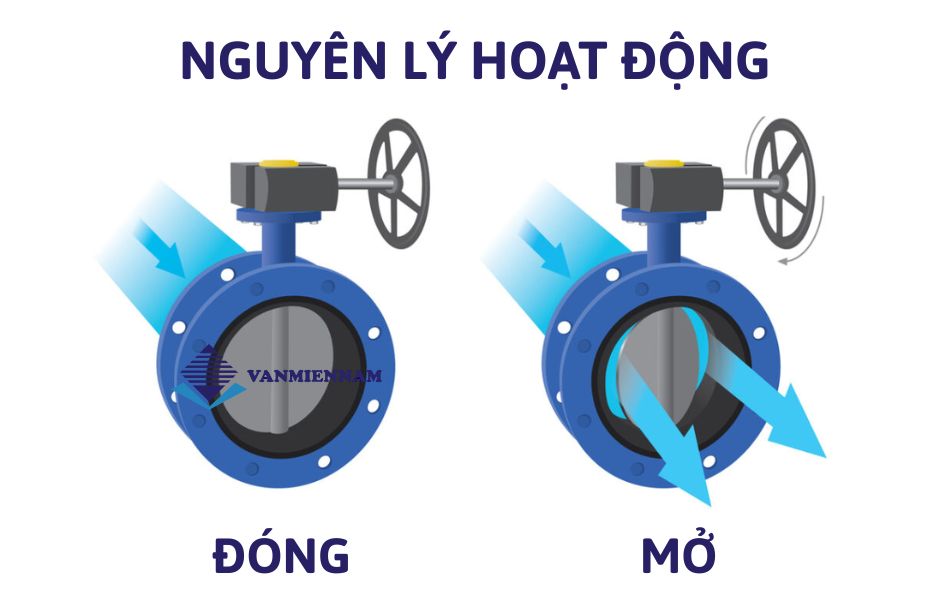

Nguyên lý hoạt động

Van bướm tay quay KBV hoạt động dựa trên cơ chế xoay của đĩa van quanh trục, tương tự các dòng van bướm khác nhưng được hỗ trợ bởi hộp số giúp tăng độ chính xác khi vận hành.

Khi người vận hành xoay tay quay, lực sẽ được truyền qua hộp số đến trục van, làm đĩa van quay theo một góc tương ứng. Tùy vào vị trí của đĩa van, trạng thái hoạt động sẽ thay đổi như sau:

Van mở hoàn toàn: Khi tay quay được xoay hết hành trình, đĩa van nằm song song với dòng chảy, cho phép lưu chất đi qua tối đa với tổn thất áp suất thấp.
Van đóng hoàn toàn: Khi xoay tay quay theo chiều ngược lại, đĩa van sẽ vuông góc với dòng chảy, ngăn chặn hoàn toàn lưu chất đi qua.
Van mở một phần: Đĩa van dừng ở các góc trung gian, giúp điều tiết lưu lượng theo nhu cầu thực tế của hệ thống.

Ưu điểm nổi bật van bướm tay quay KBV

Chống ăn mòn, độ bền cao: Nhờ lớp sơn phủ epoxy chất lượng cao cùng vật liệu thân gang cầu và đĩa inox, van bướm tay quay KBV có khả năng chống gỉ sét, chống ăn mòn và chịu được môi trường làm việc khắc nghiệt giúp nâng cao tuổi thọ và giảm chi phí bảo trì.
Vận hành nhẹ nhàng, tiết kiệm lực: Van được trang bị tay quay kết hợp hộp số trợ lực, giúp tăng mô men xoắn và giảm lực tác động nên người vận hành có thể đóng/mở van dễ dàng, nhanh chóng và an toàn, kể cả với kích thước lớn.
Khả năng kết nối linh hoạt: Thiết kế dạng wafer hoặc lug cho phép van dễ dàng lắp đặt với nhiều tiêu chuẩn mặt bích khác nhau như DIN, ANSI, JIS, BS. Việc tháo lắp, thay thế cũng trở nên thuận tiện và nhanh chóng hơn.
Điều tiết lưu lượng chính xác: Cơ chế xoay đĩa van linh hoạt cho phép điều chỉnh nhiều góc mở khác nhau, giúp kiểm soát lưu lượng dòng chảy chính xác theo yêu cầu của hệ thống.
Cấu tạo van chắc chắn, vận hành ổn định: Sản phẩm được sản xuất theo tiêu chuẩn Châu Âu với vật liệu chất lượng cao và quy trình kiểm soát nghiêm ngặt, đảm bảo độ cứng vững, hoạt động ổn định trong thời gian dài.
Thiết kế gọn nhẹ, tối ưu không gian: Với kiểu dáng nhỏ gọn, trọng lượng không quá lớn, van KBV giúp tiết kiệm diện tích lắp đặt, phù hợp với nhiều hệ thống từ dân dụng đến công nghiệp.

Van Miền Nam – Tổng kho van bướm tay quay KBV uy tín, chất lượng

Van bướm tay quay KBV là dòng sản phẩm được sử dụng phổ biến trên thị trường hiện nay, tuy nhiên để lựa chọn được sản phẩm chính hãng, chất lượng cao và đầy đủ giấy tờ CO/CQ không phải là điều dễ dàng. Vì vậy, khách hàng nên ưu tiên lựa chọn những đơn vị cung cấp uy tín, có kinh nghiệm lâu năm trong lĩnh vực van công nghiệp.

Với mục tiêu mang đến giải pháp tối ưu cho hệ thống đường ống, Van Miền Nam tự hào là đơn vị chuyên nhập khẩu và phân phối các dòng van bướm tay quay KBV chính hãng từ Thổ Nhĩ Kỳ. Tất cả sản phẩm tại đây đều được nhập khẩu trực tiếp, đảm bảo nguyên đai nguyên kiện, đầy đủ chứng từ CO – CQ, đáp ứng các tiêu chuẩn chất lượng khắt khe trong công nghiệp.

Không chỉ cung cấp sản phẩm chất lượng, Van Miền Nam còn cam kết chính sách bảo hành rõ ràng, hỗ trợ đổi trả linh hoạt, cùng với nguồn hàng luôn sẵn kho số lượng lớn, đáp ứng nhanh chóng mọi nhu cầu từ dự án nhỏ đến công trình quy mô lớn. Bên cạnh đó, đội ngũ tư vấn giàu kinh nghiệm luôn sẵn sàng hỗ trợ khách hàng lựa chọn đúng model phù hợp, cung cấp báo giá cạnh tranh, tài liệu kỹ thuật chi tiết và giải pháp tối ưu nhất cho từng hệ thống.

Hy vọng những thông tin trên sẽ giúp Quý khách hiểu rõ hơn về van bướm tay quay KBV cũng như lựa chọn được sản phẩm phù hợp. Đừng quên liên hệ với Van Miền Nam để được tư vấn và báo giá nhanh chóng, chính xác.
