Van bướm tín hiệu điện là gì? Cấu tạo, Nguyên lý hoạt động

Bạn đang tìm kiếm thiết bị điều khiển và kiểm soát lưu chất thông minh, chính xác cho hệ thống đường ống? Hãy tham khảo van bướm tín hiệu điện. Đây là giải pháp tối ưu giúp tối ưu hóa quá trình vận hành, thuận tiện trong việc giám sát và điều khiển dòng chảy từ xa thông qua tín hiệu điện.

Van có thiết kế nhỏ gọn, cấu tạo chắc chắn, độ bền cao và kèm hộp số trợ lực giúp đóng mở dễ dàng. Sản phẩm phù hợp dùng trong các lĩnh vực như xử lý nước, dầu khí, thực phẩm, và nhiều ngành công nghiệp khác. Cùng Van Miền Nam tìm hiểu chi tiết hơn về thiết bị trong bài viết dưới đây.

Table of Contents

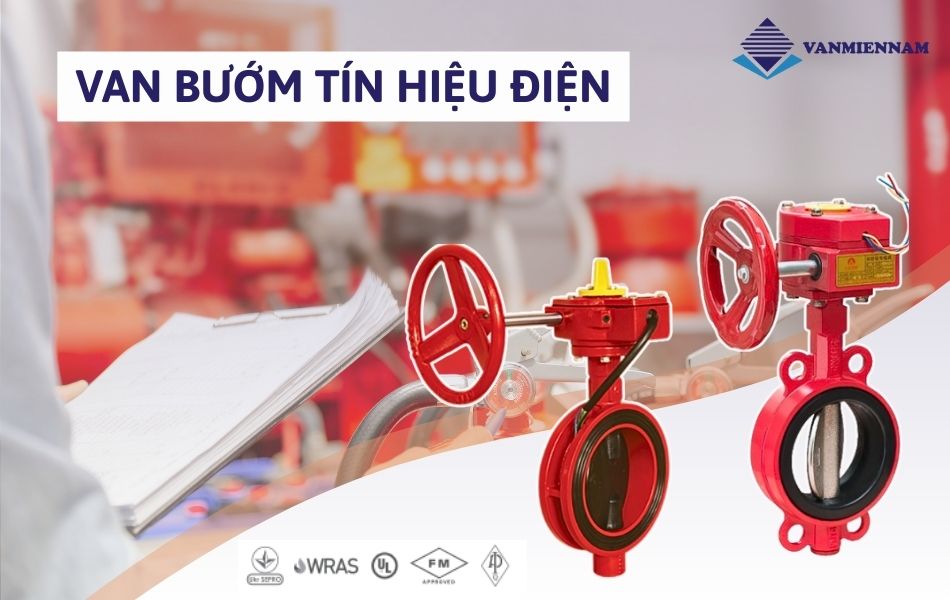

Tìm hiểu chi tiết về van bướm tín hiệu điện

Van bướm tín hiệu điện là dòng van công nghiệp được sử dụng phổ biến hiện nay với chức năng chính là kiểm soát trạng thái đóng hoặc mở của van thông qua bộ tín hiệu điện gắn ở phần tay quay từ đó giúp người vận hành dễ dàng giám sát tình trạng làm việc của hệ thống.

Sản phẩm có khả năng cung cấp tín hiệu hoạt động nhanh chóng, chính xác giúp người vận hành dễ dàng quản lý và theo dõi quá trình đóng mở từ đó nâng cao được hiệu suất vận hành, đảm bảo an toàn cho hệ thống.

Van này thường được làm từ chất liệu kim loại gang, inox có phủ lớp sơn bảo vệ epoxy màu đỏ bên ngoài cùng dải kích thước từ DN50 đến DN300 phù hợp lắp đặt với nhiều hệ thống như PCCC, Sprinkler, bọt foam…hoặc khu vực khó quan sát, khuất tầm nhìn.

Cấu tạo và cách thức vận hành của van bướm tín hiệu điện

Van bướm tín hiệu điện có cấu tạo chắc chắn, khả năng làm kín tốt và vận hành bằng tay quay vô lăng có kèm công tắc giám sát hành trình giúp theo dõi hoạt động đóng mở của van từ xa hiệu quả.

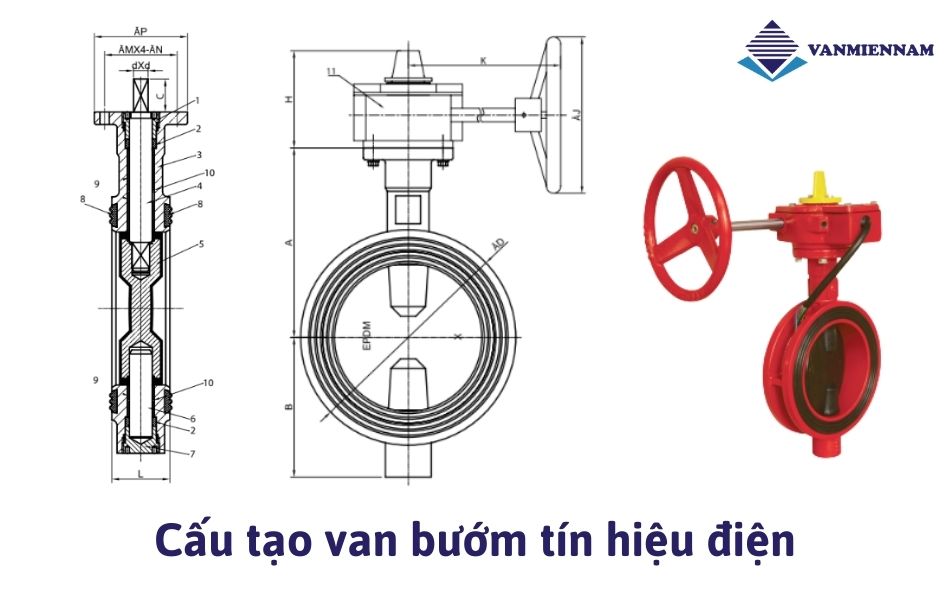

Cấu tạo van bướm tín hiệu điện

Thân van: Được đúc từ gang cầu FCD450, có độ bền cơ học cao. Bề mặt bên ngoài được phủ một lớp sơn Epoxy màu đỏ với độ dày ≥300 μm, giúp bảo vệ van khỏi tác động của môi trường, đồng thời đảm bảo tuổi thọ cao khi làm việc trong hệ thống nước.
Vòng đệm: Làm từ cao su EPDM cao cấp, có khả năng đàn hồi tốt, được đúc sẵn và gắn cố định vào thân van. Đây là bộ phận giúp tăng độ kín, ngăn ngừa hiện tượng rò rỉ khi van vận hành.
Đĩa van: Có thiết kế dạng hình tròn, sản xuất từ inox CF8/CF8M chống ăn mòn tốt, có độ dày phù hợp với môi trường nước và chất lỏng công nghiệp.
Trục van: Đóng vai trò quan trọng, giúp truyền lực từ đĩa tay quay vô lăng xuống đĩa van để điều khiển đóng mở. Trục van thường làm từ kim loại như inox 304, inox 316 có thể chịu được áp lực lớn, chống va đập tốt.
Bộ tín hiệu điện: Đây là điểm đặc trưng của dòng van này. Hộp tín hiệu điện có 03 dây: Dây trắng báo trạng thái mở, dây đen báo trạng thái đóng và dây đỏ dùng làm trung hòa. có nhiệm vụ truyền tín hiệu về phòng điều khiển để giám sát trạng thái làm việc của van.
Bộ phận điều khiển: Là tay quay vô lăng có kèm hộp số trợ lực giúp làm giảm lực khi vận hành, để đóng mở van dễ dàng hơn.

Cách thức vận hành van bướm tín hiệu điện

Van hoạt động dựa trên thao tác quay vô lăng tay quay, truyền lực xuống trục van để điều khiển cánh van quay một góc 90 độ.

Khi người vận hành quay tay quay để mở van, cánh van xoay song song với hướng dòng chảy, cho phép lưu chất đi qua tối đa. Đồng thời, hộp tín hiệu điện sẽ gửi thông báo trạng thái “mở” về phòng điều khiển thông qua dây trắng.
Ngược lại, khi van được quay về vị trí đóng, cánh van xoay vuông góc với hướng dòng chảy, ngăn hoàn toàn lưu lượng đi qua đường ống. Lúc này, dây đen trong bộ tín hiệu điện sẽ gửi trạng thái “đóng” về hệ thống trung tâm.

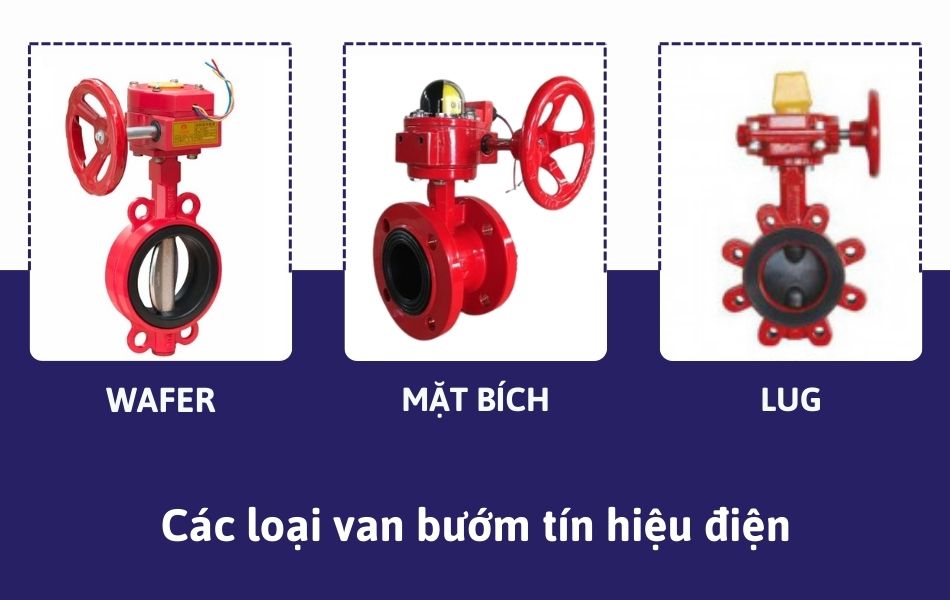

Các loại van bướm tín hiệu điện dùng nhiều hiện nay

Tùy thuộc vào hệ thống mà việc lựa chọn kiểu kết nối lắp đặt van bướm vào đường ống là vô cùng quan trọng. Chúng đảm bảo được độ kín, khả năng hoạt động ổn định, chắc chắn khi vận hành. Với dòng van bướm tín hiệu điện có 3 phương thức kết nối như sau:

Van bướm tín hiệu điện Wafer

Là dòng van bướm được thiết kế theo kiểu kết nối Wafer tiêu chuẩn, với phần thân van có từ 2 đến 4 lỗ ren dùng để lắp bu lông cố định van vào giữa hai mặt bích của đường ống. Khi các bulông được siết chặt, van sẽ được kẹp chắc chắn ở giữa, đảm bảo độ kín và độ ổn định trong quá trình vận hành.

Van bướm tín hiệu điện mặt bích

Có thiết kế phần thân van đúc liền 2 mặt bích cho phép lắp đặt trực tiếp vào đường ống chắc chắn, hạn chế tối đa rò rỉ lưu chất ra bên ngoài. Mặt bích được sản xuất theo tiêu chuẩn JIS, DIN, ANSI, BS phù hợp lắp đặt với nhiều hệ thống công nghiệp, xây dựng và dùng được trong môi trường khắc nghiệt có nhiệt độ và áp suất làm việc cao.

Van bướm tín hiệu điện Lug

Loại van này có ưu điểm nổi bật là tháo lắp linh hoạt, dễ dàng lắp đặt thuận tiện cho việc sửa chữa, bảo dưỡng bảo trì mà không cần tháo rời đường ống hay ngắt lưu chất. Sử dụng van bướm tín hiệu điện Lug mang lại hiệu suất vận hành cao, tiết kiệm được nhiều chi phí và sức lực khi đóng mở van.

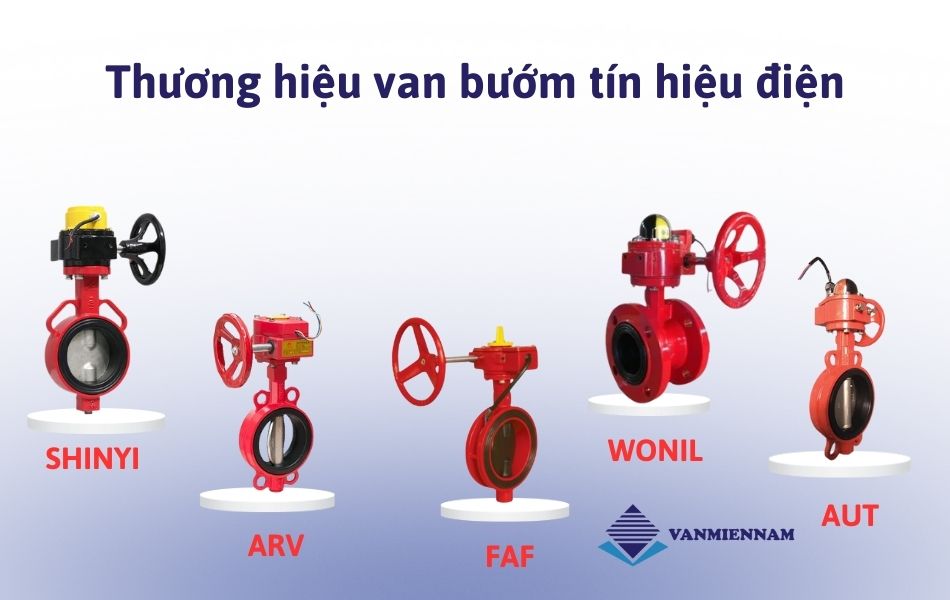

Top 5 thương hiệu van bướm tín hiệu điện nối tiếng

Là dòng van công nghiệp được sử dụng rộng rãi trong các hệ thống PCCC, môi trường có nhiệt độ cao với chức năng lưu thông và ngăn chặn dòng chảy chính xác, nhanh chóng. Van bướm tín hiệu điện được nhiều thương hiệu sản xuất với cấu tạo và ưu điểm nổi bật khác nhau. Do đó quý khách cần tìm hiểu thật kỹ để lựa chọn được thiết bị phù hợp với hệ thống và tiết kiệm chi phí đầu tư. Tham khảo ngay 5 thương hiệu uy tín, được sử dụng nhiều hiện nay:

Thương hiệu Wonil – Hàn Quốc

Wonil là thương hiệu van bướm tín hiệu điện cao cấp, được người tiêu dùng đánh giá cao và tin tưởng sử dụng trong các hệ thống nước, pccc, nhà máy công nghiệp…Thiết bị sử dụng hệ thống bánh răng trợ lực giúp thao tác đóng mở nhẹ nhàng, dễ dàng kết hợp với công tắc giám sát hành trình thuận tiện cho việc giám sát trạng thái hoạt động của van.

Thương hiệu FAF – Thổ Nhĩ Kỳ

Van bướm tín hiệu điện FAF là sản phẩm có xuất xứ Thổ Nhĩ Kỳ đạt tiêu chuẩn Châu Âu có dải kích thước đa dạng từ DN50 – DN250. Van thiết kế kết nối kiểu wafer đa tiêu chuẩn nên dễ dàng lắp đặt với nhiều hệ thống.

Đặc điểm nổi bật của hiệu này là thiết kế gioăng van dạng nổi tràn viền, đảm bảo độ kín tuyệt đối ngăn ngừa thất thoát lưu chất và giúp van hoạt động được trơn tru, hạn chế tiếng ồn, hư hỏng.

Thương hiệu ARV – Malaysia

Là dòng sản phẩm đến từ thương hiệu công nghiệp hàng đầu Malaysia, được đánh giá cao bởi độ bền và độ chính xác trong vận hành. Van có kết nối dạng mặt bích với áp suất làm việc PN16, phù hợp lắp đặt cho nhiều loại công trình từ dân dụng đến công nghiệp.

Nhờ tích hợp bộ tín hiệu điện thông minh, van giúp người vận hành giám sát tình trạng đóng/mở dễ dàng, đảm bảo an toàn và hiệu quả cho toàn hệ thống.

Thương hiệu AUT – Malaysia

Van bướm tín hiệu điện hiệu AUT được tích hợp hộp tín hiệu điện kết nối với tủ điều khiển trung tâm thông qua nguồn điện DC24V, giúp theo dõi tình trạng đóng/mở của van theo thời gian thực. Thân van được đúc từ gang dẻo, đĩa van và trục van được làm bằng Inox CF8, có khả năng chịu ăn mòn và áp lực cao tới 25 bar.

Thương hiệu Shinyi – Đài Loan

Là dòng van tay quay kết hợp tín hiệu điện, sản xuất bởi thương hiệu uy tín Shinyi Đài Loan có nhiệm vụ đóng mở giúp lưu thông chất lỏng, nước, bọt foam trong các hệ thống pccc công nghiệp, nhà xưởng, chưng cư, cao tầng…

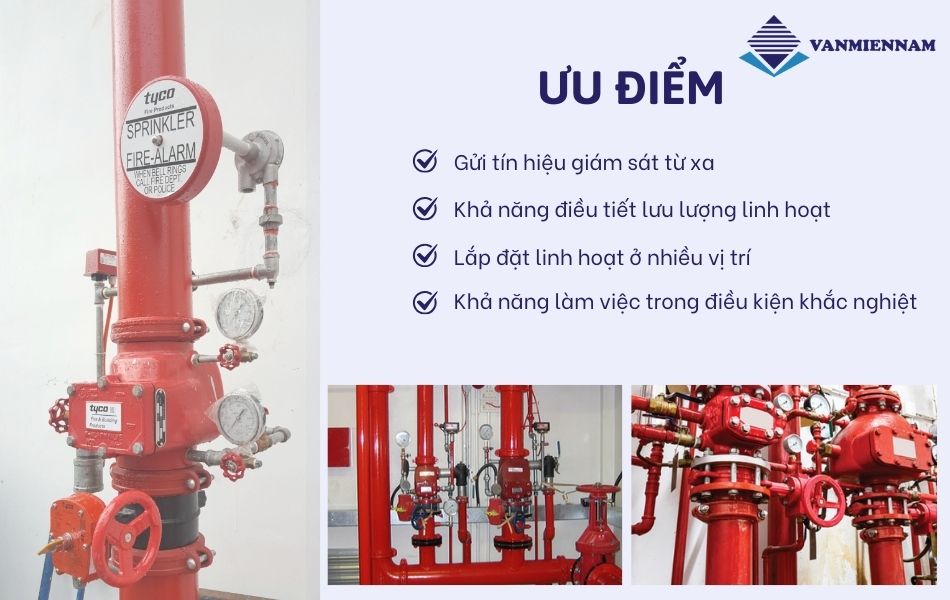

Đánh giá tính năng vượt trội của van bướm tín hiệu điện

Gửi tín hiệu giám sát từ xa: Van bướm tín hiệu điện có khả năng truyền tín hiệu đóng/mở về phòng điều khiển trung tâm, giúp người vận hành dễ dàng theo dõi tình trạng hoạt động của van từ xa, đảm bảo hệ thống luôn được giám sát chính xác và kịp thời.
Khả năng điều tiết lưu lượng linh hoạt: Thiết kế đĩa van dạng cánh bướm cho phép điều chỉnh lưu lượng dòng chảy theo nhiều mức độ khác nhau, đáp ứng tốt nhu cầu kiểm soát lưu lượng lớn hoặc nhỏ trong các hệ thống.
Lắp đặt linh hoạt ở nhiều vị trí: Có thể lắp đặt tại các vị trí cao, thấp, âm sàn hoặc những nơi có không gian hẹp mà vẫn đảm bảo hiệu suất hoạt động.
Khả năng làm việc trong điều kiện khắc nghiệt: Van bướm tín hiệu điện có thể vận hành tốt ở môi trường ngoài trời, nơi có độ ẩm cao hoặc môi trường hóa chất, nhiệt độ và áp lực lớn mà không bị ảnh hưởng đến hiệu suất và tuổi thọ của van.
Đa dạng kích thước và chủng loại: Sản phẩm có nhiều kích cỡ và kết nối khác nhau nên dễ dàng lựa chọn theo nhu cầu thực tế của từng công trình, hệ thống. Bên cạnh đó, van còn có xuất xứ từ nhiều nước khác nhau nên có nhiều mức giá, tiêu chuẩn, chất lượng cho người dùng lựa chọn.
Lắp đặt và thay thế dễ dàng: Thiết kế gọn nhẹ, cấu tạo đơn giản nên việc lắp đặt, bảo trì hay thay thế rất thuận tiện, tiết kiệm thời gian và chi phí thi công.

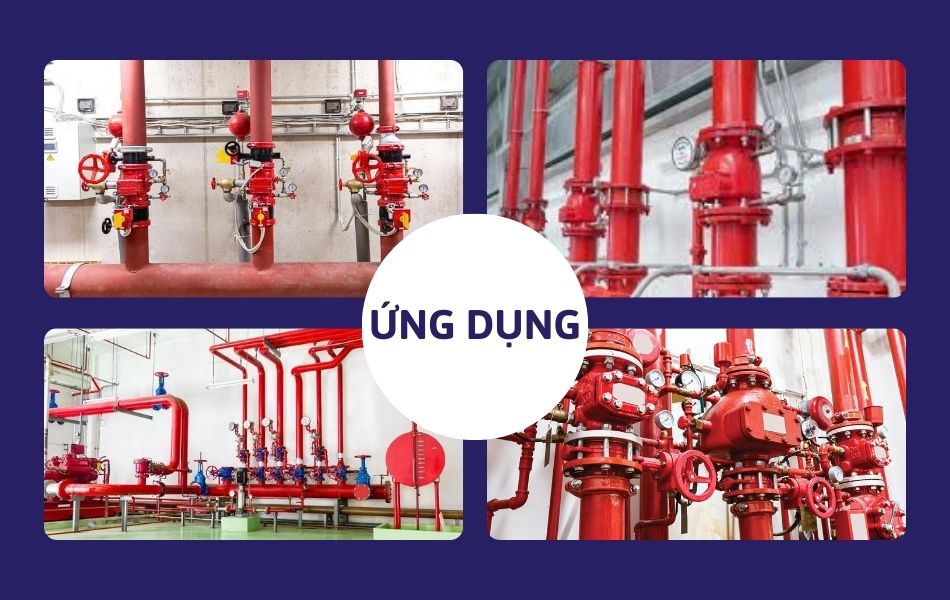

Hệ thống nào sử dụng van bướm tín hiệu điện ?

Van bướm tín hiệu điện là thiết bị được ứng dụng rộng rãi trong nhiều loại hệ thống công nghiệp và dân dụng nhờ khả năng giám sát trạng thái đóng/mở từ xa và điều tiết lưu lượng linh hoạt. Dưới đây là các hệ thống phổ biến sử dụng van bướm tín hiệu điện:

Hệ thống phòng cháy chữa cháy (PCCC)

Lắp đặt trên các tuyến ống chính, tuyến nhánh, ống cấp nước cho sprinkler.
Giúp giám sát tình trạng van trong tủ điều khiển trung tâm.
Cho phép cô lập từng khu vực khi bảo trì mà không ảnh hưởng đến toàn hệ thống.

Hệ thống cấp thoát nước

Ứng dụng trong nhà máy xử lý nước, hệ thống cấp nước đô thị, khu công nghiệp.
Quản lý lưu lượng nước, kiểm tra trạng thái đóng/mở tại các vị trí khó tiếp cận như hầm, bể chứa, trạm bơm ngầm.

Hệ thống HVAC (Điều hòa không khí trung tâm)

Kiểm soát lưu lượng nước lạnh/nóng trong hệ thống ống dẫn.
Dễ dàng giám sát tình trạng van trong tòa nhà, trung tâm thương mại, nhà máy sản xuất.

Hệ thống công nghiệp và nhà máy

Dùng trong các nhà máy thực phẩm, dược phẩm, hóa chất, xử lý nước thải…
Van giúp điều tiết dòng chảy các chất lỏng và khí trong dây chuyền sản xuất, đồng thời giám sát trạng thái hoạt động để đảm bảo an toàn.

Van Miền Nam – Nhà cung cấp van bướm tín hiệu điện uy tín 16 năm

Để lựa chọn được sản phẩm van bướm tín hiệu điện chất lượng, ổn định và phù hợp với hệ thống, việc tìm đến một đơn vị cung cấp uy tín là vô cùng quan trọng. Van Miền Nam với hơn 16 năm kinh nghiệm trong lĩnh vực phân phối thiết bị công nghiệp tự hào là một trong những đơn vị hàng đầu chuyên cung cấp van bướm tín hiệu điện chính hãng, đáp ứng tốt cho các công trình dân dụng và công nghiệp trên toàn quốc.

Khi mua van bướm tín hiệu điện tại Van Miền Nam, quý khách hàng sẽ nhận được:

Sản phẩm chính hãng, được nhập khẩu trực tiếp.
Chất lượng đảm bảo, đầy đủ chứng chỉ CO, CQ, độ bền cao, vận hành ổn định.
Đa dạng mẫu mã, kích cỡ từ DN50 đến DN500, nhiều kiểu kết nối như Wafer, Lug, mặt bích… phù hợp với mọi yêu cầu kỹ thuật.
Kho hàng lớn với diện tích hơn 10.000m², đáp ứng nhanh tiến độ các dự án lớn nhỏ trên toàn quốc.
Đội ngũ tư vấn chuyên sâu, nhân viên kỹ thuật dày dặn kinh nghiệm, hỗ trợ khảo sát, tư vấn lắp đặt.

Trên đây là thông tin chi tiết về sản phẩm van bướm tín hiệu điện, hy vọng bài viết đã cung cấp những thông tin hữu ích đến quý khách giúp lựa chọn được thiết bị phù hợp. Nếu còn thắc mắc hoặc cần hỗ trợ, gửi báo giá chi tiết vui lòng liên hệ với chúng tôi qua Hotline 0928613555 để được giải đáp nhanh chóng.
