Van cầu bellow seal

Khi vận hành trong môi trường có nhiệt độ cao, áp suất lớn hoặc chứa lưu chất độc hại, việc rò rỉ dù chỉ một lượng nhỏ cũng có thể gây hậu quả nghiêm trọng. Đó là lý do vì sao van cầu bellows seal (hay còn gọi là van cầu hơi bellows seal, van bellows seal) ngày càng được ưa chuộng trong các nhà máy hóa chất, nhiệt điện, lò hơi, và các hệ thống công nghiệp đòi hỏi độ kín tuyệt đối.

Với hơn 16 năm kinh nghiệm trong ngành van công nghiệp, Van Miền Nam tự hào là đơn vị cung cấp đa dạng các dòng van cầu bellows seal chính hãng, bao gồm cả van điều khiển khí nén, điều khiển điện và tay quay thủ công. Hỗ trợ kỹ thuật tận nơi, và luôn sẵn hàng tại kho để giao ngay theo yêu cầu.

Hãy cùng vanmiennam.com tìm hiểu sâu hơn về cấu tạo, nguyên lý hoạt động, ưu điểm kỹ thuật, bảng giá tham khảo, và các lưu ý lắp đặt của dòng van cầu bellows seal trong bài viết dưới đây.

Van cầu Bellows Seal là gì?

Van cầu Bellows Seal (tên đầy đủ tiếng Anh: Bellows Sealed Globe Valve) là một biến thể đặc biệt của van cầu truyền thống, được thiết kế nhằm giải quyết triệt để vấn đề rò rỉ tại cổ van, một trong những điểm yếu phổ biến của van công nghiệp thông thường.

Khác với cơ chế làm kín bằng gioăng chèn như ở van cầu tiêu chuẩn, van bellows seal được tích hợp một ống màng kim loại có độ đàn hồi cao, gọi là “bellows” (đệm lò xo). Khi van được vận hành, trục van chuyển động lên xuống, đệm bellows sẽ co giãn linh hoạt theo chuyển động này, nhưng đồng thời vẫn giữ một lớp làm kín hoàn toàn khép kín, ngăn không cho lưu chất thoát ra ngoài môi trường.

Khác biệt chính so với van cầu truyền thống

Van cầu bellows seal và van cầu truyền thống đều có chung nguyên lý hoạt động là sử dụng chuyển động lên xuống của đĩa van để điều tiết hoặc đóng/mở dòng chảy. Tuy nhiên, điểm khác biệt mang tính đột phá giữa hai loại van này chính là cơ chế làm kín trục van, yếu tố ảnh hưởng trực tiếp đến độ an toàn, độ bền và hiệu suất vận hành của hệ thống.

Dưới đây là các đặc điểm nổi bật giúp phân biệt dòng van này:

Van bellows seal chuyên dùng cho hơi nóng, khí độc, chất dễ bay hơi, hóa chất ăn mòn, phù hợp với nhà máy điện, nhà máy hóa chất, nhà máy dược phẩm, thực phẩm,… những nơi an toàn và độ kín là bắt buộc.

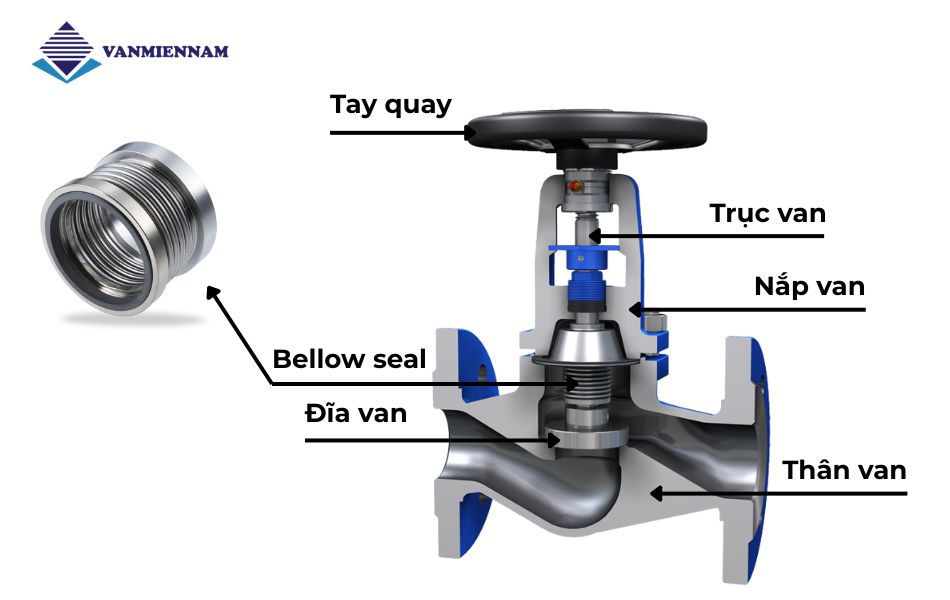

Cấu tạo chi tiết của van cầu Bellows Seal

Van cầu bellows seal có cấu tạo tương tự các dòng van cầu thông thường, nhưng được cải tiến mạnh mẽ tại bộ phận ty van – nơi có nguy cơ rò rỉ cao nhất. Các bộ phận chính gồm:

• Thân van (Body): Đúc từ gang, thép WCB, inox 304/316 – thiết kế dạng cầu, có 2 đầu bích hoặc ren.
• Nắp van (Bonnet): Gắn cố định với thân bằng bu lông hoặc hàn kín, chịu áp lực cao.
• Ty van (Stem): Kết nối với đĩa van và tay quay, truyền lực đóng/mở.
• Đĩa van (Disc): Hình nón, chuyển động lên/xuống để đóng/mở dòng chảy.
• Seat (Đệm làm kín): Làm kín giữa đĩa van và thân van khi đóng hoàn toàn.
• Bellows seal (Ống làm kín): Làm từ inox 316L, dạng ống có nhiều nếp gấp bao quanh ty van, co giãn theo hành trình ty.
• Tay quay / truyền động điều khiển: Có thể là tay quay, bộ điều khiển điện hoặc khí nén.

Các lợi thế đáng chú ý của van cầu Bellows Seal

• Chống rò rỉ tuyệt đối tại ty van: Khác với các van sử dụng gioăng chèn, van bellows seal sử dụng lớp đệm kim loại, giúp bịt kín hoàn toàn ty van, loại bỏ rò rỉ khí độc, hơi nóng hoặc hóa chất độc hại.
• Hoạt động an toàn và ổn định, hạn chế tối đa nhu cầu bảo trì định kỳ: Nhờ thiết kế kín hoàn toàn, van giảm tối đa nhu cầu thay gioăng, xiết chặt packing hay bảo trì định kỳ, đặc biệt phù hợp với các nhà máy yêu cầu an toàn cao.
• Chịu nhiệt và áp suất cao: Đệm bellows làm từ inox 316L hoặc thép hợp kim giúp van chịu được áp suất lên đến 40 bar và nhiệt độ lên đến 450°C.
• Tuổi thọ cao, vận hành ổn định: Đệm lò xo có tuổi thọ vận hành lên đến hàng ngàn chu kỳ đóng mở cao hơn hẳn các vật liệu làm kín thông thường.
• Thân thiện với môi trường: Ngăn chặn hoàn toàn rò rỉ ra môi trường, đặc biệt quan trọng với hệ thống xử lý hóa chất, khí độc, chất dễ cháy nổ.

Phân loại van cầu bellows seal phổ biến

Van cầu Bellows Seal dù cùng chung nguyên lý hoạt động nhưng lại có nhiều phiên bản khác nhau để phù hợp với môi trường vận hành, cách thức điều khiển, kiểu kết nối và đặc điểm lưu chất. Dưới đây là các phân loại phổ biến nhất hiện nay, giúp kỹ sư lựa chọn đúng thiết bị cho hệ thống của mình:

Theo vật liệu chế tạo

• Van bellows seal bằng inox (Inox 304, Inox 316): Phổ biến nhất hiện nay. Inox có khả năng chịu ăn mòn tốt, chịu nhiệt cao, không bị oxi hóa, đặc biệt quan trọng trong môi trường có axit, hơi nóng hoặc chất hóa học.
• Van bellows seal bằng thép carbon (WCB, A105): Có giá thành rẻ hơn, phù hợp cho nước, dầu hoặc hơi ở nhiệt độ và áp suất trung bình. Tuy vậy, khả năng chống ăn mòn của vật liệu này không cao bằng inox.
• Van bellows seal bằng gang: Đây là lựa chọn kinh tế cho các hệ thống áp thấp và môi trường trung tính như nước sạch, nước thải, khí nén, hoặc hơi nóng ở áp suất vừa phải. Gang có ưu điểm giá thành rẻ, đúc dễ, trọng lượng nhẹ hơn so với thép.

Theo kiểu kết nối

• Kết nối mặt bích: Phổ biến nhất, chắc chắn, dễ bảo trì. Mặt bích thường tuân theo tiêu chuẩn JIS, ANSI, DIN, BS… tùy khu vực và yêu cầu thiết kế hệ thống.
• Kết nối hàn: Được sử dụng cho các đường ống áp lực cao, chống rò rỉ tuyệt đối. Việc lắp đặt đòi hỏi kỹ thuật hàn cao, thường dùng trong các nhà máy nhiệt điện, lọc dầu.
• Kết nối ren: Thường áp dụng cho các van nhỏ (DN15 – DN50), nơi không gian hẹp hoặc cần tháo lắp nhanh. Tuy nhiên, không phù hợp cho áp lực cao hoặc hệ thống rung động mạnh.

Phân loại theo kiểu thân

• Thân chữ Z (Chữ ngã): Thiết kế phổ biến và đơn giản, dòng chảy đi thẳng qua van, ít gây tổn thất áp suất. Phù hợp với lưu chất sạch hoặc không gây tắc nghẽn.
• Thân chữ Y: Thiết kế nghiêng, giúp dòng chảy ít bị cản trở hơn so với loại Z, phù hợp cho hơi nóng hoặc chất lỏng cần kiểm soát chặt nhưng vẫn duy trì lưu lượng lớn.

Theo phương thức điều khiển

• Van cầu Bellows Seal tay quay

Đây là dạng điều khiển cơ học phổ thông nhất, sử dụng tay quay để thao tác đóng mở van. Phù hợp cho hệ thống không yêu cầu tự động hóa cao, thường được lắp đặt ở các đường ống có áp thấp hoặc vận hành không thường xuyên.
Ưu điểm: Dễ lắp đặt – không cần nguồn điện/khí – bảo trì đơn giản.

• Van cầu Bellows Seal điều khiển khí nén

Loại này được trang bị bộ truyền động khí nén để điều khiển van đóng mở tự động. Phù hợp với hệ thống cần kiểm soát dòng chảy chính xác và thường xuyên, như trong nhà máy hóa chất, thực phẩm, dược phẩm.
Ưu điểm: Vận hành nhanh – độ an toàn cao – giảm nhân công.

• Van cầu Bellows Seal điều khiển điện

Sử dụng mô-tơ điện để điều khiển chuyển động của van. Loại này thích hợp trong môi trường không có khí nén hoặc cần tích hợp với hệ thống SCADA/PLC để tự động hóa hoàn toàn.
Ưu điểm: Tích hợp điều khiển từ xa – đóng/mở chậm, không gây sốc áp.

Một số thương hiệu van bellows seal phổ biến

Một sản phẩm đến từ nhà sản xuất uy tín không chỉ đảm bảo chất lượng kỹ thuật, mà còn có sự ổn định trong vận hành, linh kiện thay thế đầy đủ và dịch vụ hậu mãi đáng tin cậy. Dưới đây là những thương hiệu van bellows seal được nhiều kỹ sư, chủ đầu tư và đơn vị thi công tin dùng tại Việt Nam:

• Ravis (Đài Loan): Là thương hiệu nổi tiếng của Thổ Nhĩ Kỳ có nhà máy sản xuất tại Đài Loan. Đây cũng là thương hiệu Van Miền Nam phân phối chính hãng tại Việt Nam từ năm 2020.
• KITZ (Nhật Bản): Được đánh giá cao về chất lượng hoàn thiện và độ chính xác cơ khí. Van cầu bellows seal của Kitz thường được dùng cho hệ thống hơi nóng, khí nén, dầu nóng,…
• Zetkama (Ba Lan): Là một trong những nhà sản xuất van công nghiệp hàng đầu tại khu vực Trung và Đông Âu, đồng thời nằm trong top 5 thương hiệu van công nghiệp uy tín nhất trên thị trường quốc tế.
• ETM ( Trung Quốc): Các dòng van bellows seal đến từ Trung Quốc có lợi thế về giá thành, mẫu mã đa dạng và dễ tìm kiếm. Chất lượng vẫn đủ dùng cho nhiều công trình không yêu cầu quá cao.
• KSB (Đức): Thương hiệu châu Âu chuyên về các dòng van kỹ thuật cao, nổi tiếng với các sản phẩm van cầu và van an toàn.

Khi lựa chọn van cầu bellows seal cho nhà máy, xí nghiệp hay hệ thống đường ống công nghiệp, thương hiệu là yếu tố không thể bỏ qua. Hãy cân nhắc ký trước khi quyết định xuống tiền.

Báo giá van cầu bellows seal cập nhật tham khảo

Giá thành của van phụ thuộc vào chất liệu, kích thước, xuất xứ và hình thức điều khiển. Bảng giá chi tiết theo thông tin mới nhất như sau:

Lưu ý: Mức giá chỉ có giá trị tham khảo tại thời điểm hiện tại. Liên hệ Van Miền Nam để nhận báo giá chiết khấu theo số lượng lớn.

Van Miền Nam tự hào là đối tác phân phối các dòng van cầu bellows seal, van cầu hơi bellows seal, van bellows seal chất lượng cao từ Đài Loan, Hàn Quốc, Đức, Trung Quốc,… với đầy đủ CO-CQ, hỗ trợ kỹ thuật tận nơi và chính sách bảo hành minh bạch.

Liên hệ ngay 0928.613.555 hoặc để lại số điện thoại dưới khung chat để được tư vấn chọn van phù hợp và nhận báo giá tốt nhất cho dự án của bạn
