Van cầu điều khiển điện

Van cầu điều khiển điện là thiết bị chuyên dùng để đóng/mở hoặc điều tiết lưu lượng chất lỏng, hơi, khí một cách tự động. Tùy theo nhu cầu vận hành, van có thể hoạt động ở chế độ ON/OFF hoặc tuyến tính, cho phép kiểm soát lưu lượng chính xác thông qua tín hiệu điều khiển từ PLC, BMS hoặc hệ thống điều khiển trung tâm.

So với van cơ học truyền thống, van cầu điều khiển bằng điện giúp giảm thiểu thao tác thủ công, tăng độ ổn định và an toàn khi vận hành liên tục trong môi trường khắc nghiệt. Van thường được ứng dụng trong hệ HVAC, xử lý nước, nồi hơi, công nghiệp thực phẩm, hóa chất,… nhờ thiết kế kín, điều tiết mượt và tuổi thọ cơ học cao.

Tại vanmiennam.com, chúng tôi chuyên cung cấp dòng van cầu điều khiển điện Kosaplus chính hãng – sản phẩm nổi bật với thiết kế chắc chắn, khả năng hoạt động bền bỉ và tương thích với nhiều hệ thống tự động hóa. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và bảng giá tham khảo của dòng van này.

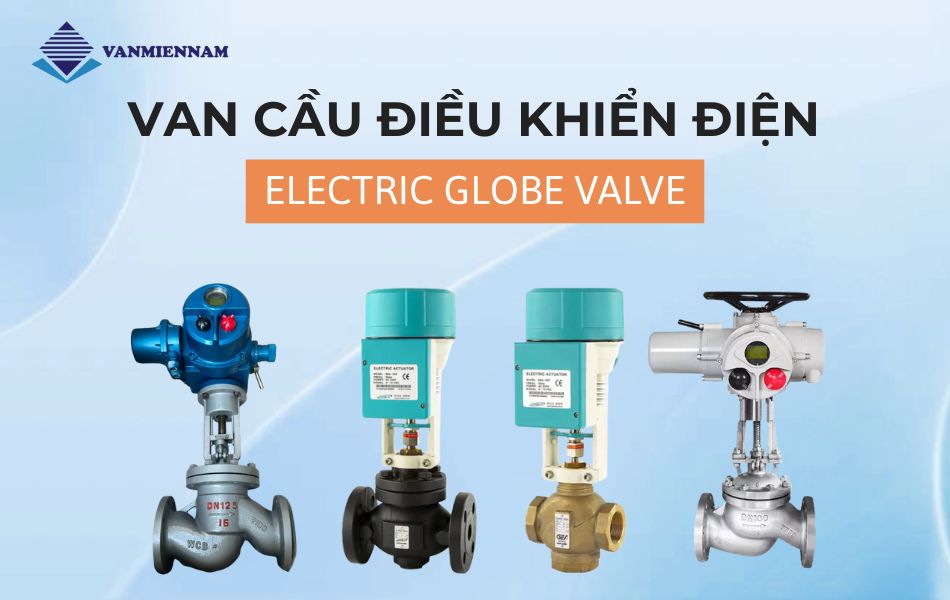

Van cầu điều khiển điện là gì?

Van cầu điều khiển điện (Electric Globe Valve) là một loại van cầu được tích hợp bộ truyền động điện (electric actuator) nhằm mục đích tự động hóa thao tác đóng, mở hoặc điều tiết lưu lượng dòng chảy trong đường ống. Nhờ hoạt động bằng tín hiệu điện, thiết bị này cho phép điều khiển từ xa hoặc tích hợp vào hệ thống PLC, BMS mà không cần can thiệp thủ công.

Tùy vào yêu cầu vận hành, van cầu điều khiển bằng điện có thể hoạt động theo kiểu ON/OFF (đóng hoặc mở hoàn toàn) hoặc điều khiển tuyến tính (thay đổi độ mở theo tín hiệu 4-20mA hoặc 0-10V). Thiết kế ty van chuyển động tuyến tính lên/xuống cho phép kiểm soát lưu lượng chính xác hơn so với các dòng van xoay như van bi hay van bướm.

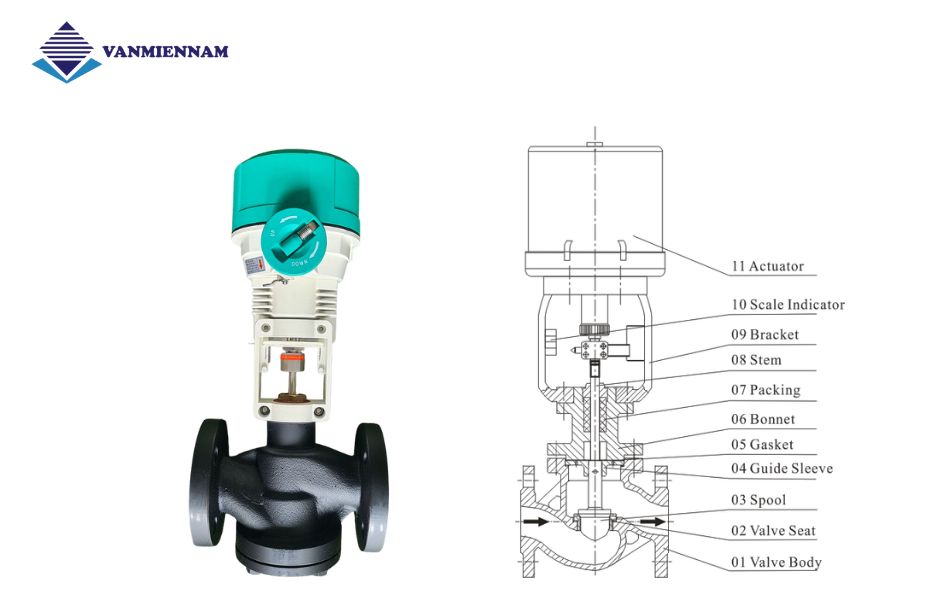

Kết cấu chi tiết của van cầu điều khiển điện

Một bộ van cầu điều khiển điện hoàn chỉnh bao gồm hai thành phần chính:

Thân van cầu (phần cơ học)

Đây là phần tiếp xúc trực tiếp với lưu chất, được thiết kế để chịu áp lực cao và đảm bảo độ kín.

• Thân van: Chế tạo bằng gang, đồng, inox hoặc thép, tùy theo môi trường làm việc. Dạng van cầu thường có kết cấu thân thẳng hoặc thân góc.
• Ty van (trục ty): Chuyển động lên xuống theo phương tuyến tính để nâng/hạ đĩa van.
• Đĩa van (plug): Là bộ phận tiếp xúc trực tiếp với dòng chảy, có dạng hình nón hoặc đầu tròn, điều chỉnh độ mở khi ty van di chuyển.
• Seat (bệ van): Làm kín giữa đĩa và thân van, thường làm bằng kim loại hoặc vật liệu mềm như PTFE để tăng độ kín.
• Gioăng làm kín: Đảm bảo không rò rỉ môi chất ra bên ngoài, thường dùng vật liệu chịu nhiệt và chịu hóa chất.

Bộ truyền động điện

Là phần điều khiển van hoạt động theo tín hiệu điện từ hệ thống điều khiển.

• Động cơ điện: Đảm nhận nhiệm vụ biến đổi điện năng thành chuyển động xoay..
• Bộ giảm tốc: Tăng mô-men xoắn, giúp van hoạt động ổn định và chính xác.
• Công tắc hành trình: Ngắt nguồn khi van đã đạt điểm đóng hoặc mở theo cài đặt.
• Mạch điều khiển tuyến tính: (với van tuyến tính) Nhận tín hiệu analog (4–20mA, 0–10V) và điều chỉnh vị trí mở van tương ứng.
• Bộ hiển thị trạng thái: Cho biết vị trí hiện tại của van (mở, đóng hoặc trung gian).

Nguyên tắc làm việc của van cầu điều khiển điện

Van cầu điều khiển điện hoạt động bằng cách chuyển đổi tín hiệu điện thành chuyển động tuyến tính để điều khiển đĩa van đóng/mở. Khi nhận tín hiệu điều khiển (ON/OFF hoặc tuyến tính 4–20mA), motor điện quay và truyền lực qua bộ giảm tốc, đẩy ty van di chuyển lên xuống nhằm nâng hoặc hạ đĩa van.

Khi đạt đến vị trí mong muốn, công tắc hành trình sẽ ngắt nguồn, dừng motor để đảm bảo độ chính xác. Đồng thời, van cũng có thể gửi tín hiệu phản hồi trạng thái về trung tâm điều khiển để đồng bộ với các thiết bị khác trong hệ thống.

Những điểm mạnh đáng chú ý của van cầu điện

So với các loại van thông thường hoặc van điều khiển khí nén, van cầu điều khiển điện sở hữu nhiều ưu điểm nổi bật giúp nó trở thành lựa chọn lý tưởng cho các hệ thống điều tiết lưu lượng cần độ chính xác và tính tự động hóa cao:

• Điều khiển mượt và chính xác: Cho phép điều tiết lưu lượng tuyến tính, không rung giật, đặc biệt hiệu quả trong các hệ thống cần kiểm soát ổn định.
• Tự động hóa dễ dàng: Hỗ trợ tín hiệu tiêu chuẩn (4–20mA, 0–10V), phản hồi trạng thái rõ ràng, tương thích tốt với PLC, BMS, SCADA.
• Vận hành bền bỉ: Thiết kế kín, chắc chắn, bảo vệ IP67 giúp thiết bị hoạt động ổn định trong nhiều điều kiện môi trường.
• Linh hoạt ứng dụng: Có cả phiên bản ON/OFF và tuyến tính, dùng được với nhiều mức điện áp (24VDC, 220VAC, 380VAC).
• Tiết kiệm vận hành: Giảm nhân công thao tác, tăng độ an toàn cho hệ thống vận hành áp lực hoặc nhiệt độ cao.

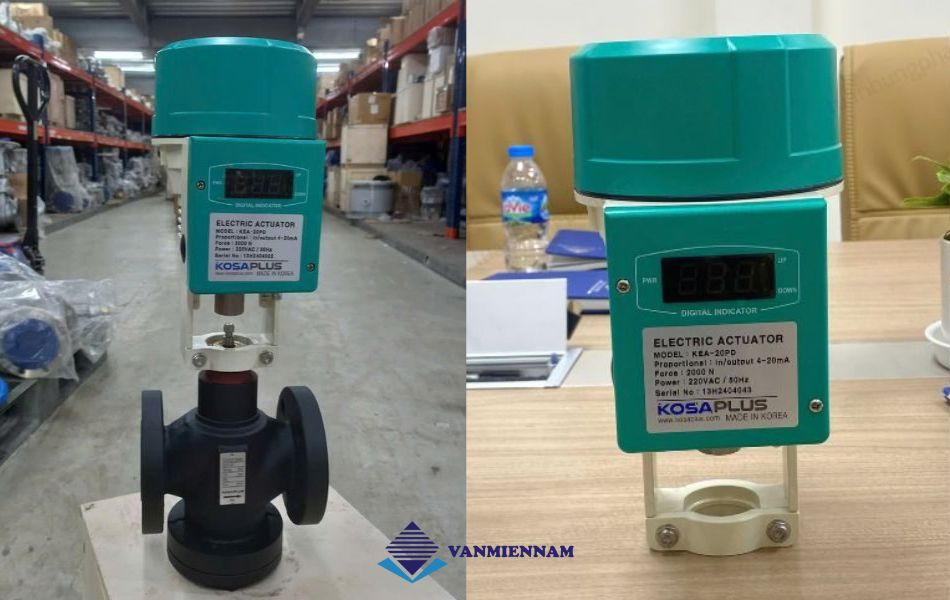

Van cầu điều khiển điện Kosaplus – Giải pháp tối ưu cho hệ thống tự động

Kosaplus là thương hiệu thiết bị truyền động điện hàng đầu đến từ Hàn Quốc, nổi bật với chất lượng ổn định, độ bền cơ học cao và khả năng vận hành tin cậy trong nhiều môi trường khắt khe. Trong đó, dòng van cầu điều khiển điện Kosaplus đã được nhiều nhà máy, nhà thầu và hệ thống kỹ thuật tin dùng nhờ sự kết hợp hoàn hảo giữa hiệu suất điều tiết lưu lượng và sự tiện lợi trong vận hành.

• Thiết kế motor điện mạnh mẽ, tuổi thọ cao: Bộ truyền động sử dụng mô-tơ hiệu suất cao, kết hợp với hộp giảm tốc có mô-men xoắn lớn, giúp van vận hành êm, không quá tải kể cả khi đóng/mở trong môi trường áp lực hoặc nhiệt độ cao.
• Linh hoạt giữa hai chế độ ON/OFF và tuyến tính:
  • Dạng ON/OFF phù hợp với các hệ thống đóng/mở đơn thuần như cấp nước, hơi, dầu,…
  • Dạng tuyến tính hỗ trợ tín hiệu analog 4–20mA hoặc 0–10V, cho phép điều tiết lưu lượng chính xác theo thời gian thực.
• Đạt chuẩn IP67: Motor được bảo vệ khỏi bụi và nước, thích hợp lắp ngoài trời, trong phòng máy ẩm hoặc khu vực có hơi nóng liên tục.
• Phản hồi tín hiệu rõ ràng: Có thể tích hợp công tắc hành trình, cảm biến vị trí và tín hiệu phản hồi trạng thái về tủ điều khiển trung tâm.
• Đa dạng điện áp và kích cỡ:
  • Có sẵn các mức điện áp: 24VDC, 220VAC, 380VAC.
  • Phù hợp với nhiều loại van cầu có kích thước từ DN15 đến DN200.
• Lắp đặt dễ dàng, bảo trì thuận tiện: Tương thích với chuẩn kết nối ren hoặc mặt bích. Bộ truyền động có thể tháo rời, thuận tiện cho kiểm tra và thay thế khi cần.

Phân loại van cầu điều khiển điện Kosaplus

Hiện nay, Kosaplus cung cấp nhiều dòng van cầu điều khiển điện với thông số kỹ thuật đa dạng, đáp ứng linh hoạt mọi nhu cầu vận hành trong công nghiệp và dân dụng. Dưới đây là cách phân loại chính theo các tiêu chí kỹ thuật:

Theo cấu trúc dòng chảy

• Van cầu 2 ngã (2-way): Dòng chảy đi qua van theo một hướng nhất định, chuyên dùng để đóng/mở hoặc điều tiết lưu lượng trong hệ thống đường ống tiêu chuẩn.
• Van cầu 3 ngã (3-way): Cho phép trộn hoặc phân chia dòng lưu chất, thường ứng dụng trong hệ thống HVAC hoặc điều hòa trung tâm.

Theo kiểu vận hành

• Dạng ON/OFF: Vận hành đóng hoàn toàn hoặc mở hoàn toàn, sử dụng động cơ dòng KEA-A series như KEA-20A, KEA-35A, KEA-55A, phù hợp cho các hệ thống cần phản ứng nhanh.
• Dạng tuyến tính: Điều khiển van theo tín hiệu analog (4-20mA, 0-10VDC, 2-10VDC), cho phép điều tiết chính xác lưu lượng. Sử dụng động cơ KEA-PD series như KEA-20PD, KEA-35PD, KEA-55PD, KEA-100PD.

Theo chất liệu thân van

• Gang dẻo: Sử dụng phổ biến cho các kích thước từ DN20 đến DN150, chịu áp lực đến 20bar, chống ăn mòn tốt trong môi trường nước, khí, hơi nóng.
• Thép đúc: Dùng cho van DN200 trở lên, chịu áp lực và nhiệt độ cao, phù hợp trong hệ thống dầu nóng, hơi áp suất lớn hoặc hóa chất nhẹ.
• Thân đồng: Dạng nối ren, thích hợp cho hệ thống dân dụng, kích thước nhỏ (DN15 – DN50), dùng cho nước sạch, khí nén, hoặc hệ thống HVAC mini.

Thực tế sử dụng van cầu điều khiển bằng điện trong công nghiệp

Van cầu điện Kosaplus đã được triển khai thành công trong các hệ HVAC của tòa nhà văn phòng, nhà máy xử lý nước thải, dây chuyền sản xuất thực phẩm, hệ thống lò hơi, và trạm phân phối nhiệt. Với độ ổn định cao, khả năng điều khiển chính xác và chi phí đầu tư hợp lý, sản phẩm này đang là lựa chọn ưu tiên cho nhiều chủ đầu tư và đơn vị tích hợp hệ thống tại Việt Nam.

Bảng giá van cầu điều khiển điện Kosaplus

Là dòng sản phẩm chất lượng cao đến từ Hàn Quốc, van cầu điều khiển điện Kosaplus được ứng dụng rộng rãi trong các hệ thống tự động nhờ khả năng điều tiết chính xác, độ bền cơ học cao và vận hành ổn định. Dưới đây là bảng giá tham khảo cho các dòng van thông dụng:

Loại van	Dạng van	Kiểu vận hành	Kích thước	Vật liệu	Kết nối	Giá tham khảo (VNĐ)
Van cầu điện Kosaplus	2 ngã	ON/OFF	DN25	Gang dẻo	Lắp bích	15.000.000
Van cầu điện Kosaplus	2 ngã	Tuyến tính	DN50	Gang dẻo	Lắp bích	23.000.000
Van cầu điện Kosaplus	2 ngã	ON/OFF	DN20	Đồng thau	Nối ren	~ Liên hệ
Van cầu điện Kosaplus	2 ngã	Tuyến tính	DN100	Thép đúc	Lắp bích	53.000.000
Van cầu điện Kosaplus	3 ngã	ON/OFF	DN50	Gang dẻo	Lắp bích	27.000.000
Van cầu điện Kosaplus	3 ngã	Tuyến tính	DN100	Gang dẻo	Lắp bích	42.000.000
Van cầu điện Kosaplus	2 ngã	Tuyến tính	DN200	Thép đúc	Lắp bích	80.000.000

Ghi chú: Mức giá có thể biến động tùy theo thời điểm và số lượng đặt hàng. Hãy liên hệ Van Miền Nam để được báo giá tốt nhất cho dự án hoặc đại lý.

Van cầu điều khiển điện là giải pháp tối ưu cho các hệ thống tự động hóa công nghiệp, đặc biệt trong các ứng dụng cần điều tiết chính xác lưu lượng như hơi nóng, nước, khí nén,… Với đa dạng chủng loại: từ van 2 ngã đến 3 ngã, từ chất liệu gang, đồng đến thép đúc, vận hành ON/OFF hoặc tuyến tính, thiết bị này hoàn toàn đáp ứng mọi nhu cầu sử dụng thực tế.

Nếu bạn đang tìm kiếm giải pháp van điều khiển điện chất lượng cao, giá thành hợp lý, hậu mãi uy tín, hãy liên hệ ngay với Van Miền Nam để được tư vấn kỹ thuật chuyên sâu và nhận báo giá nhanh chóng, minh bạch cho từng sản phẩm. Hotline tư vấn kỹ thuật – báo giá: 0928.613.555
