Van cầu điều khiển khí nén

Trong các hệ thống hơi, khí nén, nước nóng hay hóa chất, van cầu điều khiển khí nén là thiết bị giữ vai trò “điểm chặn”, kiểm soát lưu lượng và áp suất một cách chính xác. Thay vì thao tác thủ công, bộ truyền động khí nén cho phép đóng/mở hoặc điều tiết tuyến tính chỉ bằng tín hiệu điều khiển, đảm bảo vận hành nhanh, ổn định và an toàn.

Van Miền Nam chuyên cung cấp giải pháp van cầu khí nén cho nhà máy, xưởng sản xuất và dự án công nghiệp. Chúng tôi tư vấn lựa chọn từ vật liệu (inox, gang cầu), chuẩn kết nối (BS, JIS) đến kiểu tác động (đơn, kép) và phụ kiện kèm theo.

Nếu bạn cần một chiếc van vừa điều tiết mượt hơn van bi, vừa chịu áp-nhiệt tốt hơn van bướm, hãy cùng vanmiennam.com tìm hiểu về dòng van cầu khí nén qua bài viết dưới đây nhé!

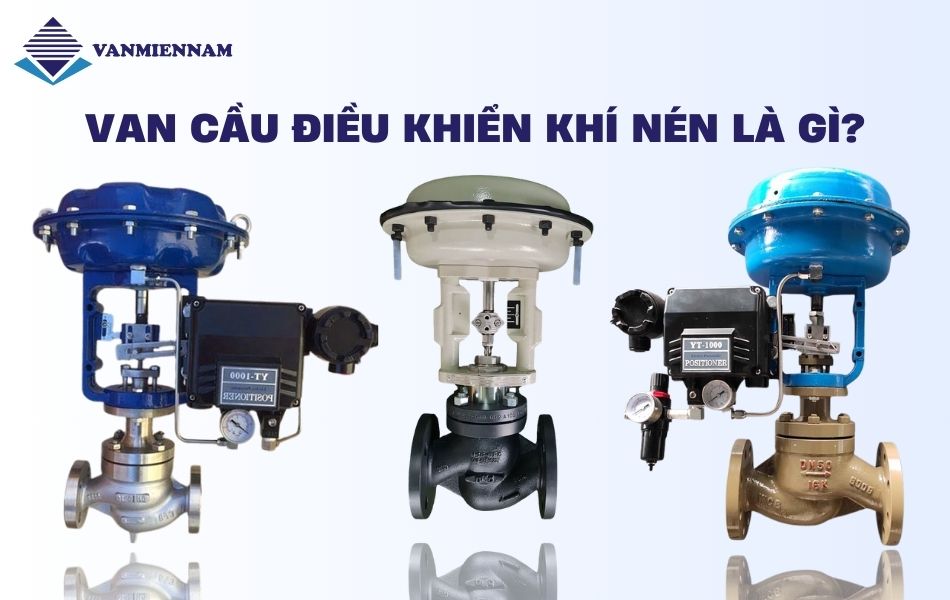

Van cầu điều khiển khí nén là gì?

Van cầu điều khiển khí nén (Pneumatic Globe Valve) là một dạng van cầu được gắn bộ truyền động khí nén (Pneumatic Actuator) để đóng, mở hoặc điều tiết dòng chảy tự động. Thay vì xoay tay quay như van cầu truyền thống, người vận hành chỉ cần cấp áp suất khí nén, actuator sẽ chuyển đổi áp lực khí thành chuyển động cơ học, tác động lên trục và đĩa van để điều chỉnh lưu lượng. Nhờ hình dạng đặc biệt nhìn giống “cây dù” nên van cầu điều khiển khí nén còn được biết đến với cái tên “van dù”.

Điểm đặc biệt của van cầu khí nén là khả năng điều tiết tuyến tính chính xác, phù hợp cho các hệ thống yêu cầu kiểm soát lưu lượng nghiêm ngặt như hơi bão hòa, khí nén, nước nóng, dầu nhiệt hoặc dung dịch hóa chất. Kết cấu dạng thân cầu với ghế van đặt vuông góc dòng chảy giúp kiểm soát áp suất giảm một cách hiệu quả, hạn chế hiện tượng búa nước và tăng tuổi thọ đường ống.

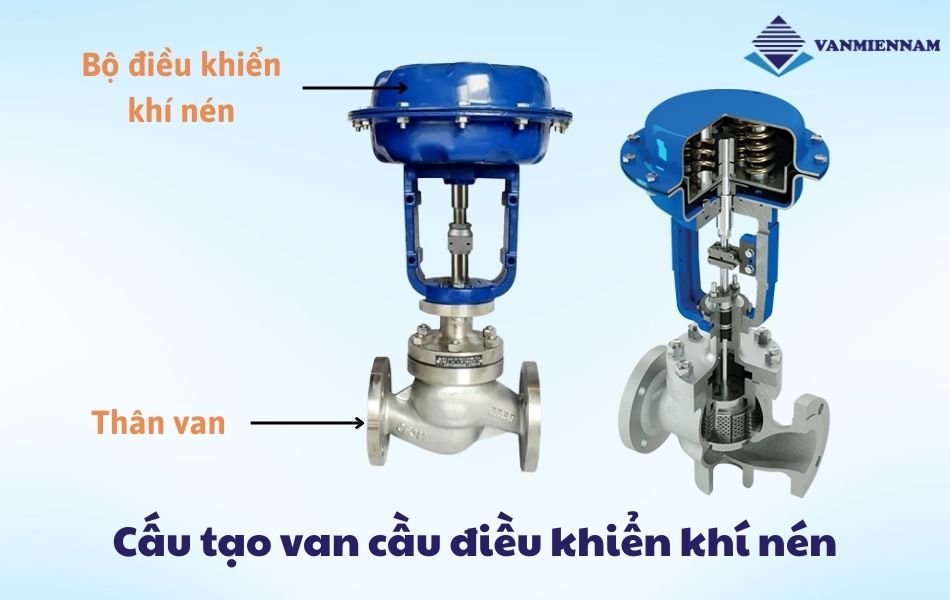

Bộ phận cấu thành của van cầu điều khiển bằng khí nén

Một bộ van cầu điều khiển khí nén hoàn chỉnh gồm 2 thành phần chính: thân van cầu và bộ truyền động khí nén. Mỗi bộ phận đảm nhận một vai trò riêng nhưng phối hợp nhịp nhàng để đảm bảo van vận hành ổn định, chính xác và bền bỉ.

Phần thân van cầu

• Thân van (Body): Gia công từ inox (304/316) hoặc gang cầu (FCD450), tùy môi chất và điều kiện làm việc. Inox chịu ăn mòn tốt, gang cầu bền cơ học và giá hợp lý.
• Nắp van (Bonnet): Che chắn và bảo vệ các chi tiết bên trong, kết nối chắc chắn với thân van bằng bulong hoặc ren.
• Đĩa van (Disc): Làm nhiệm vụ chặn hoặc điều tiết dòng chảy. Bề mặt tiếp xúc được mài nhẵn, có thể phủ Stellite hoặc vật liệu chống mài mòn.
• Ghế van (Seat): Được gia công chính xác, lắp cố định hoặc dạng ren tháo rời để dễ bảo trì.
• Trục van (Stem): Kết nối giữa đĩa van và bộ truyền động, chịu lực truyền trực tiếp khi đóng/mở.

Bộ truyền động khí nén

• Vỏ ngoài: Hợp kim nhôm đúc nguyên khối, phủ sơn epoxy chống ăn mòn, chịu thời tiết ngoài trời.
• Cơ cấu tác động:
  • Tác động đơn (Single Acting): Dùng lò xo hồi vị, đảm bảo van tự về trạng thái an toàn khi mất khí.
  • Tác động kép (Double Acting): Sử dụng khí nén ở cả hai chiều đóng/mở để giữ trạng thái ổn định.
• Piston hoặc màng ngăn: Chuyển đổi áp suất khí nén thành lực đẩy, tác động lên trục van.
• Trục kết nối: Chuẩn ISO, dễ dàng thay thế hoặc gắn các phụ kiện điều khiển.

Phụ kiện kèm theo (tùy chọn)

• Bộ điều khiển vị trí (Positioner): Điều tiết tuyến tính dựa trên tín hiệu 4–20mA hoặc 0–10V.
• Công tắc hành trình (Limit Switch): Gửi tín hiệu trạng thái đóng/mở về tủ điều khiển.
• Van điện từ (Solenoid Valve): Đổi hướng khí cấp cho actuator.
• Bộ lọc khí – điều áp – bôi trơn (FRL): Cung cấp khí nén sạch, ổn định áp suất, tăng tuổi thọ actuator.

Nhờ sự kết hợp giữa thân van chắc chắn và bộ truyền động khí nén nhạy bén, van cầu điều khiển khí nén vừa đảm bảo độ kín cao, vừa cho phép điều tiết lưu lượng mượt mà, đáp ứng tiêu chuẩn kỹ thuật khắt khe trong công nghiệp.

Quy trình vận hành của van cầu điều khiển khí nén

Van cầu điều khiển khí nén hoạt động dựa trên áp lực khí nén được cấp vào bộ truyền động. Khi khí nén đi vào khoang xy-lanh, lực nén sẽ đẩy piston hoặc màng đàn hồi di chuyển, tạo chuyển động tuyến tính (đóng/mở) hoặc quay một góc nhất định (nếu kết hợp với cơ cấu chuyển đổi). Chuyển động này truyền tới trục và đĩa van, làm thay đổi vị trí tiếp xúc giữa đĩa và bề mặt ghế van.

• Khi mở van: Khí nén tác động làm trục van nâng đĩa ra khỏi ghế, tạo khe hở cho lưu chất đi qua.
• Khi đóng van: Khí nén hoặc lực hồi lò xo đẩy đĩa áp sát ghế, chặn hoàn toàn dòng chảy.
• Điều tiết lưu lượng: Bộ tuyến tính (positioner) điều khiển lượng khí nén cấp vào, giúp điều chỉnh chính xác độ mở của van theo tín hiệu điều khiển (thường là 4–20mA hoặc tín hiệu khí nén 0.2–1.0 MPa).

Nhờ cơ chế này, van cầu điều khiển khí nén có thể vận hành nhanh, ổn định và chính xác trong nhiều ứng dụng điều tiết áp suất, lưu lượng hoặc nhiệt độ.

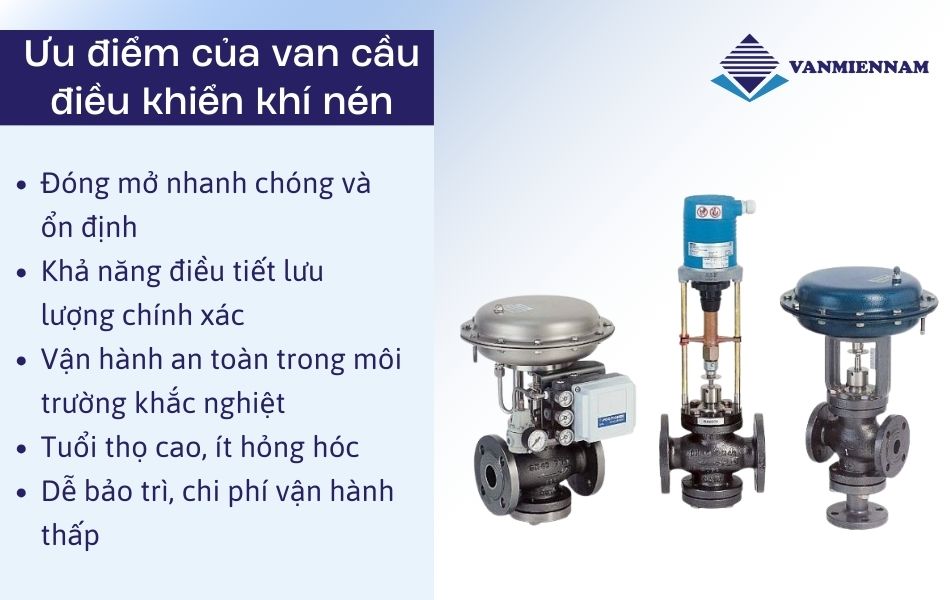

Các đặc điểm ưu việt của van cầu điều khiển khí nén

Van cầu điều khiển khí nén không chỉ là một thiết bị đóng/mở đơn thuần, mà còn mang lại nhiều lợi ích vượt trội cho hệ thống đường ống công nghiệp. Những ưu điểm này giúp thiết bị trở thành lựa chọn tối ưu trong các nhà máy, trạm xử lý và dây chuyền sản xuất:

• Đóng mở nhanh chóng và ổn định: Van có thể thực hiện thao tác đóng/mở chỉ trong vài giây, đảm bảo phản ứng nhanh trước các tình huống vận hành khẩn cấp.
• Khả năng điều tiết lưu lượng chính xác: Cấu tạo thân van dạng cầu cho phép điều chỉnh lưu lượng mượt mà, phù hợp với cả điều khiển tuyến tính và điều khiển ON/OFF.
• Vận hành an toàn trong môi trường khắc nghiệt: Không sử dụng điện trực tiếp tại điểm đóng/mở, giảm nguy cơ cháy nổ trong môi trường dễ cháy hoặc chứa khí độc hại.
• Tuổi thọ cao, ít hỏng hóc: Các chi tiết bên trong được chế tạo từ vật liệu chịu ăn mòn và chịu áp suất cao, đồng thời cơ cấu khí nén ít bị mài mòn hơn so với cơ cấu điện.
• Dễ bảo trì, chi phí vận hành thấp: Thiết kế đơn giản, dễ tháo lắp và thay thế phụ kiện. Nguồn khí nén thường sẵn có trong nhà máy, giúp tiết kiệm chi phí so với hệ thống điều khiển điện ở một số ứng dụng.

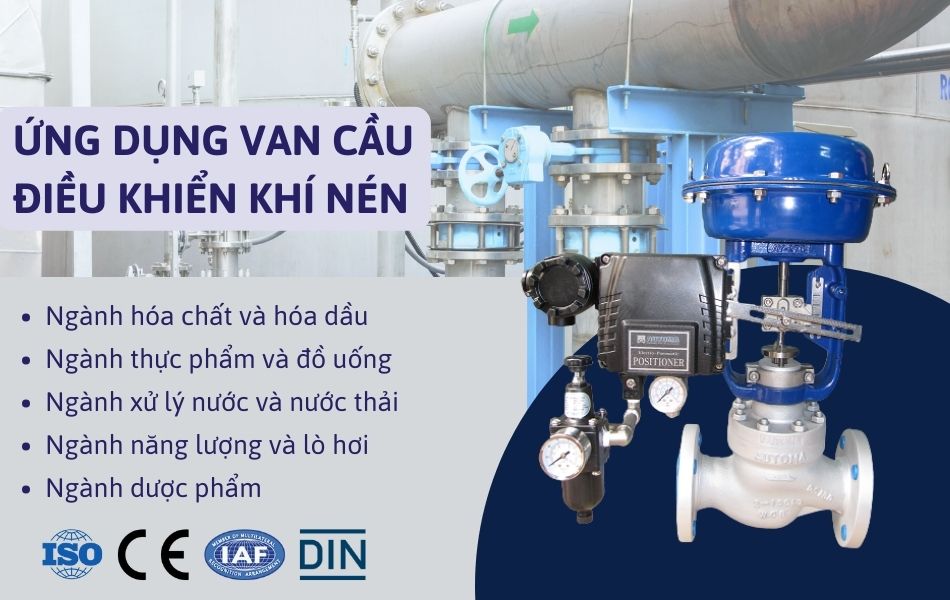

Các lĩnh vực áp dụng van cầu điều khiển khí nén

Van cầu điều khiển khí nén không chỉ xuất hiện trong sách kỹ thuật hay phòng thí nghiệm, nó là “trái tim” điều tiết lưu chất trong vô số hệ thống công nghiệp thực tế. Với khả năng đóng mở và điều tiết chính xác, loại van này được ứng dụng rộng rãi trong nhiều lĩnh vực, từ sản xuất hóa chất đến xử lý nước thải. Một số ứng dụng tiêu biểu gồm:

• Ngành hóa chất và hóa dầu
• Ngành thực phẩm và đồ uống
• Ngành xử lý nước và nước thải
• Ngành năng lượng và lò hơi
• Ngành dược phẩm

Tóm lại, van cầu điều khiển khí nén là giải pháp đa năng cho nhiều hệ thống, đặc biệt phù hợp với các ứng dụng cần độ chính xác, an toàn và khả năng vận hành tự động hóa cao.

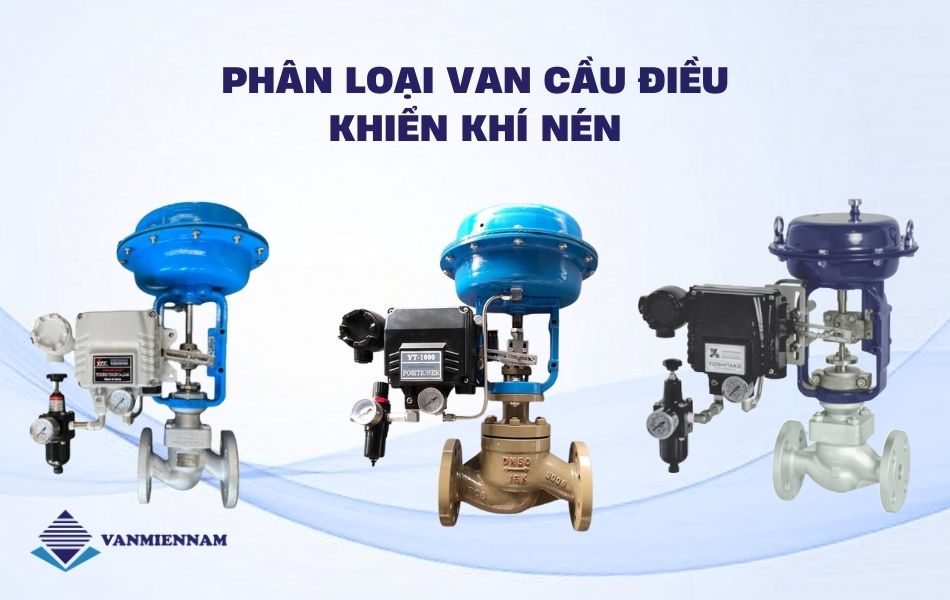

Các dòng van cầu điều khiển khí nén thường gặp

Van cầu điều khiển khí nén trên thị trường hiện nay được chia thành nhiều dạng khác nhau tùy vào tiêu chí phân loại. Việc hiểu rõ từng nhóm sẽ giúp kỹ sư và nhà thầu lựa chọn đúng loại phù hợp với áp suất, nhiệt độ và tính chất lưu chất của hệ thống. Có thể phân chia theo một số tiêu chí phổ biến như:

Theo vật liệu chế tạo

• Gang xám, gang cầu: Giá thành hợp lý, phù hợp cho nước sạch, nước thải hoặc hệ thống PCCC.
• Thép carbon: Chịu áp suất và nhiệt độ cao, dùng trong dầu khí, hơi nước, hóa chất nhẹ.
• Inox 304/316: Chống ăn mòn vượt trội, dùng cho môi trường hóa chất, thực phẩm, dược phẩm.

Theo chức năng điều khiển

• Van cầu điều khiển khí nén ON/OFF: Hoạt động theo chế độ đóng/mở hoàn toàn, phù hợp cho các ứng dụng đóng ngắt nhanh, không yêu cầu điều chỉnh lưu lượng.
• Van cầu điều khiển khí nén tuyến tính: Có khả năng điều tiết lưu lượng chính xác, đáp ứng tốt trong các hệ thống yêu cầu kiểm soát áp suất, lưu lượng hoặc nhiệt độ theo thời gian thực.

Theo kiểu kết nối

• Kết nối mặt bích: Phổ biến trong các nhà máy công nghiệp, lắp đặt dễ dàng, chịu áp suất cao.
• Kết nối ren: Dùng cho kích thước nhỏ, áp lực vừa và thấp, thuận tiện tháo lắp bảo trì.

Bảng giá tham khảo van cầu điều khiển khí nén

Giá bán của van cầu điều khiển khí nén phụ thuộc vào nhiều yếu tố như kích cỡ, vật liệu chế tạo, thương hiệu sản xuất, loại bộ điều khiển và các tùy chọn đi kèm. Do đó, bảng giá dưới đây chỉ mang tính chất tham khảo, giúp quý khách có cái nhìn tổng quát trước khi lựa chọn sản phẩm phù hợp.

Ghi chú: Với các dự án yêu cầu số lượng lớn hoặc thông số kỹ thuật đặc biệt, chúng tôi sẽ có báo giá riêng với mức chiết khấu hấp dẫn.

Địa chỉ cung cấp van cầu điều khiển khí nén uy tín

Khi tìm mua van cầu điều khiển khí nén, yếu tố quan trọng không chỉ là giá cả mà còn là chất lượng sản phẩm, nguồn gốc xuất xứ rõ ràng và dịch vụ hậu mãi chuyên nghiệp. Mặc dù thị trường có nhiều đơn vị bán, nhưng không phải tất cả đều đảm bảo sản phẩm chính hãng, kèm CO, CQ đầy đủ và dịch vụ tư vấn kỹ thuật đáng tin cậy. Một nhà cung cấp uy tín sẽ giúp bạn lựa chọn đúng model, đúng kích thước, tối ưu chi phí và nâng cao hiệu quả vận hành hệ thống.

Tại Van Miền Nam, chúng tôi nhập khẩu trực tiếp van cầu điều khiển khí nén từ các thương hiệu uy tín như Kosaplus, Haitima, JAKI… đảm bảo chất lượng, bảo hành rõ ràng và giá cạnh tranh. Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng tư vấn giải pháp phù hợp cho từng ứng dụng cụ thể. Liên hệ ngay qua Hotline/Zalo: 0928.613.555 để nhận báo giá nhanh và hỗ trợ kỹ thuật tận nơi.
