Van cổng inox | Van cửa – Van chặn | Ty nổi – Ty chìm

Sản phẩm van cổng inox ngày càng trở thành thiết bị ưu tiên hàng đầu trong các hệ thống công nghiệp, xây dựng, khai thác nhờ vào độ bền vượt trội và khả năng chống ăn mòn, oxy hóa cao. Van có chức năng đóng mở giúp lưu thông và ngăn chặn dòng chảy đi qua chính xác, giảm thiểu hiện tượng búa nước, rò rỉ hay sự cố xảy ra từ đó mang lại hiệu suất vận hành cao cho hệ thống.

Trong bài viết dưới đây, Van Miền Nam sẽ cùng bạn tìm hiểu chi tiết về van cổng inox và những ưu điểm, ứng dụng của thiết bị này trong hệ thống. Mời bạn tham khảo:

Van cổng inox là gì? Thông số kỹ thuật

Van cổng inox là loại van được làm từ chất liệu inox không gỉ như inox 201, 304 hoặc 316, có khả năng chống ăn mòn và chịu nhiệt tốt, được sử dụng để đóng mở dòng chảy lưu chất trong hệ thống đường ống.

Van thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, thực phẩm, đồ uống, hóa chất, hơi nóng, dầu khí và các môi trường làm việc có tính ăn mòn cao. Thiết bị có nhiều kích cỡ với kiểu kết nối ren hoặc mặt bích, vận hành bằng tay quay hoặc bộ truyền động tự động.

Van cổng inox được sản xuất bởi nhiều thương hiệu uy tín đến từ các quốc gia như Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, Đức… với các thương hiệu tiêu biểu như Wonil, Kitz, Joeun, YNV, Emico, AUT,…

Thông số kỹ thuật van cổng inox

• Kích thước: DN15 – DN300
• Chất liệu: Inox 304, inox 316
• Gioăng làm kín: PTFE, EPDM, NBR
• Kết nối: Nối ren, mặt bích
• Phương pháp vận hành: Tay quay vô lăng
• Áp lực chịu tải: PN16, PN25
• Nhiệt độ chịu tải: Max 200 độ C
• Dạng van: Ty nổi, ty chìm
• Môi trường sử dụng: Nước thải, nước sạch, hơi nóng, dầu khí

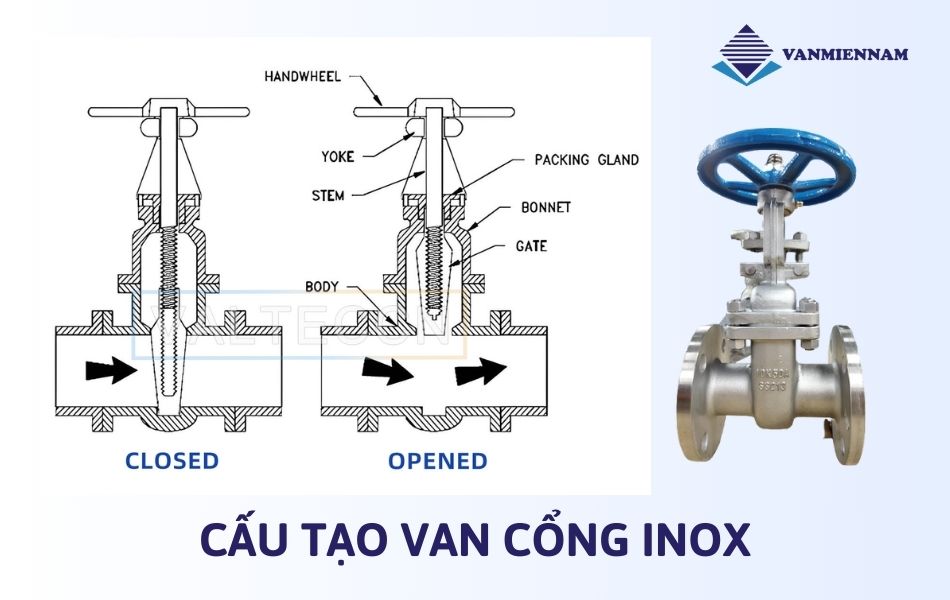

Cấu tạo và nguyên lý hoạt động của van cổng inox

Là thiết bị được đánh giá cao về độ bền, khả năng làm kín tuyệt đối, van cổng inox được cấu thành từ những bộ phận chính sau:

Cấu tạo van cổng inox

Van cổng inox có cấu tạo gồm 5 bộ phận chính:

• Thân van: Là bộ phận chính của van, nơi chứa các chi tiết bên trong giúp van hoạt động ổn định. Thân van được đúc từ inox không gỉ như inox 201, 304 hoặc 316, có khả năng chịu ăn mòn, chịu áp lực và nhiệt độ cao, phù hợp với nhiều môi trường khắc nghiệt như hóa chất, nước biển, hơi nóng…
• Trục van (ty van): Là trục kết nối giữa tay quay và cánh van, có nhiệm vụ truyền chuyển động từ bộ điều khiển đến đĩa van. Trục được làm từ inox cứng, chống gỉ, giúp vận hành bền bỉ.
• Đĩa van (cánh van): Là bộ phận chuyển động trực tiếp lên xuống để đóng hoặc mở dòng chảy. Được làm bằng inox, có độ bền cơ học cao, tiếp xúc trực tiếp với lưu chất nên được thiết kế chắc chắn và chống ăn mòn.
• Gioăng làm kín: Thường được làm từ vật liệu PTFE (Teflon) hoặc cao su chịu nhiệt, chịu hóa chất. Gioăng có nhiệm vụ làm kín các vị trí tiếp xúc giữa thân van và các bộ phận khác, ngăn không cho lưu chất rò rỉ ra bên ngoài.
• Bộ điều khiển: Thường sử dụng tay quay cơ học gắn trên đầu van, dùng để đóng mở van một cách thủ công. Ngoài ra, một số dòng van có thể gắn thêm bộ điều khiển điện hoặc khí nén để tự động hóa quá trình vận hành.

Nguyên lý hoạt động van cổng inox

Van cổng inox hoạt động dựa trên nguyên lý nâng hạ đĩa van thông qua thao tác quay tay. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van sẽ truyền chuyển động quay thành chuyển động tịnh tiến làm cánh van hạ xuống và đóng kín dòng chảy.

Ngược lại, khi xoay tay quay theo chiều ngược lại, trục van sẽ nâng cánh van lên khỏi dòng chảy, cho phép lưu chất đi qua. Quá trình đóng mở diễn ra từ từ, giúp tránh sốc áp trong đường ống.

Tổng hợp các thương hiệu van cổng inox uy tín, giá tốt

Hiện nay trên thị trường có rất nhiều thương hiệu van cổng inox đến từ các quốc gia trên thế giới như Hàn Quốc, Đài Loan, Trung Quốc, Thổ Nhĩ Kỳ…được tin dùng và ứng dụng rộng rãi trong các hệ thống công nghiệp và xây dựng. Các hãng có thể kể đến như sau:

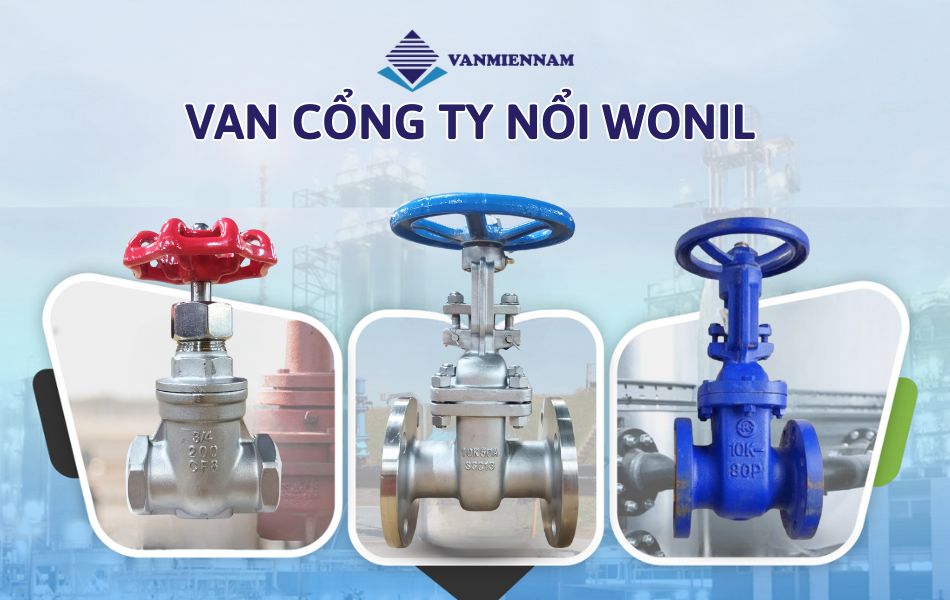

Thương hiệu Wonil

Van cổng inox Wonil là một dòng van công nghiệp cao cấp đến từ Hàn Quốc, được chế tạo trên dây chuyền công nghệ hiện đại. Toàn bộ phần thân, đĩa và trục van đều được làm từ inox chất lượng cao, giúp van có thể vận hành tốt trong môi trường nhiệt độ và áp suất cao, đặc biệt là những môi trường có độ ăn mòn mạnh như hóa chất, nước biển.

Thương hiệu BTL

Van cổng inox hiệu BTL là sản phẩm được sản xuất tại Trung Quốc, nổi bật với thiết kế đa dạng về kích thước từ DN50 – DN100, áp lực làm việc phổ biến là 10K. Van sử dụng kết nối mặt bích, giúp lắp đặt chắc chắn và an toàn cho hệ thống. Van BTL có độ bền tốt, hoạt động ổn định và phù hợp với nhiều ứng dụng như hệ thống cấp thoát nước, nhà máy thực phẩm, công nghiệp nhẹ và các hệ thống xử lý nước thải.

Thương hiệu Arita

Van cổng inox Arita là sản phẩm đến từ Malaysia có thiết kế chắc chắn, các chi tiết được gia công chính xác, đảm bảo độ kín cao khi vận hành. Chất liệu inox giúp van Arita chống ăn mòn tốt, phù hợp lắp đặt trong các hệ thống nước sạch, nước thải, hóa chất nhẹ và công trình dân dụng. Nhờ vào chất lượng ổn định và giá thành hợp lý, van cổng inox Arita đang được nhiều đơn vị thi công và doanh nghiệp lựa chọn trong các dự án vừa và nhỏ.

Top 5 loại van cổng inox tin dùng hiện nay

Với mẫu mã đa dạng, van cổng inox là giải pháp thông minh, phù hợp dùng cho mọi hệ thống có quy mô lớn nhỏ khác nhau. Loại van này có khả năng chịu được áp lực lớn, nhiệt độ cao trong hệ thống. Dưới đây là một số loại van nổi bật, thường dùng như:

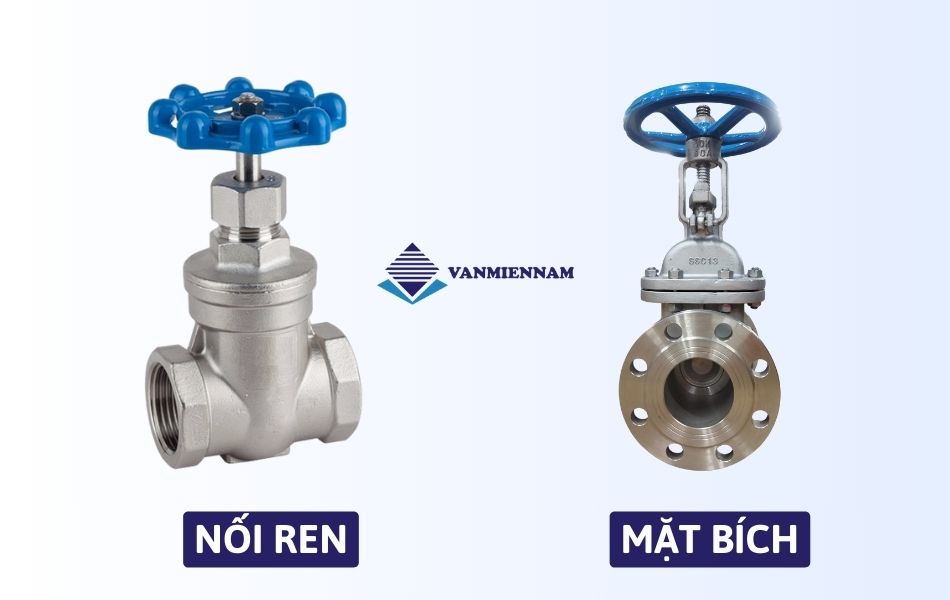

Van cổng inox nối ren

Dòng van này thường sử dụng cho các đường ống có kích cỡ nhỏ như DN15, DN20, DN25, DN32, DN40, DN50 kết nối thông qua ren. Van cổng inox nối ren có thiết kế đơn giản với hệ số kháng dòng chảy thấp, chế tạo từ inox 304 hoặc inox 316 nên có khả năng chống ăn mòn tốt, chịu được áp lực và nhiệt độ cao thường được dùng trong các hệ thống nước sạch, hóa chất nhẹ và thực phẩm.

Van cổng inox mặt bích

Van cổng inox mặt bích được sản xuất với dải kích thước phổ biến từ DN50 – DN300, thích hợp lắp đặt trong các hệ thống có quy mô vừa và lớn. Van kết nối bằng mặt bích tiêu chuẩn JIS, BS hoặc ANSI, đảm bảo khả năng lắp đặt chắc chắn và chịu lực tốt. Tại các điểm tiếp xúc, van sử dụng gioăng làm kín bằng chất liệu PTFE hoặc cao su cao cấp, đảm bảo độ kín tuyệt đối, tránh rò rỉ lưu chất.

Van cổng inox tay quay

Van cổng inox tay quay là dòng van được điều khiển đóng mở bằng tay quay cơ học. Khi vận hành, người dùng xoay tay quay theo chiều kim hoặc ngược kim đồng hồ để nâng hoặc hạ cánh van. Ưu điểm của van là có thể đóng mở hoàn toàn 100% mà không gây hiện tượng búa nước, thích hợp sử dụng trong các hệ thống cần thao tác thủ công và kiểm soát lưu lượng chính xác.

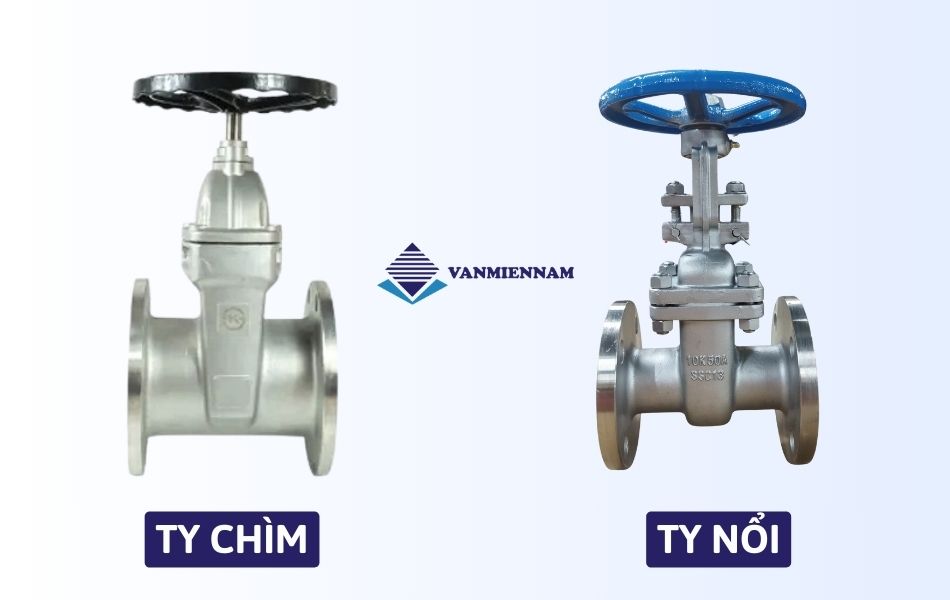

Van cổng inox ty chìm

Van cổng inox ty chìm có phần trục ty nằm ẩn bên trong thân van, giúp tiết kiệm không gian lắp đặt, phù hợp cho các hệ thống có không gian hạn chế hoặc cần đảm bảo tính thẩm mỹ. Van có thiết kế gọn gàng, chắc chắn, khả năng vận hành ổn định, thường được sử dụng trong các hệ thống cấp thoát nước, nước thải, hệ thống PCCC và ngành thực phẩm.

Van cổng inox ty nổi

Van cổng inox ty nổi là dòng van có trục ty được thiết kế lộ ra bên ngoài. Khi van hoạt động, ty van sẽ nâng lên hoặc hạ xuống theo hành trình đóng/mở, giúp dễ dàng quan sát trạng thái hoạt động của van. Loại này thích hợp sử dụng trong các hệ thống đường ống sâu, các công trình ngầm hoặc nơi cần kiểm soát trực quan. Van được chế tạo từ inox chống gỉ, có độ bền cao, sử dụng được trong môi trường hóa chất, hơi nóng, nước biển,…

Đánh giá ưu điểm vượt trội của van cổng inox

Có thể nói, van cổng inox hiện nay là một trong những dòng van được ưa chuộng hàng đầu trong cả lĩnh vực dân dụng lẫn công nghiệp nhờ sở hữu nhiều tính năng vượt trội. Những ưu điểm nổi bật của van cổng inox có thể kể đến như:

• Được sản xuất từ chất liệu inox không gỉ, có khả năng chống ăn mòn, chống oxy hóa vượt trội, phù hợp sử dụng trong môi trường hóa chất, nước biển, axit, kiềm…
• Thiết kế thông minh, cấu tạo chắc chắn chịu được áp suất và nhiệt độ cao, đảm bảo độ bền cơ học vượt trội.
• Bề mặt van trơn nhẵn, không bám cặn, dễ vệ sinh, đảm bảo an toàn vệ sinh, thích hợp sử dụng trong ngành thực phẩm, dược phẩm.
• Không gây giảm áp lực dòng chảy, lưu lượng ổn định, hiệu suất hoạt động cao.
• Vận hành đơn giản, đóng mở nhẹ nhàng bằng tay quay, không tốn nhiều công sức. Ngoài ra có thể sử dụng động cơ điện hoặc khí nén để điều khiển tự động.
• Cho phép dòng lưu chất đi qua theo cả hai chiều, thuận tiện cho lắp đặt và sử dụng linh hoạt.
• Độ bền cao, ít hư hỏng, giúp tiết kiệm chi phí bảo trì, sửa chữa, thay thế.
• Ứng dụng rộng rãi trong nhiều lĩnh vực như cấp thoát nước, hóa chất, dầu khí, thực phẩm, y tế,…

Phân biệt van cổng inox 304 và inox 316

Inox là chất liệu kim loại phổ biến, thường gặp trong dân dụng và công nghiệp, trong đó chúng được chia ra thành nhiều loại nổi bật là inox 304 và inox 316. Vật liệu này được dùng làm chế tạo van cổng inox dùng để đóng mở dòng chảy với những tính năng, đặc điểm nổi bật khác nhau.

Van Miền Nam sẽ giúp bạn hiểu rõ hơn về 2 loại van này từ đó dễ dàng lựa chọn được thiết bị phù hợp với hệ thống nhằm tiết kiệm chi phí đầu tư và đảm bảo độ bền, hiệu quả sử dụng lâu dài:

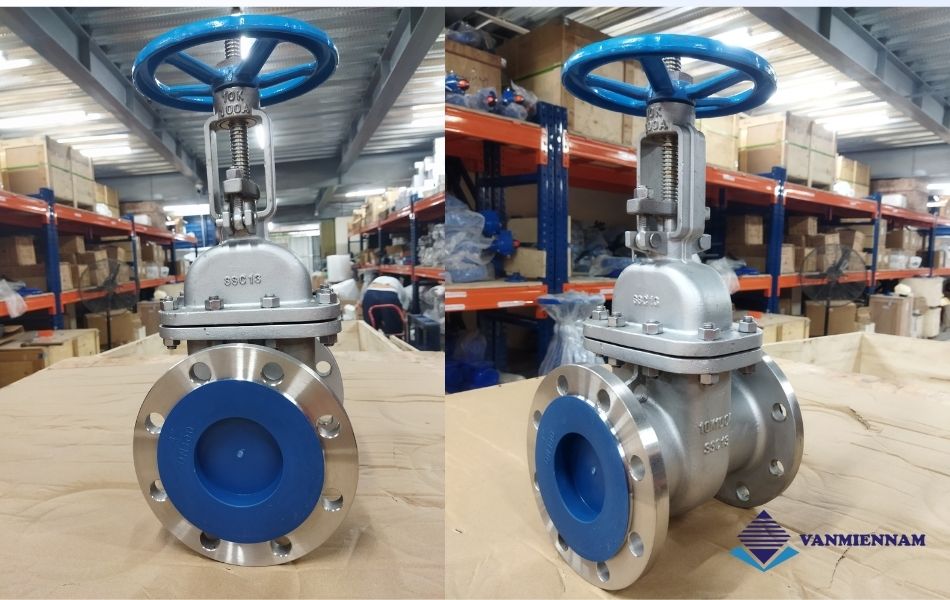

Ứng dụng thực tiễn của van cổng inox trong hệ thống

• Hệ thống cấp thoát nước dân dụng và công nghiệp: Van cổng inox được sử dụng để đóng mở dòng nước trong các đường ống nhờ khả năng chống ăn mòn và chịu áp lực tốt.
• Ngành thực phẩm và đồ uống: Bề mặt inox sạch, không bám bẩn, đảm bảo an toàn vệ sinh nên được sử dụng rộng rãi trong các nhà máy sản xuất sữa, bia, nước giải khát, nước tinh khiết…
• Ngành dược phẩm: Van inox đáp ứng tiêu chuẩn vệ sinh cao, dễ vệ sinh, chống bám cặn nên thích hợp cho các hệ thống chiết rót, truyền dẫn trong dây chuyền sản xuất thuốc, mỹ phẩm.
• Hệ thống xử lý nước thải có tính ăn mòn: Van hoạt động ổn định trong môi trường chứa hóa chất nhẹ hoặc nước thải có tính axit/kiềm nhờ chất liệu inox chống ăn mòn hiệu quả.
• Ngành công nghiệp hóa chất nhẹ: Ứng dụng trong các hệ thống dẫn hóa chất, dung môi công nghiệp không quá đặc tính ăn mòn mạnh, đặc biệt là với van inox 316.

Mua van cổng inox ở đâu, giá bao nhiêu?

Van Miền Nam là đơn vị uy tín chuyên cung cấp và phân phối các loại van cổng inox, van công nghiệp, van nước hai chiều, cùng các thiết bị đường ống và phụ kiện chất lượng cao. Sản phẩm của chúng tôi được nhập khẩu trực tiếp từ các nhà sản xuất lớn tại Đài Loan, Trung Quốc, Hàn Quốc, đảm bảo chính hãng 100%, có đầy đủ giấy tờ chứng nhận CO/CQ, đa dạng mẫu mã và kích thước, đáp ứng đầy đủ yêu cầu kỹ thuật cho từng công trình.

Khi mua hàng tại Van Miền Nam, quý khách hàng sẽ nhận được mức giá cạnh tranh và hợp lý nhất trên thị trường, đi kèm với chính sách bảo hành rõ ràng, đổi trả linh hoạt theo đúng quy định. Chúng tôi cam kết giao hàng nhanh chóng, hỗ trợ kỹ thuật và tư vấn giải pháp phù hợp với từng nhu cầu sử dụng.

Để được tư vấn chi tiết và báo giá van cổng inox chính xác, vui lòng liên hệ HOTLINE 0928.613.555. Đội ngũ kỹ thuật và kinh doanh của Van Miền Nam luôn sẵn sàng phục vụ quý khách tận tâm – chuyên nghiệp – hiệu quả.
