Van cổng ty chìm Wonil là loại van công nghiệp được sản xuất tại Hàn Quốc và lắp đặt trên các đường ống theo kiểu mặt bích với nhiệm vụ lưu thông và ngăn chặn dòng lưu chất đi qua. Sản phẩm đang được Van Miền Nam phân phối và ủy quyền hiệu Wonil tại Việt Nam cam kết chính hãng, giá tốt và đa dạng kích thước từ DN15 – DN600.

Van cổng ty chìm Wonil là gì? Thông số sản xuất

Van cổng ty chìm Wonil là dòng sản phẩm chất lượng cao đến từ thương hiệu Wonil Hàn Quốc, được thiết kế với phần ty nằm hoàn toàn bên trong thân van, giúp quá trình vận hành không làm thay đổi chiều cao tổng thể của van. Nhờ đó, van chặn ty chìm Wonil phù hợp cho các vị trí lắp đặt có không gian hạn chế, đảm bảo hiệu quả và an toàn trong quá trình vận hành, lắp đặt.

Sản phẩm van cổng ty chìm Wonil được chế tạo chắc chắn với kiểu kết nối mặt bích theo tiêu chuẩn JIS, BS hoặc DIN, đảm bảo độ kín khít cao và khả năng chịu áp lực lên đến 25 bar. Van có nhiều kích thước từ DN15 – DN600 nên có thể lắp đặt trong nhiều hệ thống công nghiệp, nhà máy xử lý nước, hệ thống công nghiệp, phòng cháy chữa cháy và cấp thoát nước đô thị.

Bên cạnh đó van được làm từ chất liệu gang phủ sơn epoxy có khả năng chống ăn mòn, hạn chế rỉ sét trong môi trường ẩm ướt. Và sử dụng gioăng làm kín bằng NBR hoặc EPDM giúp van hoạt động ổn định, kín khít tuyệt đối trong thời gian dài.

Thông số kỹ thuật van cổng ty chìm Wonil:

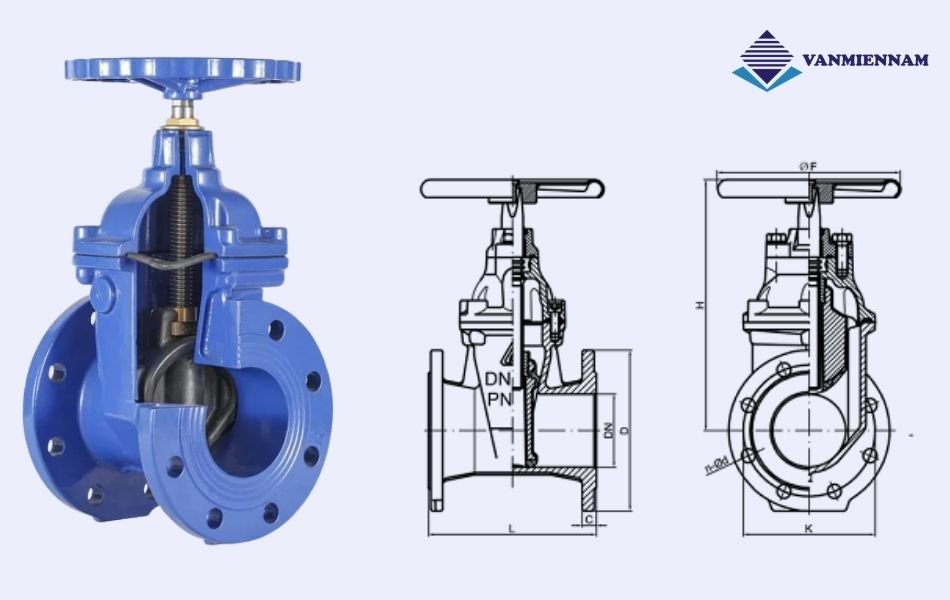

Cấu tạo chi tiết của van cổng ty chìm Wonil

• Thân van: Là lớp vẻ bên ngoài làm từ vật liệu kim loại như gang cầu giúp chống ăn mòn và chịu được áp lực cao. Thân van có nhiệm vụ làm khung bảo vệ cho toàn bộ chi tiết bên trong và chịu lực tác động của lưu chất trong quá trình vận hành.
• Trục van: Là bộ phận truyền động chính giữa tay quay và đĩa van. Ở dòng van cổng ty chìm Wonil, trục van được đặt hoàn toàn bên trong thân van nên chiều cao van không thay đổi khi vận hành.
• Đĩa van: Là phần đóng mở trực tiếp dòng chảy, được làm bằng gang cầu phủ cao su EPDM nhằm đảm bảo độ kín khít và tuổi thọ dài lâu. Khi trục van xoay, đĩa van sẽ di chuyển lên hoặc xuống để cho phép hoặc ngăn dòng lưu chất đi qua.
• Gioăng làm kín: Chế tạo từ vật liệu cao su NBR hoặc EPDM, có tính đàn hồi và chịu áp suất tốt. Gioăng được lắp giữa thân van và đĩa van nhằm ngăn rò rỉ lưu chất, giúp van hoạt động an toàn và hiệu quả.
• Tay quay vô lăng: Là bộ phận điều khiển được kết nối trực tiếp với trục van thông qua chốt hoặc bulông cố định. Tay quay của van Wonil có thiết kế dạng tròn, giúp người vận hành dễ dàng xoay điều chỉnh van ngay cả trong hệ thống áp lực cao.

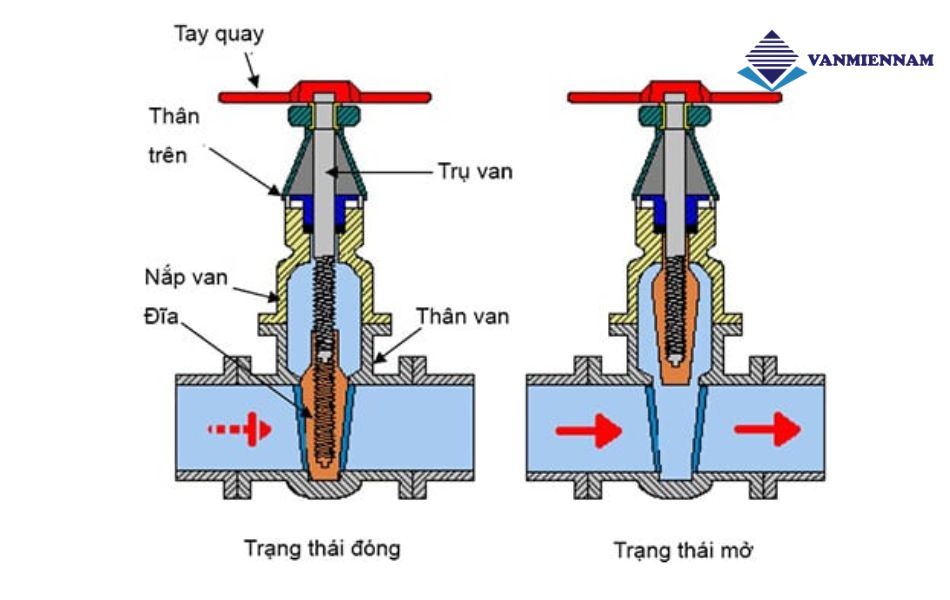

Cơ chế hoạt động của van cổng ty chìm Wonil

Van cổng ty chìm Wonil vận hành bằng bộ phận tay quay vô lăng với 2 cơ chế là đóng mở để lưu thông hoặc ngăn chặn dòng chảy. Chi tiết như sau:

• Mở van: Khi người vận hành tác động lực lên tay quay vô lăng sẽ truyền mô-men xoắn xuống trục van thông qua các ren kết nối bên trong. Trục van quay làm cho đĩa van từ từ di chuyển lên trên, rời khỏi vị trí bịt kín dòng chảy. Khi đĩa van được nâng hoàn toàn, dòng lưu chất sẽ đi qua thân van dễ dàng, không bị cản trở, giúp hệ thống vận hành ổn định và giảm tổn thất áp suất.
• Đóng van: Người dùng sẽ quay tay quay theo chiều ngược lại để trục van quay theo hướng đóng. Nhờ cơ cấu ren, đĩa van sẽ từ từ di chuyển xuống, tiến đến vị trí kín hoàn toàn với vòng gioăng làm kín ở đáy thân van. Lúc này, toàn bộ lưu chất bị ngăn chặn, không thể đi qua đường ống, đảm bảo hệ thống an toàn và tránh rò rỉ.

Các loại van cổng ty chìm Wonil

Van cổng ty chìm Wonil làm từ vật liệu gang có độ bền cao, chống va đập, hóa chất và tĩnh điện tốt. Van có thiết kế chính gốm 2 loại sau:

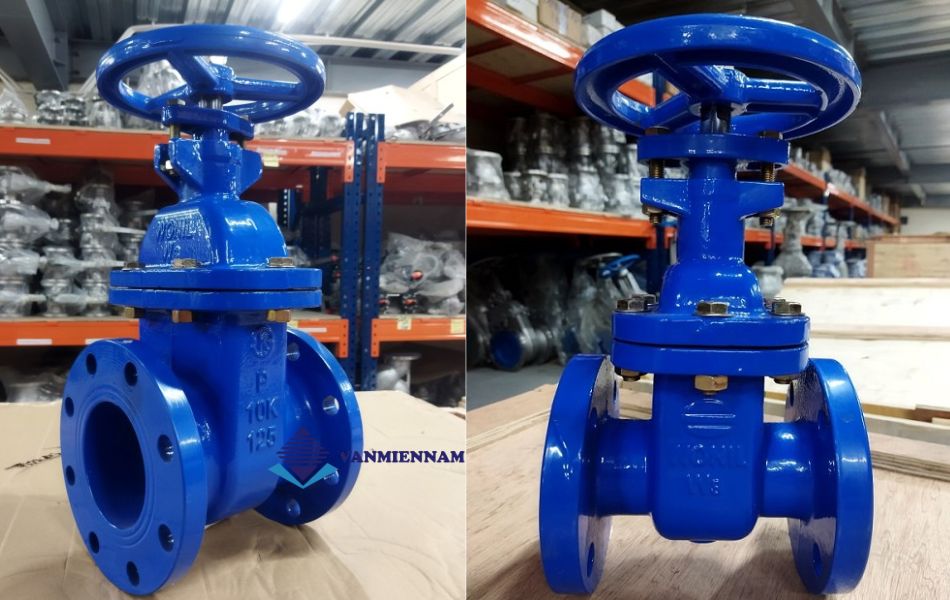

Van cổng gang ty chìm tay quay Wonil

Van cổng gang ty chìm tay quay Wonil được sản xuất trực tiếp tại Hàn Quốc, sử dụng vật liệu gang đúc chất lượng cao với đĩa van bằng đồng và ty van thép không gỉ SS410, mang lại khả năng hoạt động ổn định và độ bền vượt trội. Van được vận hành bằng tay quay vô lăng, giúp người dùng dễ dàng điều khiển quá trình đóng mở một cách chính xác. Đây là lựa chọn lý tưởng cho các hệ thống cấp thoát nước, nhà máy công nghiệp, xử lý nước thải và PCCC.

Đặc điểm nổi bật :

• Trang bị tay quay cố định, cho phép thao tác đóng mở trực tiếp và dễ kiểm soát lưu lượng.
• Phù hợp cho lắp đặt nổi trên mặt đất hoặc trong phòng kỹ thuật, nơi có người vận hành thường xuyên.
• Dễ dàng kiểm tra, bảo dưỡng và giám sát tình trạng hoạt động của van mà không cần tháo rời.
• Vận hành nhẹ nhàng, phù hợp cho những hệ thống yêu cầu đóng mở thường xuyên.

Thông số kỹ thuật:

• Kích thước: DN50 – DN300
• Dạng điều khiển: Tay quay vô lăng
• Kiểu nối bích: JIS 10K
• Thân van: Gang đúc FC
• Áp lực làm việc: 16 kgf/cm² (PN16)
• Nhiệt độ làm việc: Tối đa 120°C
• Môi trường sử dụng: Nước sạch, nước thải, PCCC, công nghiệp
• Bảo hành: 24 tháng kèm đầy đủ CO-CQ

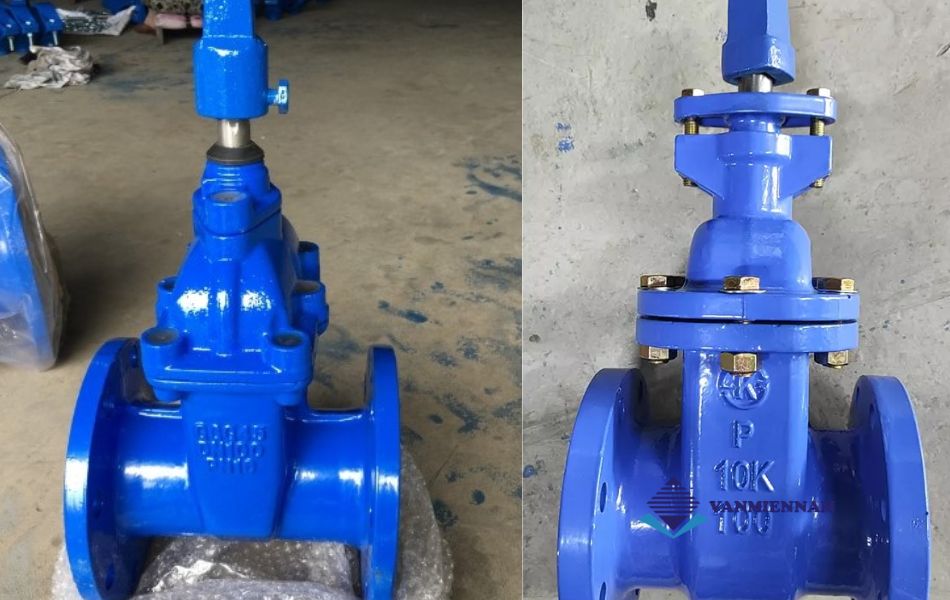

Van cổng gang ty chìm nắp chụp Wonil

Van cổng ty chìm nắp chụp Wonil thường được lắp đặt dưới lòng đất, chỉ để lộ phần nắp chụp phía trên và dùng để kết nối với bộ điều khiển điện để vận hành van từ xa, đóng mở tự động hoàn toàn. Với thiết kế ty chìm trong thân van giúp tiết kiệm diện tích, đồng thời bảo vệ các chi tiết quan trọng khỏi tác động từ môi trường bên ngoài như bụi bẩn, mưa nắng, đảm bảo tuổi thọ và hiệu suất hoạt động lâu dài.

Đặc điểm nổi bật:

• Thiết kế gọn nhẹ hơn, tối ưu cho hệ thống âm ngầm hoặc nơi không có không gian vận hành trực tiếp.
• Độ kín cao, bảo vệ ty van khỏi bụi bẩn, đất cát và nước ngầm xâm nhập
• Thích hợp cho các công trình cần vận hành gián tiếp hoặc không thường xuyên.

Thông số kỹ thuật:

• Kích cỡ: DN50 – DN400
• Chất liệu thân van: Gang đúc
• Trục van: Thép (Steel Stem)
• Đĩa van: Thép viền đồng
• Kiểu kết nối: Mặt bích – tiêu chuẩn JIS 10K
• Áp lực làm việc: PN16
• Nhiệt độ làm việc: 0 – 110°C

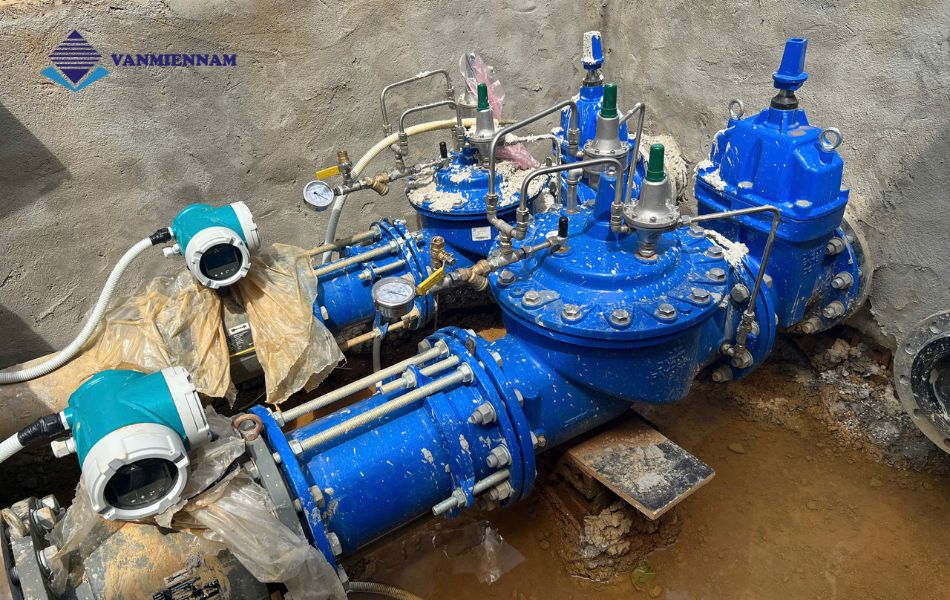

Tại sao nên sử dụng van cổng ty chìm Wonil cho hệ thống?

Van cổng ty chìm Wonil là thiết bị công nghiệp được sử dụng rộng rãi trong các hệ thống, van mang lại nhiều ưu điểm và tính năng vượt trội trong quá trình sử dụng. Bao gồm:

• Khả năng ngăn chặn và lưu thông dòng chảy tốt, mang đến hiệu quả cao cho hoạt động hệ thống công nghiệp và dân dụng.
• Được chế tạo từ vật liệu gang cao cấp có thể sử dụng trong nhiều môi trường khác nhau, kể cả các nơi có độ ăn mòn, oxy hóa cao hoặc môi trường khắc nghiệt.
• Giá thành hợp lý, phù hợp với nhiều điều kiện kinh tế và nhu cầu sử dụng.
• Thiết kế đơn giản, nhỏ gọn, không chiếm nhiều diện tích khi lắp đặt.
• Nguyên lý hoạt động dễ dàng, thao tác đóng mở van đơn giản, không yêu cầu chuyên môn cao.
• Hoạt động tốt trong nước sạch, nước thải, dầu và các chất lỏng thông thường, được ứng dụng rộng rãi trong các hệ thống nước sinh hoạt, toà nhà, khu chung cư, nhà máy và công trình công nghiệp.
• Trục ty nằm chìm trong thân van, tiết kiệm diện tích lắp đặt và hạn chế oxy hóa do tiếp xúc môi trường.
• Có đa dạng kích cỡ từ DN50 đến DN600, tạo nhiều sự lựa chọn cho từng hệ thống.
• Dễ dàng tháo lắp, bảo dưỡng và sửa chữa, thuận tiện cho quá trình sử dụng lâu dài.

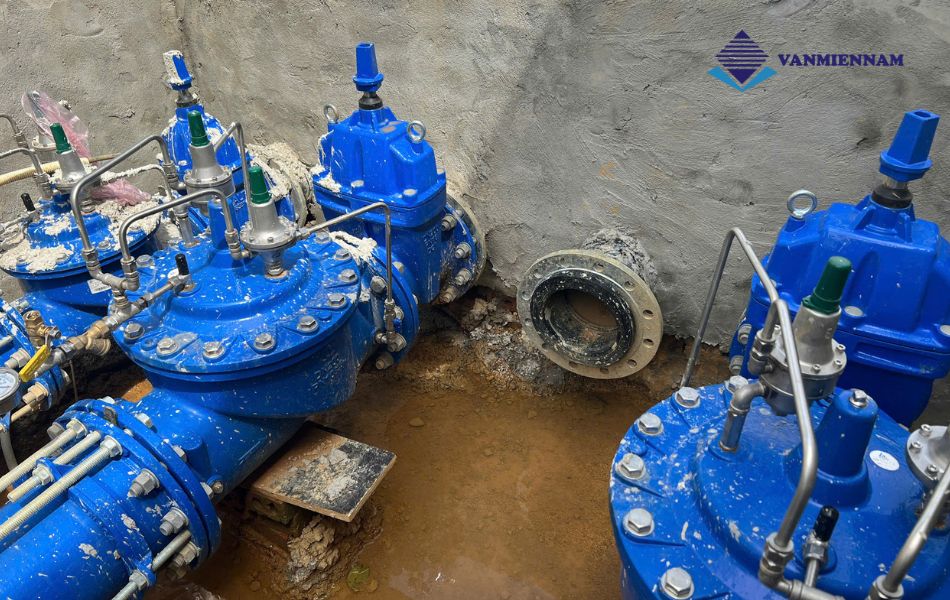

Ứng dụng thực tiễn của van cổng ty chìm Wonil

Nhờ những ưu điểm vượt trội cùng khả năng vận hành dễ dàng và lắp đặt thuận tiện, van cổng ty chìm Wonil được ứng dụng rộng rãi trong các hệ thống, lĩnh vực sau:

• Hệ thống cấp thoát nước sạch và xử lý nước thải cho các khu công nghiệp, khu dân cư, toà nhà cao tầng
• Hệ thống phòng cháy chữa cháy
• Hệ thống khí nén, hơi nóng trong công nghiệp và nhà máy sản xuất
• Hệ thống lưu chất có tính ăn mòn cao, như nước biển, muối, axit, bazo…
• Hệ thống sản xuất thực phẩm và đồ uống bao gồm bia, rượu, sữa, nước ngọt
• Hệ thống thủy điện và các công trình năng lượng nước
• Hệ thống thủy lợi, tưới tiêu, chăn nuôi và nông nghiệp

Lưu ý khi sử dụng và bảo dưỡng van cổng ty chìm Wonil

Mỗi loại van sẽ có những điều cần chú ý khi sử dụng và bảo dưỡng thiết bị để đảm bảo chúng hoạt động tốt, bền lâu và hạn chế các sự cố hư hỏng xảy ra. Dưới đây là những điều cần chú ý khi dùng van chặn ty chìm Wonil Hàn Quốc:

• Không sử dụng van với mục đích điều tiết dòng chảy và tránh ma sát gây mài mòn đĩa van và ảnh hưởng đến độ kín và độ bền của thiết bị.
• Chú ý nhiệt độ và áp suất làm việc để lựa chọn chất liệu van phù hợp; nhiệt độ quá cao có thể khiến van giãn nở hoặc đĩa van cong, dẫn đến rò rỉ lưu chất.
• Tránh để vật cứng hoặc rác thải trong đường ống nên lắp y lọc trước van để loại bỏ cặn bã, giúp van hoạt động ổn định hơn.
• Thực hiện bảo dưỡng định kỳ theo thời gian cố định, thường từ 3 – 6 tháng hoặc điều chỉnh tùy theo điều kiện hoạt động của hệ thống.
• Trong quá trình bảo dưỡng, nên thực hiện các công việc như: Bôi dầu, mỡ bôi trơn cho trục van, làm sạch van, kiểm tra độ ăn mòn, mài mòn của các bộ phận
• Sau khi bảo dưỡng, lắp đặt lại van theo đúng kỹ thuật để đảm bảo hiệu suất hoạt động tối ưu.

Báo giá van cổng ty chìm Wonil chi tiết, giá tốt

Có thể nói, Van Miền Nam hiện là một trong những nhà phân phối van cổng ty chìm Wonil chính hãng, cùng nhiều loại van công nghiệp khác với giá thành cạnh tranh trên thị trường. Chúng tôi cung cấp đa dạng các loại van với nhiều kích cỡ, chất liệu và thiết kế phù hợp cho cả hệ thống dân dụng lẫn công nghiệp. Các sản phẩm đều được nhập khẩu trực tiếp từ Hàn Quốc, không qua bất kỳ khâu trung gian nào, đảm bảo uy tín về nguồn gốc và chất lượng.

Để mang đến cho khách hàng những sản phẩm tốt với mức giá hợp lý, Van Miền Nam luôn có các chính sách ưu đãi dành cho khách hàng mua số lượng lớn, đối tác ký hợp đồng cung ứng cho các dự án quy mô, cùng chế độ bảo hành rõ ràng, minh bạch.

Nếu quý khách đang có nhu cầu báo giá van cổng ty chìm Wonil, hãy liên hệ ngay với chúng tôi qua số điện thoại hoặc các hình thức liên hệ bên dưới để được tư vấn và hỗ trợ miễn phí.

Chúng tôi hy vọng thông tin trên sẽ giúp quý khách hàng có cái nhìn tổng quan về sản phẩm. Đồng thời, đội ngũ nhân viên Van Miền Nam luôn sẵn sàng phục vụ và hỗ trợ quý khách đặt hàng, tư vấn các loại van công nghiệp phù hợp với nhu cầu của từng hệ thống.
