Van PCCC

Trong bất kỳ công trình dân dụng, thương mại hay công nghiệp nào, hệ thống phòng cháy chữa cháy (PCCC) luôn đóng vai trò sống còn trong việc đảm bảo an toàn tính mạng và tài sản. Van PCCC là một trong những thiết bị quan trọng nhất của hệ thống, giữ vai trò điều tiết dòng chảy, kiểm soát áp lực và đảm bảo nước được cung cấp đến các vị trí cần thiết khi xảy ra sự cố cháy.

Vanmiennam.com – Là nhà cung cấp uy tín các dòng van PCCC chất lượng trên thị trường với nhiều thương hiệu nổi tiếng. Với nhiều năm kinh nghiệm và sự am hiểu kỹ thuật chuyên sâu về lĩnh vực và sản phẩm sẽ giúp bạn hiểu rõ toàn diện về dòng van này. Từ khái niệm, phân loại, cấu tạo, nguyên lý hoạt động cho đến các tiêu chuẩn kỹ thuật và lưu ý quan trọng khi lựa chọn lắp đặt thiết bị.

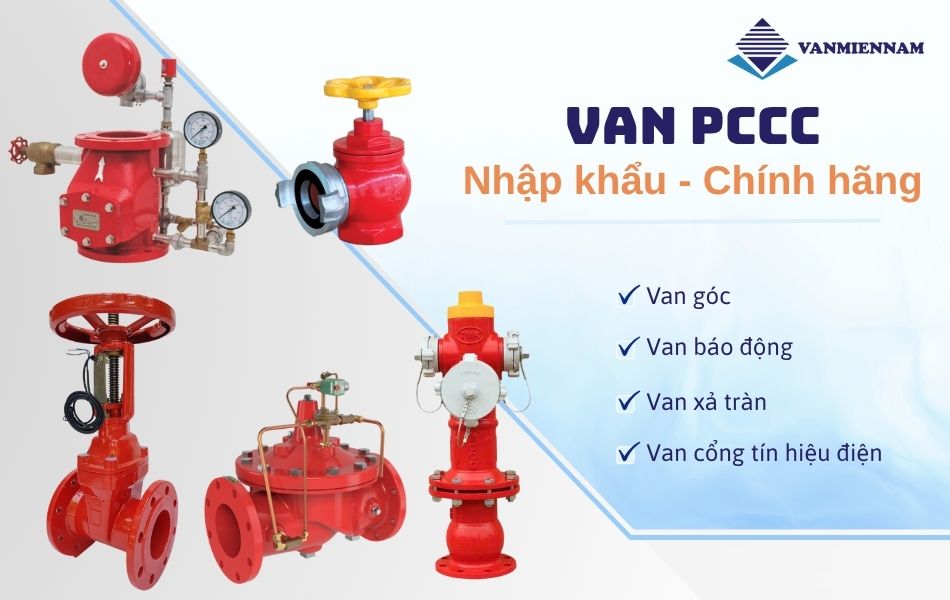

Van PCCC là gì?

Van PCCC (Van phòng cháy chữa cháy) là các loại van chuyên dùng trong hệ thống cấp nước chữa cháy. Chúng được thiết kế để mở, đóng, điều chỉnh lưu lượng, kiểm tra dòng chảy hoặc ngăn dòng nước chảy ngược, phục vụ mục tiêu dập lửa nhanh chóng, hiệu quả và an toàn.

Van PCCC không chỉ được sử dụng trong các trạm bơm chữa cháy, hệ thống họng nước trong nhà và ngoài trời, mà còn trong các hệ thống sprinkler (phun nước tự động), bọt foam, hoặc CO₂.

Vai trò và tầm quan trọng của van PCCC

Van PCCC có vai trò tối quan trọng trong vận hành của toàn bộ hệ thống chữa cháy:

• Điều tiết dòng chảy: Mở/ngắt nguồn nước theo yêu cầu của hệ thống hoặc con người.
• Bảo vệ thiết bị: Một số loại van như van một chiều, van an toàn giúp tránh sự cố như búa nước, dòng chảy ngược, quá áp…
• Hỗ trợ kiểm tra và bảo trì: Van xả tràn, van xả khí, van kiểm tra dòng chảy giúp kỹ thuật viên dễ dàng kiểm tra, bảo trì hệ thống.
• Kích hoạt hệ thống tự động: Trong hệ thống sprinkler, van báo động kết hợp với cảm biến nhiệt để tự động kích hoạt dập lửa khi phát hiện cháy.

Phân loại van PCCC thông dụng

Hệ thống PCCC cũng như các hệ thống cấp nước khác, đều cần những loại van thông dụng như van cổng, van bướm, van một chiều,… Tuy nhiên, vẫn yêu cầu một số loại van đặc thù cho PCCC để đáp ứng tính nhanh chóng và an toàn.

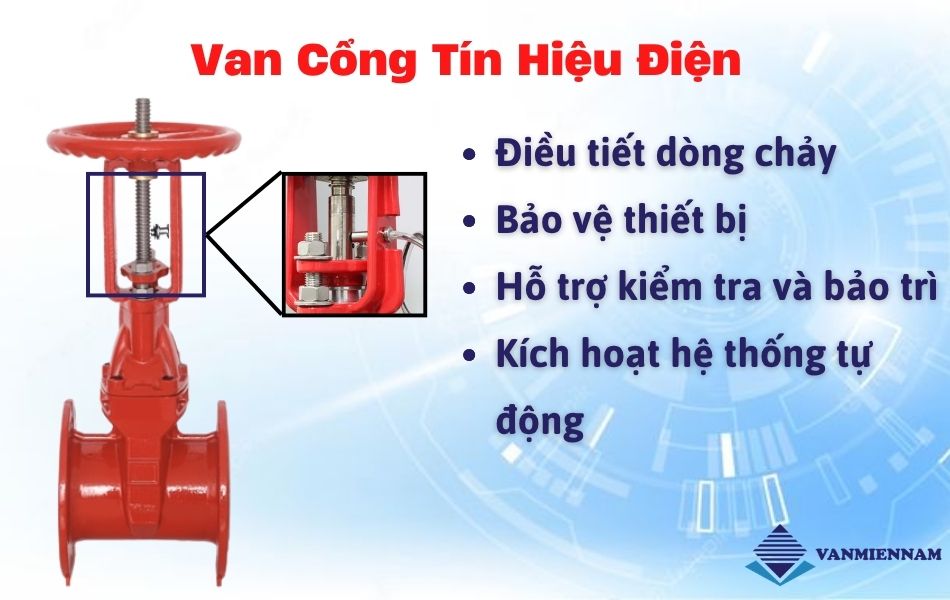

Van cổng tín hiệu điện (OS&Y Gate Valve with Switch)

Đây là dòng van cổng dành riêng cho hệ thống PCCC, không chỉ có chức năng đóng mở thông thường mà còn đảm nhận việc truyền thông tin trạng thái về tủ điện giúp giám sát hệ thống từ xa.

• Chức năng: Ngoài việc đóng/mở dòng chảy như van cổng thông thường, van cổng tín hiệu điện còn tích hợp công tắc tín hiệu (tamper switch) để gửi trạng thái đóng/mở về tủ điều khiển trung tâm hoặc hệ thống BMS (Building Management System). Nhờ đó, người quản lý có thể giám sát tình trạng van từ xa trong thời gian thực.
• Cấu tạo: Thân van tương tự van cổng truyền thống, tuy nhiên được tích hợp thêm công tắc tín hiệu gắn ở trục van. Khi trục quay, công tắc sẽ thay đổi trạng thái và gửi tín hiệu điện về trung tâm điều khiển.
• Ứng dụng phổ biến:

+ Hệ thống đầu phun nước tự động kích hoạt khi có cháy.

+ Các trạm bơm chữa cháy tại nhà máy, trung tâm thương mại, bệnh viện, kho bãi lớn.

+ Những nơi yêu cầu giám sát an ninh PCCC nghiêm ngặt.

• Ưu điểm:

+ Hỗ trợ kiểm soát và giám sát tình trạng van 24/7.

+ Hạn chế rủi ro van bị khóa hoặc ai đó vô tình đóng mà không phát hiện.

+ Giúp kỹ thuật viên nhanh chóng phát hiện lỗi trong hệ thống và xử lý kịp thời.

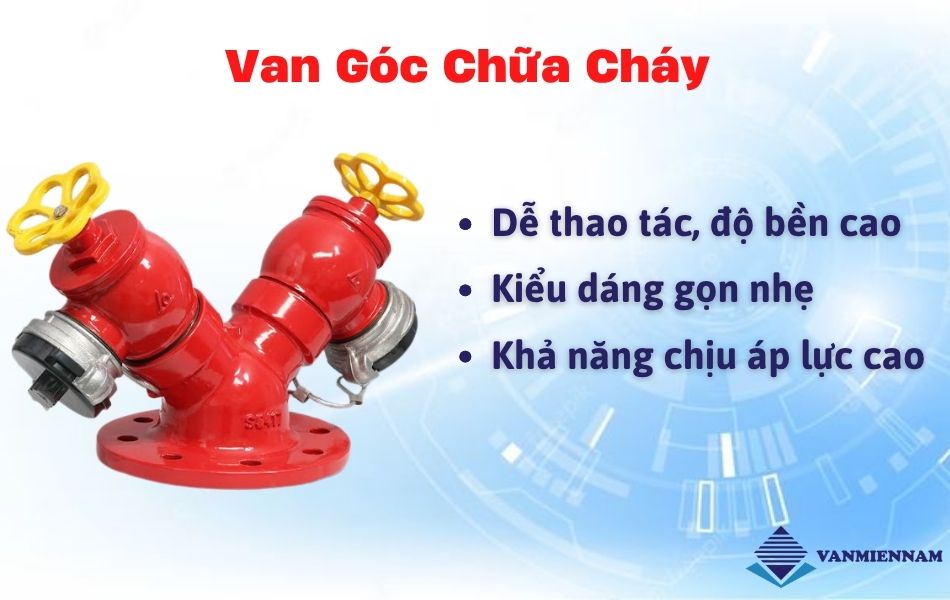

Van chữa cháy dạng góc (Fire Angle Valve).

Van góc chữa cháy hay còn gọi là van họng nước chữa cháy trong nhà, là một trong những thiết bị cơ bản và phổ biến nhất trong hệ thống cấp nước PCCC. Van thường được lắp tại các hộp cứu hỏa ở hành lang tòa nhà, nhà xưởng hoặc các trụ cứu hỏa ngoài trời.

• Cấu tạo đặc trưng:

+ Thiết kế dạng góc 90 độ để thuận tiện kết nối với ống dẫn và vòi chữa cháy.

+ Gồm thân van, tay vặn (dạng bánh xe), nắp chặn bụi và đầu ra ren theo tiêu chuẩn quốc tế (VNH, JIS, BS…).

+ Có lò xo đàn hồi và đĩa van cao su giúp đóng/mở linh hoạt và kín khít.

+ Chất liệu: Thường bằng đồng thau, gang dẻo, hoặc inox. Đồng và inox được ưu tiên trong môi trường ăn mòn cao như ven biển hoặc nhà máy hóa chất.

• Nguyên lý hoạt động:

Khi xảy ra cháy, nhân viên cứu hỏa mở hộp cứu hỏa, gắn vòi chữa cháy vào đầu ren của van, sau đó vặn tay van để mở dòng nước cấp từ hệ thống. Sau khi sử dụng, van sẽ được đóng lại, kiểm tra và bảo dưỡng định kỳ.

• Ứng dụng:

+ Tại các công trình như cao ốc, khu chung cư, bệnh viện hay cơ sở giáo dục.

+ Lắp đặt trong hệ thống trụ nước ngoài trời để tiếp nước cho xe cứu hỏa.

• Ưu điểm nổi bật:

+ Dễ thao tác, độ bền cao.

+ Kiểu dáng gọn nhẹ, dễ dàng lắp đặt trong khu vực hạn chế diện tích.

+ Khả năng chịu áp lực cao (thường PN16 – PN25).

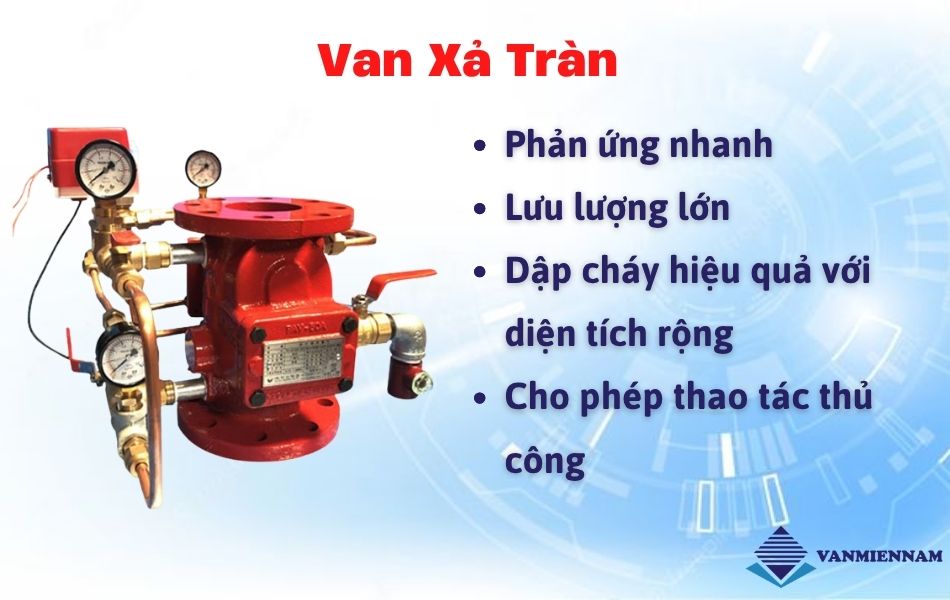

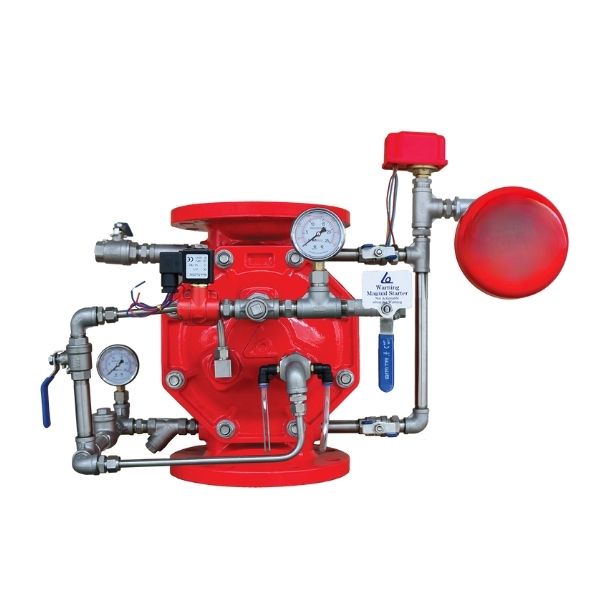

Van xả tràn (Deluge Valve)

Van xả tràn chữa cháy là thiết bị điều khiển lưu lượng lớn, được sử dụng chủ yếu trong hệ thống chữa cháy toàn khu vực (deluge system) như kho hóa chất, bể chứa nhiên liệu, nhà máy điện, kho lạnh…

• Chức năng chính: Khi phát hiện cháy, van mở toàn phần để cấp nước hoặc bọt foam dập lửa tức thì cho toàn bộ khu vực mà không cần chờ từng đầu sprinkler kích hoạt.
• Cấu tạo:

+ Gồm thân van chính, buồng điều khiển áp lực, ống dẫn tín hiệu, công tắc áp suất, ống xả khẩn cấp.

+ Có thể kết hợp với cảm biến nhiệt, đầu dò khói hoặc tín hiệu từ hệ thống báo cháy trung tâm.

• Nguyên lý hoạt động:

Van ở trạng thái đóng khi bình thường. Khi hệ thống phát hiện cháy (nhiệt độ tăng, đầu báo cháy kích hoạt), tín hiệu điều khiển sẽ làm giảm áp lực trong buồng điều khiển, khiến van mở ra hoàn toàn.

Nước hoặc dung dịch chữa cháy sẽ xả tràn qua các đầu phun cố định ra toàn khu vực.

• Ưu điểm:

+ Phản ứng nhanh, lưu lượng lớn, dập cháy hiệu quả với diện tích rộng.

+ Cho phép thao tác thủ công khi xảy ra tình huống khẩn cấp.

• Lưu ý khi sử dụng:

+ Cần kết hợp chặt chẽ với hệ thống phát hiện cháy tự động.

+ Bảo trì định kỳ để tránh kẹt van hoặc lỗi điều khiển.

• Tiêu chuẩn áp dụng: UL, FM, NFPA 15 (hệ thống phun nước cố định).

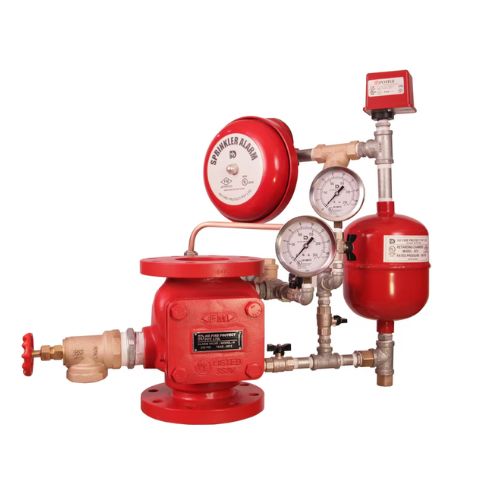

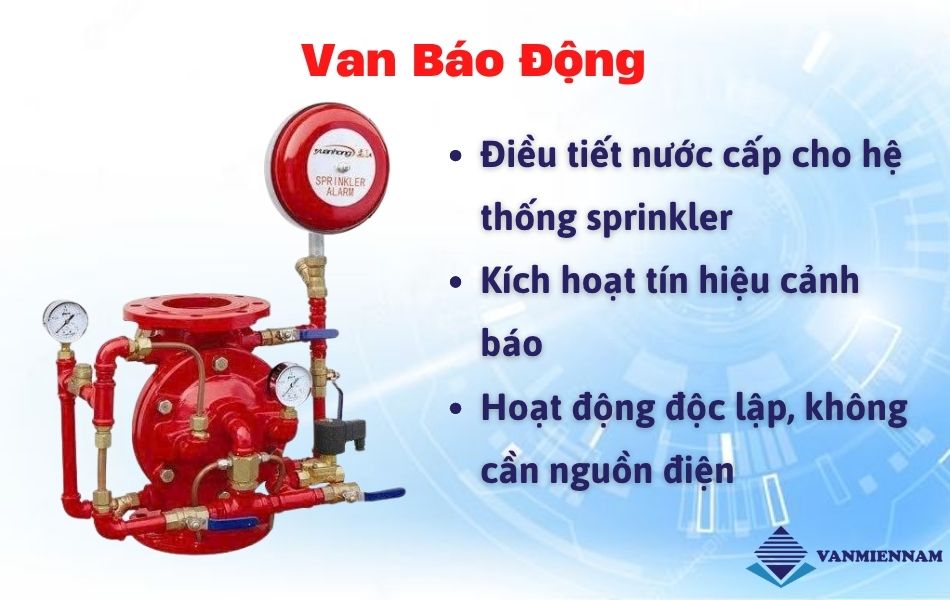

Van báo động (Alarm Valve)

Van báo động chữa cháy là thành phần trung tâm trong hệ thống sprinkler tự động, nơi kết nối giữa nguồn nước và mạng lưới đầu phun chữa cháy.

• Chức năng chính:

+ Điều tiết lưu lượng nước cấp cho hệ thống sprinkler

+ Kích hoạt tín hiệu cảnh báo (chuông nước, còi báo cháy) khi hệ thống được kích hoạt do nhiệt độ tăng hoặc đầu sprinkler vỡ.

• Cấu tạo:

+ Gồm thân van chính, đồng hồ đo áp lực, chuông nước cơ khí, ống xả thử nghiệm, ống tín hiệu.

+ Một số van còn tích hợp sẵn công tắc dòng chảy (flow switch) để gửi tín hiệu về tủ trung tâm.

• Nguyên lý hoạt động:

Bình thường van ở trạng thái đóng với dòng nước được giữ lại bằng áp suất cân bằng trong hệ thống.

Khi có cháy, đầu phun sprinkler vỡ (do nhiệt độ tăng), nước lập tức chảy vào hệ thống. Dòng nước đi qua van báo động sẽ kích hoạt chuông cơ hoặc gửi tín hiệu đến bảng điều khiển để báo cháy.

• Ưu điểm nổi bật:

+ Phát hiện nhanh khi hệ thống sprinkler hoạt động.

+ Cho phép thử nghiệm chu kỳ hệ thống thông qua đường xả thử.

+ Hoạt động độc lập, không cần nguồn điện (với chuông nước cơ khí).

• Ứng dụng:

+ Trung tâm thương mại, nhà xưởng, kho hàng, tòa nhà cao tầng có hệ thống phun nước tự động.

+ Lắp đặt tại vị trí kết nối giữa ống cấp nước chính và mạng lưới sprinkler.

• Lưu ý khi lắp đặt:

+ Cần tuân thủ nghiêm ngặt chiều lắp, vị trí cao/thấp phù hợp với áp lực hệ thống.

+ Kết hợp đồng bộ với đồng hồ đo áp, van khóa kiểm tra, và thiết bị thử nghiệm đầu cuối để đảm bảo toàn hệ thống hoạt động chính xác.

Tiêu chuẩn kỹ thuật và kiểm định van PCCC

Chính vì van PCCC đóng vai trò then chốt trong việc bảo vệ tính mạng và tài sản khi xảy ra hỏa hoạn, nên Nhà nước luôn đặt ra những yêu cầu nghiêm ngặt về chất lượng sản phẩm. Các quy định này được thể hiện rõ ràng trong hệ thống văn bản pháp luật và tiêu chuẩn kỹ thuật bắt buộc.

Các tiêu chuẩn áp dụng:

• TCVN 6379, 5739, 7336: Quy chuẩn Việt Nam về hệ thống chữa cháy tự động, sprinkler, van chữa cháy.
• NFPA (National Fire Protection Association): Bộ tiêu chuẩn PCCC được quốc tế công nhận.
• UL Listed, FM Approved: Các chứng nhận quốc tế quan trọng cho thiết bị PCCC.
• ISO 6182, EN 12259: Tiêu chuẩn Châu Âu cho hệ van sprinkler.

Tiêu chuẩn và quy trình kiểm định theo pháp luật Việt Nam:

• Van PCCC thuộc nhóm thiết bị bắt buộc phải kiểm định an toàn trước khi đưa vào sử dụng.
• Các thông số cần kiểm định: Áp lực làm việc, độ kín khít, vật liệu, khả năng chống ăn mòn, kích thước danh định.
• Cơ quan kiểm định: Trung tâm kiểm định kỹ thuật an toàn PCCC (C66 – Bộ Công An) hoặc các đơn vị được cấp phép.

Báo giá van PCCC – Yếu tố ảnh hưởng

Nếu bạn đang phân vân về chi phí đầu tư cho hệ thống chữa cháy, bảng giá dưới đây sẽ cung cấp cái nhìn tổng quan về mức giá từng loại van PCCC từ phổ thông đến cao cấp.

Loại van	Khoảng giá tham khảo
Van góc chữa cháy	250.000 – 900.000 đ
Van báo động	1.800.000 – 6.000.000 đ
Van cổng tín hiệu điện	1.200.000 – 5.500.000 đ
Van xả tràn	800.000 – 2.500.000 đ
Trụ cứu hỏa	200.000 – 800.000 đ

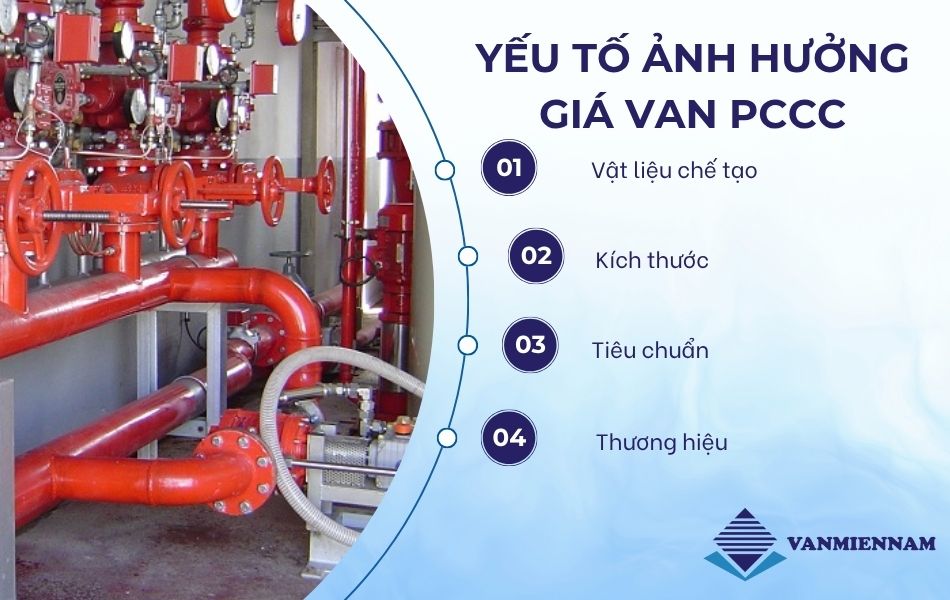

Nhiều yếu tố kỹ thuật và thương mại khác nhau góp phần quyết định mức giá của từng loại van, cụ thể như:

• Thương hiệu: Trung Quốc, Hàn Quốc, Nhật, Đức…
• Tiêu chuẩn: Có chứng chỉ UL/FM giá sẽ cao hơn.
• Vật liệu chế tạo: Inox và đồng thường đắt hơn gang.
• Áp suất làm việc: Van chịu áp cao (PN25, PN40) giá sẽ cao hơn loại tiêu chuẩn (PN16).
• Kích thước: Van DN100 đắt gấp nhiều lần DN25.

Nếu bạn vẫn đang loay hoay không biết nên chọn van như nào, mức giá bao nhiêu là phù hợp đừng ngần ngại gọi ngay cho hotline Van miền nam – 0928.613.555 để chúng tôi hỗ trợ một cách nhanh chóng.

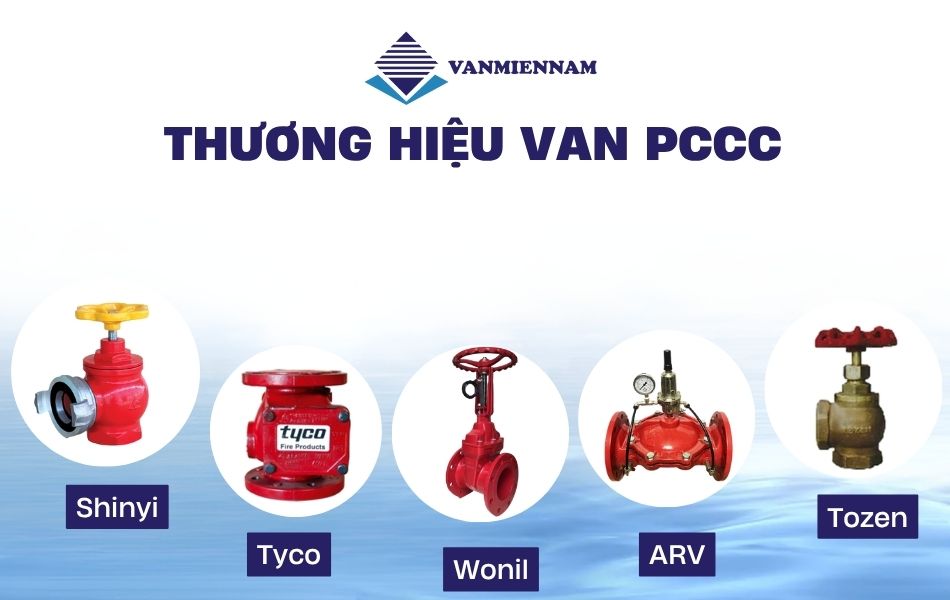

Một số thương hiệu van PCCC phổ biến

Việc lựa chọn đúng thương hiệu van PCCC không chỉ giúp đảm bảo hiệu quả chữa cháy mà còn tiết kiệm chi phí bảo trì và thay thế. Dưới đây là những thương hiệu uy tín, đã được kiểm chứng qua thực tế lắp đặt tại nhiều công trình.

• Tyco – Mỹ: Chất lượng cao, đạt chuẩn UL/FM.
• Wonil – Hàn Quốc: Độ bền cao, dùng cho tòa nhà cao tầng.
• Shinyi – Đài Loan: Chuyên van gang, phổ biến tại Việt Nam.
• ARV – Malaysia: Thương hiệu trung cấp, giá tốt.
• Tozen – Nhật Bản: Nổi bật trong hệ thống sprinkler.

Van PCCC là thiết bị không thể thiếu trong mọi hệ thống chữa cháy, dù là trong nhà máy, kho bãi, trung tâm thương mại hay nhà ở. Việc hiểu đúng, chọn đúng và lắp đặt chuẩn các loại van chữa cháy sẽ góp phần bảo đảm hiệu quả chữa cháy, hạn chế thiệt hại khi xảy ra sự cố.

Tại Van miền nam, chúng tôi cung cấp đầy đủ các loại van PCCC, từ phổ thông đến cao cấp, với đa dạng kích thước và đảm bảo đầy đủ giấy tờ kiểm định, chứng chỉ xuất xứ. Gọi ngay hotline 0928.613.555 để nhận hỗ trợ kỹ thuật và báo giá phù hợp nhất cho dự án của bạn.
