Trong các nhà máy sản xuất, hệ thống nồi hơi, lò sấy hay ngành dệt nhuộm, việc kiểm soát và đo lường hơi nóng là yêu cầu bắt buộc để đảm bảo an toàn, tiết kiệm và vận hành hiệu quả. Lúc này, thiết bị không thể thiếu chính là đồng hồ đo hơi nóng. Đây chính là công cụ đo lường giúp doanh nghiệp quản lý chặt chẽ năng lượng, giảm thiểu thất thoát và tối ưu chi phí.

Tại Van Miền Nam, chúng tôi hiểu rằng mỗi hệ thống hơi giống như một cá thể độc lập, cần được chăm sóc và tối ưu theo cách riêng của nó. Vì vậy, việc lựa chọn đúng đồng hồ đo lưu lượng hơi nóng không chỉ là chọn một thiết bị, mà còn là chọn giải pháp đồng hành lâu dài. Với hơn 15 năm kinh nghiệm trong ngành van – đồng hồ công nghiệp, Van Miền Nam mang đến cho khách hàng những sản phẩm chính hãng, độ bền cao và dịch vụ kỹ thuật tận tâm, giúp bạn an tâm vận hành ngay cả trong những môi trường khắc nghiệt nhất.

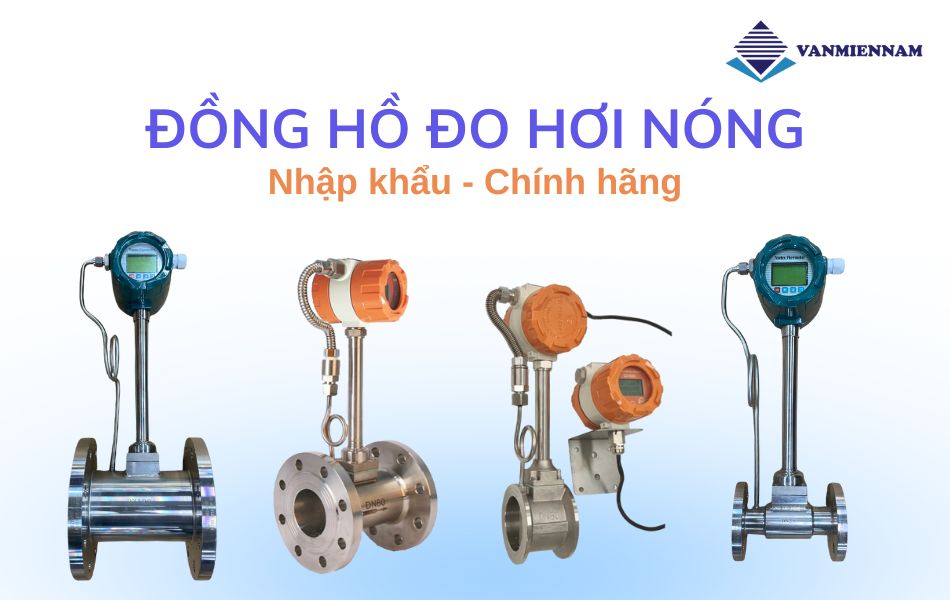

Đồng hồ đo hơi nóng là gì?

Đồng hồ đo hơi nóng là thiết bị đo lường chuyên dụng, được sử dụng để xác định lưu lượng và áp suất của hơi nóng, hơi bão hòa hoặc hơi quá nhiệt trong các hệ thống đường ống công nghiệp. Đây là công cụ quan trọng giúp kỹ sư và nhà vận hành nắm bắt chính xác mức tiêu thụ năng lượng, đảm bảo quá trình sản xuất diễn ra an toàn, ổn định và tiết kiệm chi phí.

Trong các dòng sản phẩm hiện nay, nổi bật nhất là đồng hồ đo hơi nóng dạng xoáy (Vortex Flow Meter). Loại đồng hồ này hoạt động dựa trên nguyên lý tạo xoáy Karman: khi dòng hơi đi qua một vật cản đặc biệt trong thân đồng hồ, các xoáy được hình thành và cảm biến sẽ ghi nhận tần số xoáy để tính toán vận tốc, từ đó suy ra lưu lượng.

Ngoài loại xoáy, trên thị trường còn có các dòng đồng hồ đo áp suất hơi nóng hay đồng hồ hơi nóng đa năng kết hợp đo cả lưu lượng và áp suất. Mỗi loại đều mang lại giá trị thiết thực cho việc quản lý và tối ưu hóa hệ thống hơi trong nhà máy.

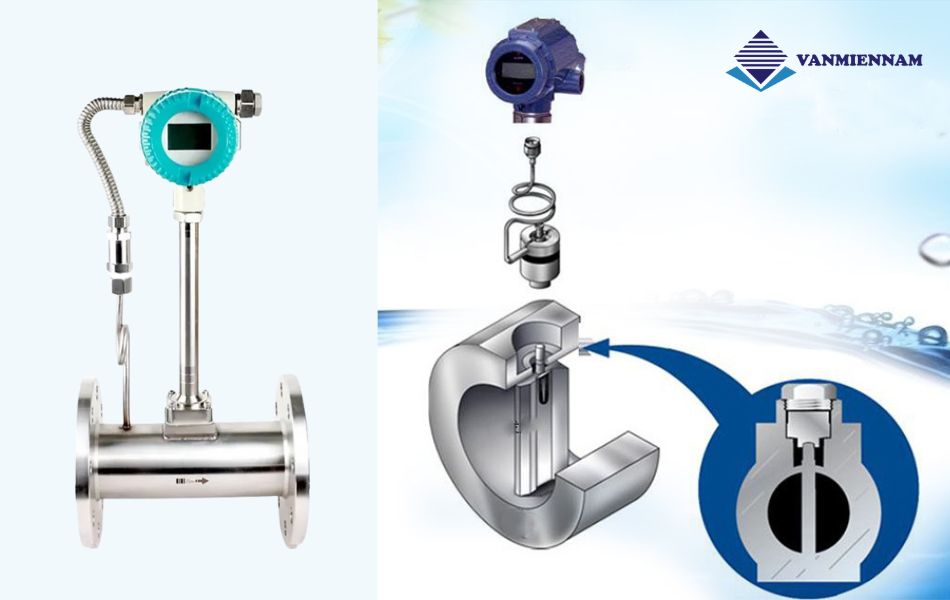

Cấu tạo đồng hồ đo hơi nóng dạng xoáy

Một chiếc đồng hồ đo lưu lượng hơi nóng dạng xoáy thường gồm các bộ phận chính:

Thân đồng hồ:

Được chế tạo từ inox 304 hoặc inox 316 có khả năng chịu nhiệt, chịu áp lực cao.
Thiết kế dạng ống với kết nối mặt bích hoặc ren, phù hợp nhiều tiêu chuẩn đường ống (JIS, DIN, ANSI).

Thanh chắn tạo xoáy:

Là chi tiết đặt cố định bên trong thân, có dạng khối chữ nhật hoặc hình thang.
Khi dòng hơi nóng đi qua, thanh này sẽ tạo ra các dải xoáy Karman phía sau, tỷ lệ thuận với vận tốc dòng chảy.

Cảm biến thu tín hiệu:

Thường là cảm biến áp điện.
Có nhiệm vụ phát hiện dao động áp lực do xoáy Karman gây ra và chuyển thành tín hiệu điện.

Bộ xử lý tín hiệu:

Xử lý, khuếch đại dữ liệu đo từ bộ cảm biến.
Tính toán vận tốc và lưu lượng hơi nóng.
Xuất ra tín hiệu tiêu chuẩn 4–20mA, xung, Modbus RS485 phục vụ hệ thống SCADA, DCS.

Màn hình hiển thị:

Cung cấp thông tin về lưu lượng tức thời, tổng lưu lượng và các thông số hoạt động.
Có loại màn hình liền thân hoặc màn hình rời (đặt cách xa đồng hồ, thuận tiện quan sát).

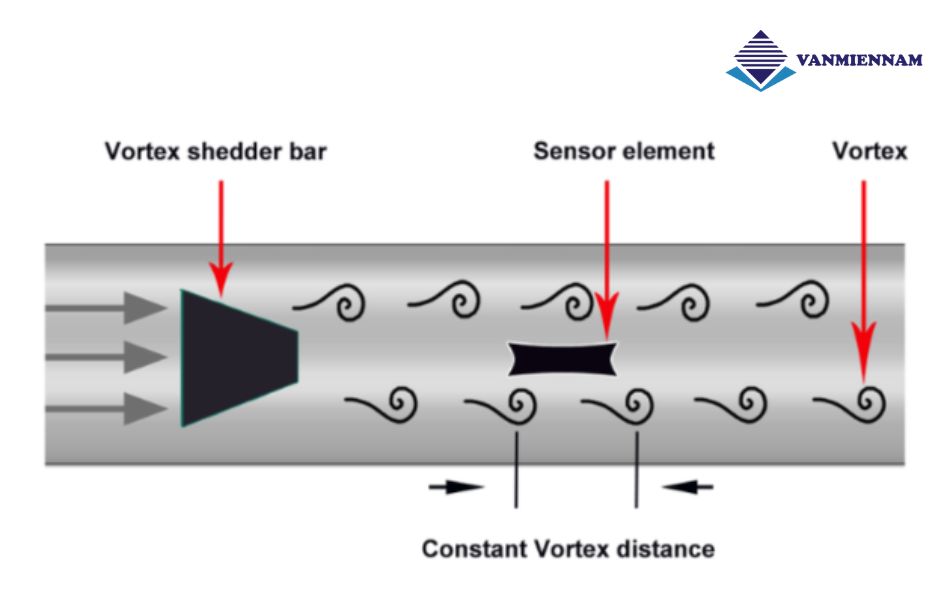

Nguyên lý hoạt động của đồng hồ đo hơi nóng dạng xoáy

Đồng hồ hoạt động dựa trên nguyên lý tạo xoáy Karman, nghe có vẻ phức tạp, nhưng thực tế khá dễ hiểu:

Khi hơi nóng đi qua bên trong thân đồng hồ, nó gặp một thanh chắn nhỏ đặt cố định (gọi là thanh tạo xoáy).
Thanh chắn này làm dòng hơi bị “xé” thành những vòng xoáy luân phiên xuất hiện hai bên (giống như khi nước chảy qua một cột đá, phía sau sẽ tạo ra những vòng xoáy).
Các vòng xoáy này tạo ra dao động áp lực trong dòng hơi.
Cảm biến trong đồng hồ sẽ ghi lại tần số dao động đó. Tần số xoáy càng cao → dòng hơi chảy càng nhanh.
Bộ xử lý trong đồng hồ sẽ tính toán vận tốc và từ đó suy ra lưu lượng hơi nóng đi qua, sau đó hiển thị lên màn hình LCD hoặc gửi tín hiệu về trung tâm điều khiển.

Nói một cách đơn giản: đồng hồ đo hơi nóng dạng xoáy “nghe” nhịp xoáy của dòng hơi để biết được nó chảy nhanh hay chậm, nhiều hay ít. Chính nhờ cơ chế này mà thiết bị đo rất chính xác, lại ít bị ảnh hưởng bởi nhiệt độ và áp suất cao.

Ưu điểm nổi bật của đồng hồ đo hơi nóng dạng xoáy

Không chỉ đơn thuần là thiết bị đo lường, đồng hồ đo hơi nóng dạng xoáy còn sở hữu nhiều ưu điểm vượt trội giúp doanh nghiệp kiểm soát hệ thống hơi chính xác và hiệu quả hơn.

Độ chính xác cao: Công nghệ cảm biến xoáy giúp hạn chế sai số, đặc biệt khi đo hơi bão hòa và hơi quá nhiệt.
Tích hợp bù nhiệt – bù áp: Tự động hiệu chỉnh sai lệch do biến động áp suất và nhiệt độ, đảm bảo số liệu luôn đáng tin cậy.
Vận hành ổn định: Hoạt động bền bỉ trong môi trường nhiệt độ, áp suất cao mà không bị rung lắc ảnh hưởng.
Đa ứng dụng: Thích hợp cho nhiều hệ thống hơi trong nhà máy nhiệt điện, dệt nhuộm, thực phẩm, hóa chất…
Chi phí tối ưu: Ít phải bảo trì, tuổi thọ dài, giúp tiết kiệm đáng kể chi phí vận hành.

Ứng dụng phổ biến trong thực tiễn của đồng hồ đo hơi nóng

Đồng hồ đo hơi nóng, đặc biệt là dạng xoáy, được xem là “trợ thủ kỹ thuật” không thể thiếu trong nhiều lĩnh vực công nghiệp. Nhờ khả năng đo chính xác lưu lượng hơi bão hòa, hơi quá nhiệt và cả một số loại khí nén, thiết bị này được ứng dụng rộng rãi như sau:

Nhà máy nhiệt điện: Giám sát lưu lượng hơi cấp cho tua-bin, giúp tối ưu hiệu suất phát điện và kiểm soát an toàn.
Ngành dệt nhuộm – may mặc: Đo lường hơi nóng cung cấp cho nồi hơi, lò sấy, đảm bảo ổn định chất lượng sản phẩm.
Thực phẩm & đồ uống: Kiểm soát lượng hơi trong các quy trình hấp, sấy, tiệt trùng, giúp tiết kiệm năng lượng và duy trì vệ sinh an toàn.
Ngành hóa chất – dược phẩm: Theo dõi chính xác hơi quá nhiệt trong các quy trình phản ứng, chưng cất, đảm bảo đồng bộ và an toàn.
Hệ thống HVAC & cấp nhiệt: Quản lý hơi nóng trong các tòa nhà, khu công nghiệp, giúp tiết kiệm nhiên liệu và giảm chi phí vận hành.

Giá bán đồng hồ đo hơi nóng trên thị trường

Để giúp anh em kỹ sư, nhà thầu dễ dàng tham khảo, dưới đây là bảng giá đồng hồ đo lưu lượng hơi nóng phổ biến theo kích thước, kiểu màn hình và thương hiệu. Giá chỉ mang tính chất tham khảo, thực tế sẽ thay đổi theo thời điểm nhập hàng và cấu hình yêu cầu.

Kích thước (DN)	Kiểu hiển thị	Thương hiệu	Giá tham khảo (VNĐ)
DN15 – DN25	Màn hình liền	Woteck – Đài Loan	9.000.000 – 12.500.000
DN32 – DN50	Màn hình liền	Hansung – Hàn Quốc	20.800.000 – 25.000.000
DN65 – DN80	Màn hình liền, xuất tín hiệu xung/4-20mA	Woteck – Đài Loan	15.000.000 – 20.000.000
DN100 – DN150	Màn hình LCD rời (Remote display)	Hansung – Hàn Quốc	30.000.000 – 45.000.000
DN15 – DN50	Màn hình LCD đa chức năng (bù nhiệt, bù áp)	Woteck – Đài Loan	15.000.000 – 25.000.000

Van Miền Nam, chúng tôi luôn có sẵn các model đồng hồ hơi nóng nhập khẩu chính hãng, kèm đầy đủ CO, CQ, bảo hành 12 – 24 tháng. Khách hàng cần báo giá chi tiết theo từng dự án vui lòng liên hệ trực tiếp 0928.613.555 để được tư vấn.

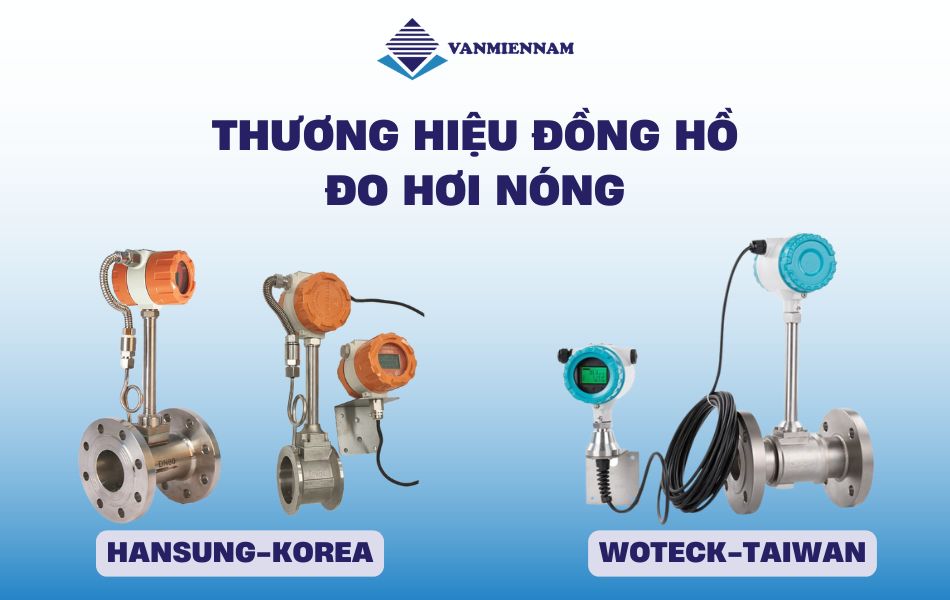

Thương hiệu đồng hồ đo lưu lượng hơi nóng tại Van Miền Nam

Trên thị trường hiện nay, đồng hồ đo hơi nóng có nhiều thương hiệu khác nhau, nhưng được đánh giá cao về độ bền, độ chính xác và tính ổn định phải kể đến Hansung (Hàn Quốc) và Woteck (Đài Loan). Đây cũng là hai thương hiệu mà Van Miền Nam đang trực tiếp phân phối chính hãng, đầy đủ CO, CQ.

Đồng hồ đo hơi nóng Vortex – Hansung (Hàn Quốc)

Xuất xứ: Hàn Quốc – quốc gia nổi tiếng về thiết bị công nghiệp và công nghệ chế tạo tiên tiến.

Đặc điểm nổi bật:

Thiết kế chắc chắn, vỏ inox chống ăn mòn, chịu nhiệt và áp suất cao.
Độ chính xác đo lường ổn định ngay cả khi lưu lượng hơi thay đổi liên tục.
Tích hợp tính năng bù nhiệt – bù áp, đảm bảo kết quả đo không bị sai lệch do biến động môi trường.

Đồng hồ đo hơi nóng Vortex – Woteck (Đài Loan)

Xuất xứ: Đài Loan – thương hiệu nổi bật trong lĩnh vực đo lường công nghiệp với mức giá cạnh tranh.

Đặc điểm nổi bật:

Sử dụng công nghệ đo dạng xoáy, hạn chế tối đa sai số trong điều kiện hơi nóng áp lực cao.
Cấu tạo gọn, dễ lắp đặt và bảo trì, phù hợp với nhiều hệ thống đường ống.
Chi phí đầu tư hợp lý hơn so với các thương hiệu châu Âu nhưng vẫn đáp ứng yêu cầu kỹ thuật nghiêm ngặt.

Nhờ sự đa dạng thương hiệu, khách hàng có thể dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu và ngân sách. Van Miền Nam luôn sẵn sàng tư vấn giải pháp tối ưu nhất cho từng hệ thống hơi.

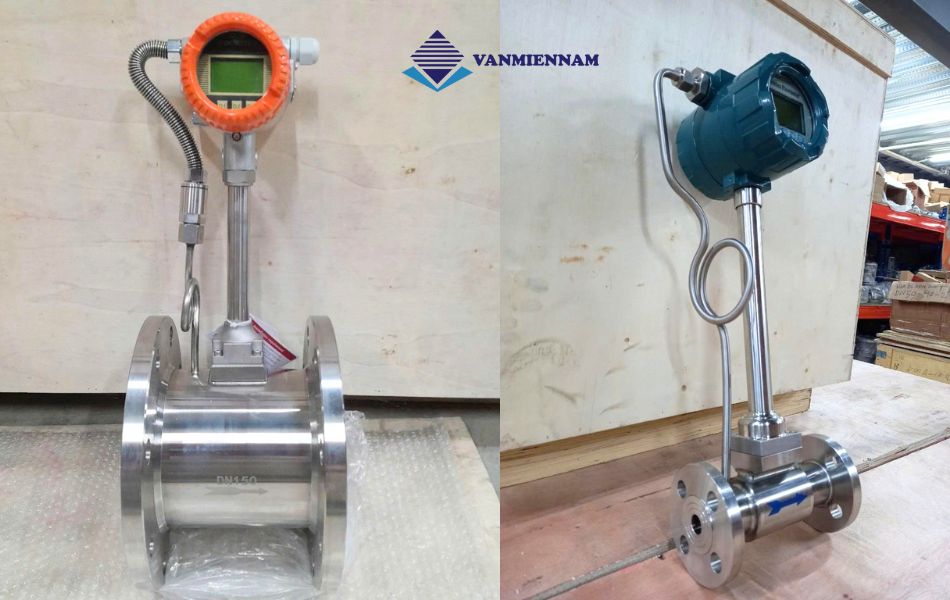

Lưu ý khi lựa chọn và lắp đặt đồng hồ đo hơi nóng

Để đồng hồ đo hơi nóng vận hành chính xác và bền bỉ, kỹ sư hoặc nhà thầu cần lưu ý một số điểm quan trọng sau:

Chọn đúng kích thước đồng hồ phù hợp với đường ống.
Đảm bảo độ thẳng đoạn ống trước và sau khi lắp (thường ≥10D và ≥5D).
Tránh rung lắc, hạn chế tác động từ môi trường bên ngoài.
Với loại màn hình LCD, nên có mái che tránh nắng gắt.
Định kỳ hiệu chuẩn thiết bị để duy trì độ chính xác.

Việc lựa chọn và lắp đặt chuẩn xác không chỉ giúp tăng tuổi thọ đồng hồ, mà còn nâng cao hiệu quả vận hành hệ thống hơi, giảm chi phí bảo trì và rủi ro kỹ thuật.

Mua đồng hồ đo hơi nóng ở đâu Hà Nội và TP. Hồ Chí Minh?

Trong bối cảnh các hệ thống hơi ngày càng yêu cầu độ chính xác cao và sự ổn định lâu dài, việc chọn đúng địa chỉ cung cấp đồng hồ đo hơi nóng uy tín là yếu tố then chốt. Thị trường có không ít đơn vị phân phối, nhưng để đảm bảo thiết bị chính hãng, đầy đủ chứng từ, bảo hành rõ ràng, khách hàng cần tìm đến những nhà cung cấp chuyên nghiệp.

Van Miền Nam là một trong những đơn vị đi đầu trong việc cung cấp đồng hồ đo lưu lượng hơi nóng chính hãng từ các thương hiệu uy tín như Hansung (Hàn Quốc) và Woteck (Đài Loan). Chúng tôi không chỉ mang đến sản phẩm chất lượng, mà còn hỗ trợ khách hàng toàn diện:

Tư vấn kỹ thuật chuyên sâu: Giúp lựa chọn loại đồng hồ phù hợp nhất với hệ thống.
Kho hàng đa dạng, sẵn có nhiều size: Từ DN25 đến DN200, đáp ứng nhanh cho các dự án.
Mức giá tối ưu, minh bạch trong báo giá.
Hỗ trợ lắp đặt, vận hành và bảo trì tận nơi nếu khách hàng yêu cầu.

Hãy liên hệ ngay 0928.613.555 để được tư vấn kỹ thuật và nhận báo giá đồng hồ hơi nóng nhanh chóng.
