Van bi 3 mảnh

Van bi 3 mảnh là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp và dân dụng với chức năng chính là đóng mở và điều tiết dòng lưu chất hiệu quả. Nhờ thiết kế thông minh với 3 phần thân tách rời, sản phẩm được đánh giá cao về sự linh hoạt, thuận tiện trong việc lắp đặt và bảo dưỡng. Van được sản xuất đa dạng kích thước, kiểu điều khiển khác nhau phù hợp với nhiều loại hệ thống từ cấp thoát nước đến xử lý hóa chất. Cùng Van Miền Nam tìm hiểu chi tiết hơn về các dòng van bi 3 mảnh chất lượng, giá tốt đang được ưa chuộng hiện nay.

Van bi 3 mảnh là gì? Chức năng trong hệ thống

Van bi 3 mảnh hay còn gọi là Ball Valve 3-Pieces là thiết bị chuyên dụng được lắp đặt trong hệ thống đường ống nhằm thực hiện chức năng đóng mở, kiểm soát và điều tiết dòng chảy của lưu chất. Với thiết kế đặc biệt gồm ba mảnh riêng biệt có thể dễ dàng tháo rời và lắp ráp lại dễ dàng, sản phẩm giúp thuận tiện trong quá trình bảo trì, sửa chữa mà không cần tháo toàn bộ van khỏi hệ thống từ đó tối ưu hiệu quả vận hành và tiết kiệm thời gian.

Hiện nay, van bi 3 mảnh được sản xuất từ nhiều vật liệu khác nhau như inox, thép, gang, đáp ứng đa dạng yêu cầu kỹ thuật và môi trường sử dụng. Van có nhiều kích thước tiêu chuẩn từ DN15 đến DN300, phù hợp với cả hệ thống dân dụng và công nghiệp có áp suất, nhiệt độ cao. Sản phẩm thường được vận hành bằng tay gạt, tuy nhiên trong các hệ thống tự động hóa quy mô lớn, van còn có thể kết hợp với bộ điều khiển điện hoặc khí nén để gia tăng hiệu suất và tính chính xác khi vận hành.

Cấu tạo và nguyên lý hoạt động của van bi 3 mảnh

Van bi 3 mảnh là thiết bị cơ khí có cấu tạo đơn giản, gồm nhiều bộ phận kết hợp chặt chẽ nhằm đảm bảo khả năng đóng mở và điều tiết dòng lưu chất trong đường ống một cách hiệu quả. Cấu tạo cơ bản của van bao gồm:

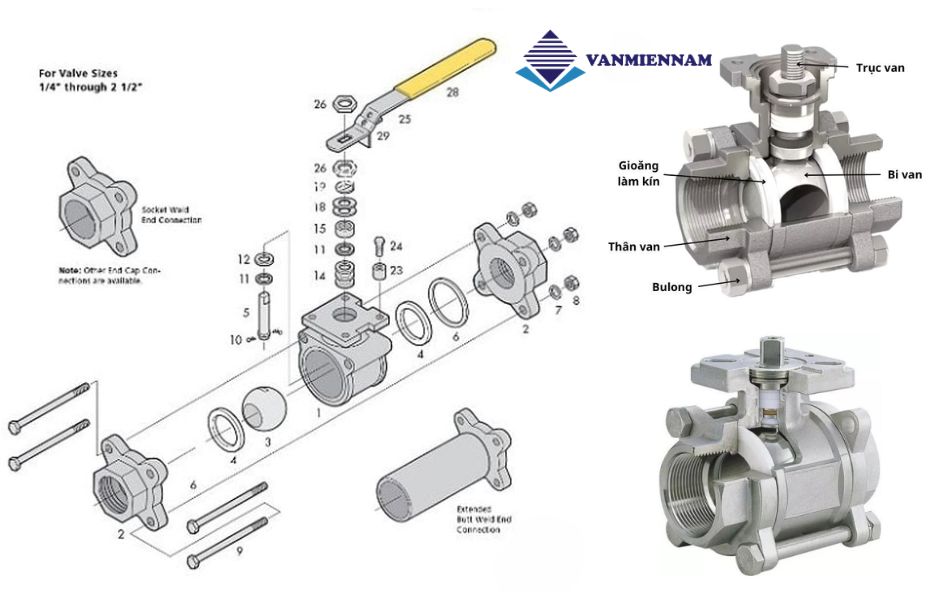

Cấu tạo của van bi 3 mảnh

• Thân van: Được chia thành 3 phần riêng biệt, chế tạo từ các vật liệu như inox, thép hoặc gang. Các mảnh thân này được kết nối với nhau bằng bu lông và đai ốc, giúp dễ dàng tháo rời trong quá trình bảo trì, sửa chữa. Hai đầu thân van có ren hoặc mặt bích để lắp đặt với hệ thống đường ống.
• Bi van: Là bộ phận chính trong việc điều khiển dòng chảy, được thiết kế hình cầu có lỗ xuyên tâm. Khi bi van quay, lỗ này sẽ mở hoặc đóng tùy theo vị trí, giúp điều tiết lưu lượng dòng chất lỏng hoặc khí đi qua van.
• Trục van: Bộ phận truyền động kết nối giữa bi van và tay gạt hoặc thiết bị điều khiển. Trục van chịu trách nhiệm nhận lực và truyền lực xoay để điều khiển bi van.
• Bộ phận điều khiển: Bao gồm tay gạt thủ công hoặc thiết bị điều khiển tự động như mô tơ điện hoặc khí nén, tùy thuộc vào quy mô và yêu cầu vận hành của hệ thống.
• Gioăng làm kín: Thường được làm từ các vật liệu đàn hồi như NBR, EPDM hoặc Teflon, có chức năng tạo độ kín, ngăn ngừa rò rỉ lưu chất giữa các bộ phận tiếp xúc bên trong van.

Nguyên lý hoạt động của van bi 3 mảnh

Van bi 3 mảnh hoạt động dựa trên nguyên lý xoay của bi van để thực hiện chức năng đóng, mở hoặc điều tiết dòng chảy:

• Ở trạng thái đóng, lỗ xuyên tâm của bi van nằm vuông góc với hướng dòng chảy, ngăn hoàn toàn lưu chất đi qua.
• Khi cần mở van, người dùng tác động lực lên tay gạt hoặc thiết bị điều khiển, tạo ra momen xoắn làm quay trục van và kéo theo bi van xoay 90 độ. Lúc này, lỗ xuyên tâm trên bi sẽ nằm thẳng hàng với đường ống, cho phép lưu chất chảy qua. Để điều tiết lưu lượng, có thể điều chỉnh góc quay của bi van nhỏ hơn 90 độ, tạo ra khe hở phù hợp với nhu cầu sử dụng.
• Khi muốn đóng lại, thao tác quay tay gạt hoặc công tắc điều khiển theo chiều ngược lại sẽ đưa bi van về vị trí ban đầu, chặn lại dòng chảy.

Với cơ chế vận hành đơn giản, khả năng tháo lắp dễ dàng và độ kín cao, van bi 3 mảnh là lựa chọn lý tưởng trong nhiều hệ thống công nghiệp và dân dụng yêu cầu kiểm soát lưu chất hiệu quả.

Các loại van bi 3 mảnh phổ biến nhất hiện nay

Van bi 3 mảnh hiện đang là một trong những loại van được ứng dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp và dân dụng nhờ khả năng tháo lắp dễ dàng, vận hành linh hoạt và độ kín cao. Tùy vào nhu cầu sử dụng và hình thức điều khiển, van bi 3 thân được phân thành các loại phổ biến sau:

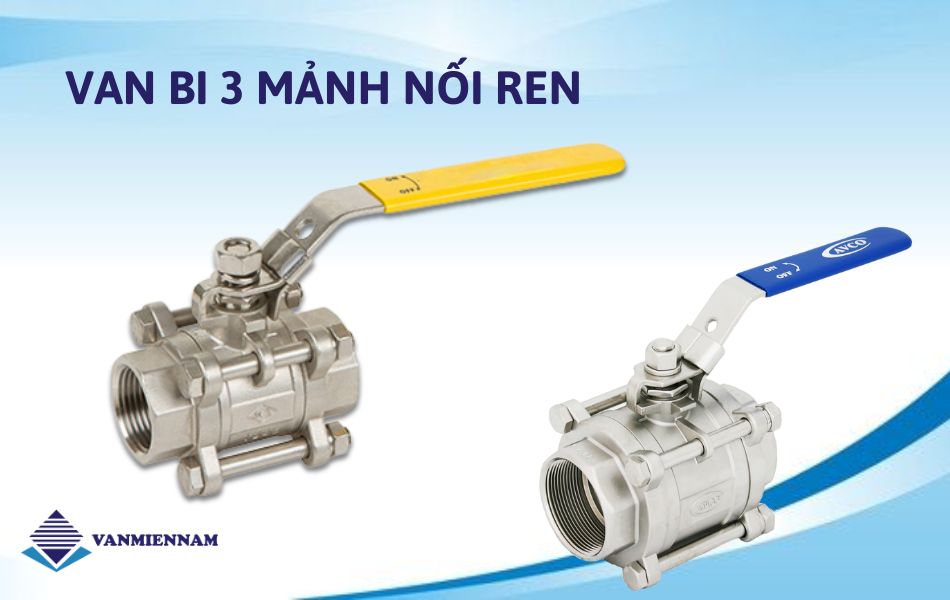

Van bi 3 mảnh nối ren

Van bi 3 mảnh nối ren có thiết kế đặc biệt với phần kết nối dạng ren, giúp việc lắp đặt vào hệ thống đường ống trở nên nhanh chóng, thuận tiện mà không cần đến thiết bị hỗ trợ phức tạp. Thiết kế nối ren phù hợp cho các hệ thống áp suất trung bình, thường thấy trong các lĩnh vực như thực phẩm, dược phẩm, hóa chất nhẹ và xử lý nước. Van có khả năng đóng mở nhanh, độ kín cao, hạn chế rò rỉ và được chế tạo từ các vật liệu bền bỉ như inox, đồng hoặc thép, giúp nâng cao tuổi thọ và độ an toàn trong quá trình vận hành.

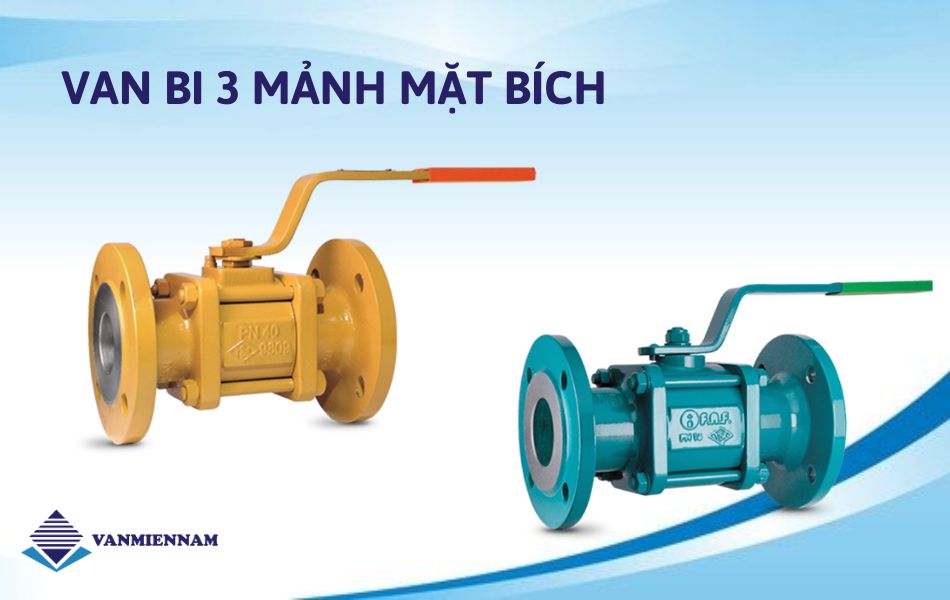

Van bi 3 mảnh mặt bích

Van bi 3 mảnh mặt bích thường được sử dụng trong các hệ thống có áp suất và nhiệt độ cao, đặc biệt trong các ngành công nghiệp nặng như dầu khí, hóa chất, hơi nước và cấp thoát nước. Thiết bị có khả năng chịu lực tốt, độ bền cao và dễ dàng bảo trì, đảm bảo hiệu quả vận hành lâu dài và an toàn.

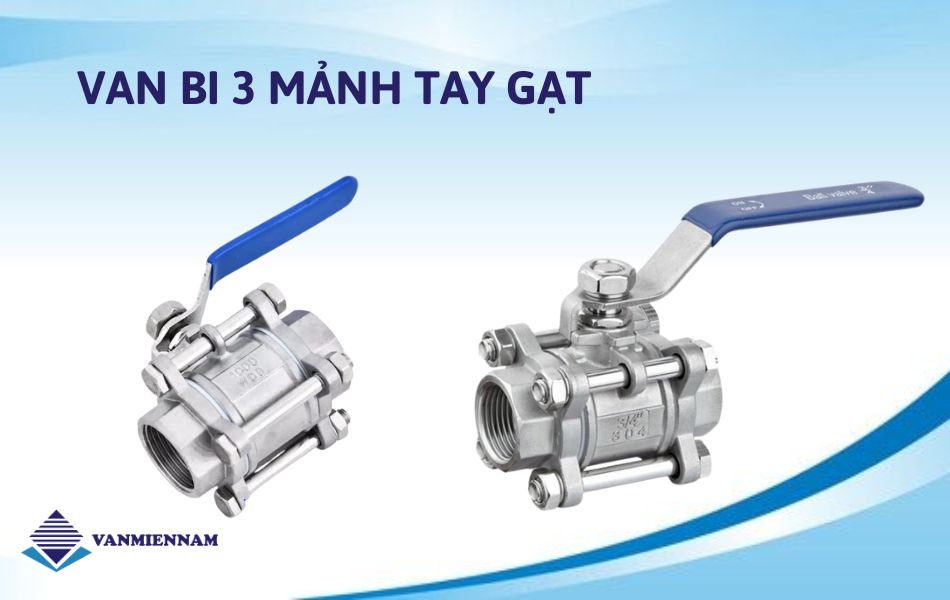

Van bi 3 mảnh tay gạt

Van bi 3 mảnh tay gạt là loại van phổ biến nhất hiện nay. Sản phẩm sử dụng tay gạt để thao tác đóng mở, phù hợp với những hệ thống nhỏ hoặc không yêu cầu tự động hóa. Ưu điểm nổi bật của van là cấu tạo đơn giản, dễ vận hành, chi phí thấp và độ bền cao. Van thường được ứng dụng trong các nhà máy, khu công nghiệp, trạm xử lý nước, hệ thống cấp thoát nước sinh hoạt,…

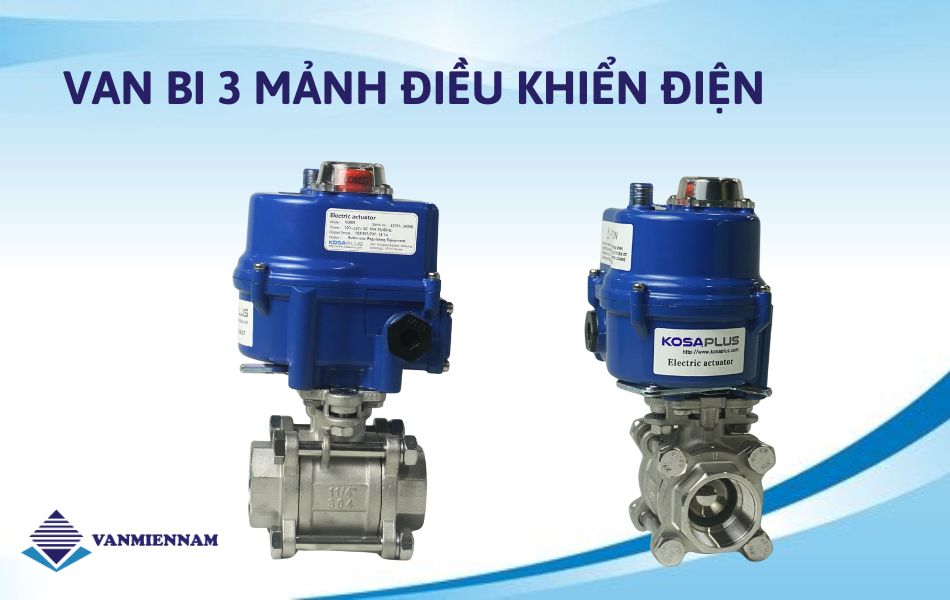

Van bi 3 mảnh điều khiển điện

Van bi 3 mảnh điều khiển điện là loại van được tích hợp bộ truyền động điện thay thế cho tay gạt truyền thống. Van hoạt động tự động hoàn toàn, chỉ cần cấp nguồn điện là có thể điều khiển từ xa hoặc kết nối với hệ thống điều khiển trung tâm. Loại van này phù hợp với các hệ thống có quy mô lớn, yêu cầu chính xác cao và cần tiết kiệm sức lao động. Van được sử dụng phổ biến trong các hệ thống xử lý nước, hóa chất, thực phẩm và hệ thống tự động hóa công nghiệp.

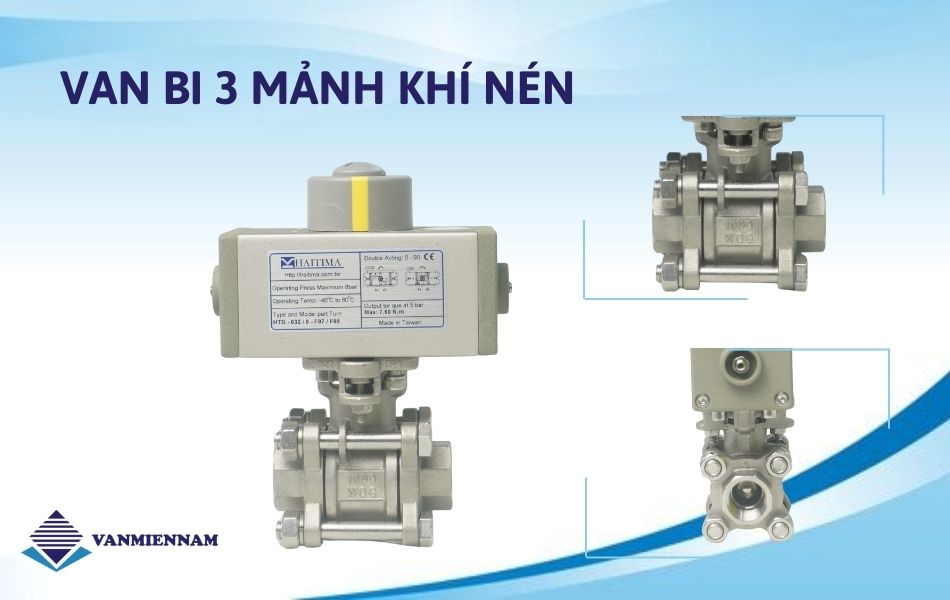

Van bi 3 mảnh điều khiển khí nén

Van bi 3 mảnh điều khiển khí nén sử dụng áp lực khí nén để vận hành cơ cấu đóng mở của van. Đây là loại van có khả năng đóng mở rất nhanh, hoạt động ổn định trong các môi trường có nhiệt độ và áp suất cao. Van đặc biệt phù hợp với các ngành công nghiệp như dầu khí, hơi nóng, hóa chất độc hại,… nhờ khả năng điều khiển chính xác và an toàn cao. Ngoài ra, van khí nén còn dễ tích hợp với hệ thống điều khiển tự động giúp nâng cao hiệu suất toàn hệ thống.

Đặc điểm nổi bật của van bi 3 mảnh

• Thiết kế hiện đại với ba phần thân tách rời, cấu tạo đơn giản, nhỏ gọn, dễ dàng lắp đặt và tháo rời trong mọi không gian hệ thống.
• Khả năng đóng mở nhanh chóng, vận hành mượt mà bằng tay gạt, khí nén hoặc điện, phù hợp cho cả điều khiển thủ công và tự động.
• Lưu lượng qua van được điều tiết ổn định, độ kín cao giúp ngăn ngừa rò rỉ, đảm bảo an toàn cho toàn bộ hệ thống vận hành.
• Vật liệu chế tạo đa dạng như inox, thép, đồng, chịu được nhiệt độ lên đến 200°C và áp lực lên đến 63 bar.
• Phù hợp cho nhiều môi trường sử dụng khác nhau từ hệ thống dân dụng nhỏ  đến môi trường hóa chất, chân không hay áp suất cao.
• Vòng đệm làm kín được thiết kế linh hoạt, dễ tháo lắp và thay thế, thuận tiện trong việc bảo trì và sửa chữa định kỳ.

Nên sử dụng van bi 1 mảnh, 2 mảnh hay 3 mảnh

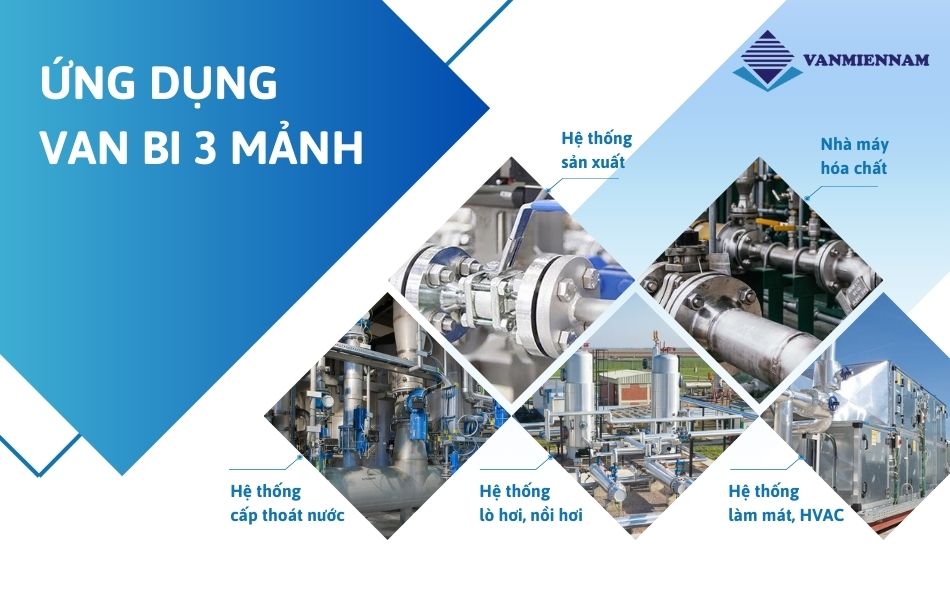

Hệ thống phù hợp sử dụng van bi 3 mảnh

Van bi 3 mảnh là loại van cao cấp, có độ bền và khả năng vận hành ổn định trong môi trường khắc nghiệt. Nhờ thiết kế thông minh, dễ dàng tháo lắp và bảo trì, thiết bị được sử dụng rộng rãi trong các hệ thống sau:

• Dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm và mỹ phẩm, nơi yêu cầu cao về vệ sinh và bảo trì thường xuyên.
• Các nhà máy hóa chất, ngành xử lý dung môi, axit và kiềm nhờ khả năng chịu áp suất và nhiệt độ cao.
• Hệ thống cấp thoát nước, trạm xử lý nước sạch và nước thải tại các khu công nghiệp và khu dân cư.
• Hệ thống nhiệt như lò hơi, lò sấy, hệ thống dẫn hơi nóng và khí nén.
• Trong các hệ thống chân không, môi trường yêu cầu độ kín tuyệt đối và an toàn cao.
• Ứng dụng trong lĩnh vực nuôi trồng thủy sản, hệ thống tưới tiêu tự động, thủy lợi và cấp nước nông nghiệp.
• Ngành công nghiệp đóng tàu và các hệ thống vận chuyển nhiên liệu hoặc hóa chất trên biển.
• Hệ thống phòng cháy chữa cháy, nơi yêu cầu thiết bị đóng mở nhanh, chắc chắn và đáng tin cậy.

Mua van bi 3 mảnh uy tín, giá rẻ tại Van Miền Nam

Van bi 3 mảnh tại Van Miền Nam được nhập khẩu chính hãng từ các thương hiệu uy tín trong và ngoài nước, đảm bảo chất lượng cao, độ kín tốt và tuổi thọ sử dụng lâu dài. Dù được sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt, giá thành sản phẩm vẫn rất cạnh tranh, phù hợp với nhiều quy mô công trình từ dân dụng đến công nghiệp.

Tại Van Miền Nam, chúng tôi cung cấp đầy đủ các dòng van bi 3 mảnh với kích cỡ đa dạng từ DN15 đến DN300, sử dụng vật liệu bền bỉ như inox 304, inox 316, thép, gang… đáp ứng tốt mọi môi trường làm việc. Mỗi sản phẩm đều đi kèm CO, CQ, VAT đầy đủ, được kiểm tra kỹ lưỡng về hiệu suất vận hành trước khi bàn giao.

Bên cạnh đó, Van Miền Nam cam kết mang đến dịch vụ bán hàng chuyên nghiệp, hỗ trợ kỹ thuật tận tâm và chế độ bảo hành lên đến 24 tháng. Quý khách hàng có nhu cầu mua van bi 3 mảnh chính hãng, giá tốt, hãy liên hệ ngay với Van Miền Nam để được tư vấn và báo giá nhanh chóng!
