Van bi tay gạt nối ren | Cấu tạo, Nguyên lý hoạt động, Phân loại

Van bi tay gạt nối ren là một trong những loại van bi được sử dụng phổ biến trong hệ thống có quy mô nhỏ. Với thiết kế kích cỡ nhỏ, kiểu điều khiển thủ công bằng tay gạt và kết nối với đường ống dạng lắp ren tiện lợi, dễ dàng lắp đặt. Hãy cùng Vanmiennam tìm hiểu chi tiết hơn về loại van này trong bài viết dưới đây nhé.

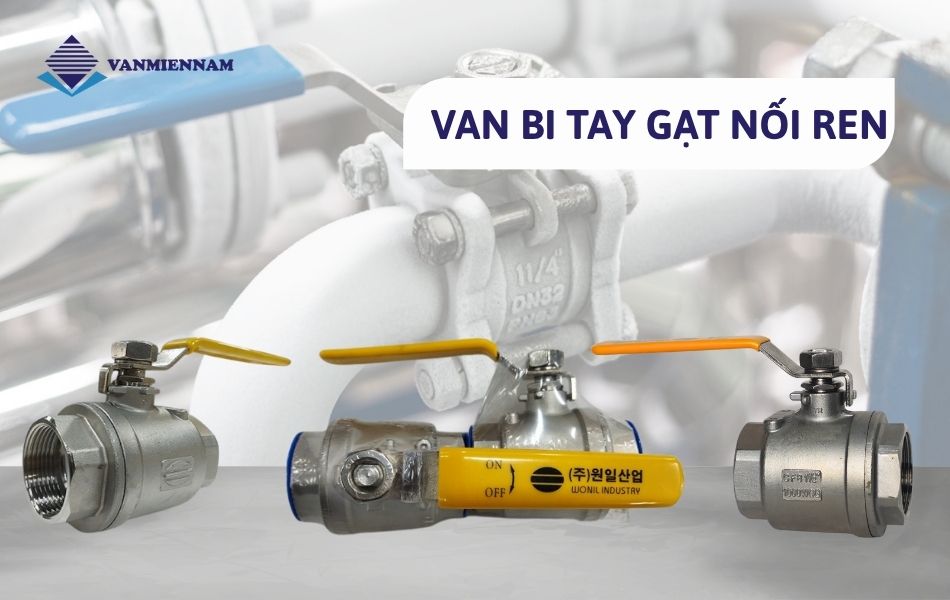

Tổng quan về van bi tay gạt nối ren

Van bi tay gạt nối ren là loại van bi được dùng để đóng mở và điều tiết dòng chảy lưu chất trong các hệ thống. Điểm đặc biệt của sản phẩm này chính là sử dụng bộ điều khiển thủ công bằng tay gạt kết hợp kiểu kết nối dạng lắp ren nên thường được sản xuất kích cỡ nhỏ dưới DN50.

Van bi ren tay gạt được chế tạo toàn thân bằng nhiều loại vật liệu đa dạng như inox, gang, đồng, thép, nhựa. Mỗi loại sẽ có những đặc tính riêng và phù hợp với những môi trường lưu chất khác nhau. Hệ thống ứng dụng phổ biến có quy mô nhỏ hoặc trung bình, điển hình như cấp thoát nước sinh hoạt, HVAC, PCCC…

Thông số kỹ thuật van bi tay gạt nối ren

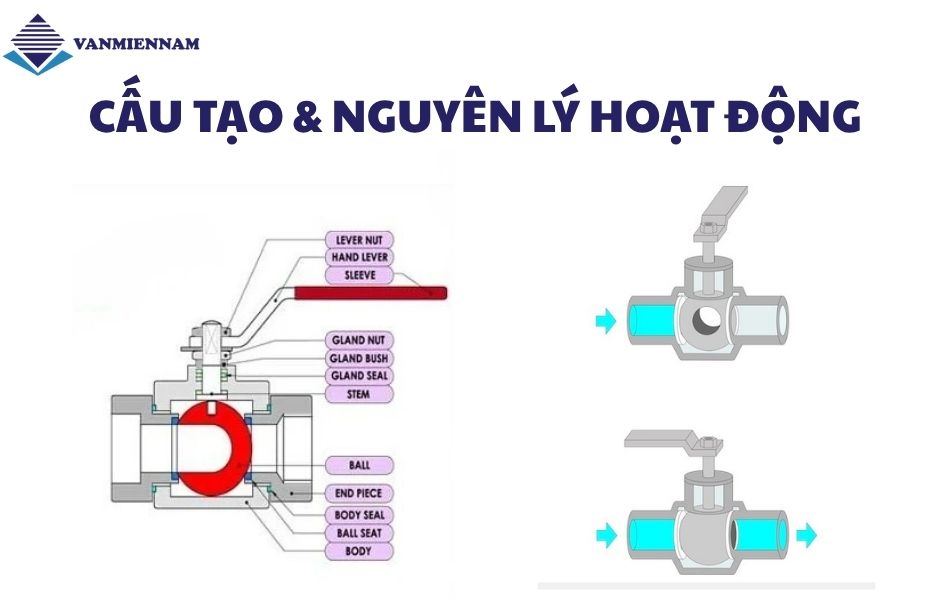

Cấu tạo van bi tay gạt nối ren

Về cấu tạo, tương tự các dòng van bi tay gạt thông thường, van bi tay gạt nối ren được kết cấu đơn giản gồm các bộ phận chính như sau:

• Thân van: Là bộ phận có nhiệm vụ chịu lực tác động từ bên ngoài và bảo vệ các chi tiết bên trong. Chất liệu chế tạo inox, đồng, gang, nhựa, thép, phủ Epoxy bên ngoài và được đúc nguyên khối. Hai đầu thân van được thiết kế dạng nối ren trong hoặc ren ngoài để kết nối với đường ống.
• Trục van: Được làm bằng hợp kim cứng, có độ bền cao, chịu lực tốt. Chức năng kết nối và truyền chuyển động từ điều khiển tay gạt xuống bi van để điều khiển quá trình đóng, mở của lưu chất.
• Bi van: Có dạng hình tròn, chất liệu chủ yếu inox chống ăn mòn, được đục lỗ xuyên tâm ở giữa và được đặt bên trong thân van. Bề mặt được đánh bóng mịn giúp giảm ma sát khi xoay và tăng độ kín khi van ở trạng thái đóng. Nhiệm vụ của bi van là tiếp xúc trực tiếp và đóng, mở hoặc điều tiết dòng chảy lưu chất.
• Bộ điều khiển tay gạt: Là bộ phận trực tiếp điều khiển quá trình hoạt động đóng, mở của van, chất liệu chế tạo giống thân van, bên ngoài được bọc nhựa cách nhiệt. Khi cần đóng mở van chỉ cần xoay tay gạt theo các góc từ 0 – 90 độ.
• Gioăng làm kín: Được sản xuất bằng cao su các loại EPDM, PTFE hoặc NBR chịu nhiệt, chống ăn mòn tốt và đảm bảo độ kín. Vị trí lắp đặt xung quanh bi van giúp tăng độ kín cho van khi ở trạng thái đóng.

Nguyên lý hoạt động van bi tay gạt nối ren

Về nguyên lý hoạt động của van bi ren tay gạt, van sử dụng bộ điều khiển thủ công bằng tay gạt nên thao tác thực hiện rất đơn giản, dễ dàng. Cụ thể, ban đầu van ở trạng thái đóng, tay gạt và phần đục lỗ của bi van vuông góc 90 độ với dòng chảy lưu chất, ngăn không cho lưu chất đi qua.

Khi mở van, chỉ cần tác động lực lên tay gạt với góc quay 90 độ để phần tay gạt song song với lưu chất. Lúc này, phần đục lôc của bi van cũng sẽ dịch chuyển sang vị trí song song với lưu chất, tạo trạng thái mở cho van, cho phép lưu chất đi qua. Khi cần điều tiết van, chỉ cần xoay tay gạt theo các góc mở từ 0 – 90 độ, bi van sẽ dịch chuyển tương ứng để điều tiết dòng chảy.

Lý do nên sử dụng van bi tay gạt nối ren

Dưới đây là các ưu điểm nổi bật giúp dòng van này được tin dùng trong cá dân dụng lẫn công nghiệp:

• Thiết kế nhỏ gọn, kết nối lắp ren dễ dàng lắp đặt, không yêu cầu kỹ thuật cao và phù hợp với không gian hẹp, hệ thống đường ống có giới hạn về diện tích.
• Sử dụng cơ chế điều khiển thủ công bằng tay nhưng thao tác đơn giản, dễ thực hiện, chỉ cần xoay tay gạt theo các góc từ 0 – 90 độ để đóng mở dòng chảy.
• Phần tay gạt được bọc nhựa để cách điện, chống trơn giúp người dùng dễ cầm nắm, đóng mở nhẹ nhàng.
• Độ kín cao, hạn chế tối đa rò rỉ nhờ gioăng cao su được bọc xung quanh bi van và bi van được đánh bóng mịn.
• Chất liệu chế tạo đa dạng: inox, gang, đồng, nhựa, thép có đặc tính chống ăn mòn, chống gỉ sét và chịu được áp lực – nhiệt độ cao nên đáp ứng nhiều môi trường lưu chất khác nhau.
• Kích cỡ van được thiết kế từ DN15 – DN50, tiêu chuẩn nối ren BSPT, NPT tương thích với nhiều loại đường ống, hệ thống.
• Giá thành hợp lý, chi phí đầu tư thấp hơn dạng van điều khiển tự động và kết nối lắp bích.
• Ứng dụng linh hoạt trong nhiều hệ thống, công trình như cấp thoát nước, khí nén, hóa chất, dầu gas…

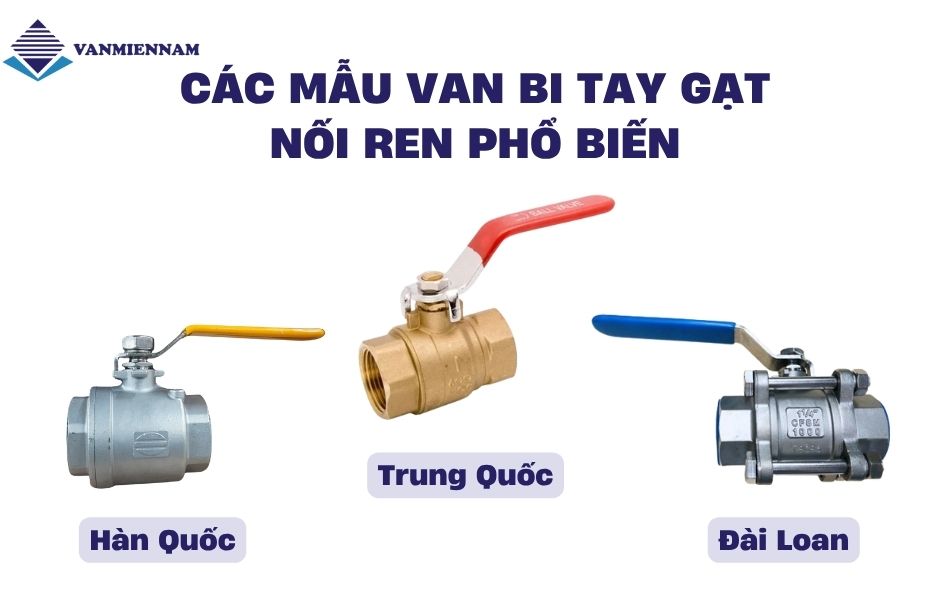

Top 3 mẫu van bi tay gạt nối ren phổ biến hiện nay

Hiện nay, van bi tay gạt nối ren được sản xuất khá đa dạng về mẫu mã, xuất xứ nhằm đáp ứng nhu cầu sử dụng tại nhiều khu vực, hệ thống. Dưới đây là top 3 mẫu van phổ biến, thông dụng trên thị trường:

Van bi tay gạt Hàn Quốc

Đầu tiên, không thể bỏ qua dòng van bi xuất xứ từ Hàn Quốc, điển hình từ các thương hiệu Wonil, Samwoo. Sản phẩm được sản xuất trên dây chuyền công nghệ hiện đại, đạt chuẩn châu Âu và kiểm định chặt chẽ. Ưu điểm chất liệu chế tạo chủ yếu inox có độ bền cao, chịu nhiệt độ, áp lực cao; van hoạt động ổn định, bền bỉ trong nhiều điều kiện môi trường khác nhau. Tuy nhiên, về giá thành so với dòng van xuất xứ Đài Loan, Trung Quốc cao hơn đáng kể.

Van bi ren tay gạt Đài Loan

Đây là dòng van có lợi thế nổi bật về giá thành hợp lý, được đánh giá ở mức tầm trung nên phù hợp với nhiều phân khúc khách hàng. Van có xuất xứ từ Đài Loan, điều khiển tay gạt, chất liệu thiết kế inox, gang. Thiết kế van nhỏ gọn, hoạt động ổn định trong môi trường áp lực vừa và thấp. Hệ thống ứng dụng điển hình cấp thoát nước sạch, nước thải, hơi nóng, khí nén, hóa chất nhẹ…

Van bi tay gạt nối ren Trung Quốc

Cuối cùng, là dòng van phổ thông, được sử dụng rộng rãi trong hầu hết các hệ thống, công trình. Nhờ ưu điểm nổi bật giá thành rẻ, nguồn cung dồi dào và đa dạng mẫu mã, dễ mua. Van được sản xuất bằng đồng, inox hoặc nhựa, kết nối lắp ren tiện lợi, khả năng chịu nhiệt độ, áp lực trung bình. Hệ thống ứng dụng nước sinh hoạt, khí nén, hệ thống tưới tiêu… Tuy nhiên, khi sử dụng mẫu van này cần lưu ý tìm thương hiệu, đơn vị sản xuất uy tín vì chất lượng van phụ thuộc vào từng nhà sản xuất.

>>> Tham khảo thêm: Top 5 van bi đồng tay gạt chất lượng | Giá rẻ, Kèm CO – CQ

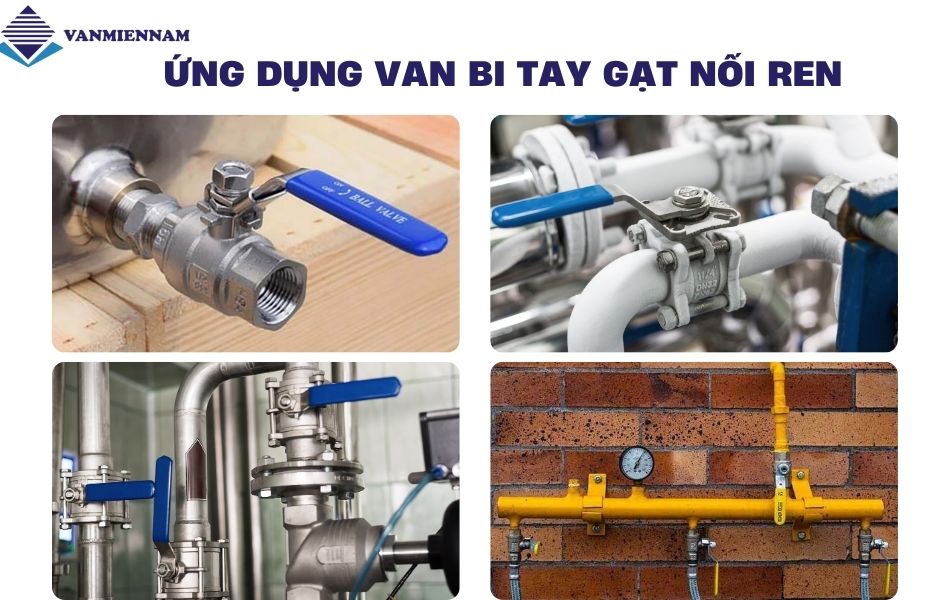

Hệ thống ứng dụng thực tế của van bi tay gạt nối ren

Nhờ thiết kế gọn nhẹ, điều khiển dễ dàng, lắp đặt tiện lợi và đáp ứng nhiều môi trường lưu chất. Van bi tay gạt nối ren được xem là lựa chọn lý tưởng giúp tối ưu chi phí, đảm bảo an toàn, hiệu quả vận hành cho nhiều hệ thống, lĩnh vực. Dưới đây là các hệ thống lắp đặt van bi tay gạt nối ren phổ biến gồm:

• Hệ thống cấp thoát nước sinh hoạt cho các khu dân dư, tòa nhà, bệnh viện, trường học, khu công nghiệp.
• Hệ thống khí nén, hơi nóng, gas tại các nhà máy cơ khí, xưởng sản xuất, trạm khí nén.
• Đường ống dẫn xăng, dầu, nhiên liệu hoặc hóa chất nhẹ.
• Các nhà máy sản xuất thực phẩm, đồ uống như bia, sữa, nước giải khát hoặc dược phẩm.
• Hệ thống xử lý nước thải và hóa chất tại các nhà máy, khu công nghiệp.
• Hệ thống điều hòa trung tâm HVAC tại các tòa nhà, trung tâm thương mại.
• Các ngành công nghiệp nặng như thép, xi măng, năng lượng, đóng tàu.

Báo giá van bi tay gạt nối ren chính hãng

Sau khi tham khảo sản phẩm, nếu quý khách quan tâm đến bảng giá van bi tay gạt, tại thời điểm quan tâm hãy liên hệ ngay với Van miền nam để được tư vấn, hỗ trợ. Hiện tại, trên thị trường dòng van này không có mức giá cố định vì giá thành sản phẩm phụ thuộc vào nhiều yếu tố như thời điểm nhập hàng, kích cỡ, chất liệu, đơn vị phân phối…

Tuy nhiên, với nhiều năm kinh nghiệm trong lĩnh vực cung cấp van công nghiệp và là đối tác tin cậy của nhiều doanh nghiệp. Van miền nam cam kết đưa ra mức giá bán tay gạt van bi nối ren hợp lý, cạnh tranh. Đồng thời, toàn bộ sản phẩm đảm bảo chất lượng, chính hãng cùng chính sách bảo hành minh bạch, rõ ràng tới tay quý khách hàng.

Hãy gọi ngay Hotline 0928613555 của chúng tôi để mua van bi tay gạt cao cấp, giá thành cạnh tranh và giao hàng nhanh chóng trên toàn quốc ngay hôm nay.
