Van bướm inox là một trong những thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp hiện nay. Với khả năng chịu áp lực tốt, chống ăn mòn cao và độ bền vượt trội, loại van này được ứng dụng rộng rãi trong ngành thực phẩm, hóa chất, xử lý nước và nhiều lĩnh vực khác với mục đích điều tiết và lưu thông dòng chảy trong hệ thống. Trong bài viết này, Van Miền Nam sẽ cùng bạn tìm hiểu chi tiết về van bướm inox.

Table of Contents

Tìm hiểu về van bướm inox

Van bướm inox là loại van công nghiệp được sử dụng để điều tiết lưu lượng dòng chảy trong hệ thống đường ống với thiết kế đĩa van dạng cánh bướm có thể xoay quanh trục ở các góc độ khác nhau.

Khi người vận hành tác động vào tay gạt, tay quay hoặc bộ điều khiển điện, khí nén, trục van sẽ quay làm đĩa van xoay, từ đó điều chỉnh mức độ mở của van và lưu lượng dòng chảy qua hệ thống. Van được chế tạo hoàn toàn từ chất liệu inox 201, 304 hoặc 316, trong đó inox 304 là loại phổ biến nhất nhờ khả năng chống ăn mòn, chịu nhiệt, chịu áp lực tốt và độ bền cao. Thiết bị có khả năng hoạt động ổn định trong các hệ thống dẫn nước sạch, nước thải, dầu nóng, hóa chất ăn mòn, xăng dầu, hơi nóng…

Sản phẩm được phân phối phổ biến trên thị trường với các kích thước DN15 đến DN300, phù hợp lắp đặt theo các kiểu kết nối như dạng kẹp Wafer, Lug hoặc mặt bích tiêu chuẩn BS, JIS.

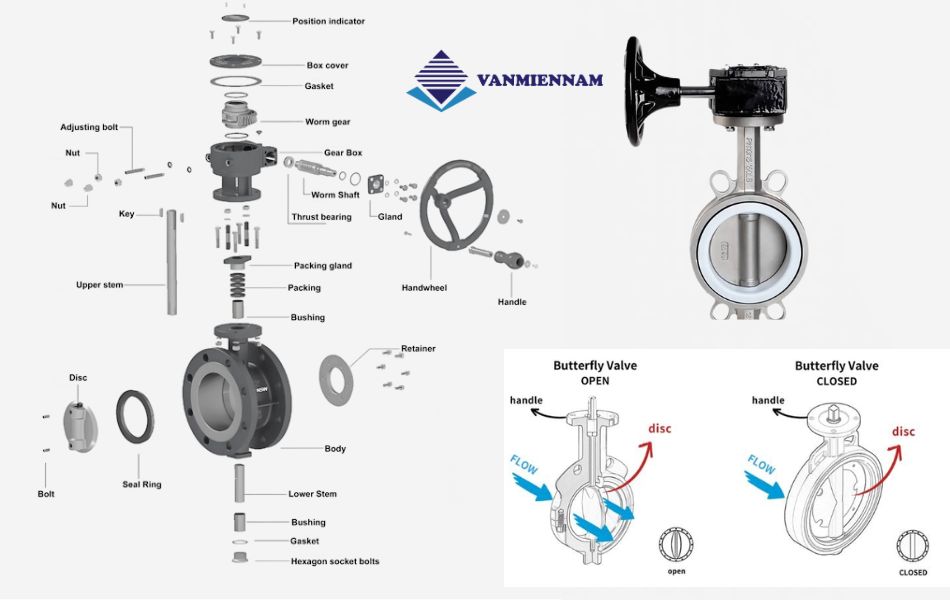

Van bướm inox có cấu tạo như thế nào?

Van bướm inox được thiết kế với cấu tạo đơn giản nhưng chắc chắn, bao gồm các bộ phận chính như: Bộ phận điều khiển (Tay gạt, tay quay hoặc bộ điều khiển tự động), thân van, trục van, đĩa van và gioăng làm kín.

Phần thân van được chế tạo từ inox mang lại khả năng chống ăn mòn cao, chịu được nhiệt độ và áp suất lớn, thích hợp sử dụng trong các môi trường khắc nghiệt như hóa chất, hơi nóng, nước thải hay dầu khí. Tùy theo nhu cầu lắp đặt, van có thể kết nối theo kiểu Wafer, Lug hoặc mặt bích giúp việc thi công nhanh chóng và dễ dàng hơn.

Bên trong thân van là đĩa van có dạng hình tròn và hoạt động xoay quanh trục để điều tiết dòng chảy lưu chất qua đường ống. Trục van cũng được làm từ inox, đảm bảo độ cứng và khả năng chống chịu tốt. Gioăng làm kín thường được làm từ vật liệu Teflon, PTFE có khả năng chịu nhiệt, chịu hóa chất tốt, giúp đảm bảo độ kín khít, ngăn ngừa rò rỉ và duy trì hiệu suất hoạt động ổn định trong thời gian dài.

Các loại van bướm inox tin dùng hiện nay

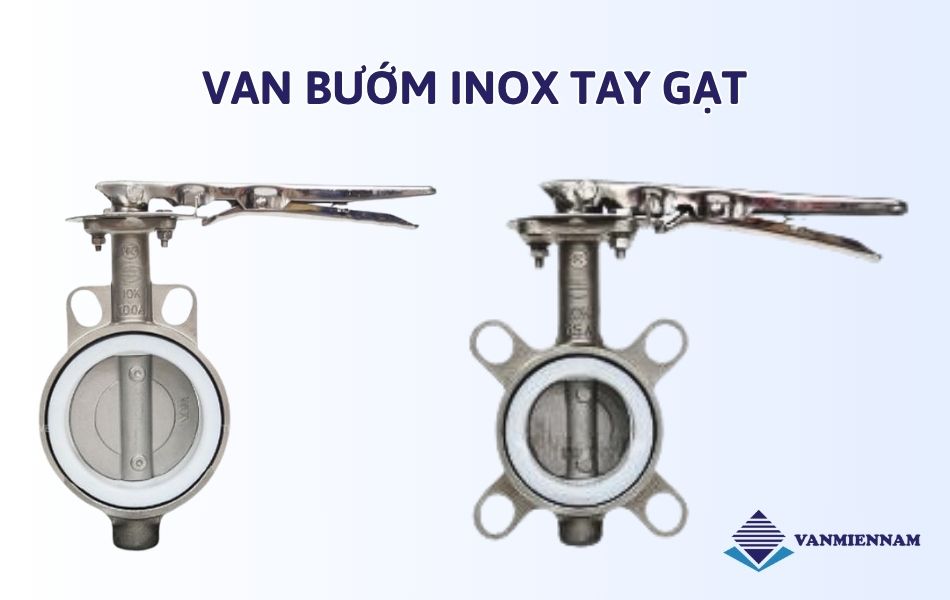

Van bướm inox tay gạt

Van bướm inox tay gạt là loại van công nghiệp được làm từ inox cao cho khả năng chống ăn mòn, chịu nhiệt và áp lực cao, phù hợp với môi trường làm việc khắc nghiệt như nước thải, hóa chất, hơi nóng, dầu khí… Van có cấu tạo nhỏ gọn, vận hành đơn giản bằng tay gạt, cho phép người dùng dễ dàng điều chỉnh góc mở từ 0 đến 90 độ để kiểm soát lưu lượng dòng chảy.

Ứng dụng:

Hệ thống xử lý nước sạch và nước thải sinh hoạt.
Đường ống dẫn nước trong các nhà máy thực phẩm, đồ uống.
Nhà máy hóa chất có môi trường ăn mòn nhẹ.
Hệ thống phòng cháy chữa cháy có áp lực vừa phải.
Trạm bơm cấp nước cho khu dân cư, khu công nghiệp nhỏ.

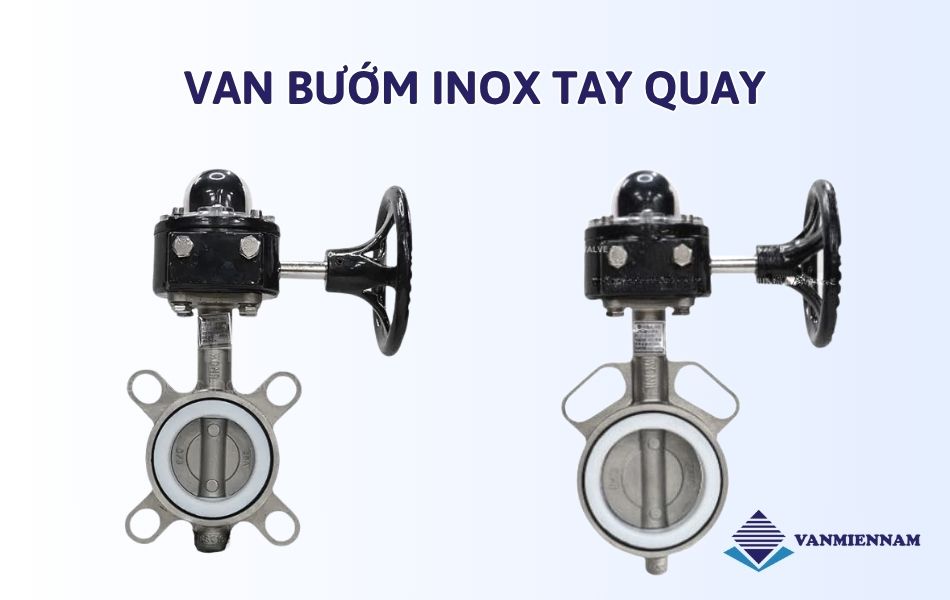

Van bướm inox tay quay

Van bướm inox tay quay sử dụng tay quay vô lăng để điều khiển hoạt động đóng/mở đĩa van. Khi người vận hành tác động lực lên tay quay, trục van sẽ truyền lực đến đĩa để điều tiết dòng chảy qua hệ thống. Thiết bị có tích hợp kèm hộp số trợ lực giúp việc điều khiển dễ dàng hơn, đóng mở nhanh chóng mà không tốn nhiều sức lực.

Ứng dụng:

Hệ thống đường ống lớn trong nhà máy cấp thoát nước đô thị.
Hệ thống làm mát tuần hoàn (cooling system) trong nhà máy công nghiệp.
Các trạm xử lý nước công nghiệp hoặc nước giếng khoan.
Nhà máy chế biến thủy hải sản, nông sản.
Đường ống phân phối hơi nước áp suất vừa đến cao.

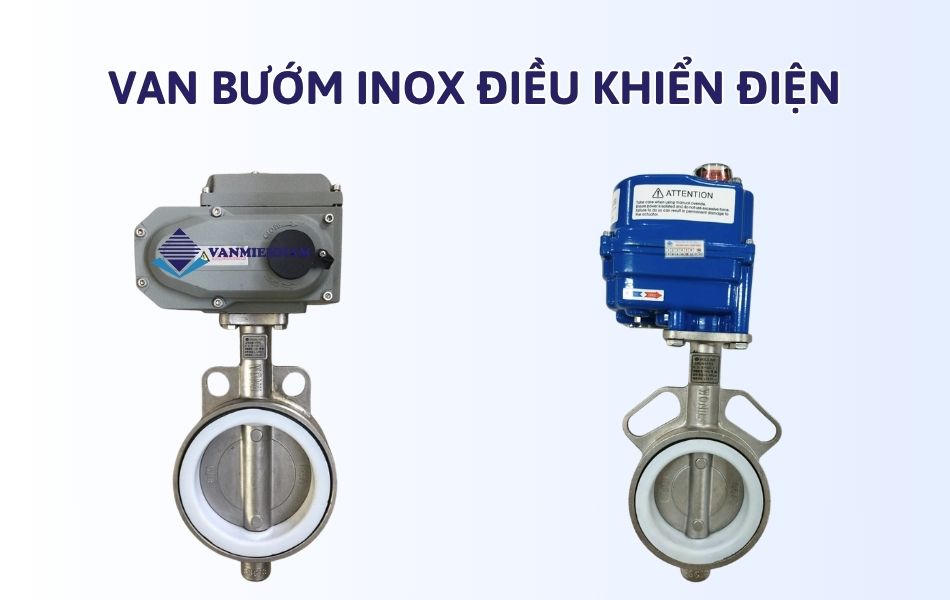

Van bướm inox điều khiển điện

Van bướm inox điều khiển điện là thiết bị tự động hóa sử dụng bộ mô tơ điện với nguồn điện 24V, 110V, 220V hoặc 380V để điều khiển hoạt động đóng/mở của đĩa van mà không cần vận hành thủ công. Van có thể hoạt động theo 2 dạng: on/off hoặc tuyến tính đóng mở theo góc, giúp kiểm soát lưu lượng chính xác trong hệ thống.

Với toàn thân được làm hoàn toàn từ inox, van đảm bảo độ bền, chịu ăn mòn và nhiệt độ cao, thích hợp trong môi trường có tính chất khắt khe như dầu khí, hóa chất, thực phẩm, nước thải…

Ứng dụng:

Hệ thống tự động hóa trong nhà máy sản xuất bia, nước giải khát.
Các dây chuyền xử lý hóa chất có yêu cầu điều tiết dòng chính xác.
Hệ thống HVAC (điều hòa không khí trung tâm) điều khiển từ xa.
Các trạm bơm cấp nước có giám sát và điều khiển trung tâm.
Nhà máy năng lượng tái tạo (nhiệt điện, năng lượng sinh học…).

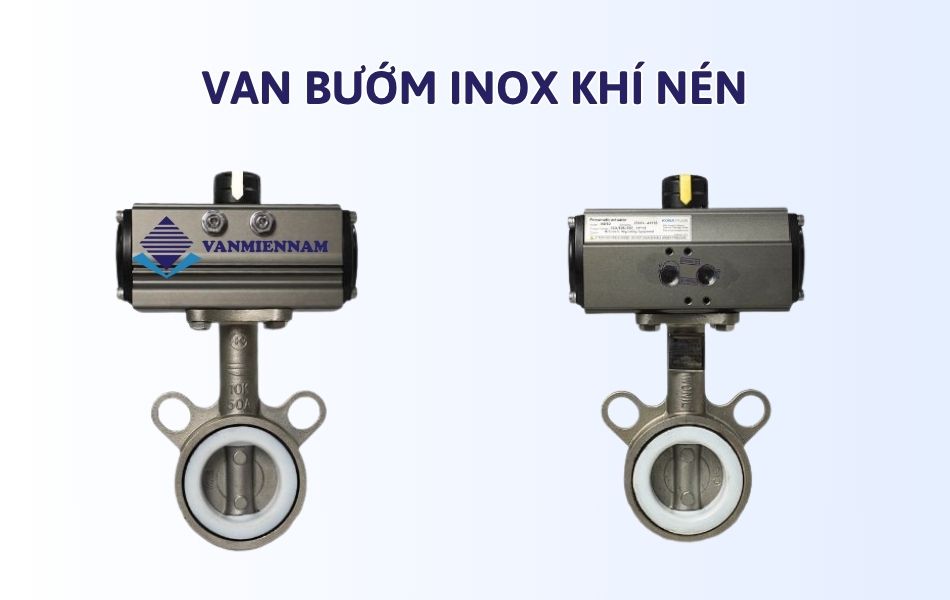

Van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén sử dụng áp lực khí nén để điều khiển đóng/mở tự động, thay thế hoàn toàn việc vận hành bằng tay. Với thời gian phản hồi nhanh chỉ từ 1 – 3 giây cho mỗi chu kỳ, van đặc biệt phù hợp trong các hệ thống yêu cầu đóng mở liên tục, nhanh chóng và an toàn.

Ứng dụng:

Nhà máy sản xuất xi măng, thép, giấy cần van đóng mở tốc độ cao.
Hệ thống cấp phát hóa chất tự động trong ngành dược, mỹ phẩm.
Dây chuyền sản xuất sữa, rượu, nước giải khát theo tiêu chuẩn HACCP.
Hệ thống điều tiết khí hoặc chất lỏng trong khu vực có nguy cơ cháy nổ cao.
Nhà máy thủy điện, nhiệt điện sử dụng hệ thống điều khiển bằng PLC.

Top 3 thương hiệu van bướm inox Hàn Quốc chính hãng

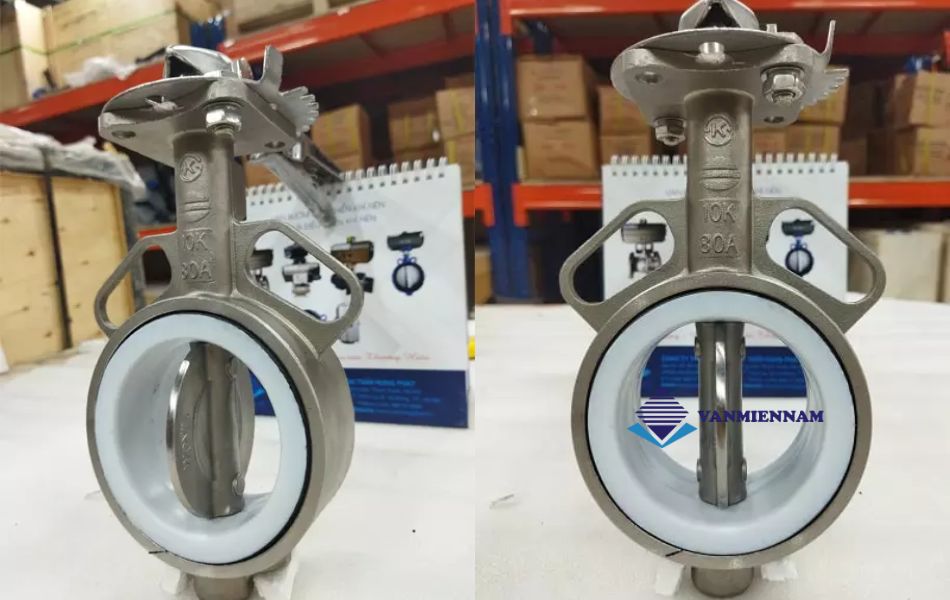

Van bướm inox Wonil

Van bướm inox Wonil là sản phẩm thuộc thương hiệu Wonil Hàn Quốc với hơn 30 năm kinh nghiệm. Sản phẩm được sản xuất trên dây chuyền công nghệ hiện đại, đạt tiêu chuẩn quốc tế như ISO, KS và JIS. Các dòng van bướm inox của Wonil nổi bật với thiết kế chắc chắn, chất liệu inox cao cấp, đảm bảo độ bền vượt trội, khả năng làm việc ổn định trong môi trường áp suất và nhiệt độ cao. Đây là lựa chọn phổ biến trong các nhà máy, khu công nghiệp lớn tại Hàn Quốc, Việt Nam và nhiều quốc gia khác tại châu Á.

Ưu điểm nổi bật:

Sản xuất theo tiêu chuẩn quốc tế ISO, BS, JIS.
Thân và đĩa van làm từ inox 304/316 chất lượng cao, chống ăn mòn tốt.
Hoạt động bền bỉ trong điều kiện áp lực và nhiệt độ khắt khe.
Đa dạng kích cỡ và kiểu kết nối Wafer, Lug, mặt bích.
Dễ dàng tích hợp vào hệ thống đường ống theo kiểu vận hành sau: Tay gạt, tay quay, điện, khí nén.

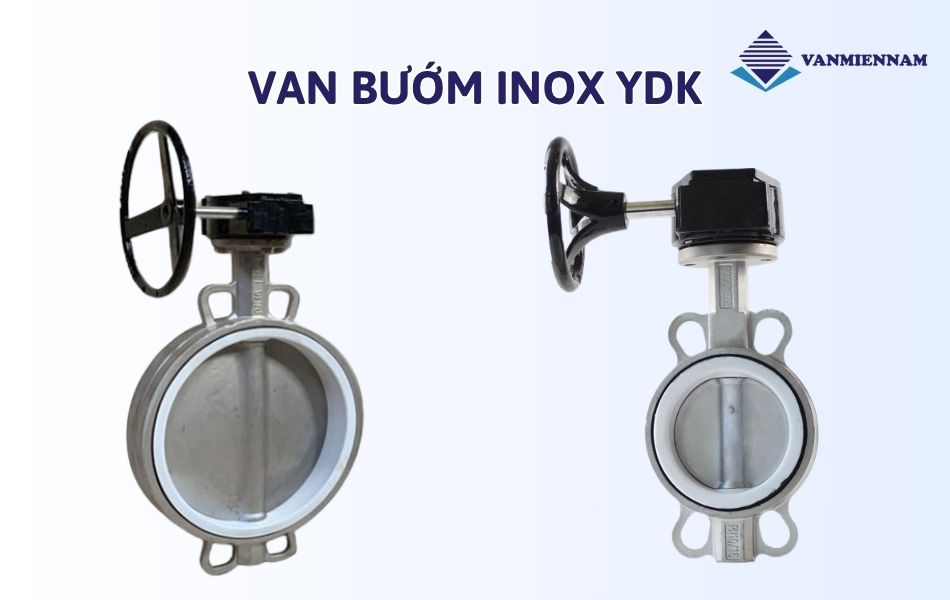

Van bướm inox YDK

YDK là thương hiệu van bướm inox nổi tiếng tại Hàn Quốc với thế mạnh về công nghệ cơ khí chính xác. Các dòng van bướm inox YDK được đánh giá cao bởi chất lượng gia công tinh xảo, độ kín khít cao và vận hành ổn định trong thời gian dài. Van thích hợp sử dụng trong các môi trường yêu cầu kỹ thuật cao như hệ thống xử lý hóa chất, nước sạch, nước thải công nghiệp và các ngành thực phẩm, dược phẩm.

Ưu điểm nổi bật:

Gia công cơ khí chính xác, đảm bảo độ kín tuyệt đối.
Chất liệu inox chống ăn mòn tốt, phù hợp cả môi trường axit, kiềm.
Độ bền cơ học cao, giảm thiểu rủi ro rò rỉ hoặc hư hỏng trong quá trình vận hành.
Có sẵn các phiên bản điều khiển tay, điện, khí nén đáp ứng nhiều nhu cầu.
Được sử dụng rộng rãi trong nhiều hệ thống do đáp ứng được các tiêu chuẩn khắt khe về chất lượng vượt trội và giá thành phù hợp.

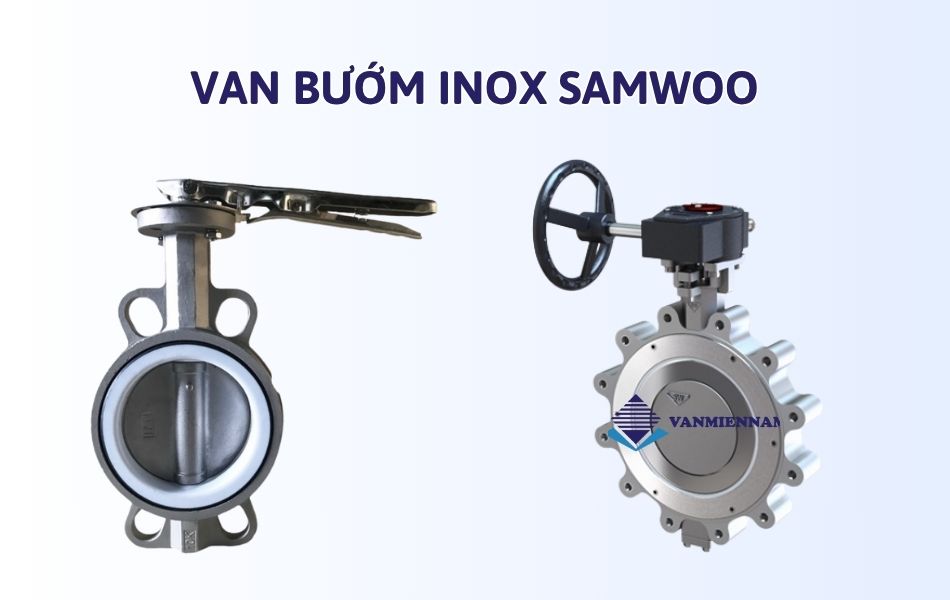

Van bướm inox Samwoo

Nhắc đến các thương hiệu van bướm inox Hàn Quốc thì không thể không nhắc đến hiệu Samwoo. Đây là thương hiệu uy tín nổi bật với độ hoàn thiện cao, thiết kế tinh gọn nhưng chắc chắn, phù hợp với các hệ thống yêu cầu lắp đặt nhanh, vận hành hiệu quả và tiết kiệm chi phí bảo trì. Van bướm inox Samwoo hiện đã có mặt tại nhiều dự án lớn trong các lĩnh vực cấp thoát nước, năng lượng, xử lý nước thải và sản xuất hóa chất.

Ưu điểm nổi bật:

Thiết kế gọn nhẹ, dễ lắp đặt và bảo trì trong không gian hẹp.
Vật liệu inox chất lượng cao, chống chịu môi trường khắc nghiệt.
Giá thành cạnh tranh so với các thương hiệu cùng phân khúc.
Thích hợp cho cả hệ thống điều khiển bằng tay và tự động hóa.
Được kiểm định chất lượng chặt chẽ trước khi xuất xưởng, đảm bảo độ tin cậy cao.

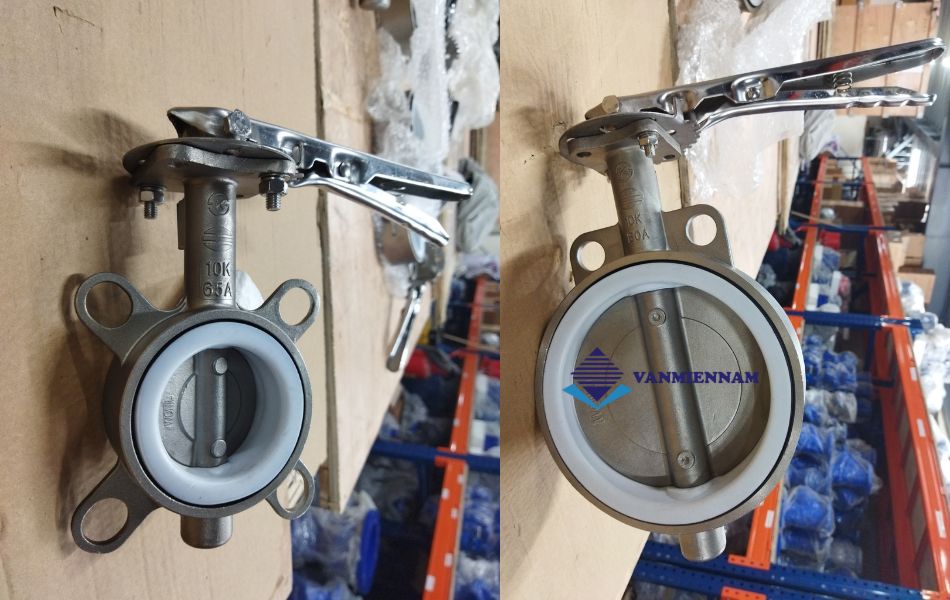

Tính năng vượt trội của van bướm inox

Van bướm inox là một trong những loại van công nghiệp được ưa chuộng hiện nay nhờ sở hữu nhiều ưu điểm vượt trội, mang lại nhiều thuận tiện trong việc sử dụng. Các tính năng có thể kể đến như:

Chất liệu chế tạo từ inox 304, 316 giúp van có khả năng chống ăn mòn, chống oxy hóa tốt, làm việc hiệu quả trong môi trường có hóa chất ăn mòn, nước thải, hơi nóng, dầu nóng… Đồng thời, van chịu được áp lực lớn và nhiệt độ cao, đảm bảo độ bền cơ học lâu dài.
Thiết kế cấu tạo đơn giản, gọn nhẹ, dễ dàng lắp đặt trong nhiều không gian khác nhau mà không chiếm nhiều diện tích. Van cũng thuận tiện cho việc tháo lắp, bảo trì và thay thế khi cần thiết.
Dải kích cỡ đa dạng từ DN15 đến DN300, phù hợp với nhiều quy mô hệ thống công nghiệp. Van có nhiều kiểu kết nối phổ biến như dạng kẹp Wafer, tai bích và mặt bích nên dễ dàng tích hợp với đường ống hiện có.
Nhiều kiểu vận hành từ tay gạt, tay quay, điều khiển điện hoặc điều khiển khí nén, đáp ứng nhu cầu tự động hóa và điều khiển linh hoạt trong các nhà máy hiện đại.
Tránh làm tổn thất áp suất, giúp duy trì hệ thống hoạt động ổn định, đảm bảo an toàn và giúp làm kín cao.

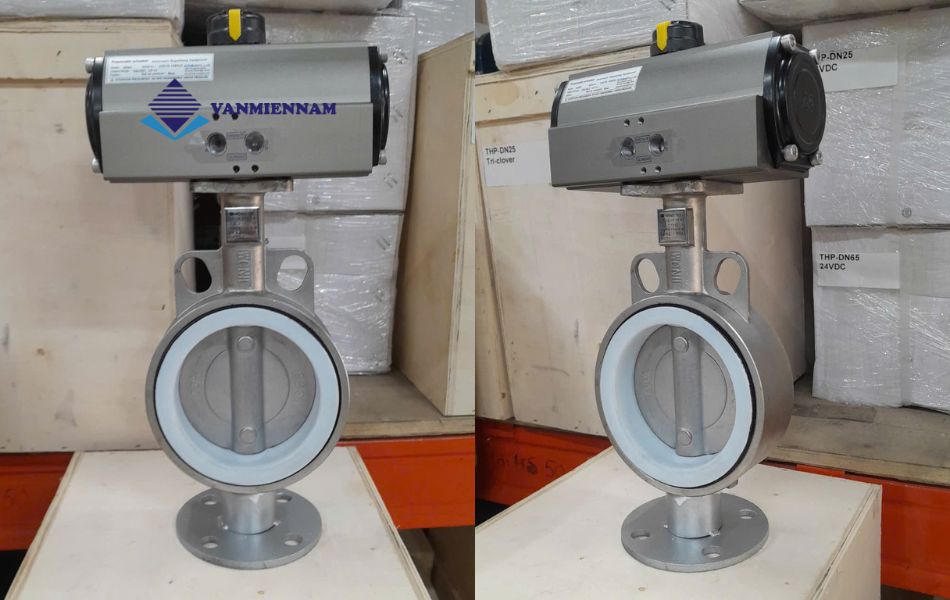

Những lưu ý khi sử dụng và lắp đặt van bướm inox

Để đảm bảo hiệu quả hoạt động ổn định, độ bền lâu dài cũng như an toàn cho hệ thống, cần lưu ý một số điểm quan trọng trong quá trình sử dụng và lắp đặt van bướm inox như sau:

Kiểm tra chủng loại và thông số kỹ thuật phù hợp

Xác định đúng kích thước van phù hợp với đường ống.
Kiểm tra áp suất làm việc và nhiệt độ môi trường, đảm bảo van inox chịu được điều kiện vận hành thực tế.
Chọn đúng kiểu kết nối Wafer, Lug hay mặt bích theo tiêu chuẩn BS, JIS, ANSI…

Vệ sinh và kiểm tra đường ống trước khi lắp đặt

Làm sạch cặn bẩn, rỉ sét, dầu mỡ trong đường ống để tránh ảnh hưởng đến khả năng đóng kín của đĩa van.
Đảm bảo hai mặt bích hoặc đoạn ống kết nối song song, không lệch tâm, tránh gây vênh, siết lệch khi lắp van.

Lắp đặt đúng hướng và vị trí

Lắp van sao cho trục van ở vị trí thẳng đứng hoặc nằm ngang, hạn chế lắp trục hướng xuống dưới để tránh đọng lưu chất tại trục.
Chú ý hướng dòng chảy theo ký hiệu mũi tên trên thân van nếu có.
Không sử dụng van như điểm tựa để nâng hoặc kéo ống dẫn — điều này có thể gây cong vênh hoặc nứt vỡ thân van.

Không siết quá chặt bu-lông khi lắp

Siết bu-lông đều theo hình chữ thập, tránh siết lệch làm biến dạng thân van hoặc gioăng làm kín.
Không dùng lực quá mạnh, đặc biệt với van có gioăng Teflon hoặc EPDM dễ bị nứt, rách nếu lắp sai kỹ thuật.

Sử dụng và vận hành đúng cách

Khi vận hành tay gạt hoặc tay quay, cần mở/đóng dứt khoát, tránh xoay liên tục gây mòn trục hoặc gioăng.
Với van điều khiển điện/khí nén, nên kiểm tra nguồn điện, áp khí định kỳ, tránh chập cháy, rò rỉ khí.

Bảo trì và kiểm tra định kỳ

Định kỳ kiểm tra tình trạng gioăng làm kín, trục van, và bộ truyền động để kịp thời thay thế nếu có hao mòn.
Tránh để van trong tình trạng nửa mở/nửa đóng lâu ngày, dễ làm giảm tuổi thọ của đĩa và trục van.

Báo giá van bướm inox giá tốt tại Van Miền Nam

Nếu quý khách đang tìm kiếm đơn vị cung cấp van bướm inox uy tín, giá tốt, thì Van Miền Nam là lựa chọn đáng tin cậy. Chúng tôi cam kết mang đến sản phẩm chính hãng, chất lượng cao cùng chính sách giá cạnh tranh nhất thị trường.

Là nhà phân phối trực tiếp, Van Miền Nam hợp tác với nhiều thương hiệu van công nghiệp hàng đầu Hàn Quốc, Đài Loan, Trung Quốc, đảm bảo nguồn hàng ổn định và giá nhập tốt.
Kho hàng lớn, luôn sẵn sàng nhiều chủng loại van bướm inox từ DN50 đến DN200 với đủ kiểu kết nối: Wafer, Lug, mặt bích,…
Hàng có sẵn số lượng lớn, đáp ứng nhanh mọi đơn hàng từ nhỏ lẻ đến dự án quy mô lớn.
Sản phẩm được kiểm định chất lượng kỹ lưỡng, cung cấp đầy đủ CO, CQ, hóa đơn VAT, chứng chỉ kỹ thuật theo yêu cầu.
Giao hàng nhanh toàn quốc, hỗ trợ linh hoạt nhiều hình thức thanh toán.
Đội ngũ kỹ thuật viên chuyên nghiệp, tư vấn tận tình, sẵn sàng hỗ trợ khách hàng lựa chọn giải pháp phù hợp với từng hệ thống.

Để nhận báo giá van bướm inox chi tiết, vui lòng liên hệ Van Miền Nam qua hotline 0928.613.555 hoặc truy cập website vanmiennam.com. Chúng tôi rất hân hạnh được đồng hành cùng quý khách trong mọi dự án công nghiệp.
