Van bướm nhựa tay quay là gì? Báo giá, Cấu tạo và Phân loại chi tiết

Van bướm nhựa tay quay là một trong những dòng van bướm được sử dụng phổ biến hiện nay nhờ khả năng chịu hóa chất, chống ăn mòn và vận hành nhẹ nhàng trên các hệ thống đường ống cỡ lớn. Để hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và ưu điểm của dòng van này, hãy theo dõi bài viết dưới đây cùng Van Miền Nam.

Van bướm nhựa tay quay là gì?

Van bướm nhựa tay quay được sản xuất từ chất liệu nhựa như PVC, uPVC, cPVC và được dùng để kiểm soát hoặc điều tiết dòng chảy đi qua đường ống, giúp hệ thống vận hành được ổn định, trơn tru, hạn chế sự cố và rò rỉ lưu chất ra bên ngoài.

Sản phẩm được vận hành bằng tay quay vô lăng có lắp kèm hộp số trợ lực giúp đóng mở van nhẹ nhàng, chính xác và không tốn nhiều sức lực. Van được kết nối với đường ống theo dạng mặt bích, wafer và cố định chắc chắn bằng bulong và đai ốc giúp cho việc tháo lắp và bảo dưỡng trở lên dễ dàng, nhanh chóng hơn.

Ngoài ra thiết bị còn có đa dạng kích thước từ DN15 đến DN300 nên dùng được cho nhiều hệ thống công nghiệp, nhà máy trong các môi trường có tính ăn mòn cao như axit, muối, kiềm, bazơ…

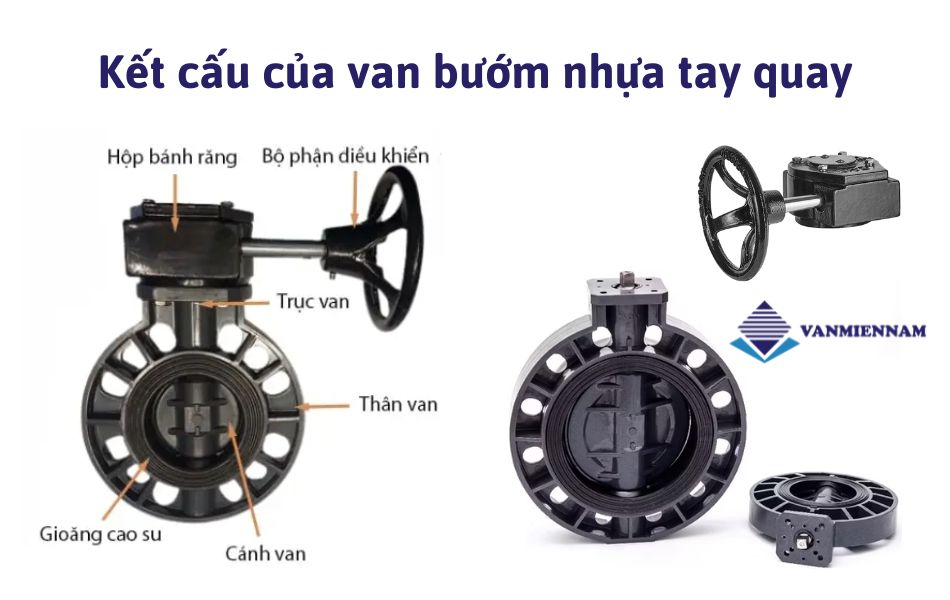

Cấu tạo của van bướm nhựa tay quay

Van bướm tay quay nhựa có cấu tạo cơ bản gồm 5 bộ phận chính là thân van, đĩa van, trục van, gioăng làm kín và bộ tay quay điều khiển. Chi tiết như sau:

• Thân van: Là bộ phận bao bọc và bảo vệ các chi tiết bên trong, được làm từ nhựa PVC, uPVC, cPVC hoặc PPR. Xung quanh thân van có thiết kế tai bích hoặc mặt bích để lắp vào đường ống theo tiêu chuẩn JIS, DIN, ISO, BS…
• Đĩa van: Đây là bộ phận trực tiếp đóng/mở dòng chảy. Bộ phận này có khả năng quay quanh trục theo góc 0–90°, cho phép lưu thông hoặc ngăn dòng lưu chất đi qua chính xác.
• Trục van: Thường được làm bằng thép không gỉ hoặc hợp kim chống ăn mòn, có nhiệm vụ truyền lực từ tay quay xuống đĩa van.
• Gioăng làm kín: Được làm từ EPDM, PTFE hoặc NBR và thường được lắp ở điểm kết nối nhằm tạo thành hệ thống kín tuyệt đối, ngăn rò rỉ khi van đóng hoặc mở.
• Bộ tay quay điều khiển: Là cơ cấu vận hành dạng hộp số kết hợp tay quay vô lăng cho phép người dùng điều chỉnh đóng mở nhẹ nhàng.

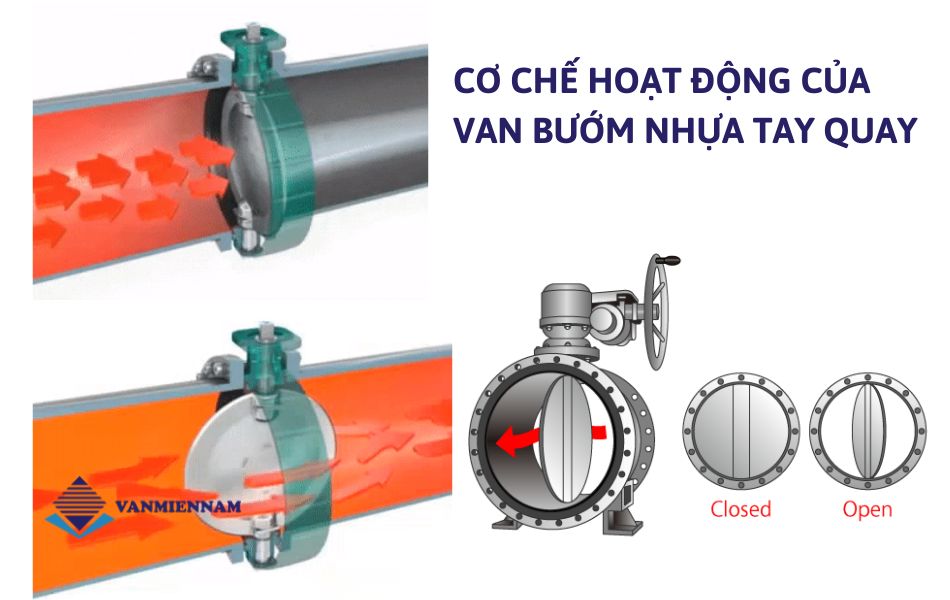

Cơ chế hoạt động của van bướm nhựa tay quay

Van bướm nhựa tay quay hoạt động dựa trên cơ chế truyền động cơ học thông qua bộ tay quay. Khi người dùng xoay vô-lăng, lực được truyền qua hệ thống bánh răng trong hộp số trợ lực, làm trục van xoay theo chiều tương ứng. Trục van sẽ truyền chuyển động này đến đĩa van, làm cho đĩa quay từ 0° đến 90° để mở hoàn toàn hoặc quay ngược lại để đóng kín dòng chảy.

Ở vị trí mở, đĩa van song song với dòng chảy cho phép lưu chất đi qua dễ dàng. Khi đóng, đĩa vuông góc với dòng chảy và ép sát vào gioăng làm kín, ngăn chặn tình trạng rò rỉ. Cơ chế này giúp van hoạt động êm ái, bền bỉ và kiểm soát dòng chảy hiệu quả ngay cả trong môi trường hóa chất hoặc lưu chất ăn mòn.

Các loại van bướm nhựa tay quay trên thị trường hiện nay

Dựa vào chất liệu chế tạo, van bướm tay quay nhựa được làm từ nhiều vật liệu nhựa khác nhau nên tùy vào môi trường sử dụng mà lựa chọn loại van phù hợp nhằm đảm bảo độ bền, tuổi thọ và khả năng hoạt động. Dưới đây là 4 mẫu van bướm nhựa tay quay trên thị trường hiện nay:

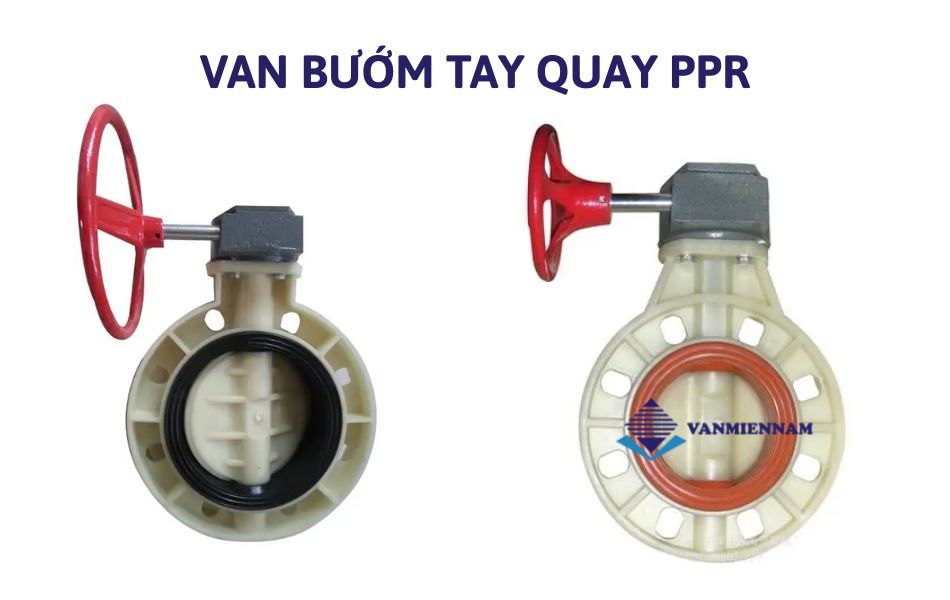

Van bướm nhựa tay quay PPR

Van bướm nhựa tay quay PPR là loại van bướm nhựa thông dụng hiện nay, được tích hợp thêm tay quay vô lăng để kiểm soát và theo dõi hoạt động đóng mở, dòng lưu chất đi qua van dễ dàng mà không gây ra tổn thất áp suất.

Van có giá thành phù hợp, trọng lượng nhẹ, dễ lắp đặt nên được sử dụng rộng rãi trong các nhà máy thủy điện, nhiệt điện, hệ thống xử lý nước thải sinh hoạt, công nghiệp hay trong dây chuyền sản xuất, lĩnh vực khai thác xăng dầu…

Van bướm nhựa tay quay PVC

Van bướm nhựa tay quay PVC là sản phẩm được sản xuất theo tiêu chuẩn JIS, ANSI, DIN, BS với khả năng chịu nhiệt từ 0 – 80 độ C, chịu áp lực tới 16 bar và thường được dùng cho hệ thống vừa và lớn.

Đặc điểm nổi bật của model này là thiết kế gioăng cao su dạng viền nổi làm tăng thêm độ kín khít và hiệu quả cao khi vận hành, đảm bảo thiết bị hoạt động được trơn tru, mượt mà, ngăn chặn tình trạng thất thoát lưu chất ra bên ngoài.

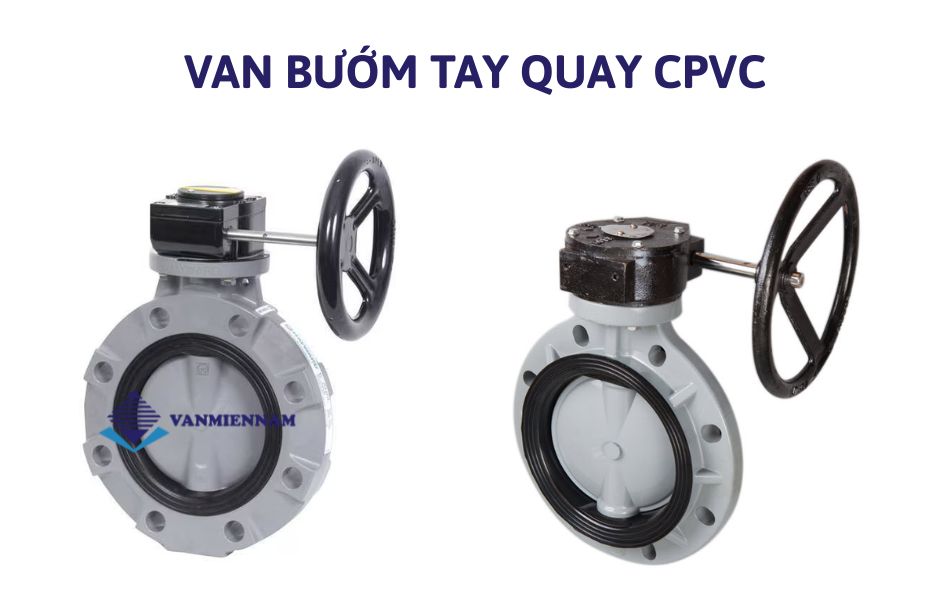

Van bướm nhựa tay quay CPVC

Van bướm nhựa tay quay CPVC có thiết kế van bướm kèm tay quay vô lăng có hộp số giảm tốc giúp van đóng mở nhẹ nhàng, êm ái và ổn định, ngay cả với những hệ thống có áp lực lớn.

Sản phẩm được sản xuất từ chất liệu nhựa CPVC – Chlorinated Polyvinyl Chloride, có trọng lượng nhẹ, cấu tạo đơn giản và đa dạng mẫu mã phù hợp dùng cho nhiều hệ thống quy mô lớn nhỏ khác nhau, đảm bảo được an toàn, độ chính xác và hiệu suất làm việc cao.

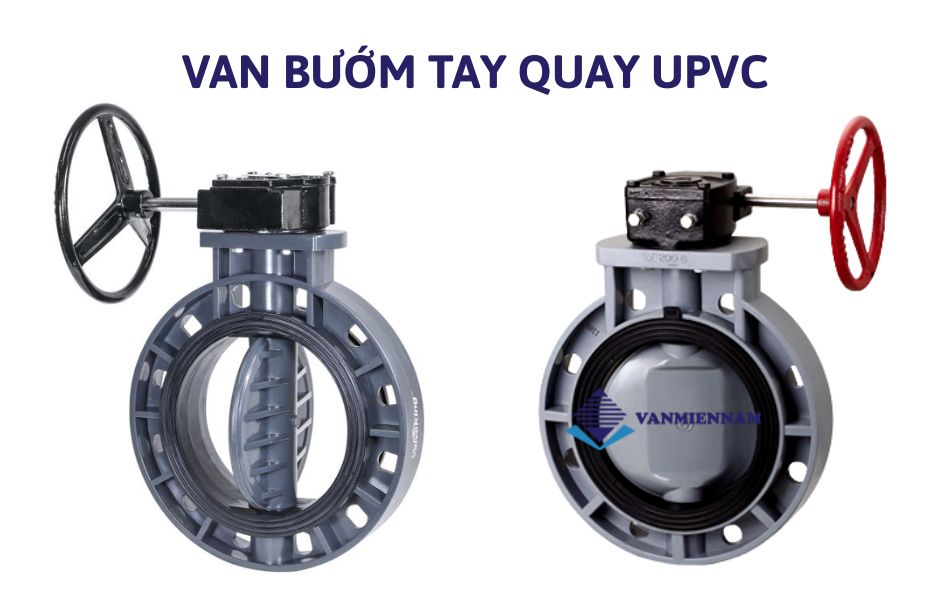

Van bướm nhựa tay quay UPVC

Van bướm tay quay nhựa uPVC là dòng van chuyên dụng cho nhiệm vụ đóng mở và điều tiết lưu lượng dòng chảy. Với thiết kế cánh bướm có thể xoay linh hoạt góc từ 0 đến 90 độ tùy theo nhu cầu vận hành. Sản phẩm được chế tạo từ vật liệu uPVC – Unplasticized Polyvinyl Chloride có khả năng chịu áp lực, chống ăn mòn và kháng hóa chất vượt trội.

Do đó van bướm tay quay nhựa uPVC được sử dụng phổ biến trong các hệ thống dẫn lưu chất có độ ăn mòn cao, môi trường hóa chất, xử lý nước thải và nhiều ứng dụng công nghiệp đòi hỏi độ bền và sự ổn định tuyệt đối.

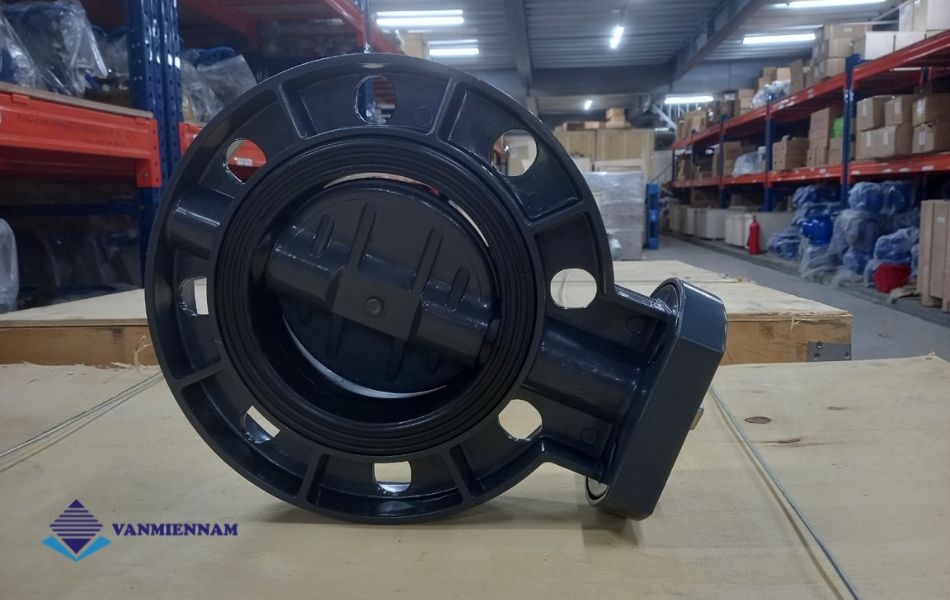

Đánh giá ưu điểm vượt trội của van bướm nhựa tay quay

Được nhiều doanh nghiệp và hệ thống xử lý nước hóa chất tin dùng, van bướm nhựa tay quay mang đến nhiều tính năng và ưu điểm vượt trội như:

• Khả năng chống ăn mòn tốt: Nhờ được chế tạo từ vật liệu nhựa cao cấp như PVC, uPVC, cPVC, PPR,… thiết bị có thể làm việc ổn định trong môi trường hóa chất mạnh, axit, kiềm, nước thải… mà không bị oxy hóa hay ăn mòn theo thời gian.
• Vận hành nhẹ nhàng, đóng mở chính xác: Cơ cấu tay quay kết hợp hộp số giúp thao tác mượt mà, đặc biệt trong các hệ thống lớn, có áp lực làm việc cao không làm tốn nhiều sức lực hay chi phí vận hành.
• Trọng lượng nhẹ, dễ thi công: So với các dòng van bướm bằng kim loại như gang hay inox, van bướm nhựa có trọng lượng nhẹ, giúp cho việc lắp đặt, tháo dỡ và bảo trì trở nên nhanh chóng và an toàn.
• Độ kín cao, hạn chế rò rỉ: Gioăng làm kín bằng EPDM hoặc FKM cho khả năng ép sát bề mặt đĩa van, đảm bảo độ kín tuyệt đối và duy trì hiệu quả hoạt động trong thời gian dài.
• Chi phí thấp, tối ưu kinh tế: Giá thành của van nhựa thấp hơn đáng kể so với vật liệu kim loại, đồng thời chi phí bảo trì cũng giảm nhờ khả năng chống ăn mòn và chống bám cặn tốt.
• Ứng dụng đa dạng: Với khả năng chịu hóa chất và làm việc ổn định, van bướm tay quay nhựa phù hợp cho nhiều hệ thống như nước sạch, hóa chất, xử lý nước thải, sản xuất công nghiệp và thủy lợi.

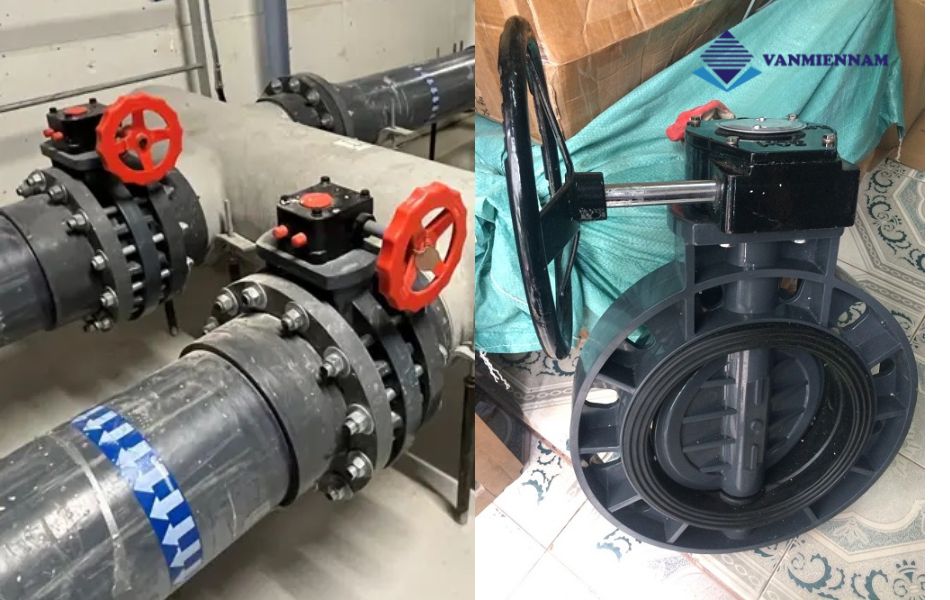

Chức năng và ứng dụng của van bướm nhựa tay quay

Van bướm nhựa tay quay giữ vai trò quan trọng trong nhiều hệ thống nhờ khả năng đóng mở và điều tiết dòng chảy linh hoạt, vận hành ổn định và chịu ăn mòn rất tốt. Với thiết kế dạng đĩa xoay 90°, van giúp kiểm soát lưu lượng nhanh chóng, hạn chế rò rỉ và bảo vệ đường ống khi làm việc trong môi trường hóa chất hoặc nước thải.

Với chất liệu chế tạo từ nhựa, có khả năng chống ăn mòn tốt và giúp tiết kiệm chi phí nên van bướm tay quay nhựa là giải pháp tối ưu cho các hệ thống sau:

• Hệ thống cấp thoát nước, giúp điều tiết dòng chảy ổn định và vận hành bền bỉ trong môi trường nước sạch hoặc nước sinh hoạt.
• Hệ thống xử lý nước thải với chức năng điều chỉnh lưu lượng và chịu được điều kiện dòng chảy có chứa hóa chất hoặc tạp chất.
• Ngành hóa chất công nghiệp, đặc biệt là các môi trường lưu chất như HCL, NaOH, axit mạnh, kiềm… nhờ khả năng kháng ăn mòn cao.
• Hệ thống nuôi trồng thủy sản, tưới tiêu nông nghiệp, giúp kiểm soát lưu lượng nước hiệu quả, vận hành an toàn và tiết kiệm chi phí.
• Hệ thống dẫn nước biển hoặc môi trường ăn mòn cao, giúp chống ăn mòn, gỉ sét hiệu quả.

Bảng báo giá van bướm nhựa tay quay chi tiết theo kích thước

Van bướm nhựa tay quay hiện đang được sử dụng rộng rãi trong nhiều hệ thống và lĩnh vực chứa hóa chất ăn mòn như sản xuất, xử lý nước thải, dầu khí…nhờ thiết bị có độ bền cao, khả năng vận hành ổn định và chi phí bảo trì thấp. Sản phẩm đang được Van Miền Nam phân phối trực tiếp với chất liệu PVC/uPVC/cPVC chất lượng, đảm bảo hiệu quả sử dụng và giá cả cạnh tranh.

Quý khách có thể tham khảo bảng giá dưới đây để biết chi tiết giá van bướm nhựa tay quay theo từng kích thước hiện nay như sau:

Trên đây là bảng giá van bướm nhựa tay quay mà Van Miền Nam vừa chia sẻ đến quý khách. Tuy nhiên, giá thực tế còn phụ thuộc vào nhiều yếu tố như số lượng mua, bảo hành, chi phí giao hàng, kiểm định, VAT, chất liệu chế tạo và kiểu kết nối. Để nhận báo giá chính xác và cập nhật mới nhất, hãy gọi ngay Hotline 0928.613.555.

Van Miền Nam – Nhà phân phối van bướm tay quay nhựa chính hãng, uy tín

Van bướm nhựa tay quay là dòng sản phẩm yêu cầu độ bền cao, khả năng chống ăn mòn vượt trội và vận hành ổn định trong các hệ thống quy mô lớn. Vì vậy, bên cạnh việc lựa chọn đúng loại van phù hợp với môi trường lưu chất, người sử dụng cũng cần tìm đến đơn vị cung cấp uy tín để đảm bảo chất lượng sản phẩm cũng như dịch vụ kỹ thuật và hậu mãi lâu dài.

Là đơn vị hoạt động nhiều năm trong lĩnh vực van công nghiệp và phân phối trực tiếp các dòng van bướm nhựa chất lượng cao từ nhiều thương hiệu uy tín trong và ngoài nước, Vanmiennam được đông đảo khách hàng tin tưởng lựa chọn thiết bị cho các hệ thống nước sạch, hóa chất, xử lý nước thải, sản xuất…

Tại Van Miền Nam, chúng tôi cam kết mang đến cho khách hàng những sản phẩm chính hãng, đạt tiêu chuẩn chất lượng và đáp ứng đầy đủ yêu cầu kỹ thuật của từng dự án. Đặc biệt, khi mua hàng tại đây, quý khách sẽ nhận được nhiều quyền lợi như:

• Sản phẩm có nguồn gốc rõ ràng, nhập khẩu chính hãng với đầy đủ CO/CQ, hóa đơn VAT và các giấy tờ liên quan.
• Hàng luôn có sẵn tại kho số lượng lớn, đa dạng kích thước từ DN15 – DN300 và nhiều dòng vật liệu như PVC, uPVC, cPVC,… đáp ứng mọi nhu cầu sử dụng.
• Hỗ trợ giao hàng tận nơi trên toàn quốc, có dịch vụ lắp đặt theo yêu cầu và luôn đảm bảo đúng tiến độ dự án.
• Phương thức thanh toán linh hoạt, ưu đãi chiết khấu hấp dẫn cho đơn hàng lớn hoặc khách hàng thân thiết.
• Đội ngũ tư vấn kỹ thuật chuyên môn cao, hỗ trợ nhiệt tình để đưa ra giải pháp tối ưu cho từng hệ thống.

Tính đến nay, Van Miền Nam đã cung cấp van bướm tay quay nhựa cho hàng trăm công trình và dự án lớn nhỏ trên toàn quốc và luôn nhận được sự hài lòng và đánh giá tích cực từ khách hàng. Hãy liên hệ ngay Hotline của chúng tôi để được tư vấn và hỗ trợ tốt.
