[Giải đáp] Van bướm tay quay Lug Type là gì? Cấu tạo, Phân loại, Ưu điểm

Van bướm tay quay Lug Type là dòng van bướm có kết nối dạng lug với các lỗ ren xung quanh thân van, giúp lắp đặt chắc chắn và tháo rời từng đoạn ống mà không ảnh hưởng đến toàn bộ hệ thống. Van được cấu tạo gồm thân van, đĩa van, trục, gioăng làm kín và bộ điều khiển tay quay giúp đóng mở chính xác. Nếu bạn đang quan tâm đến dòng van bướm Lug Type này, hãy cùng Van Miền Nam tìm hiểu chi tiết về cấu tạo, ưu điểm và hướng dẫn lắp đặt sản phẩm chi tiết ngay dưới đây.

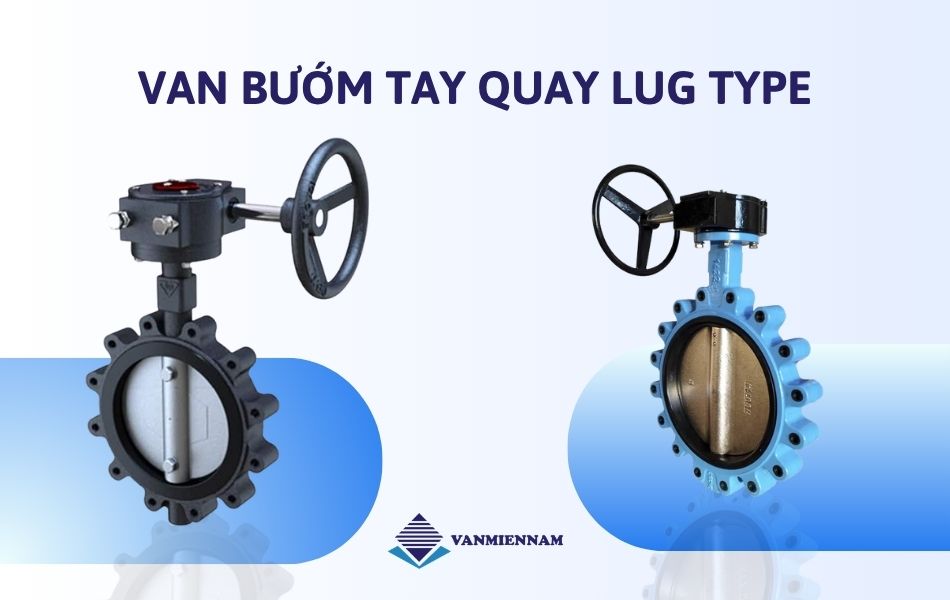

Van bướm tay quay Lug Type là gì?

Van bướm tay quay Lug Type là dòng van bướm có thiết kế thân dạng tai bích (lug), xung quanh có các lỗ ren giúp bắt bulong trực tiếp với hai mặt bích đường ống và được vận hành bằng tay quay vô lăng kết hợp hộp số trợ lực. Điểm nổi bật của thiết kế này là khả năng lắp đặt chắc chắn, dễ dàng tháo rời từng đoạn ống mà không ảnh hưởng đến toàn bộ hệ thống, đồng thời giúp quá trình đóng mở trở nên nhẹ nhàng, chính xác và an toàn hơn, đặc biệt với các đường ống kích thước lớn.

Do đó, van bướm tay quay Lug thường được sử dụng trong các hệ thống yêu cầu độ ổn định cao, áp lực lớn hoặc cần bảo trì thường xuyên như cấp thoát nước, HVAC, PCCC, dầu khí và các ngành công nghiệp xử lý lưu chất khác.

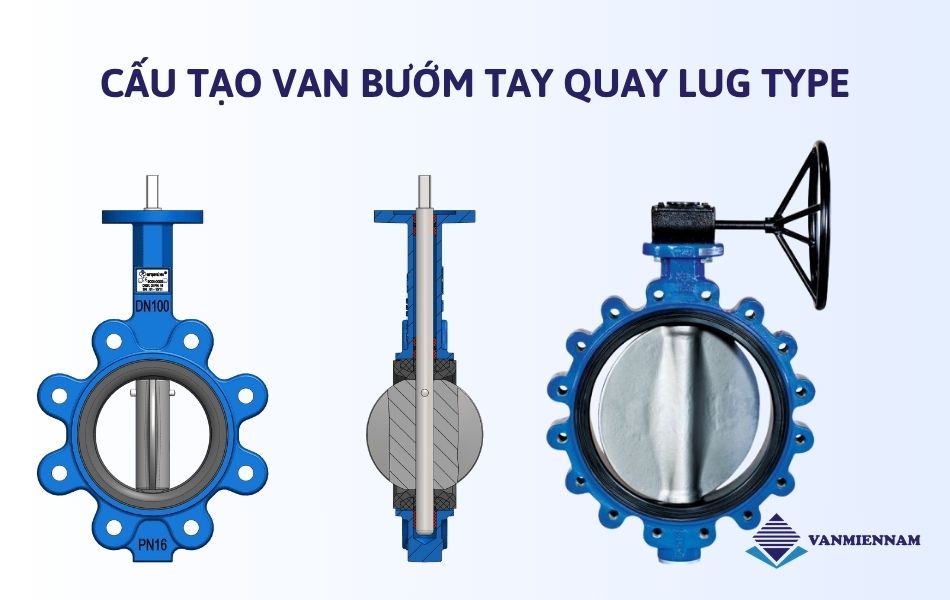

Cấu tạo van bướm tay quay dạng Lug Type

Van bướm tay quay Lug Type có cấu tạo gồm các bộ phận chính sau:

• Thân van: Thường được làm từ các chất liệu kim loại như gang, thép hoặc inox, với thiết kế dạng lug tai bích có các lỗ ren để cố định với mặt bích của đường ống. Thiết kế lug giúp van có thể lắp độc lập ở cuối đoạn ống hoặc kết hợp với bích blind, tương thích với nhiều tiêu chuẩn mặt bích như JIS, ANSI, DIN.
• Trục van: Kết nối giữa tay quay và đĩa van, nhận lực từ tay quay để truyền xuống đĩa van, giúp đóng mở van ở các góc khác nhau. Trục van được chế tạo từ kim loại cứng, chịu lực và nhiệt độ cao, chống ăn mòn tốt, đảm bảo độ bền lâu dài.
• Đĩa van: Thiết kế dạng hình tròn gắn cố định với trục van và chuyển động cùng trục khi tay quay vận hành. Đĩa van tiếp xúc trực tiếp với lưu chất nên thường làm từ gang, thép hoặc inox 304, inox 316 để chống ăn mòn, chống rỉ sét và chịu nhiệt tốt.
• Gioăng làm kín: Là bộ phận quan trọng giúp van đạt độ kín tuyệt đối, ngăn rò rỉ lưu chất. Gioăng được làm từ cao su, PTFE hoặc EPDM, lắp tại các điểm kết nối giữa thân van và đĩa van, hoặc giữa lug van và mặt bích. Gioăng có độ đàn hồi tốt, co giãn, bền với môi chất và nhiệt độ vận hành.
• Bộ phận tay quay: Giúp đóng mở van dễ dàng và điều chỉnh lưu lượng chính xác. Thiết kế tay quay kết hợp hộp số trợ lực hỗ trợ vận hành với các đường ống có kích thước lớn.

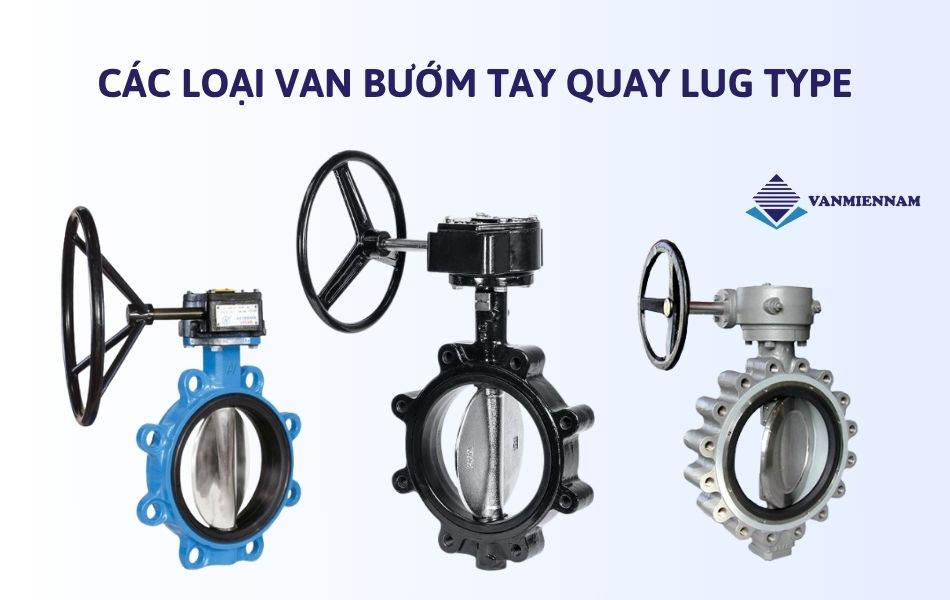

Các loại van bướm tay quay Lug Type phổ biến hiện nay

Van bướm tay quay dạng Lug được làm từ nhiều chất liệu khác nhau, bao gồm inox, gang, thép. Với mỗi loại van sẽ có những ưu điểm, đặc tính khác nhau mà tùy vào môi trường sử dụng để lựa chọn được loại van phù hợp, mang lại hiệu quả hoạt động cao. Chi tiết từng loại van như sau:

Van bướm tay quay Lug Type gang

Đây là lựa chọn phổ biến hiện nay nhờ giá thành hợp lý và độ bền ổn định trong quá trình sử dụng. Van bướm tay quay kiểu Lug gang có thân van được chế tạo từ gang xám hoặc gang cầu, bên ngoài phủ lớp sơn epoxy giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ.

Thiết kế dạng lug cho phép lắp đặt chắc chắn giữa hai mặt bích, kết hợp tay quay giúp vận hành nhẹ nhàng, phù hợp với nhiều hệ thống như cấp thoát nước, HVAC, PCCC,… Tuy nhiên, khả năng chịu hóa chất và môi trường ăn mòn mạnh của dòng van này không cao bằng các loại làm từ inox.

Van bướm tay quay Lug Type inox

Van bướm tay quay Lug Type inox có khả năng chống ăn mòn vượt trội nên được sử dụng rộng rãi trong các môi trường khắc nghiệt như hóa chất, nước biển, thực phẩm và dược phẩm. Ưu điểm nổi bật của dòng van này là thiết kế dạng lug giúp lắp đặt chắc chắn, dễ dàng tháo rời từng đoạn đường ống, kết hợp với tay quay giúp vận hành nhẹ nhàng, chính xác ngay cả với kích thước lớn.

Ngoài ra, vật liệu inox mang lại độ bền cao, chịu nhiệt tốt, chống gỉ sét hiệu quả và đảm bảo tiêu chuẩn vệ sinh an toàn. Tuy nhiên, giá thành của sản phẩm thường cao hơn so với các loại van làm từ gang hoặc thép.

Van bướm tay quay Lug Type thép

Van bướm tay quay Lug thép được sử dụng trong các hệ thống yêu cầu áp suất và nhiệt độ cao như hơi nóng, dầu nóng và ngành dầu khí. Sản phẩm được chế tạo từ vật liệu thép có khả năng chịu lực tốt, đáp ứng điều kiện vận hành khắc nghiệt và đảm bảo độ bền lâu dài.

Thiết kế dạng lug giúp lắp đặt chắc chắn, kết hợp tay quay hỗ trợ vận hành ổn định và chính xác. Tuy nhiên, dòng van này thường có giá thành cao hơn so với các loại van làm từ gang hoặc nhựa.

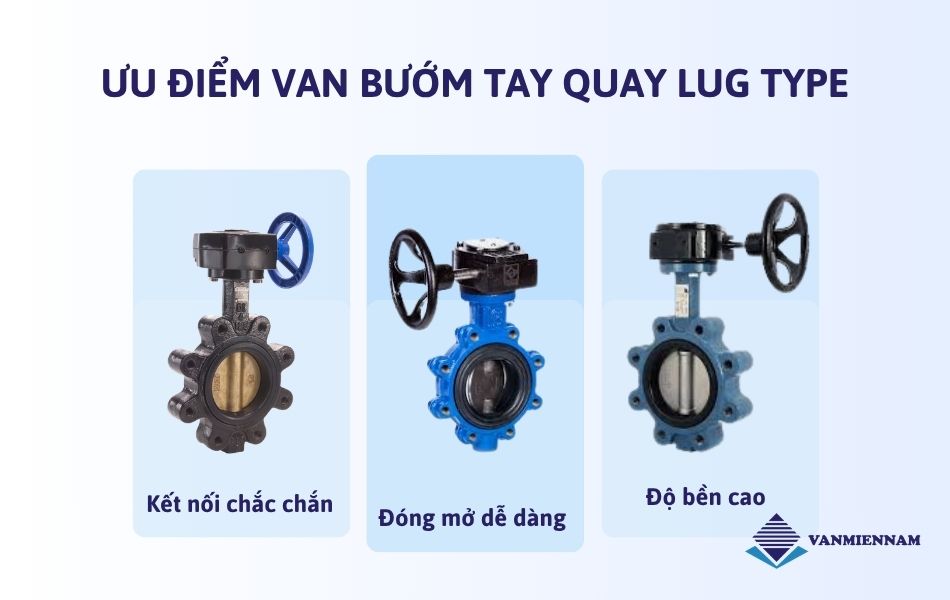

Ưu điểm của van bướm tay quay Lug Type

Các dòng van bướm tay quay dạng Lug có kết nối dạng tai bích lug giúp lắp đặt chắc chắn và ổn định với hệ thống, đồng thời cho phép tháo rời từng đoạn ống mà không ảnh hưởng đến toàn bộ hệ thống. Sử dụng kiểu kết nối này còn mang đến nhiều ưu điểm và tính năng vượt trội khác như:

• Kết nối lug giúp giảm thiểu rủi ro rò rỉ lưu chất và đảm bảo độ kín cao trong quá trình vận hành, đồng thời tăng khả năng chịu áp lực cho hệ thống.
• Bộ điều khiển van tay quay hoạt động nhẹ nhàng, thuận lợi trong quá trình đóng mở, tháo lắp, sửa chữa và bảo dưỡng khi cần thiết.
• Van bướm Lug Type được chế tạo từ nhiều loại vật liệu khác nhau như gang, thép, inox, nhờ đó có thể ứng dụng linh hoạt trong nhiều môi trường làm việc khác nhau, bao gồm nước, hóa chất, hơi, dầu và các dung dịch ăn mòn.
• Thiết kế lug giúp van có thể sử dụng ở cuối đường ống hoặc kết hợp với các bích, đồng thời vẫn đảm bảo vận hành ổn định và kín khít, giảm thiểu rò rỉ.
• Van bướm tay quay Lug Type phù hợp cho các hệ thống yêu cầu áp lực cao, bảo trì thường xuyên và vận hành lâu dài.

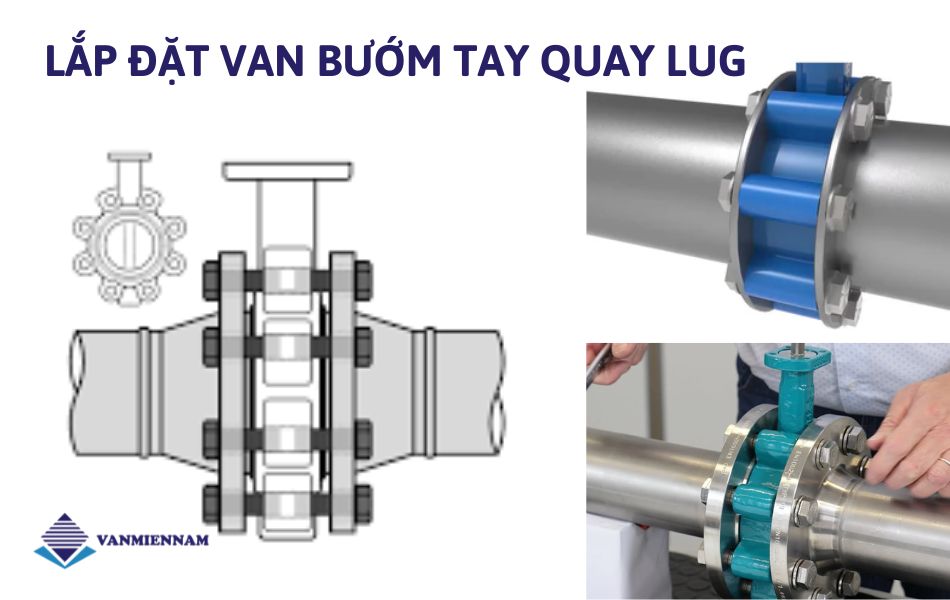

Hướng dẫn lắp đặt van bướm tay quay kiểu Lug Type

Việc lắp đặt van bướm tay quay Lug Type đúng kỹ thuật giúp tăng độ bền, đảm bảo an toàn và nâng cao hiệu suất vận hành hệ thống. Dưới đây là 5 bước lắp đặt chi tiết:

• Bước 1: Chuẩn bị vị trí lắp đặt trên đường ống và kiểm tra các mặt bích. Đặt van giữa hai mặt bích, đảm bảo các lỗ ren trên lug thẳng hàng với lỗ bulong, đồng thời giữ đĩa van mở nhẹ để tránh cọ sát.
• Bước 2: Lắp tạm bulong – đai ốc vào các lỗ ren của lug, siết nhẹ để cố định van tạm thời. Kiểm tra khoảng cách giữa đĩa van và đường ống, đảm bảo đĩa van có thể mở đóng tự do.
• Bước 3: Điều chỉnh vị trí van cân bằng và thẳng hàng, siết bulong – đai ốc vừa đủ để cố định van mà không làm biến dạng gioăng hoặc cánh van.
• Bước 4: Thử vận hành van bằng tay quay, mở và đóng nhiều lần để kiểm tra độ mượt, khả năng đóng mở và độ kín của gioăng làm kín.
• Bước 5: Siết chặt toàn bộ bulong – đai ốc theo đường chéo để phân bố lực đều, kiểm tra lại độ kín và chắc chắn của van. Hoàn tất lắp đặt và đưa van vào vận hành.

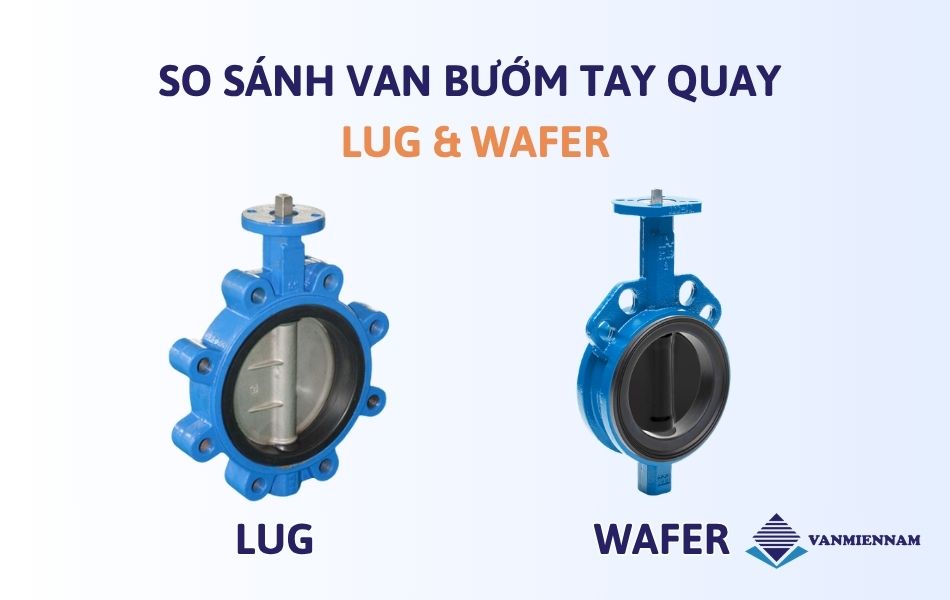

So sánh van bướm tay quay Lug Type với Wafer

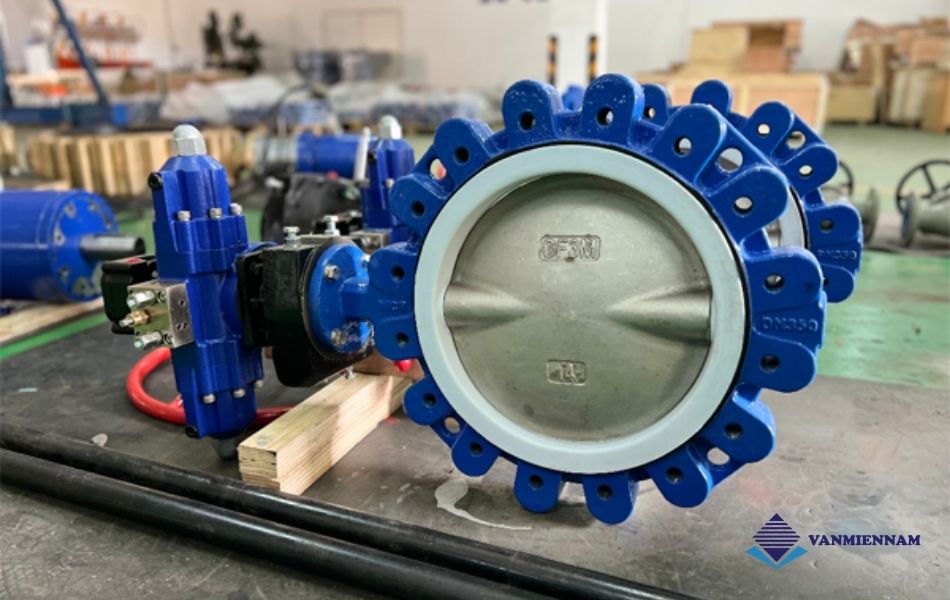

Liên hệ mua và báo giá van bướm tay quay Lug Type

Để đảm bảo hệ thống vận hành ổn định và tuổi thọ lâu dài, việc lựa chọn địa chỉ cung cấp van bướm tay quay Lug Type chính hãng là vô cùng quan trọng. Nếu Quý khách đang tìm kiếm nhà cung cấp uy tín, hãy tham khảo ngay tại Van Miền Nam.

Với nhiều năm kinh nghiệm trong ngành van công nghiệp cùng đội ngũ kỹ thuật am hiểu chuyên môn, Van Miền Nam tự hào là đơn vị uy tín cung cấp các dòng van bướm quay tay chất lượng cao, đáp ứng đầy đủ yêu cầu kỹ thuật và ứng dụng trong nhiều hệ thống khác nhau. Chính vì thế, chúng tôi luôn được khách hàng trên toàn quốc tin tưởng lựa chọn.

Hiện tại, các sản phẩm van bướm tay quay Lug tại Van Miền Nam đều đi kèm đầy đủ giấy tờ chứng nhận CO – CQ, hóa đơn VAT, chính sách bảo hành, đổi trả và mức giá cạnh tranh. Hơn nữa, kho hàng rộng rãi đặt tại các khu vực trọng điểm giúp chúng tôi luôn sẵn hàng và cam kết giao hàng đúng tiến độ dự án.

Với đội ngũ nhân viên giàu kinh nghiệm, Van Miền Nam tự tin mang đến giải pháp van bướm tay quay dạng Lug phù hợp nhất với chi phí tối ưu cho khách hàng. Quý khách vui lòng liên hệ trực tiếp qua Hotline để được tư vấn chi tiết và báo giá nhanh chóng.

Trên đây là những thông tin về van bướm tay quay Lug Type mà Van Miền Nam đã chia sẻ, hy vọng sẽ giúp Quý khách lựa chọn được sản phẩm phù hợp với hệ thống của mình.
