Van bướm tay quay mặt bích | DN50 – DN300 | Chính hãng

Van bướm tay quay mặt bích được sử dụng phổ biến trong các hệ thống đường ống có kích thước DN50 trở lên, van được đóng mở bằng tay quay và làm bằng vật liệu gang, inox.

Van bướm tay quay mặt bích là gì?

Van bướm tay quay mặt bích là loại van bướm có phần thân được đúc liền 2 mặt bích để lắp vào đường ống bằng bulong và đai ốc. Van được điều khiển bằng tay quay vô lăng có kết hợp hộp số trợ lực giúp đóng mở van nhẹ nhàng, cho phép dòng chảy đi qua chính xác và hiệu quả.

Thông số kỹ thuật của van bướm mặt bích tay quay

• Kích thước: Từ DN50 trở lên
• Thân van: Gang phủ sơn epoxy, inox
• Trục van, đĩa van: Inox 304, inox 316
• Đệm cao su: EPDM, NBR, PTFE
• Tay quay vô lăng: Thép không gỉ
• Nhiệt độ làm việc: -10 độ C – 120 độ C
• Áp lực làm việc: 10 bar, 16 bar, 25 bar
• Tiêu chuẩn kết nối: JIS10K, BS, DIN, ANSI, ISO
• Môi trường sử dụng: Chất lỏng, hóa chất, dầu, khí

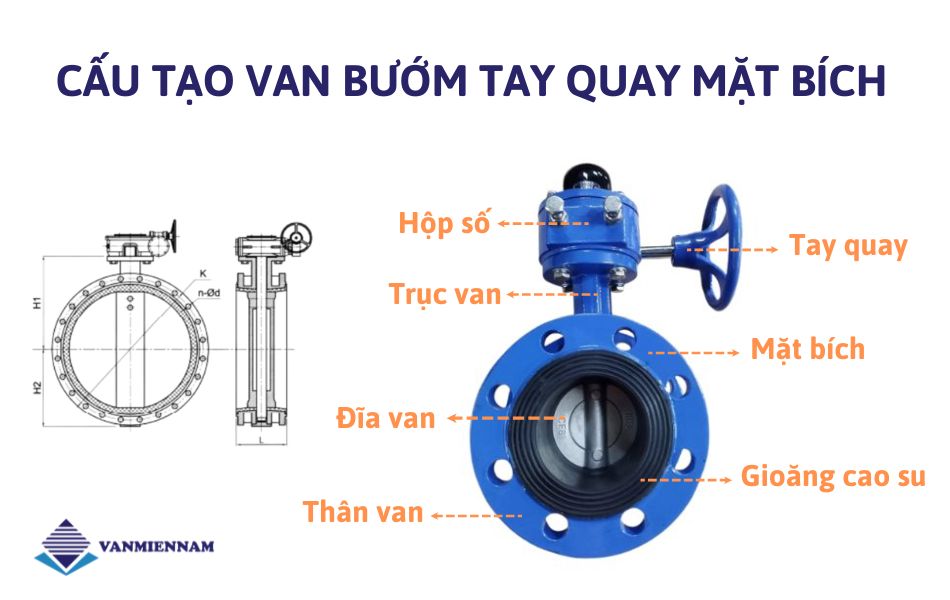

Cấu tạo của van bướm tay quay mặt bích

• Thân van: Làm bằng chất liệu gang hoặc inox, ở 2 đầu thân có 2 mặt bích để lắp vào đường ống. Mặt bích được thiết kế theo tiêu chuẩn JIS, DIN, ANSI.
• Đĩa van: Là miếng inox hình tròn, nằm trong thân van và có thể xoay từ 0 – 90 độ để đóng hoặc mở van.
• Đệm cao su: Được lắp ở giữa đĩa van với thân van giúp làm kín van hoàn toàn và ngăn không cho lưu chất rò rỉ ra bên ngoài.
• Tay quay kèm hộp số: Dùng để điều khiển van với trọng lực nhẹ nhờ hộp số bánh răng giúp chuyển hóa lực thành momen xoắn lớn truyền xuống trục van.

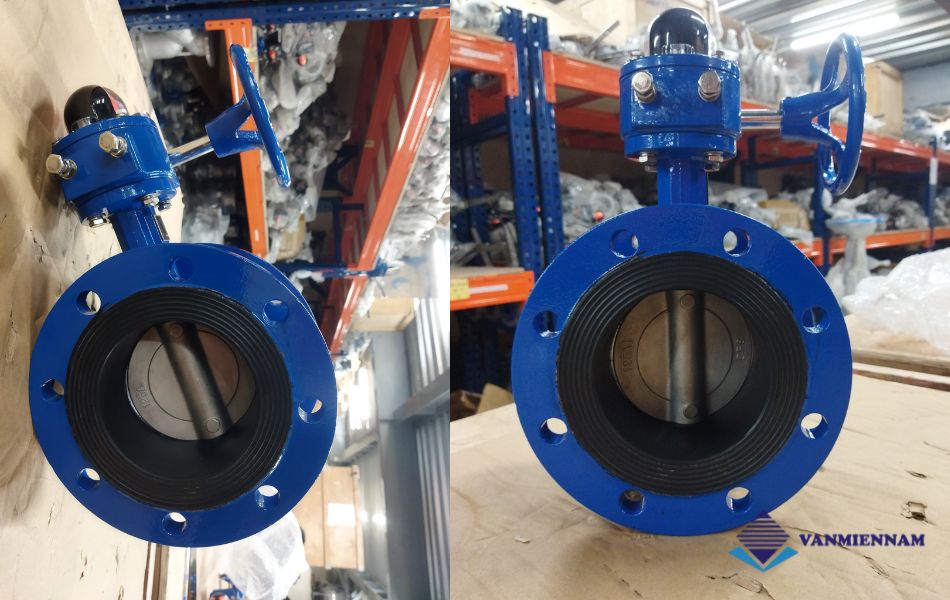

Ưu, nhược điểm của van bướm tay quay mặt bích

Ưu điểm

• Tay quay vận hành nhẹ nhàng, cho phép điều chỉnh góc mở linh hoạt mà không cần dùng nhiều lực, phù hợp với cả hệ thống có kích thước lớn.
• Cấu tạo van bướm đơn giản, ít bộ phận chuyển động, giúp giảm chi phí bảo trì, đảm bảo tuổi thọ cao và hoạt động ổn định trong thời gian dài.
• Kiểu kết nối mặt bích chắc chắn, đảm bảo độ kín khít tốt và khả năng chịu áp lực cao, thích hợp sử dụng trong các hệ thống công suất lớn và môi trường yêu cầu độ an toàn cao.
• Van bướm tay quay có dải kích thước rộng, từ DN50 đến DN350 hoặc lớn hơn tùy yêu cầu, phù hợp cho cả công nghiệp nhẹ đến công nghiệp nặng.
• Giá thành thường thấp hơn so với van bi công nghiệp hoặc các loại van điều khiển tự động khác, giúp tối ưu chi phí đầu tư và vận hành hệ thống.

Nhược điểm

• So với kiểu kết nối wafer, van bướm tay quay mặt bích có kích thước cồng kềnh và trọng lượng nặng hơn nên giá thành cao hơn.
• Cơ cấu tay quay chiếm diện tích khi thao tác, đòi hỏi không gian nhất định, do đó không phù hợp cho hệ thống có không gian lắp đặt hạn chế.

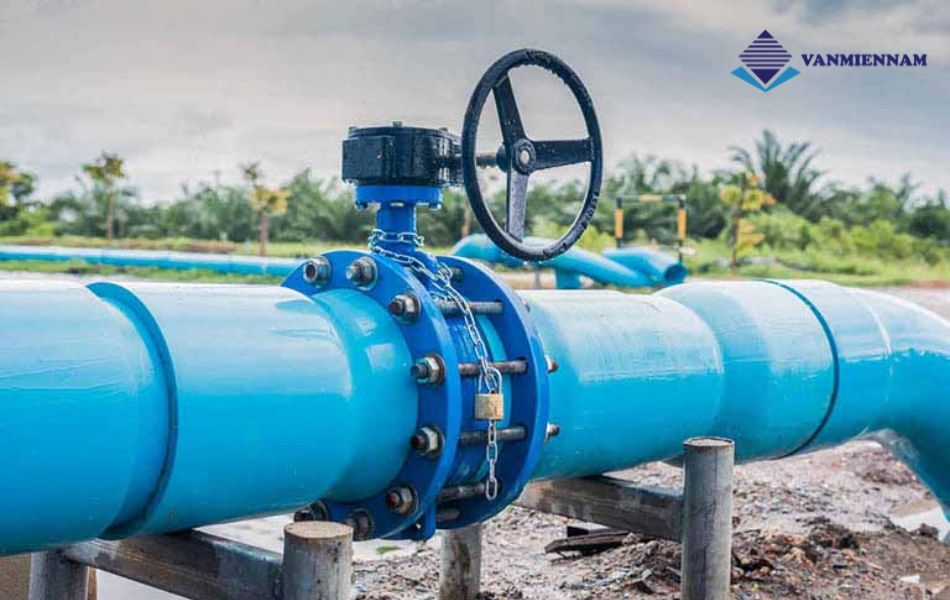

Ứng dụng của van bướm tay quay mặt bích

van bướm mặt bích dạng tay quay là thiết bị thủy lực có khả năng chịu nhiệt và áp suất lớn, van được lắp đặt chắc chắn vào đường ống theo kiểu 2 mặt bích với dải kích thước từ DN500 – DN350. Do đó loại van này đang được ứng dụng trong nhiều hệ thống như:

• Hệ thống cấp nước sinh hoạt hoặc xử lý nước thải.
• Hệ thống thủy điện quy mô lớn và vừa.
• Hệ thống phòng cháy chữa cháy của tòa nhà, nhà xưởng.
• Ngành HVAC bao gồm sưởi, điều hòa không khí và thông gió.
• Các dây chuyền sản xuất thực phẩm, nước ngọt đóng chai, sữa, nước khoáng.
• Hệ thống nhà máy hóa chất, hóa dầu, khai thác dầu khí.

Bảng giá van bướm tay quay mặt bích chính hãng

Để biết được mức giá van bướm tay quay mặt bích trên thị trường hiện nay, Quý khách hàng có thể tham khảo ngay bảng giá dưới đây:

Lưu ý mức giá trên chỉ mang tính chất tham khảo và chưa bao gồm thuế VAT, chi phí vận chuyển. Giá bán thực tế có thể thay đổi tùy thuộc vào số lượng đặt hàng, vật liệu sản xuất và thương hiệu của từng loại van.

Mua van bướm tay quay mặt bích tại Van Miền Nam

Van Miền Nam hiện là một trong những đơn vị uy tín chuyên cung cấp đầy đủ các dòng van công nghiệp, trong đó có van bướm tay quay mặt bích với đa dạng chủng loại, kích cỡ, đáp ứng mọi yêu cầu sử dụng của khách hàng. Tất cả sản phẩm tại Van Miền Nam đều cam kết có đầy đủ giấy tờ CO/CQ, hàng mới nguyên đai nguyên kiện và đảm bảo mức giá cạnh tranh trên thị trường.

Khi mua van bướm mặt bích dạng tay quay tại Van Miền Nam, quý khách sẽ được đội ngũ kỹ thuật giàu kinh nghiệm tư vấn chi tiết về cấu tạo, chất liệu, khả năng vận hành và báo giá ưu đãi. Với hệ thống kho hàng lớn tại TP.HCM và phân phối toàn quốc, Van Miền Nam giúp quá trình đặt hàng – giao hàng diễn ra nhanh chóng, hỗ trợ vận chuyển tận nơi theo yêu cầu.

Các sản phẩm nổi bật đang được khách hàng lựa chọn nhiều tại Van Miền Nam có thể kể đến như van bướm tay quay mặt bích bằng gang, inox, thép, cùng đa dạng dải kích thước từ DN50 đến DN600… luôn sẵn kho để đáp ứng kịp thời nhu cầu dự án và công trình.

Quý khách vui lòng liên hệ website Van Miền Nam hoặc gọi điện đến Hotline 0928.613.555 để được Van Miền Nam hỗ trợ tư vấn và giải đáp nhanh chóng mọi thắc mắc.
