Khi dòng chảy cần được kiểm soát một cách chính xác và an toàn, đặc biệt là trong các hệ thống có áp suất cao, nhiệt độ lớn hoặc môi chất ăn mòn. Van cầu bầu chính là một lựa chọn không thể thiếu. Với thiết kế đặc trưng hình bầu ở phần thân, dòng van này không chỉ mang lại hiệu quả điều tiết ổn định mà còn thể hiện sự tối ưu về mặt cơ học, tuổi thọ và khả năng chịu tải trong nhiều môi trường khắc nghiệt.

Tại Van Miền Nam, chúng tôi tự hào là đơn vị chuyên cung cấp van cầu bầu chính hãng, đa dạng chủng loại, từ inox đến gang, từ nối ren đến mặt bích, phục vụ nhiều lĩnh vực: nước sạch, hơi nóng, dầu khí, hóa chất, HVAC,… Tất cả sản phẩm đều đi kèm giấy tờ đầy đủ, hỗ trợ kỹ thuật tận tình và giá cả cạnh tranh.

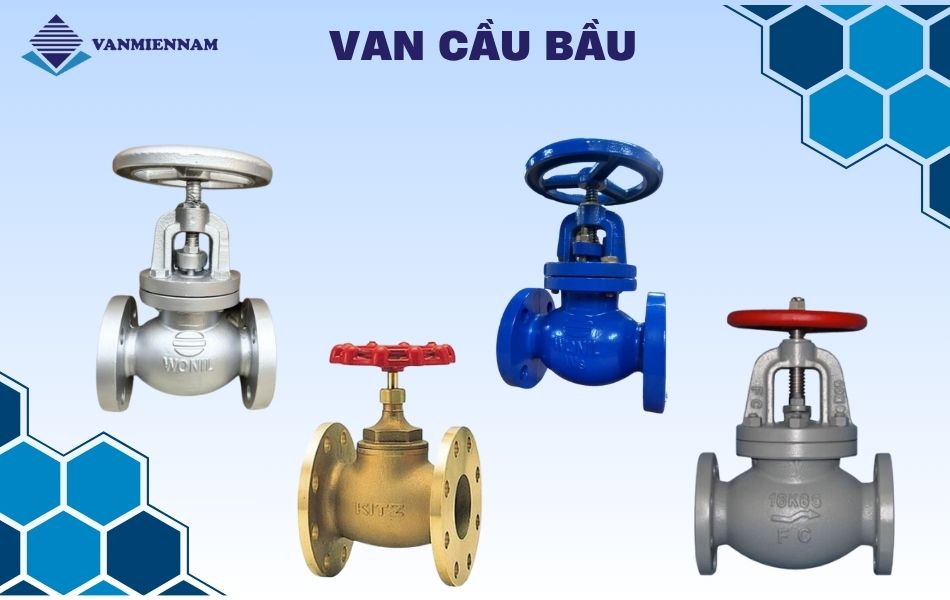

Van cầu bầu là gì?

Van cầu bầu (Globe valve) là loại van có thân hình cầu với đĩa van di chuyển lên xuống để điều tiết hoặc ngắt dòng. Thiết kế này giúp kiểm soát chính xác lưu lượng dòng chảy đi qua nhờ độ kín cao giữa đĩa và ghế van.

Điểm đặc biệt của van cầu bầu là phần thân van được chế tạo dạng “quả bầu” vừa giảm tổn thất áp suất, vừa tăng độ bền cơ học cho thiết bị, đặc biệt trong môi trường có áp suất cao, nhiệt độ lớn hoặc lưu chất đặc biệt.

Van cầu bầu: Kết cấu chi tiết và cơ chế hoạt động

Van cầu bầu không chỉ nổi bật về hình dáng mà còn ẩn chứa bên trong một cấu trúc tinh gọn và hiệu quả. Để khai thác tối đa hiệu suất, người sử dụng cần hiểu rõ cả cấu tạo lẫn nguyên lý vận hành của van.

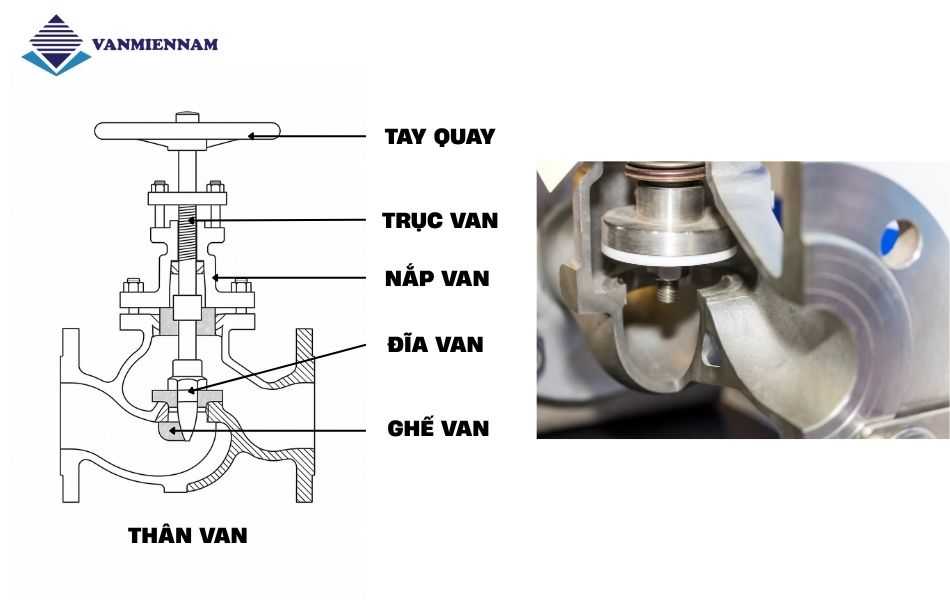

Cấu tạo van cầu bầu

Một chiếc van cầu bầu hoàn chỉnh sẽ gồm những bộ phận chính sau:

• Thân van (Body): Phần thân có thiết kế bầu tròn, thường được đúc từ gang, inox, đồng hoặc thép hợp kim, giúp chịu áp suất tốt và chống ăn mòn.
• Nắp van (Bonnet): Được gắn vào thân van bằng ren hoặc bulong, giúp cố định trục van và các bộ phận truyền động bên trong. Trong một số thiết kế, nắp van có thể tháo rời để bảo trì dễ dàng.
• Đĩa van (Disc): Bộ phận tiếp xúc trực tiếp với dòng chảy và ghế van, thường có hình nón hoặc hình cầu, giúp tăng độ kín khít khi đóng van.
• Ghế van (Seat): Được đúc liền hoặc lắp rời, là nơi đĩa van ép xuống khi đóng, đảm bảo độ kín ngăn dòng chảy.
• Trục van (Stem): Nối từ tay quay lên đến đĩa van, khi xoay tay quay sẽ truyền chuyển động mở/đóng cho đĩa van.
• Bộ truyền động (Actuator): Có thể là tay quay, điều khiển điện hoặc khí nén, tùy theo nhu cầu điều khiển từ xa hoặc tự động hóa.
• Gioăng làm kín: Được đặt tại các vị trí nối ghép để ngăn rò rỉ, thường là Teflon, EPDM hoặc graphite chịu nhiệt.

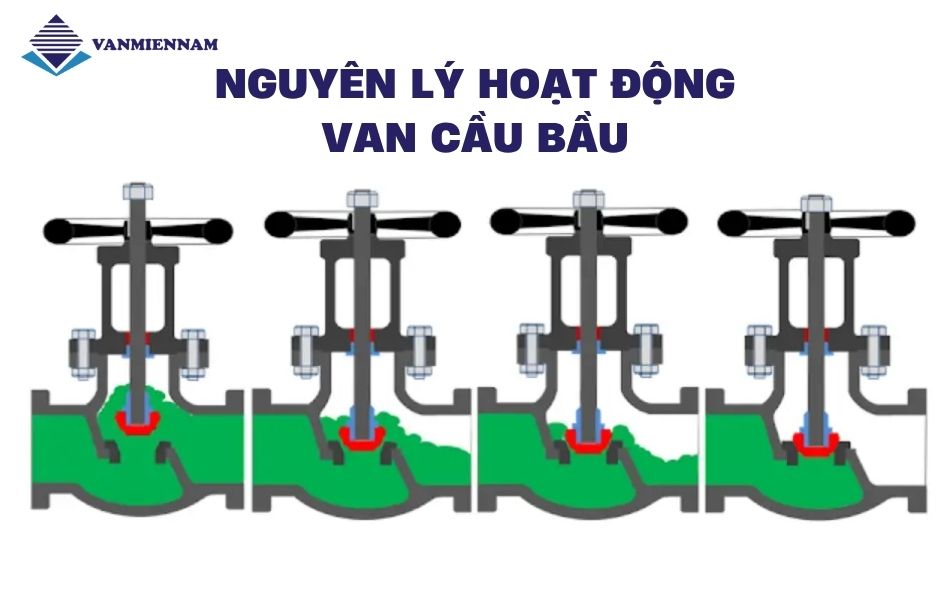

Nguyên lý hoạt động của van cầu bầu

Van cầu bầu hoạt động theo nguyên lý đơn giản nhưng hiệu quả: điều chỉnh dòng chảy thông qua sự dịch chuyển lên xuống của đĩa van theo trục đứng, vuông góc với hướng dòng chảy.

Khi mở van, người vận hành quay tay quay hoặc bộ truyền động, trục van nâng đĩa rời khỏi ghế, tạo khoảng trống cho dòng chất lỏng hoặc khí đi qua; độ mở càng lớn thì lưu lượng càng nhiều.

Khi đóng, tay quay được xoay ngược chiều, trục ren hạ đĩa ép sát ghế van, chặn dòng chảy hoàn toàn và đảm bảo độ kín. Ngoài ra, van còn có thể giữ ở trạng thái mở một phần, giúp điều tiết lưu lượng theo ý muốn, đặc biệt hữu ích trong các hệ thống cần kiểm soát dòng chảy chính xác.

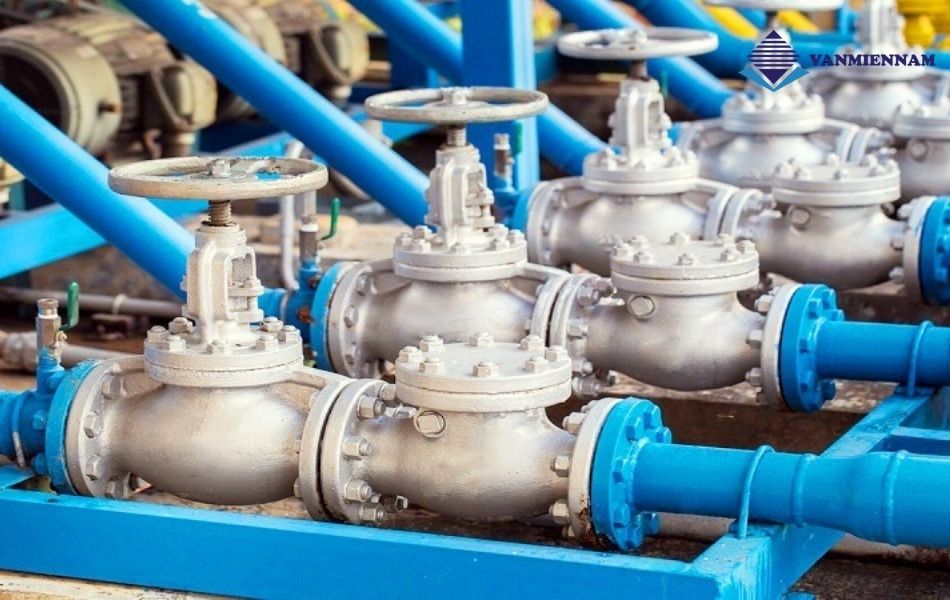

Tại sao nên chọn van cầu bầu?

Không phải ngẫu nhiên mà van cầu bầu luôn được ưu tiên trong các hệ thống yêu cầu điều tiết chính xác và tuổi thọ cao. Dưới đây là những lý do khiến dòng van này chiếm trọn niềm tin của kỹ sư vận hành:

• Điều tiết lưu lượng tối ưu: Nhờ thiết kế trục van vuông góc với dòng chảy, việc điều khiển tốc độ và lưu lượng được thực hiện mượt mà, dễ kiểm soát.
• Độ kín cao: Đĩa van ép sát vào ghế van cho độ kín tuyệt vời, hạn chế tối đa hiện tượng rò rỉ.
• Dễ bảo trì: Nắp van tháo rời nhanh chóng, giúp việc kiểm tra và thay thế phụ kiện bên trong diễn ra thuận tiện.
• Chịu được áp lực và nhiệt độ cao: Đặc biệt khi sử dụng chất liệu gang cầu hoặc thép, van cầu bầu có thể vận hành ổn định ở những hệ thống khắc nghiệt.
• Hoạt động linh hoạt: Phù hợp cho cả điều khiển bằng tay lẫn điều khiển tự động qua mô tơ điện hoặc khí nén.

Phân loại van cầu bầu

Tùy vào cấu tạo, chất liệu và cơ chế điều khiển, van cầu bầu có thể được chia thành các nhóm sau:

Theo chất liệu

• Van cầu bầu gang: Giá thành rẻ, dễ đúc, phù hợp với nước sạch, hệ thống HVAC, PCCC và môi trường không ăn mòn.
• Van cầu bầu inox (Inox 304/316): Chống ăn mòn tốt, sử dụng trong môi trường có axit nhẹ, nước biển, hóa chất hoặc thực phẩm.
• Van cầu bầu thép rèn: Sức chịu nhiệt – áp suất vượt trội. Dùng cho môi trường hơi nóng, dầu truyền nhiệt, khí nén cao áp,…
• Van cầu bầu đồng: Dùng trong hệ thống dân dụng, thường có kích thước nhỏ. Ưu điểm là nhẹ, dễ thi công nhưng giới hạn về nhiệt độ và áp suất.

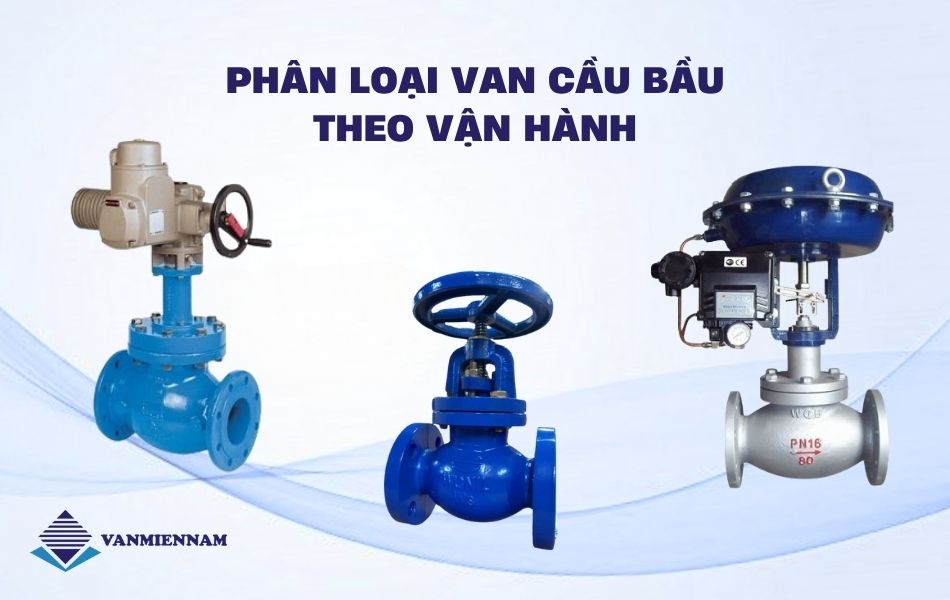

Theo cơ chế vận hành

• Van cầu bầu tay quay: Là dạng phổ thông nhất, hoạt động thủ công bằng tay. Phù hợp cho hệ thống không cần điều chỉnh thường xuyên hoặc quy mô nhỏ.
• Van cầu bầu điều khiển điện: Tích hợp motor điện để vận hành tự động từ xa. Được sử dụng trong hệ thống tự động hóa, tòa nhà thông minh hoặc dây chuyền công nghiệp điều khiển PLC.
• Van cầu bầu khí nén: Vận hành bằng xy lanh khí, thường có thời gian phản hồi nhanh và được tích hợp trong hệ thống điều khiển quá trình, sản xuất dược phẩm, thực phẩm hoặc nước giải khát.

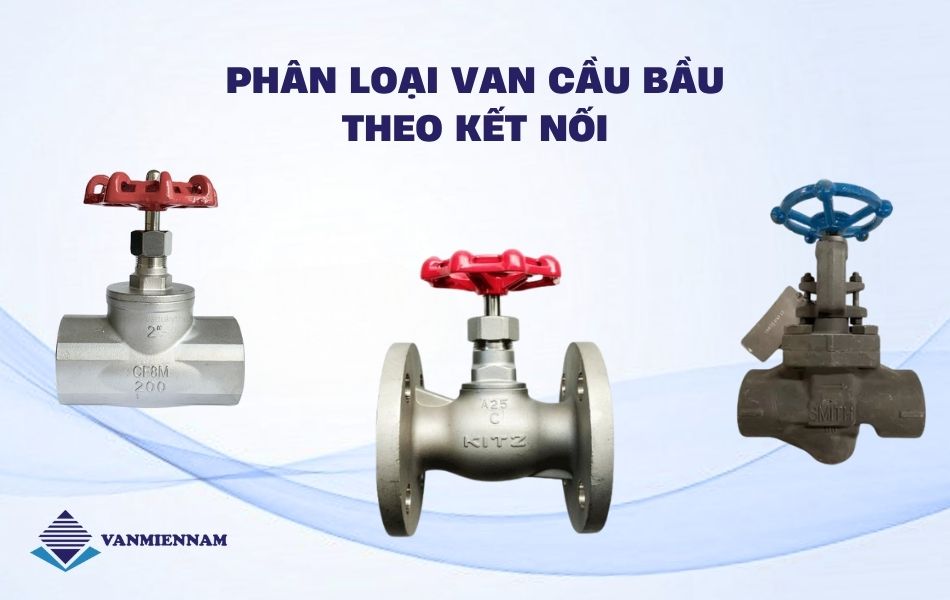

Phân loại theo kiểu kết nối

• Van cầu bầu mặt bích: Đây là loại phổ biến nhất trong hệ thống công nghiệp nhờ khả năng lắp đặt chắc chắn, chịu được áp suất cao. Kết nối mặt bích phù hợp với các đường ống có kích thước lớn, thường dùng trong nhà máy, trạm bơm, hệ thống nhiệt, hóa chất, hơi nóng,…

• Van cầu bầu nối ren: Phù hợp với các đường ống nhỏ, dân dụng hoặc hệ thống áp lực trung bình. Kết nối nhanh, dễ tháo lắp, thường thấy trong hệ thống cấp nước sinh hoạt, điều hòa dân dụng hoặc hệ thống khí nén quy mô nhỏ.

• Van cầu bầu hàn kín (nối hàn): Được dùng trong các hệ thống yêu cầu độ kín tuyệt đối như lò hơi, nồi hơi cao áp, ống dẫn khí nguy hiểm hoặc các nhà máy hóa dầu. Van dạng này gần như không rò rỉ và rất bền với nhiệt độ – áp suất cao.

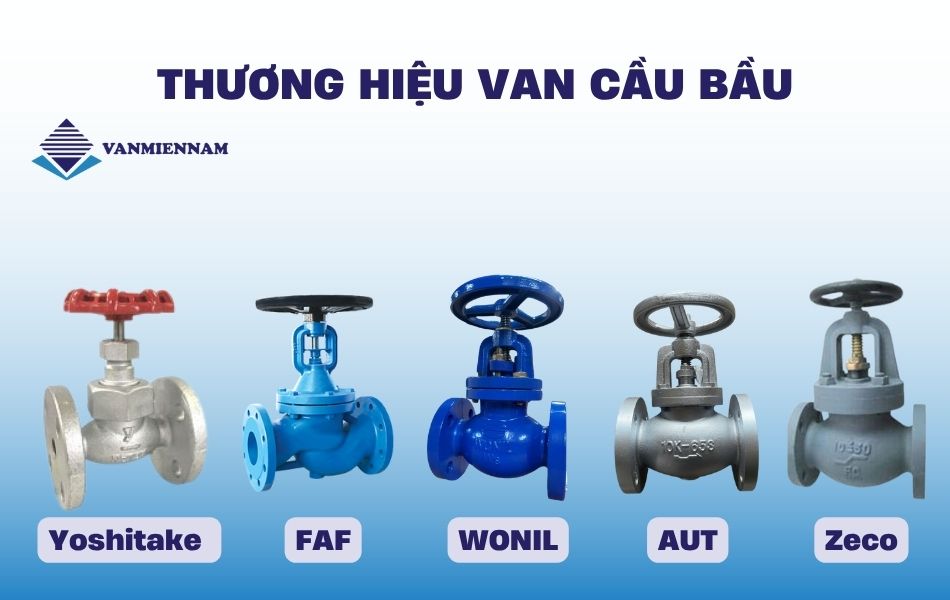

Một số thương hiệu van cầu bầu phổ biến

Trên thị trường hiện nay, các thương hiệu uy tín sau được kỹ sư tin tưởng nhờ chất lượng và độ ổn định:

• Wonil – Hàn Quốc: Chất lượng tốt, giá thành hợp lý, phổ biến tại thị trường Việt Nam.
• FAF – Thổ Nhĩ Kỳ: Sản phẩm tiêu chuẩn châu Âu, thiết kế chắc chắn, độ bền vượt trội.
• Yoshitake – Nhật Bản: Chuyên về van điều khiển, chính xác cao.
• AUT – Malaysia: Thương hiệu lâu năm, có nhiều dòng van cho công nghiệp nặng.
• Zeco – Trung Quốc: Giá tốt, mẫu mã đa dạng, thích hợp cho hệ thống không yêu cầu quá cao.

Mỗi nhà sản xuất đều có một thế mạnh và lối thiết kế riêng, hãy hiểu rõ nhu cầu của bạn để lựa chọn đúng thương hiệu van mà bạn đang cần.

Lưu ý khi lắp đặt van cầu bầu

Lắp đặt van cầu bầu không thể qua loa. Mỗi bước nhỏ đều đóng vai trò sống còn cho sự an toàn và tuổi thọ hệ thống. Việc tuân thủ đúng các lưu ý kỹ thuật dưới đây không chỉ giảm thiểu rủi ro mà còn giúp tiết kiệm đáng kể chi phí bảo trì và thay thế về sau:

• Kiểm tra hướng dòng chảy: Van cầu có cấu tạo một chiều lắp sai hướng có thể gây tổn thất áp suất hoặc hư hỏng đĩa van.
• Vệ sinh đường ống: Đảm bảo không có cặn bẩn, mảnh hàn hay vật thể lạ gây xước ghế van.
• Không siết quá lực: Đối với van inox hoặc gang, việc siết quá chặt có thể làm nứt thân hoặc biến dạng nắp van.
• Lắp đặt ở vị trí dễ thao tác: Giúp bảo trì và kiểm tra van dễ dàng về sau.
• Dùng đúng tiêu chuẩn mặt bích: Tránh rò rỉ hoặc lệch khớp nối giữa van và đường ống.

Nếu bạn cần tài liệu hướng dẫn lắp đặt chi tiết bằng hình ảnh, sơ đồ kỹ thuật hoặc cần tư vấn từ kỹ sư có kinh nghiệm thực tế, hãy liên hệ Van Miền Nam đơn vị chuyên cung cấp van công nghiệp chất lượng cao, luôn sẵn sàng hỗ trợ kỹ thuật tận nơi.

Bảng giá van cầu bầu tham khảo

Dưới đây là bảng giá mang tính tham khảo được tổng hợp bởi Van Miền Nam. Giá có thể thay đổi tùy theo chất liệu, kích thước, xuất xứ và số lượng:

Sản phẩm	Kích thước (DN)	Chất liệu	Áp lực	Giá (VNĐ)
Van cầu bầu gang nối bích	DN50 – DN200	Gang xám	PN16	1.200.000 – 4.500.000
Van cầu bầu inox 304	DN15 – DN100	Inox 304	PN16	1.800.000 – 6.500.000
Van cầu bầu thép rèn	DN25 – DN150	Thép WCB	PN25	3.000.000 – 8.000.000
Van cầu điều khiển điện	DN40 – DN200	Gang/inox	PN16	7.000.000 – 18.000.000
Van cầu bầu điều khiển khí nén	DN40 – DN200	Gang/inox	PN16	6.500.000 – 16.000.000

Lưu ý: Bảng giá chỉ để tham khảo, nếu quý khách hàng đang có nhu cầu báo giá van cầu bầu cho dự án cụ thể, hãy liên hệ ngay hotline: 0928.613.555 để được báo giá nhanh chóng và chính xác.

Trong vô vàn chủng loại van công nghiệp hiện nay, van cầu bầu vẫn giữ vững vị thế nhờ khả năng điều tiết dòng chảy chính xác, thiết kế chắc chắn và độ bền cao. Dù là trong hệ thống hơi, nước, hóa chất hay điều hòa, van cầu luôn là lựa chọn xứng đáng để đầu tư lâu dài.

Van Miền Nam hiện là đơn vị cung cấp chính hãng các loại van cầu bầu đến từ những thương hiệu uy tín như Wonil, FAF,… Có CO-CQ rõ ràng, hỗ trợ kỹ thuật tại chỗ theo yêu cầu. Liên hệ ngay với chúng tôi qua sđt/zalo: 0928.613.555 để được tư vấn và nhận báo giá tốt nhất cho từng nhu cầu cụ thể.
