Van cầu gang | Đầy đủ CO – CQ | Sẵn kho – Giá tốt nhất

Bạn đang tìm kiếm giải pháp điều tiết dòng chảy hiệu quả, bền bỉ và giá cả hợp lý cho hệ thống đường ống? Van cầu gang chính là lựa chọn hàng đầu cho bạn! Với thiết kế chắc chắn, khả năng hoạt động ổn định trong nhiều điều kiện, van cầu gang hiện đang được nhiều nhà thầu và kỹ sư tin dùng trong các nhà máy công nghiệp, lò hơi, lò sấy, sản xuất… Hãy cùng Van Miền Nam tìm hiểu chi tiết hơn về thiết bị này trong bài viết dưới đây nhé.

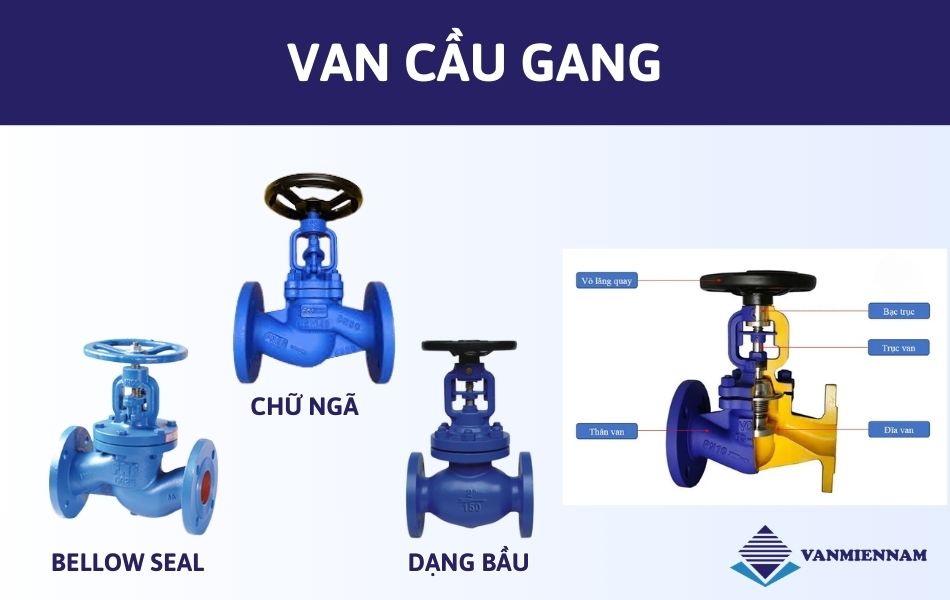

Van cầu gang là gì?

Van cầu gang là loại van cầu được làm từ chất liệu gang xám, gang cầu hoặc gang dẻo với cơ chế hoạt động dựa trên chuyển động nâng lên hoặc hạ xuống của đĩa van khi xoay tay quay. Khi đĩa van được nâng lên khỏi ghế van, dòng lưu chất sẽ được phép đi qua. Ngược lại, khi đĩa van được hạ xuống, nó sẽ chặn lại hoàn toàn dòng chảy, giúp kiểm soát và điều tiết lưu lượng một cách chính xác.

Van cầu gang thường có khả năng chịu áp suất làm việc từ PN10, PN16, PN25 và chịu được nhiệt độ trong khoảng từ -10°C đến 200°C. Nhờ khả năng điều tiết tốt, độ kín cao và độ bền vượt trội, van được sử dụng rộng rãi trong hệ thống cấp thoát nước, nhà máy xử lý nước, hệ thống hơi và nhiều ứng dụng công nghiệp khác.

Thông số sản xuất của van cầu gang

Các loại van cầu gang phổ biến hiện nay

Van cầu gang là thiết bị quan trọng được sử dụng rộng rãi tại các hệ thống có áp lực hoạt động lớn, nhiệt độ cao. Van có mẫu mã đa dạng như sau:

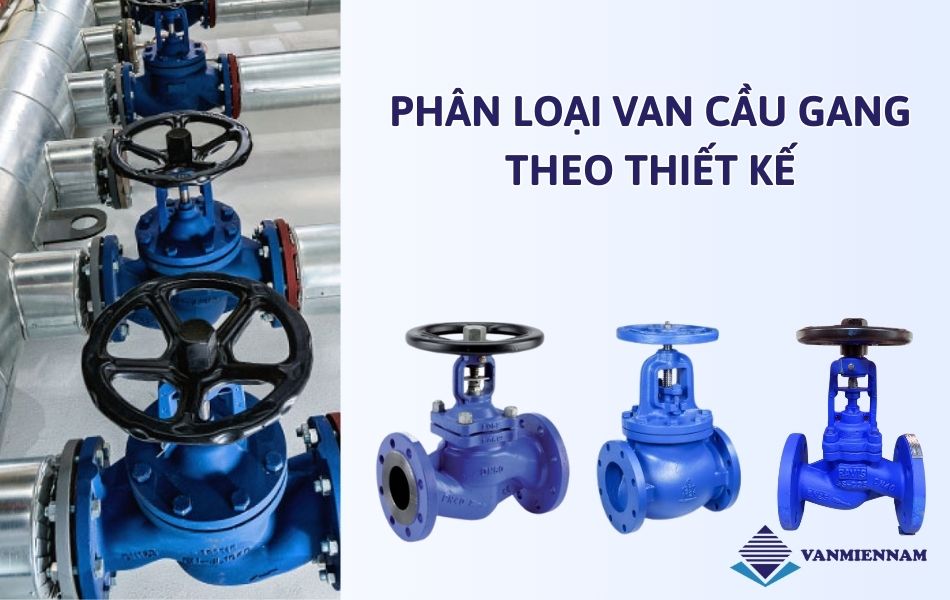

Phân loại theo thiết kế

• Van cầu gang hơi bầu: Van cầu gang hơi bầu là loại van có phần thân được thiết kế dạng bầu giúp tăng độ bền và khả năng chịu áp lực. Van thường được sử dụng trong các hệ thống hơi nóng để điều tiết và kiểm soát lưu lượng dòng chảy một cách chính xác. Nhờ cấu trúc bền vững và khả năng làm việc ổn định ở nhiệt độ cao, van cầu gang hơi bầu là lựa chọn phổ biến trong các nhà máy nhiệt, lò hơi và hệ thống xử lý nhiệt công nghiệp.
• Van cầu gang chữ ngã: Van cầu gang chữ ngã hay còn gọi là van cầu hơi chữ ngã là dòng van có thiết kế đặc biệt với thân van uốn cong dạng chữ ngã, giúp thay đổi hướng dòng chảy và điều tiết hiệu quả. Dòng lưu chất đi vào và ra lệch tâm, giao nhau tại ghế van. Loại van này thường được sử dụng cho hệ thống hơi nóng trong các nhà máy công nghiệp, lò hơi và hệ thống nhiệt, nơi yêu cầu độ kín và độ bền cao.
• Van cầu gang Bellow Seal: Van cầu gang Bellow Seal là loại van cầu được thiết kế đặc biệt với lớp bellow seal nhằm đảm bảo độ kín tuyệt đối, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra bên ngoài. Van thường được chế tạo bằng gang cầu hoặc gang xám, giúp tăng độ bền, khả năng chịu áp lực và nhiệt độ cao, phù hợp với nhiều môi trường công nghiệp khắt khe như: hệ thống hơi nóng, dầu nóng, khí nén và môi trường có tính ăn mòn nhẹ.

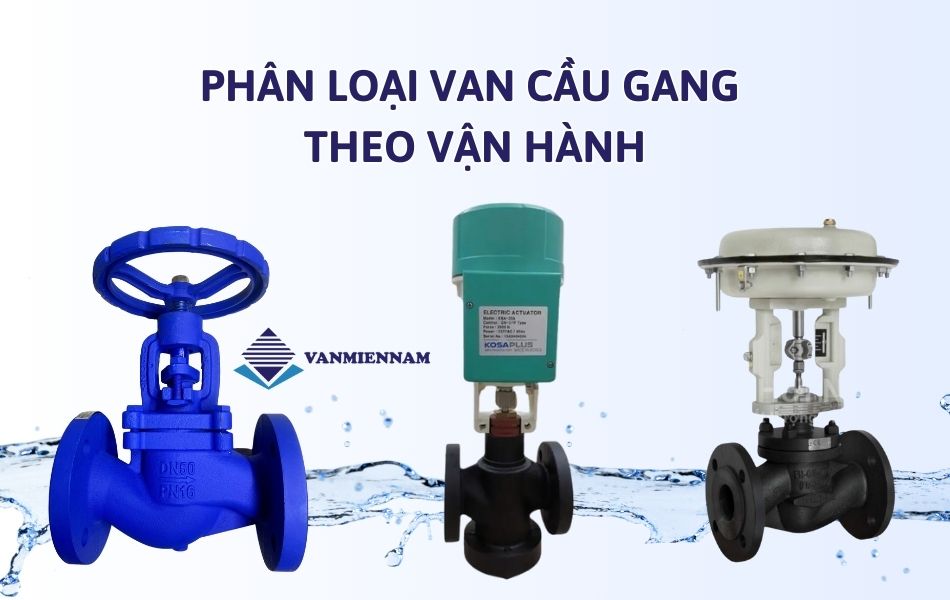

Phân loại theo vận hành

• Van cầu gang tay quay: Là loại van được điều khiển bằng vô lăng quay thủ công, cho phép người vận hành điều tiết lưu lượng hoặc đóng/mở dòng chảy dễ dàng. Với thiết kế phần tay quay bằng kim loại chắc chắn, van mang lại cảm giác vận hành nhẹ nhàng và bền bỉ. Van có thể được lắp đặt bằng phương thức lắp bích hoặc nối ren, phù hợp cho nhiều hệ thống từ hơi nước, khí nén đến các môi trường ăn mòn nhẹ.
• Van cầu gang điều khiển điện: Là dòng van sử dụng mô tơ điện hoạt động với các nguồn điện thông dụng như 24VAC, 220VAC, 380VAC để tự động đóng mở van mà không cần vận hành thủ công. Khi mất điện, van sẽ tự động đóng lại để đảm bảo an toàn cho hệ thống. Van thích hợp sử dụng trong các dây chuyền sản xuất tự động hóa, giúp tăng hiệu quả và giảm thiểu rủi ro vận hành.
• Van cầu gang điều khiển khí nén: Sử dụng cơ cấu điều khiển bằng khí nén để thực hiện đóng mở tự động, thay thế cho việc vận hành tay quay truyền thống. Van thường được sử dụng trong các hệ thống công nghiệp yêu cầu tự động hóa cao như hệ thống hơi nóng, nước, khí, hóa chất… Với khả năng hoạt động ổn định trong môi trường có nhiệt độ cao lên đến 400°C, van giúp tăng năng suất và kiểm soát dòng chảy hiệu quả.

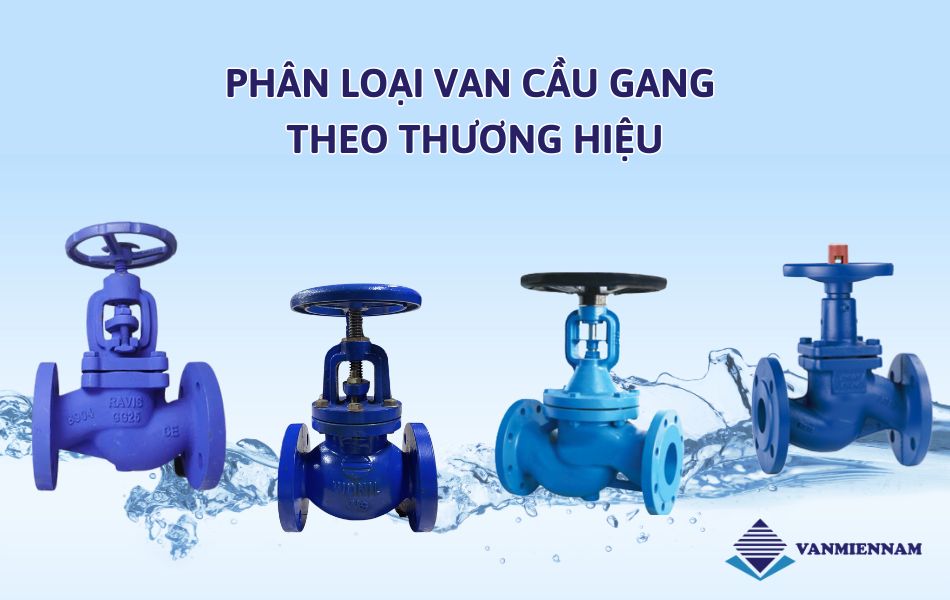

Phân loại theo thương hiệu

• Van cầu gang Ravis: Là sản phẩm van đến từ thương hiệu Ravis, nổi bật với chất lượng gia công chính xác và độ bền cao. Van được sản xuất theo tiêu chuẩn châu Âu, đáp ứng yêu cầu khắt khe của các hệ thống công nghiệp hiện đại, đặc biệt trong môi trường hơi nóng, dầu, nước và hóa chất.
• Van cầu gang Wonil: Là dòng van đến từ Hàn Quốc, được chế tạo từ gang cầu chất lượng cao, có khả năng chống ăn mòn và chịu áp lực lớn. Van có thiết kế chắc chắn, hoạt động ổn định và thường được sử dụng trong các hệ thống đường ống công nghiệp, nhà máy xử lý nước và các hệ thống nhiệt.
• Van cầu gang FAF: Thuộc thương hiệu FAF Valve – Thổ Nhĩ Kỳ, nổi bật với thiết kế tối ưu và hiệu suất làm việc ổn định. Van có độ kín cao, dễ dàng vận hành và bảo trì. Nhờ đó, van được tin dùng trong hệ thống cấp thoát nước, HVAC và hệ thống công nghiệp nói chung.
• Van cầu gang Kitzt: Là sản phẩm đến từ thương hiệu Kitz – Nhật Bản, nổi tiếng với độ bền cơ học và tuổi thọ dài. Van được gia công chính xác, đạt các tiêu chuẩn quốc tế như JIS, ANSI, giúp kiểm soát dòng chảy tốt trong các hệ thống dẫn nước, hơi và hóa chất. Đây là lựa chọn lý tưởng cho các nhà máy yêu cầu chất lượng cao và độ ổn định lâu dài.

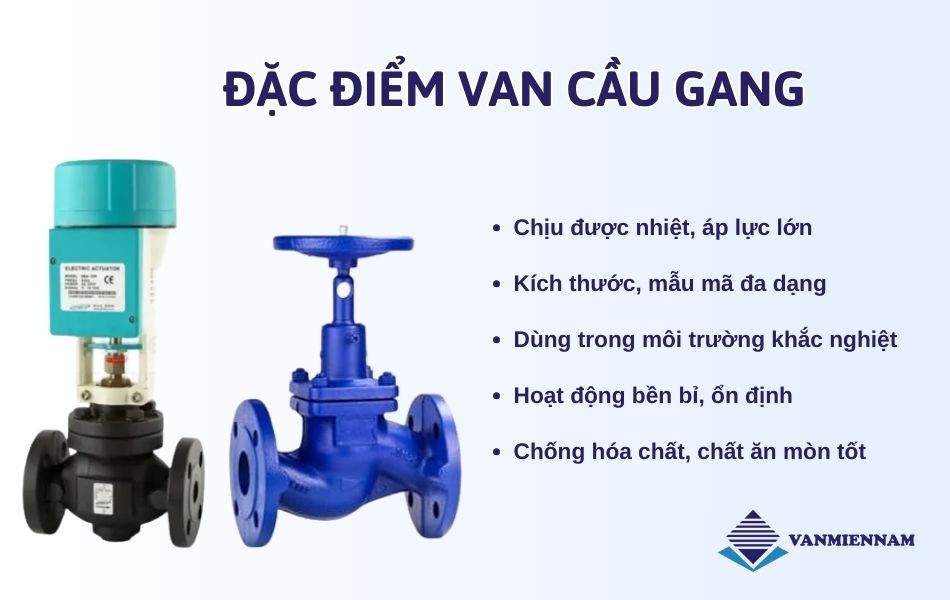

Đặc điểm của van cầu gang

• Van cầu gang có cơ cấu vận hành đơn giản, cho phép người dùng dễ dàng điều tiết dòng chảy hoặc đóng/mở hoàn toàn van một cách nhanh chóng, tiết kiệm thời gian và công sức trong quá trình sử dụng.
• Van được sản xuất với dải kích cỡ phổ biến từ DN15 đến DN300, sử dụng kiểu kết nối dạng mặt bích hoặc nối ren, thuận tiện khi lắp đặt vào các hệ thống đường ống có tiêu chuẩn kỹ thuật khác nhau.
• Toàn bộ thân van được phủ lớp sơn Epoxy cao cấp, giúp chống lại sự ăn mòn từ môi trường bên ngoài, đồng thời tăng cường khả năng chịu nhiệt và kéo dài tuổi thọ sản phẩm trong điều kiện làm việc khắc nghiệt.
• Thiết bị hoạt động tốt với nhiều loại môi chất như: nước sạch, nước thải, hơi nóng, khí nén, dầu, hóa chất loãng,… phù hợp với nhiều lĩnh vực công nghiệp và dân dụng.
• Tùy theo nhu cầu sử dụng, van có thể được điều khiển bằng tay quay, tay gạt hoặc tích hợp với bộ điều khiển điện và khí nén, mang lại sự linh hoạt trong vận hành và dễ dàng tích hợp vào hệ thống tự động hóa.
• So với các dòng van cầu làm từ thép không gỉ hoặc inox, van cầu gang có chi phí đầu tư thấp hơn nhưng vẫn đảm bảo hiệu quả sử dụng cao, là giải pháp kinh tế cho nhiều công trình và nhà máy.

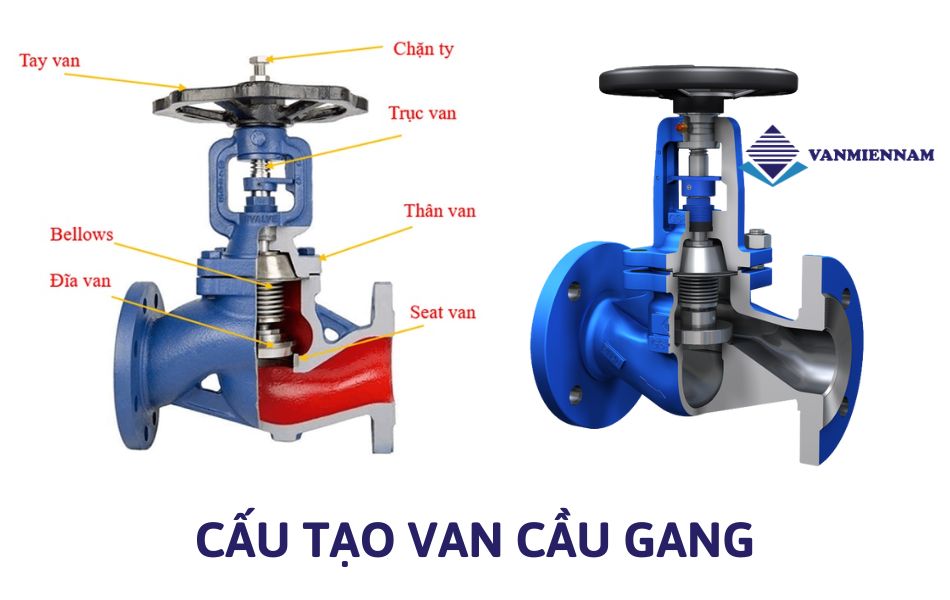

Cấu tạo và nguyên lý hoạt động của van cầu gang

Van cầu gang được thiết kế với cấu trúc chắc chắn và cơ chế hoạt động ổn định, phù hợp cho việc điều tiết hoặc đóng mở dòng chảy trong các hệ thống công nghiệp và dân dụng. Cấu tạo của van bao gồm các bộ phận chính như: tay điều khiển (tay quay), nắp van, thân van, trục van, đĩa van.

• Phần thân van được đúc từ vật liệu gang cầu, gang xám hoặc gang dẻo có khả năng chịu được áp lực lớn và nhiệt độ cao. Thân van thường có hai kiểu kết nối là nối ren và mặt bích, đáp ứng các tiêu chuẩn quốc tế như JIS, DIN, BS và ANSI để dễ dàng lắp đặt với nhiều loại hệ thống ống khác nhau.
• Bên trong thân van là đĩa van – bộ phận tiếp xúc trực tiếp với dòng lưu chất và có vai trò đóng/mở hoặc điều tiết dòng chảy. Đĩa van được gắn cố định với trục van, và khi người dùng xoay tay quay, trục sẽ nâng hoặc hạ đĩa van lên – xuống so với ghế van. Khi đĩa van được hạ xuống, dòng chảy sẽ bị chặn lại hoàn toàn; khi nâng lên, lưu chất được phép đi qua theo lưu lượng điều chỉnh.
• Tại các vị trí tiếp xúc và di chuyển của trục van và đĩa van, nhà sản xuất thường trang bị các vòng làm kín bằng cao su, kim loại hoặc vật liệu PTFE để ngăn rò rỉ và tăng độ bền cho van trong quá trình vận hành.

Nguyên lý hoạt động của van cầu gang là dạng chuyển động tịnh tiến lên – xuống theo phương vuông góc với dòng chảy, giúp kiểm soát lưu lượng một cách chính xác và ổn định. Chính nhờ nguyên lý này, van cầu gang rất phù hợp cho các hệ thống yêu cầu điều tiết dòng chảy như hơi nóng, nước, dầu, hoặc khí nén.

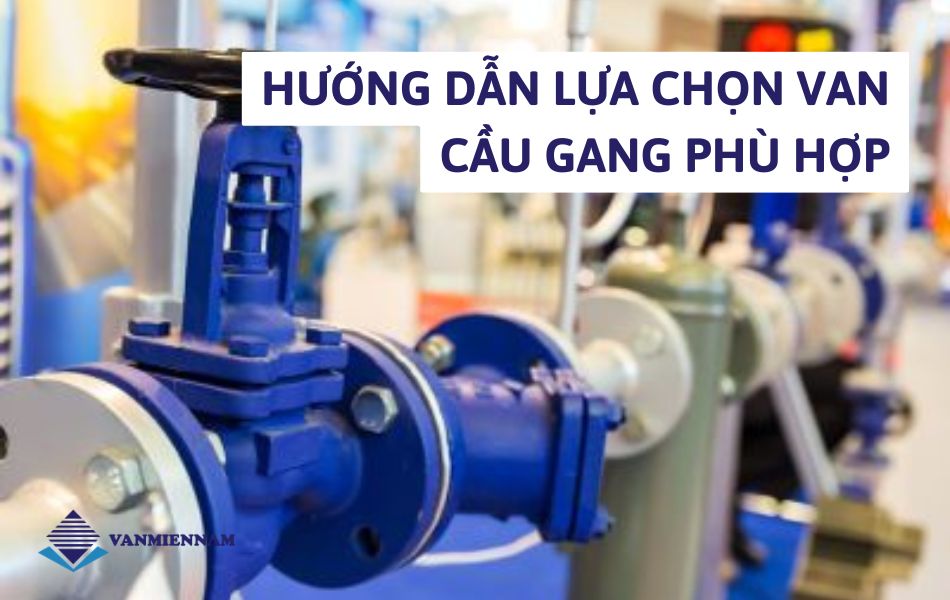

Hướng dẫn lựa chọn van cầu gang phù hợp

Để lựa chọn van cầu gang phù hợp với hệ thống, người dùng cần căn cứ vào nhiều yếu tố kỹ thuật và điều kiện vận hành thực tế. Dưới đây là một số tiêu chí quan trọng cần xem xét:

Chất liệu gang phù hợp với môi trường sử dụng: Van cầu thường được làm từ gang xám, gang cầu hoặc gang dẻo.

• Gang xám: thích hợp cho hệ thống nước lạnh, nước sạch hoặc môi chất ít ăn mòn.
• Gang cầu: có độ bền cơ học cao, chịu áp lực và nhiệt độ tốt, phù hợp cho hệ thống hơi nóng, dầu hoặc khí.
• Gang dẻo: kết hợp được tính linh hoạt và độ bền, sử dụng tốt trong môi trường có rung động hoặc thay đổi áp suất.

Kích thước van (DN) phù hợp với đường ống: Chọn van có đường kính danh nghĩa (DN15 đến DN300) tương thích với kích thước ống trong hệ thống. Việc lựa chọn đúng kích cỡ giúp đảm bảo hiệu quả điều tiết và tránh thất thoát áp suất.

Áp suất và nhiệt độ làm việc: Kiểm tra mức áp suất danh định (PN10, PN16, PN25…) và nhiệt độ môi trường để đảm bảo van hoạt động an toàn. Van cầu gang thường chịu được nhiệt độ từ -10°C đến 250°C và áp suất đến 25 bar, tùy vào cấu tạo.

Loại kết nối phù hợp:

• Kết nối mặt bích: thông dụng, dễ lắp đặt và bảo trì, phù hợp với các hệ thống công nghiệp lớn.
• Kết nối ren: thích hợp cho hệ thống nhỏ, lắp đặt trong không gian hẹp hoặc các ứng dụng dân dụng.

Kiểu điều khiển vận hành

• Tay quay: phổ biến, dễ sử dụng, phù hợp với hầu hết các ứng dụng thông thường.
• Điều khiển điện: phù hợp với hệ thống tự động hóa, cần đóng/mở từ xa.
• Điều khiển khí nén: sử dụng cho các dây chuyền sản xuất tự động, nơi cần tốc độ đóng/mở nhanh và chính xác.

Môi chất sử dụng: Xác định rõ môi chất đi qua van là nước, hơi, dầu, khí nén hay hóa chất… để lựa chọn van có vật liệu và gioăng làm kín phù hợp, tránh ăn mòn và rò rỉ trong quá trình vận hành.

Thương hiệu và nguồn gốc: Nên lựa chọn van từ các thương hiệu uy tín như Kitz (Nhật Bản), Wonil (Hàn Quốc), Ravis, FAF (Thổ Nhĩ Kỳ)… để đảm bảo chất lượng, tuổi thọ và khả năng thay thế phụ tùng trong tương lai.

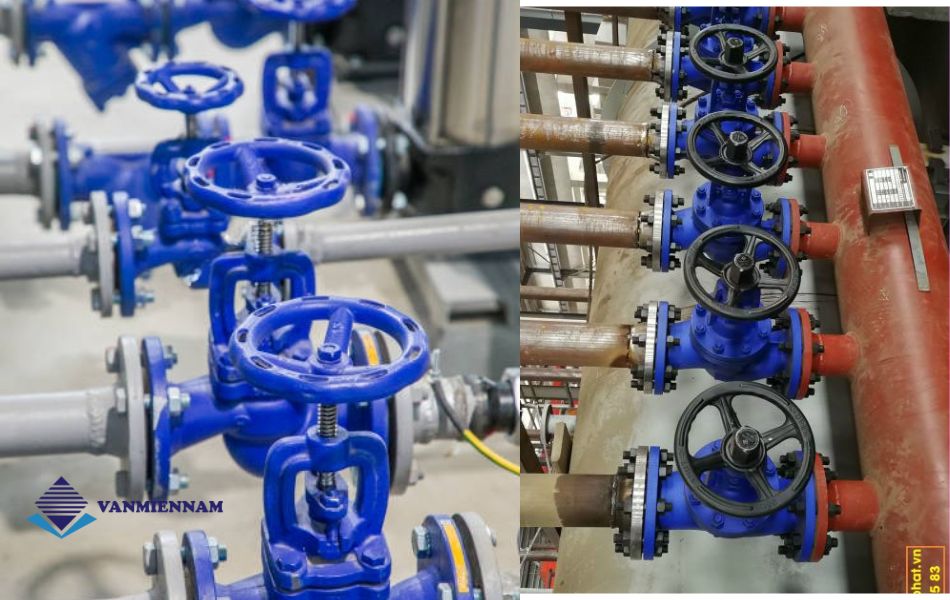

Ứng dụng của van cầu gang trong công nghiệp

Van cầu gang được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng điều tiết dòng chảy chính xác và độ bền cao. Một số ứng dụng phổ biến của van cầu gang bao gồm:

• Lắp đặt trong hệ thống cấp nước sinh hoạt, hệ thống nước công nghiệp và dân dụng, giúp kiểm soát lưu lượng nước ổn định và an toàn.
• Ứng dụng trong hệ thống hơi nóng, lò hơi, nồi hơi, nơi yêu cầu khả năng chịu nhiệt và áp suất cao, van cầu gang đảm bảo hoạt động ổn định và độ kín cao.
• Sử dụng trong hệ thống xử lý nước thải, nước tuần hoàn, nhờ khả năng chống ăn mòn và độ bền vượt trội với môi trường làm việc khắc nghiệt.
• Lắp đặt trong các dây chuyền công nghiệp như sản xuất thực phẩm, hóa chất, dệt nhuộm, nơi cần điều tiết chính xác lưu chất và đảm bảo an toàn vận hành.
• Được sử dụng trong hệ thống phòng cháy chữa cháy, hệ thống HVAC và các công trình dân dụng lớn, với vai trò kiểm soát dòng chảy và bảo vệ hệ thống đường ống.

Liên hệ Van Miền Nam để nhận báo giá chi tiết

Van Miền Nam là đơn vị chuyên cung cấp các loại van cầu gang chất lượng cao, đa dạng mẫu mã, kích thước và chủng loại, phù hợp cho nhiều hệ thống từ dân dụng đến công nghiệp. Chúng tôi phân phối các sản phẩm van đến từ nhiều thương hiệu uy tín như Kitz, Wonil, Ravis, FAF… đảm bảo nguồn gốc rõ ràng, giá cả cạnh tranh và chính sách bảo hành đầy đủ.

Quý khách hàng có nhu cầu mua van cầu gang, vui lòng liên hệ Van Miền Nam để được tư vấn kỹ thuật và nhận báo giá chi tiết, nhanh chóng. Đội ngũ kỹ thuật viên của chúng tôi luôn sẵn sàng hỗ trợ lựa chọn sản phẩm phù hợp với yêu cầu hệ thống, giúp tiết kiệm chi phí và đảm bảo hiệu quả vận hành lâu dài.
