Tìm hiểu van cầu inox | Cấu tạo, Đặc điểm, Các loại

Van cầu inox là loại van được dùng phổ biến trong hệ thống, van có tác dụng đóng mở giúp lưu thông và ngăn chặn dòng lưu chất đi qua. Thiết bị có thể lắp cho hệ thống hơi, dầu khí, cấp thoát nước có kích thước khác nhau từ DN15 đến DN500 theo kiểu nối ren hoặc mặt bích. Cùng Van Miền Nam tìm hiểu chi tiết về loại van này trong bài viết dưới đây nhé.

Table of Contents

Giới thiệu về van cầu inox

Van cầu inox là loại van cầu được chế tạo từ chất liệu inox 201, inox 304 hoặc inox 316. Vật liệu inox giúp van có khả năng chịu được nhiệt độ cao, chống ăn mòn, oxy hóa tốt, đồng thời đảm bảo độ bền cơ học, chống va đập mạnh và độ bền vượt trội trong môi trường khắc nghiệt. Van có chức năng điều chỉnh lưu lượng dòng chảy qua đường ống tại hệ thống hơi nóng, khí nén, nước sạch, dầu, hóa chất…

Van cầu inox được sản xuất với nhiều kích cỡ khác nhau, phổ biến từ DN15 đến DN300 và có thể kết nối với đường ống bằng kiểu nối ren (cho kích cỡ nhỏ) hoặc mặt bích (cho kích cỡ vừa và lớn).

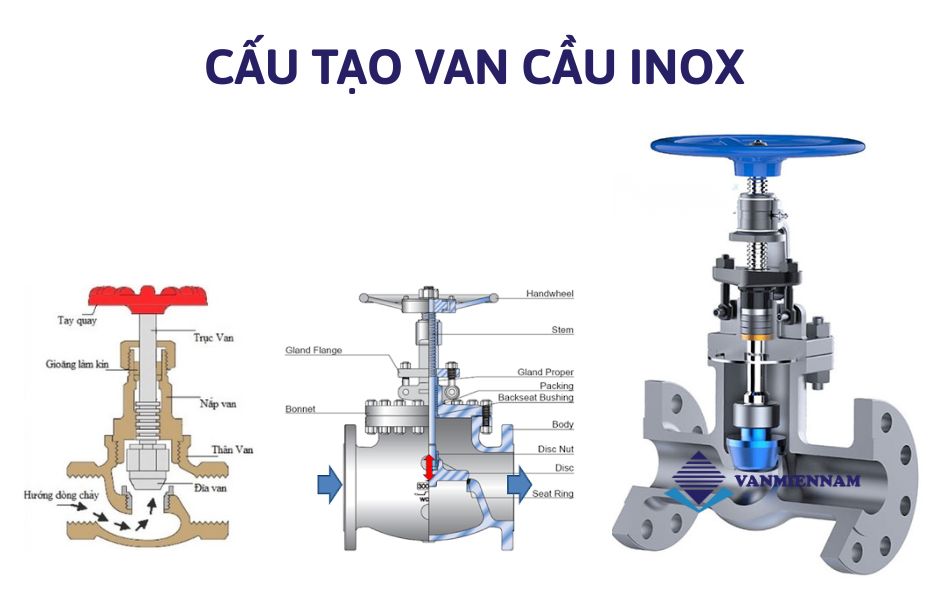

Cấu tạo và nguyên lý hoạt động của van cầu inox

Van cầu inox có cấu tạo gồm các bộ phận chính sau:

Thân van: Là bộ phận chính của van, được làm từ inox nhằm bảo vệ các động cơ bên trong khỏi áp lực, nhiệt độ cao và ăn mòn của dòng lưu chất. Tùy vào kích thước và yêu cầu sử dụng, thân van được thiết kế kiểu nối ren hoặc mặt bích.
Trục van: Được làm từ thép không gỉ hoặc inox có độ cứng cao, giúp truyền chuyển động từ tay quay hoặc bộ điều khiển xuống đĩa van. Đây là bộ phận quan trọng giúp điều khiển trạng thái đóng, mở hoặc điều tiết lưu lượng dòng chảy.
Đĩa van: Là bộ phận tiếp xúc trực tiếp với lưu chất, có nhiệm vụ đóng, mở hoặc điều chỉnh lưu lượng. Nhờ được làm từ inox nên đĩa van có khả năng chịu nhiệt và chống mài mòn tốt, hoạt động ổn định trong các môi trường có áp suất hoặc nhiệt độ cao.
Gioăng làm kín: Làm từ vật liệu cao su PTFE, EPDM, NBR chịu nhiệt, chịu hóa chất, đảm bảo độ kín khít tuyệt đối giữa các bề mặt tiếp xúc, ngăn không cho lưu chất rò rỉ ra bên ngoài.
Bộ điều khiển: Van cầu inox có thể được vận hành thủ công bằng tay quay hoặc được lắp thêm bộ điều khiển điện, khí nén để điều khiển tự động từ xa.

Van cầu inox hoạt động dựa trên chuyển động tịnh tiến của đĩa van theo phương thẳng đứng so với dòng chảy. Khi người vận hành quay tay vặn hoặc kích hoạt bộ truyền động, trục van sẽ xoay và đẩy đĩa van di chuyển lên hoặc xuống.

Khi đóng van: Đĩa van hạ xuống, tiếp xúc chặt với bề mặt vòng đệm, tạo độ kín khít, ngăn không cho lưu chất đi qua.
Khi mở van: Đĩa van được nâng lên khỏi vòng đệm, cho phép lưu chất đi qua. Lưu lượng dòng chảy được điều chỉnh bằng cách thay đổi độ mở của đĩa van, giúp kiểm soát dòng chảy chính xác và ổn định.

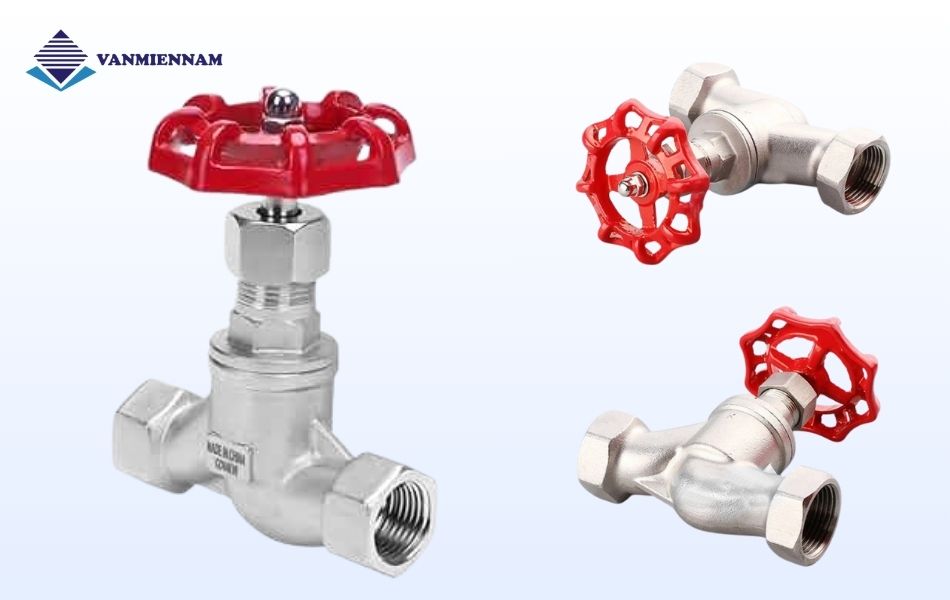

Đặc điểm nổi bật của van cầu inox

Van cầu inox là giải pháp tối ưu cho các hệ thống công nghiệp với chức năng lưu thông và điều tiết lưu chất trong đường ống. Thiết bị mang đến nhiều ưu điểm và tính năng vượt trội trong quá trình sử dụng như:

Sản xuất từ vật liệu inox có khả năng chống ăn mòn, hóa chất, chất kiềm, muối, van cầu inox có thể chịu được nhiệt cao tới 200 độ C, chịu áp lực tối đa 25 bar, giúp van hoạt động ổn định trong môi trường hơi, dầu, khí nén, hóa chất.
Van sử dụng gioăng cao su cao cấp như PTFE, NBR, EPDM có độ đàn hồi và co giãn tốt, giúp làm kín tuyệt đối và ngăn rò rỉ lưu chất ra ngoài, đảm bảo hiệu suất vận hành và an toàn tối đa.
Hoạt động theo cơ chế On/Off hoặc tuyến tính nhằm thực hiện chức năng lưu thông hoặc điều tiết dòng chảy, phù hợp với mọi yêu cầu của hệ thống công nghiệp, sản xuất.
Van có đa dạng kiểu kết nối như nối ren hoặc mặt bích, dễ dàng lắp đặt và bảo trì trong nhiều hệ thống đường ống khác nhau.
Đĩa van inox được thiết kế đặc biệt giúp giảm ma sát và áp lực dòng chảy trong quá trình hoạt động, từ đó giảm hao mòn, tăng độ bền và tuổi thọ cho van.

Các loại van cầu inox dùng nhiều hiện nay

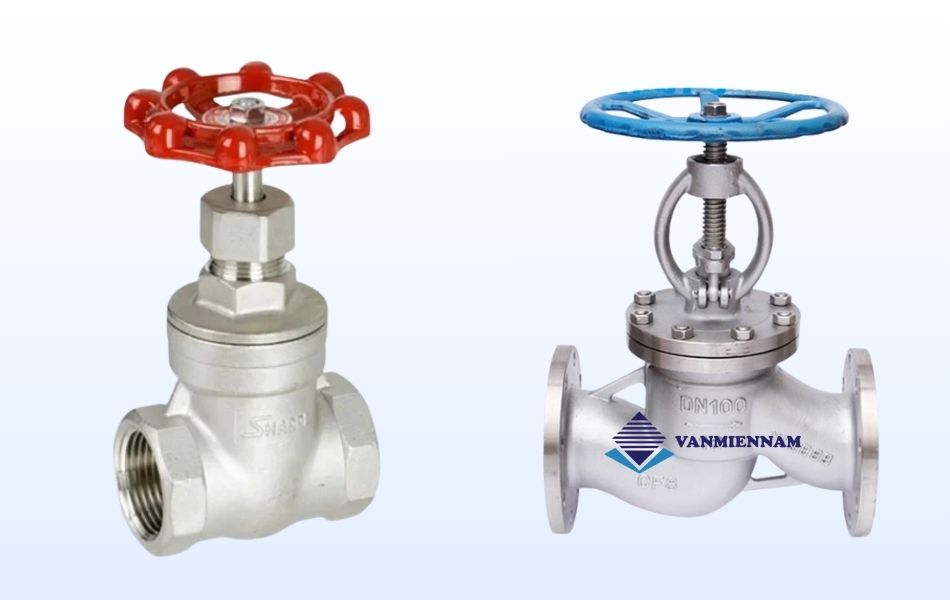

Phân loại theo kết nối

Van cầu inox nối ren: Có thiết kế nhỏ gọn, tiện lợi với 2 đầu nối ren trên thân van được sản xuất theo tiêu chuẩn BSP, NPT, ISO phù hợp lắp cho đường ống nhỏ với dải kích thước từ DN15 – DN50.
Van cầu inox mặt bích: Là loại van được kết nối theo kiểu mặt bích tiêu chuẩn JIS, ANSI, DIN, BS đảm bảo độ kín cao, khả năng chịu áp lực lớn nên thường dùng trong hệ thống công nghiệp từ DN50 – DN400.

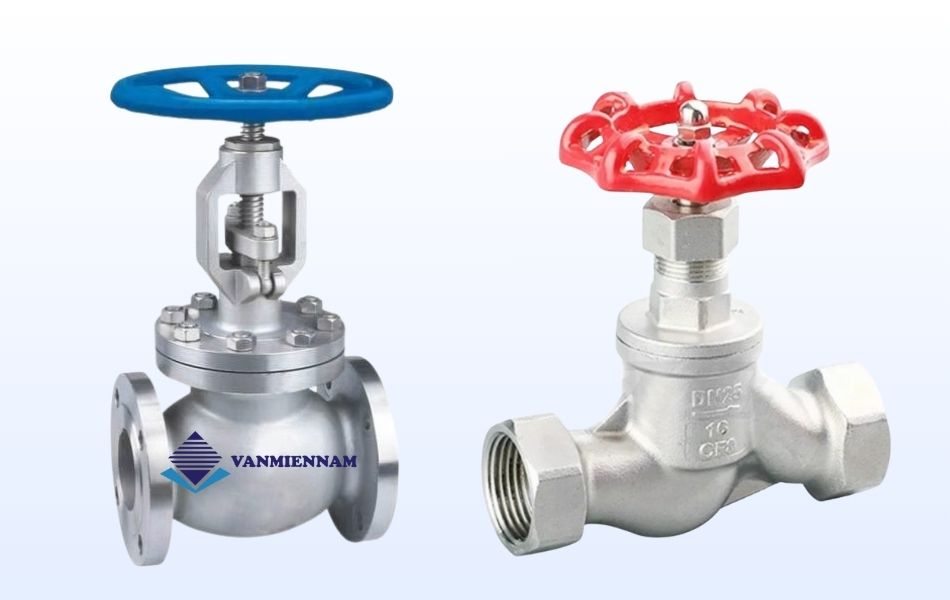

Phân loại theo thiết kế

Van cầu bầu inox: Thiết bị thường được dùng trong hệ thống hơi, dầu khí với nhiệm vụ đóng mở để cho dòng chảy đi qua. Với phân thân van có dạng hình tròn gồm 2 nửa thân van đúc liền khối tăng thêm khả năng làm kín và chịu áp lực của hệ thống.
Van cầu chữ ngã inox: Hay còn gọi là van yên ngựa, là dòng van làm từ inox 304, inox 316 và điều khiển bằng tay quay vô lăng phù hợp dùng trong hệ thống hơi nóng tại các nhà máy khu công nghiệp, khai thác, xí nghiệp.

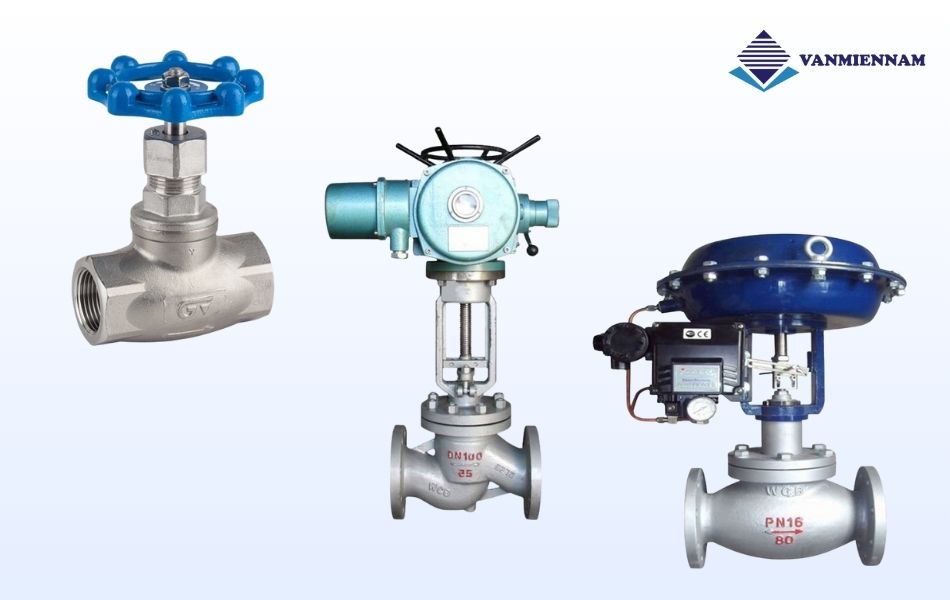

Phân loại theo kiểu vận hành

Van cầu inox tay quay: Sử dụng bộ phận tay quay vô lăng được lắp trên thân van để xoay tạo ra lực truyền xuống trục van làm cho đĩa van đóng hoặc mở. Tay quay thường được làm từ kim loại như thép, inox, gang và bọc lớp cao su bên ngoài để tăng thêm độ bền và chống ăn mòn, tác động của môi trường.
Van cầu inox điều khiển khí nén: Là dòng van được tích hợp thêm động cơ khí nén để vận hành tự động, đóng mở nhanh từ 2 – 3s với độ chính xác và hiệu quả cao, phù hợp cho hệ thống tự động hóa, hệ thống khó vận hành, nhà máy quy mô lớn.
Van cầu inox điều khiển điện: Van hoạt động bằng điện năng với nguồn điện áp sử dụng từ 24V, 220V, hoặc 380V. Thiết bị được sử dụng rộng rãi trong hệ thống nhờ vào nguồn điện áp đa dạng, cấu tạo chắc chắn và độ bền cơ học cao.

Tại sao nên mua van cầu inox chính hãng tại Van Miền Nam

Van Miền Nam là đơn vị chuyên cung cấp các loại van công nghiệp chính hãng, trong đó van cầu inox là một trong những sản phẩm được nhập khẩu trực tiếp từ các thương hiệu uy tín như Wonil, Kitz, Samwoo, AUT và Yoshitake…

Khi mua van cầu inox tại Van Miền Nam, khách hàng hoàn toàn yên tâm về chất lượng sản phẩm, nguồn gốc xuất xứ rõ ràng và giá thành cạnh tranh. Tất cả sản phẩm đều được kiểm định nghiêm ngặt trước khi xuất kho, đảm bảo vận hành ổn định và tuổi thọ lâu dài.

Dưới đây là những lý do nên mua van cầu inox tại Van Miền Nam:

5 lý do nên mua van cầu inox tại Van Miền Nam:

Cam kết hàng chính hãng 100%, được nhập khẩu trực tiếp tại nhà máy, không qua trung gian nên có mức giá cạnh tranh cao và kèm đầy đủ giấy tờ, kiểm định.
Đội ngũ nhân viên am hiểu về sản phẩm, có trình độ chuyên môn cao, giúp tư vấn và hỗ trợ quý khách lựa chọn được thiết bị phù hợp với hệ thống.
Kho hàng rộng rãi, sẵn nhiều mặt hàng đảm bảo cung ứng nhanh chóng các đơn lớn nhỏ trên toàn quốc.
Thời gian bảo hành dài hạn, chính sách mua bán rõ ràng, hỗ trợ kỹ thuật chuyên nghiệp mang đến trải nghiệm mua hàng hài lòng.

Trên đây là thông tin chi tiết về van cầu inox và các loại van phổ biến, thường dùng trong hệ thống. Hy vọng bài viết đã cung cấp những thông tin hữu ích đến quý khách và giúp lựa chọn được sản phẩm phù hợp. Nếu còn thắc mắc và cần hỗ trợ cũng như gửi báo giá mới nhất, vui lòng liên hệ hotline để được giải đáp ngay nhé.
