Với các kỹ sư thiết kế hệ thống đường ống, việc tận dụng hiệu quả không gian lắp đặt luôn là một trong những yếu tố được cân nhắc hàng đầu. Trong trường hợp này, van cổng ty chìm không chỉ đảm bảo đầy đủ chức năng đóng/mở dòng chảy mà còn ghi điểm nhờ khả năng tiết kiệm chiều cao lắp đặt, một lợi thế rõ rệt trong các hệ thống ngầm hoặc không gian hạn chế.

Van miền nam là nhà nhập khẩu các dòng van cổng ty chìm từ nhiều thương hiệu nổi tiếng thế giới. Cung cấp giải pháp về thiết bị cho nhiều hệ thống và dự án lớn tại thị trường Việt Nam.

Trong bài viết này, hãy cùng chúng tôi khám phá sâu hơn về dòng van cổng này. Không chỉ dừng lại ở mặt kỹ thuật, chúng tôi còn chia sẻ góc nhìn thực tế từ kinh nghiệm thi công, lắp đặt đến yếu tố chọn van phù hợp với từng công trình.

Van cổng ty chìm là gì?

Van cổng ty chìm (Non-rising Stem Gate Valve) là loại van có trục van không nhô lên khi đóng/mở. Thay vì đẩy trục lên xuống như van ty nổi, dòng van này vận hành theo cơ chế xoay ren bên trong, giúp tiết kiệm chiều cao lắp đặt. Thân van vẫn chứa bộ phận đĩa (cánh van) di chuyển lên xuống để điều tiết dòng chảy, nhưng toàn bộ chuyển động diễn ra bên trong van.

Không chỉ giỏi tiết kiệm diện tích, van ty chìm còn mang lại sự đơn giản trong bảo trì, âm thầm trong vận hành nhưng lại có thể cân những hệ thống yêu cầu cao về độ kín, độ bền.

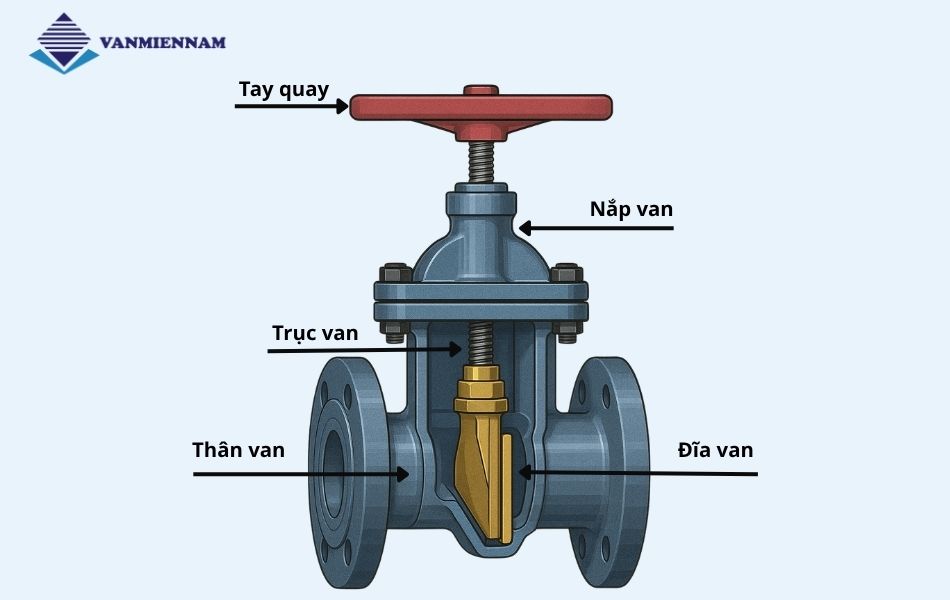

Cấu tạo của van cổng ty chìm

Van cổng ty chìm có thiết kế tối ưu, vận hành ổn định trong môi trường áp lực cao hoặc điều kiện ngầm dưới đất. Các bộ phận chính bao gồm:

• Thân van (Valve Body)

Được đúc từ gang cầu, gang xám hoặc inox, bên ngoài phủ lớp sơn epoxy chống ăn mòn. Đây là thành phần chính chịu toàn bộ áp lực của dòng lưu chất.

• Đĩa van (Gate/Disc)

Là bộ phận chuyển động đóng/mở lưu chất. Thường được bọc cao su EPDM để tăng độ kín và giảm mài mòn. Khi xoay trục, đĩa van sẽ trượt lên xuống theo ren trong thân.

• Trục van (Stem)

Trục không nhô ra ngoài, thiết kế xoay trong. Khi vận hành, trục sẽ quay nhưng không nâng lên, phù hợp với không gian hạn chế chiều cao. Trục thường làm từ thép không gỉ để tăng độ bền.

• Gioăng làm kín (Gasket)

Nằm giữa các mặt tiếp xúc như nắp và thân van, hoặc giữa đĩa và thân. Chất liệu thường là cao su NBR hoặc EPDM để đảm bảo độ kín, chống rò rỉ tuyệt đối.

• Tay quay hoặc nắp chụp

Tùy theo cấu hình: có thể là tay quay tròn lắp phía trên thân để vận hành thủ công, hoặc nắp chụp dùng cho các van chôn ngầm, điều khiển bằng tay quay chữ T hoặc trục nối dài.

• Bulong, ốc siết

Đảm bảo liên kết chặt giữa nắp và thân van. Những chi tiết nhỏ nhưng đóng vai trò quan trọng trong việc giữ độ kín và khả năng chịu áp.

Từng chi tiết trong van được thiết kế để tối ưu hóa khả năng vận hành trong điều kiện thực tế.

Vì sao van cổng ty chìm được ưa chuộng?

Van cổng ty chìm được lựa chọn không chỉ vì hình dáng nhỏ gọn, mà còn bởi những ưu điểm kỹ thuật vượt trội giúp tối ưu hiệu quả đầu tư và vận hành hệ thống đường ống:

Tiết kiệm không gian lắp đặt

Với thiết kế trục van không nhô lên khi vận hành, van ty chìm cực kỳ phù hợp với các vị trí lắp đặt âm, trong hố kỹ thuật, dưới lòng đường hay các khu vực trần thấp. Giải pháp này giúp tiết kiệm không gian đáng kể, đồng thời đảm bảo an toàn và thẩm mỹ cho công trình.

Dễ dàng điều khiển trong nhiều tình huống vận hành

Dù sử dụng tay quay tròn hay nắp chụp vận hành bằng trục nối dài, van vẫn cho cảm giác đóng/mở nhẹ nhàng, ít tốn lực. Điều này đặc biệt quan trọng trong các tình huống khẩn cấp như PCCC, khi thao tác cần nhanh chóng và chính xác.

Khả năng làm kín tuyệt vời

Đĩa van thường được bọc cao su EPDM, kết hợp với hệ thống gioăng làm kín chất lượng cao giúp ngăn hoàn toàn tình trạng rò rỉ – yếu tố cực kỳ quan trọng đối với các hệ thống cấp nước sạch, PCCC hoặc chất lỏng có yêu cầu kiểm soát chặt.

Tối ưu cho hệ thống ngầm

Van cổng ty chìm được sinh ra để “sống ngầm” – từ cấu tạo, vật liệu đến cách vận hành đều hướng tới khả năng hoạt động ổn định, bền bỉ dưới lớp đất, bê tông hoặc trong điều kiện khắc nghiệt mà không cần phải mở nắp thường xuyên để kiểm tra.

Chi phí đầu tư hợp lý

So với van ty nổi cùng kích thước và vật liệu, van ty chìm thường có giá thành tốt hơn do cấu tạo đơn giản hơn ở phần trục vận hành. Đây là một điểm cộng đáng kể khi cần triển khai hàng loạt trong các dự án quy mô lớn.

Tuổi thọ cao, bảo trì dễ

Nhờ sử dụng vật liệu chống ăn mòn như gang cầu phủ epoxy, inox, cùng thiết kế kín hoàn toàn, van ít bị tác động bởi môi trường bên ngoài, kéo dài tuổi thọ và giảm chi phí bảo trì theo thời gian.

Những ưu điểm này không chỉ khiến van cổng ty chìm được sử dụng phổ biến trong hệ thống cấp nước đô thị, PCCC mà còn là lựa chọn lý tưởng cho các công trình cần độ ổn định lâu dài và vận hành đơn giản.

Phân loại van cổng ty chìm

Van cổng ty chìm được phân loại dựa trên nhiều tiêu chí kỹ thuật và nhu cầu sử dụng khác nhau. Việc hiểu rõ các phân nhóm này sẽ giúp kỹ sư hoặc nhà thầu lựa chọn loại van phù hợp với đặc thù công trình.

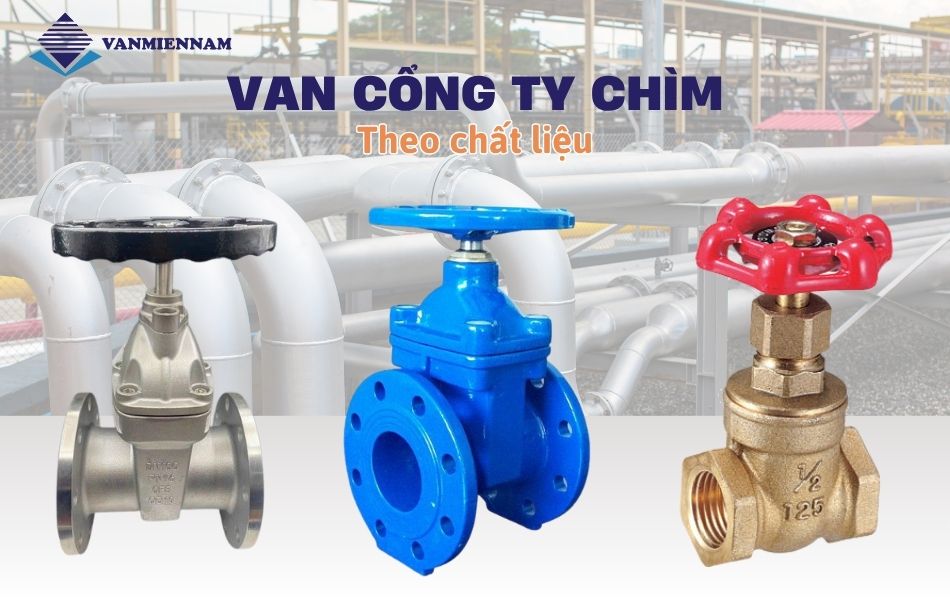

Theo vật liệu thân van

Dưới đây là bảng tổng hợp các loại vật liệu phổ biến dùng để chế tạo thân van cổng ty chìm,  mỗi loại đều có đặc tính riêng biệt và phù hợp với từng môi trường làm việc khác nhau:

Vật liệu	Đặc điểm nổi bật	Ứng dụng phổ biến
Gang cầu	Bền, chịu áp lực tốt, giá hợp lý, phủ epoxy chống gỉ	Cấp thoát nước, hệ thống PCCC
Inox	Chống ăn mòn mạnh, sạch, dùng cho nước đặc biệt	Nước sạch RO, thực phẩm, nước biển
Đồng thau	Nhẹ, giá cả phải chăng, dễ mua tại Việt Nam	Hệ thống không yêu cầu kỹ thuật cao
Thép	Chịu nhiệt và áp lực cao	Các hệ thống hơi nhiệt, dầu khí
Gang xám	Giá rẻ, phù hợp áp lực thấp	Hệ thống nước thải, thoát nước dân dụng

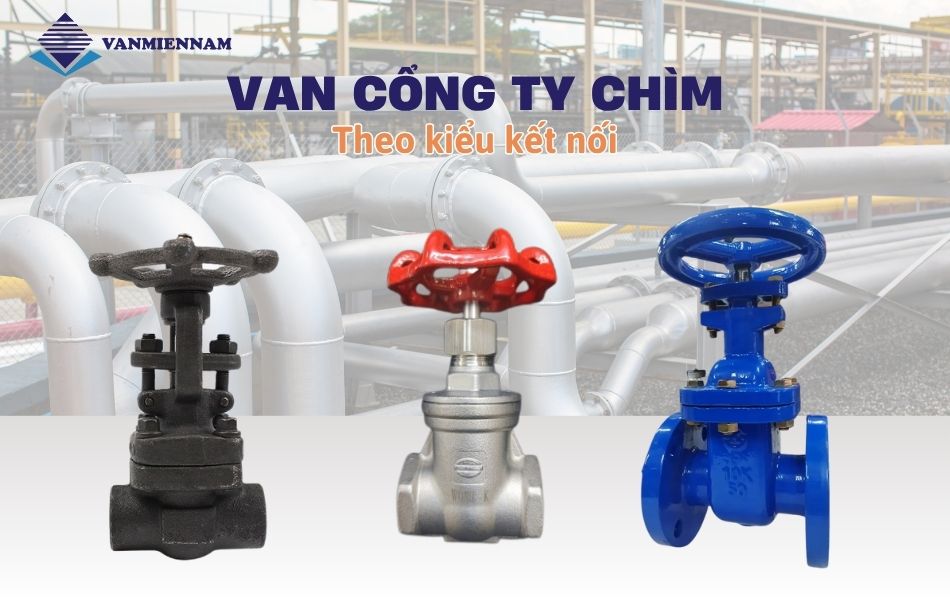

Theo kiểu kết nối

• Mặt bích: Phổ biến nhất, dễ lắp đặt, độ kín cao.
• Ren: Thường dùng cho van inox, kích thước nhỏ dưới DN50
• Kết nối hàn: Hiếm gặp hơn, thường trong các hệ thống kỹ thuật đặc thù.

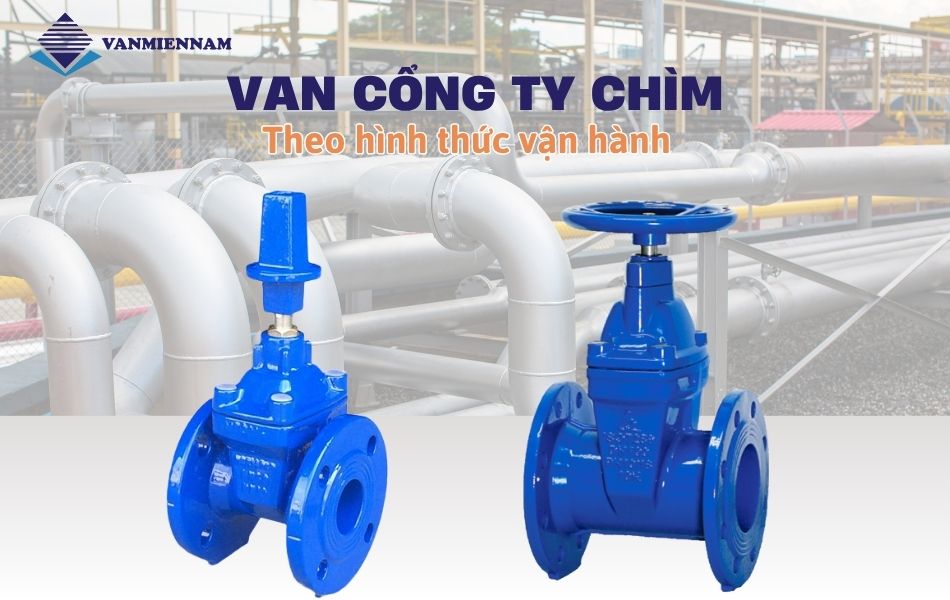

Theo hình thức vận hành

• Van cổng ty chìm tay quay: Có tay quay gắn trên thân, dễ thao tác, thường dùng ở nơi dễ tiếp cận.
• Van cổng ty chìm nắp chụp: Không tay quay, vận hành bằng cần chữ T qua nắp chụp; phù hợp cho lắp đặt âm dưới lòng đất, vỉa hè, nơi công cộng.

Theo tiêu chuẩn thiết kế

• JIS (Nhật Bản): Phù hợp hệ thống công nghiệp và nhà máy.
• BS/BS EN (Anh/Châu Âu): Thường áp dụng trong hạ tầng kỹ thuật đô thị.
• ANSI (Mỹ): Cho các dự án sử dụng thiết bị tiêu chuẩn Mỹ.

Việc phân loại van không chỉ giúp dễ dàng định hình giải pháp kỹ thuật mà còn tối ưu hóa chi phí và hiệu suất khi vận hành lâu dài.

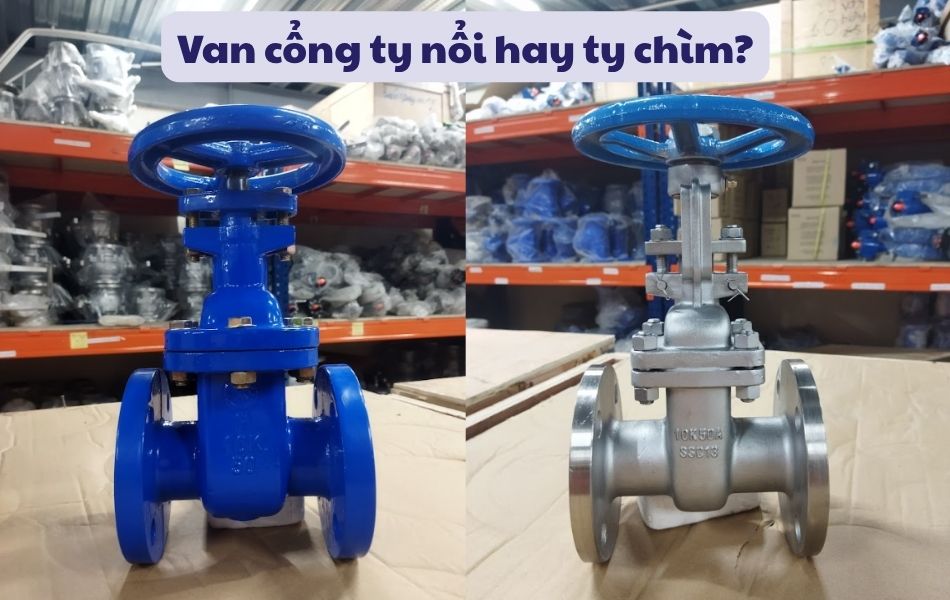

Van cổng ty chìm hay ty nổi – lựa chọn nào phù hợp hơn?

Để giúp bạn hình dung rõ hơn sự khác biệt giữa hai dòng van cổng phổ biến này, bảng dưới đây sẽ tổng hợp những điểm khác nhau về cấu tạo, lắp đặt, ứng dụng và chi phí giữa van cổng ty chìm và van cổng ty nổi:

Tiêu chí	Van cổng ty chìm	Van cổng ty nổi
Chiều cao lắp đặt	Cố định, không thay đổi khi vận hành	Tăng theo hành trình ty
Dễ quan sát trạng thái	Không quan sát trực tiếp	Quan sát bằng mắt thường qua trục ty
Ứng dụng	Lắp âm, trong hố kỹ thuật hoặc tủ van	Lắp lộ thiên, yêu cầu quan sát trạng thái
Giá thành	Thường thấp hơn	Thường cao hơn một chút
Bảo trì	Cần tiến hành tháo rời van để kiểm tra bên trong	Dễ quan sát, dễ kiểm tra ngoài

Nếu bạn còn đang quá cân nhắc và chưa thể quyết định lựa chọn loại van cổng nào. Vậy tại sao không tham khảo ý kiến từ đội ngũ kỹ sư bán hàng của Van miền nam. Chúng tôi sẵn sàng lắng nghe nhu cầu cụ thể của bạn và giúp bạn đưa ra lựa chọn đúng đắn nhất.

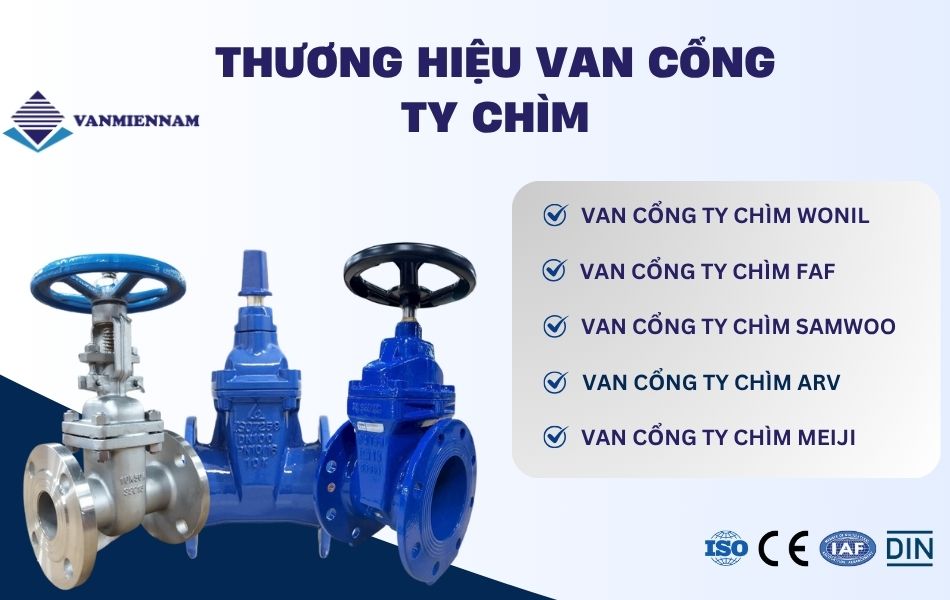

Một số thương hiệu van cổng ty chìm phổ biến

Trên thị trường hiện nay có nhiều thương hiệu cung cấp van cổng ty chìm chất lượng cao, thích hợp cho nhiều mục đích sử dụng, từ sinh hoạt hàng ngày đến công nghiệp quy mô lớn. Dưới đây là một số thương hiệu nổi bật được kỹ sư, nhà thầu và chủ đầu tư tin dùng:

• Wonil (Hàn Quốc): Thương hiệu van công nghiệp hàng đầu Hàn Quốc. Van cổng ty chìm Wonil được đánh giá cao nhờ chất lượng gia công tốt, độ kín hoàn hảo và giá thành cạnh tranh. Phù hợp với hệ thống cấp nước, PCCC, công trình đô thị.
• FAF Valve (Thổ Nhĩ Kỳ): Là một trong những thương hiệu van công nghiệp có tiếng tại châu Âu, đặc biệt nổi bật với dòng van cổng ty chìm tiêu chuẩn DIN. Van FAF có thiết kế chắc chắn, bề mặt sơn phủ epoxy mịn, vận hành ổn định và đáp ứng tốt các yêu cầu về PCCC, cấp nước và công nghiệp nhẹ.
• Samwoo (Hàn Quốc): Dòng van ty chìm của Samwoo thường được sử dụng trong các hệ thống yêu cầu độ bền cao, khả năng vận hành ổn định dưới điều kiện khắc nghiệt.
• ARV (Malaysia): Là thương hiệu phổ biến trong ngành cấp thoát nước và PCCC tại Đông Nam Á. Van cổng ARV có độ kín tốt, đáp ứng các tiêu chuẩn quốc tế.
• Meiji (Malaysia): Dòng van công nghiệp giá tốt, thường sử dụng cho các dự án yêu cầu số lượng lớn, ngân sách giới hạn. Meiji cũng có đầy đủ CO-CQ và đạt tiêu chuẩn kiểm định.

Báo giá van cổng ty chìm (tham khảo)

Chi phí đầu tư cho van cổng ty chìm sẽ thay đổi tùy theo vật liệu chế tạo, kích cỡ, xuất xứ và kiểu vận hành. Để tiện cho việc so sánh và lựa chọn, Van Miền Nam đã tổng hợp bảng giá tham khảo dưới đây.

Kích thước (DN)	Vật liệu	Áp lực (PN)	Thương hiệu	Đơn giá tham khảo (VNĐ)
DN50	Gang dẻo	PN16	Wonil (Korea)	1.450.000
DN80	Đồng	PN16	Miha (Việt Nam)	1.250.000
DN100	Gang dẻo	PN16	FAF (Thổ Nhĩ Kỳ)	2.350.000
DN150	Gang dẻo	PN16	ARV (Malaysia)	3.550.000
DN200	Gang dẻo	PN16	AUT (Taiwan)	4.800.000
DN300	Gang dẻo	PN25	Wonil (Korea)	8.600.000
DN400	Inox 304	PN16	Baoding (China)	15.200.000

Giá có thể thay đổi theo số lượng đơn hàng. Vui lòng liên hệ trực tiếp hotline 0928.613.555 để nhận báo giá van cổng ty chìm chính xác và ưu đãi nhất.

Van Miền Nam – Nhà cung cấp van cổng ty chìm chính hãng, giá tốt

Vanmiennam.com tự hào là đơn vị chuyên cung cấp van cổng ty chìm chính hãng từ các thương hiệu Hàn Quốc, Đài Loan, Trung Quốc, Việt Nam,… với đầy đủ giấy tờ CO – CQ, kiểm định PCCC và hồ sơ chất lượng.

Chúng tôi cam kết:

• Hàng 100% chính hãng, sẵn kho tại TP.HCM
• Tư vấn chọn van phù hợp theo yêu cầu kỹ thuật thực tế.
• Cung cấp bản vẽ kỹ thuật, catalogue, hỗ trợ báo giá nhanh.
• Giao hàng toàn quốc, hỗ trợ giao gấp cho công trình.

Liên hệ ngay hotline/zalo: 0928.613.555 để nhận báo giá ưu đãi nhất và tư vấn miễn phí từ kỹ sư bán hàng!
