Van cổng ty nổi

Trong thế giới thiết bị đường ống, nếu van bi là kẻ linh hoạt, van bướm là người gọn gàng, thì van cổng ty nổi lại là một chiến binh bền bỉ. Không cầu kỳ về hình thức, không quá phức tạp về cơ cấu, nhưng loại van này lại được ưa chuộng bởi tính rõ ràng, cơ học đơn giản và độ bền đã được kiểm chứng trong thực tế.

Trong bài viết này, vanmiennam.com sẽ giúp bạn khám phá kỹ càng về van cổng ty nổi, từ đặc điểm cấu tạo, ứng dụng, phân loại, đến bảng giá và những lưu ý quan trọng khi chọn mua để phù hợp với hệ thống kỹ thuật của bạn. Bên cạnh đó, Van Miền Nam luôn sẵn sàng cung cấp các dòng van cổng có mẫu mã đa dạng, chất lượng cao, kèm theo dịch vụ tư vấn nhiệt tình để bạn an tâm lựa chọn sản phẩm phù hợp nhất.

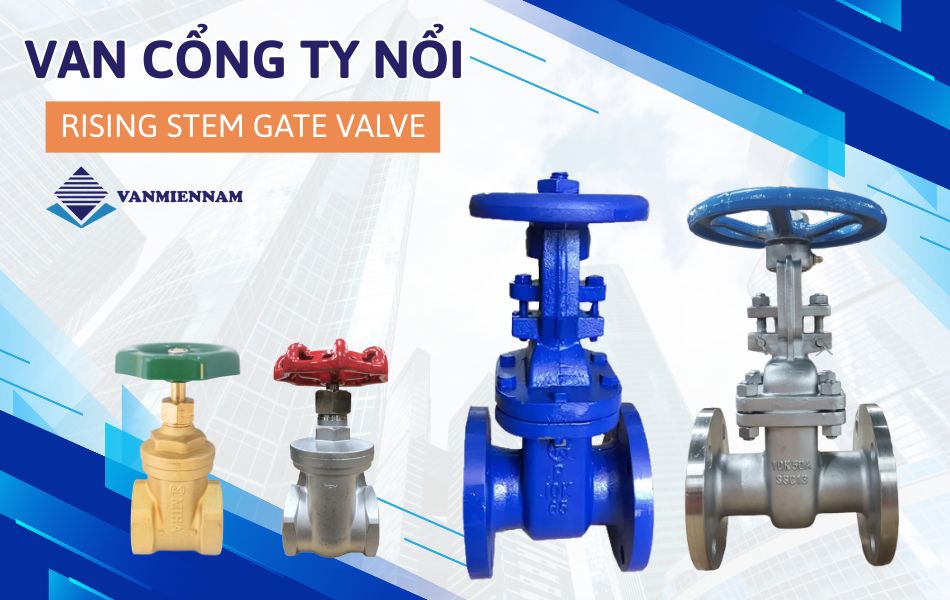

Van cổng ty nổi là gì?

Van cổng ty nổi (Tiếng Anh: Rising Stem Gate Valve) là loại van đóng/mở dòng chảy bằng cách nâng hạ lá van theo phương thẳng đứng, thông qua trục van (ty), và đặc biệt, phần ty này lộ ra ngoài và chuyển động lên/xuống rõ ràng khi thao tác.

Đây là điểm khác biệt chính so với van cổng ty chìm, nơi trục quay ẩn bên trong thân van, không quan sát được trạng thái đóng/mở từ bên ngoài. Nếu bạn từng nhìn thấy một chiếc van có tay quay nằm trên trục, và phần trục nâng lên khi mở van thì đấy chính là van cổng ty nổi.

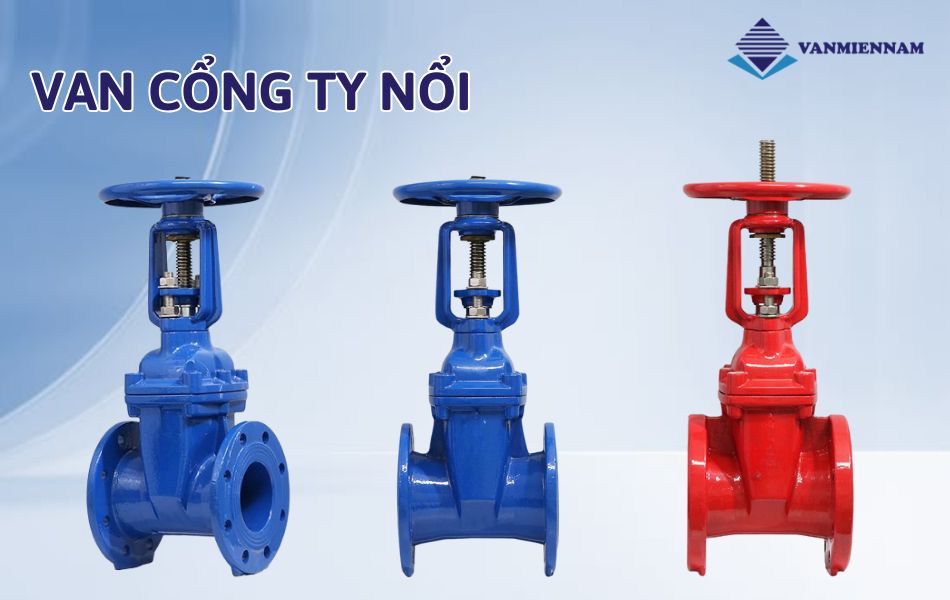

Lý do van cổng ty nổi là lựa chọn ưu tiên trong hệ thống kỹ thuật

Van cổng ty nổi không phải ngẫu nhiên lại được lựa chọn rộng rãi trong các hệ thống cấp nước, xử lý nước thải, PCCC và công nghiệp nặng. Dưới đây là những ưu điểm vượt trội khiến dòng van này luôn được đánh giá cao bởi các kỹ sư thiết kế và vận hành hệ thống:

Quan sát trạng thái vận hành nhanh chóng và trực quan

Khác với van cổng ty chìm,  nơi bạn phải “đoán mò” hoặc lắp thêm cảm biến để biết van đang mở hay đóng. Ở van cổng ty nổi, chỉ cần nhìn vào độ cao của trục ty là bạn biết ngay trạng thái vận hành.

Khi van mở, trục ty nâng cao lên khỏi tay quay; khi van đóng, trục sẽ tụt xuống gần mặt bích. Đây là lợi thế đặc biệt trong các hệ thống cần kiểm soát chặt chẽ dòng chảy như PCCC, trạm bơm, khu công nghiệp.

Cơ cấu chuyển động ổn định, vận hành nhẹ nhàng

Van cổng ty nổi hoạt động theo nguyên lý nâng hạ trục ren ngoài, nên ít bị ảnh hưởng bởi ma sát bên trong, đặc biệt là trong môi trường có cặn bẩn, bùn hoặc nước nhiễm hóa chất nhẹ.

Nhờ thiết kế này, van có thể vận hành mượt mà trong thời gian dài mà không bị “kẹt” hoặc cần lực quay quá lớn, rất phù hợp cho những hệ thống yêu cầu thao tác thường xuyên nhưng không thể lắp tự động hóa.

Dễ dàng bảo trì, kiểm tra trực quan

Với cơ cấu trục nổi bên ngoài, việc bảo trì van cũng đơn giản hơn rất nhiều. Kỹ thuật viên có thể:

• Quan sát trục van để đánh giá độ mòn ren
• Kiểm tra hiện tượng rò rỉ từ packing (gioăng làm kín trục)
• Thay thế bộ phận dễ dàng mà không cần tháo toàn bộ van khỏi đường ống

Điều này giúp giảm thời gian bảo trì, tiết kiệm chi phí vận hành và đặc biệt quan trọng ở các hệ thống hoạt động liên tục như nhà máy, trạm xử lý nước.

Cấu tạo vững chắc, đáp ứng yêu cầu sử dụng lâu dài

Van cổng ty nổi thường được chế tạo từ gang, gang cầu, thép hoặc inox, có khả năng chịu áp lực lớn (PN10 – PN25 hoặc hơn), và hoạt động ổn định trong các môi trường có nhiệt độ thay đổi.

Ngoài ra, thiết kế đơn giản nhưng chắc chắn của dòng van này giúp giảm thiểu rủi ro hỏng hóc do va đập, rung động hay áp lực xung.

Hỗ trợ kiểm soát dòng chảy hiệu quả theo yêu cầu kỹ thuật ngành chữa cháy

Một trong những điểm đáng chú ý: theo tiêu chuẩn thiết kế PCCC, các hệ thống phòng cháy chữa cháy dạng trạm bơm, đường ống chính thường yêu cầu sử dụng van cổng ty nổi thay vì ty chìm.

Lý do rất đơn giản: cần nhìn thấy ngay van đang mở hay đóng, không thể đoán, không thể sai.

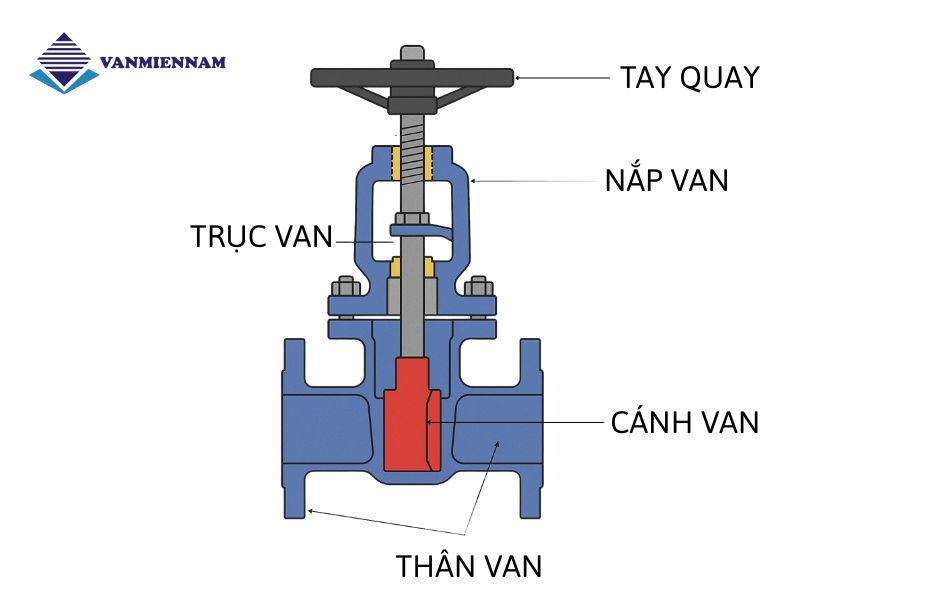

Cấu tạo van cổng ty nổi

Van cổng ty nổi có thiết kế cơ học đơn giản nhưng rất hiệu quả, với các bộ phận chính phối hợp chặt chẽ để đảm bảo đóng/mở dòng chảy một cách an toàn và chính xác.

• Thân van: Là phần bao ngoài chịu lực, thường làm bằng gang, inox hoặc thép, kết nối với hệ thống qua mặt bích.
• Cánh van: Di chuyển lên xuống để đóng/mở dòng chảy. Được bọc cao su hoặc làm bằng kim loại nguyên khối, tùy theo môi trường sử dụng.
• Trục van (ty van): Trục lộ ra ngoài và di chuyển lên xuống khi thao tác, giúp dễ quan sát trạng thái van. Sử dụng vật liệu inox hoặc thép hợp kim có độ bền cao và chống gỉ sét.
• Nắp van: Gắn trên thân van, giữ trục van và tích hợp hệ thống làm kín. Có thể tháo rời để bảo trì.
• Bộ làm kín: Gồm vòng đệm và gioăng ngăn rò rỉ tại điểm trục xuyên qua nắp van. Rất quan trọng để đảm bảo độ kín và tuổi thọ thiết bị.
• Tay quay: Cho phép người vận hành điều chỉnh trạng thái van bằng thao tác tay. Khi xoay, tay quay sẽ truyền lực qua trục để nâng hạ cánh van.

Nguyên lý hoạt động: Xoay tay quay → trục ty di chuyển → kéo cánh van lên (mở) hoặc hạ xuống (đóng). Trục nâng cao khi mở – giúp người vận hành dễ nhận biết trạng thái van.

Phân loại van cổng ty nổi

Van cổng ty nổi được phân loại dựa trên nhiều tiêu chí như chất liệu, kết nối, xuất xứ và mục đích sử dụng. Việc hiểu rõ từng loại sẽ giúp kỹ sư, nhà thầu hoặc chủ đầu tư lựa chọn đúng sản phẩm cho từng điều kiện làm việc cụ thể.

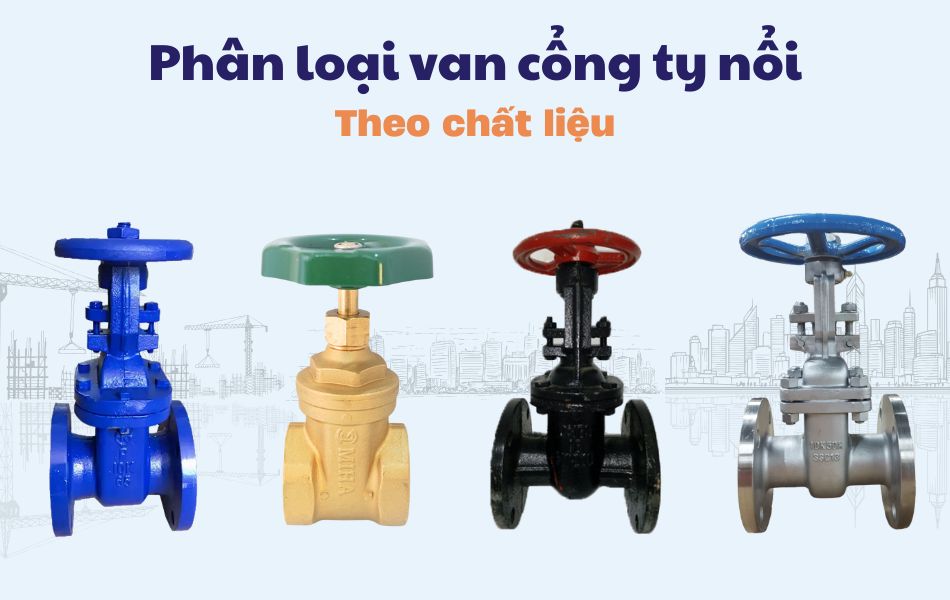

Theo chất liệu thân van

Chất liệu ảnh hưởng trực tiếp đến độ bền, khả năng chịu ăn mòn và mức giá của van. Dưới đây là các loại phổ biến:

Chất liệu	Đặc điểm nổi bật	Ứng dụng phù hợp
Gang xám	Giá thành hợp lý, dễ gia công	Các hệ thống cấp thoát nước và điều hòa không khí (HVAC)
Gang cầu	Bền hơn gang xám, chịu áp lực tốt	Cấp nước đô thị, PCCC, nhà máy xử lý nước
Inox (304/316)	Bền bỉ trước tác động của môi trường hóa chất và ẩm ướt	Hóa chất nhẹ, thực phẩm, nước biển, nước RO
Thép (WCB, A105)	Chịu nhiệt độ và áp lực cao	Ngành khai thác dầu khí, hệ thống hơi và nhà máy công nghiệp quy mô lớn

Lưu ý: Van cổng ty nổi inox tuy giá cao hơn nhưng lại là lựa chọn bắt buộc cho hệ thống có yêu cầu chống ăn mòn cao hoặc vệ sinh nghiêm ngặt.

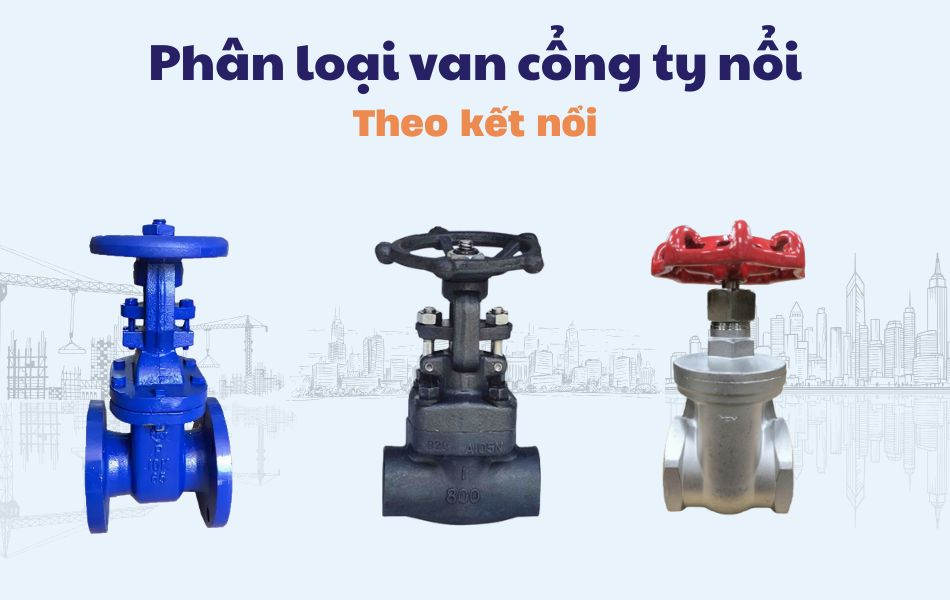

Theo kiểu kết nối

Kết nối giữa van và hệ thống ống ảnh hưởng đến độ kín, độ chắc chắn và thời gian lắp đặt.

Kiểu kết nối	Đặc điểm kỹ thuật	Ứng dụng
Mặt bích (Flanged)	Phổ biến nhất, độ kín cao, dễ tháo lắp	Nhà máy, trạm cấp nước và các công trình PCCC
Ren (Threaded)	Chỉ dùng cho van nhỏ, áp thấp	Hộ gia đình, nhà trọ hoặc khu dân cư nhỏ
Hàn (Welded)	Rất hiếm ở dòng van ty nổi	Dùng trong các hệ thống cố định, áp cao

Đa số van cổng ty nổi trên thị trường hiện nay sử dụng kết nối mặt bích tiêu chuẩn BS, JIS hoặc ANSI.

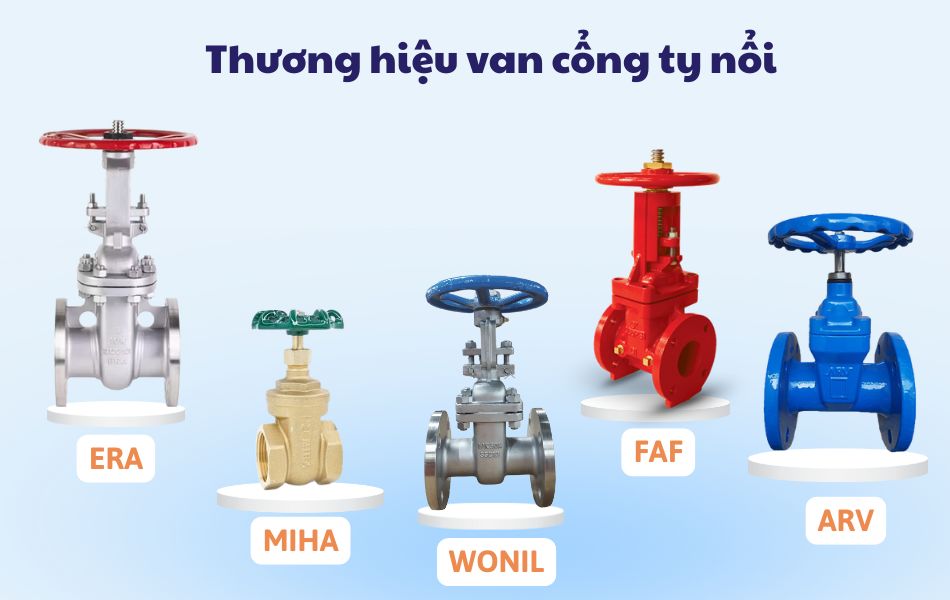

Theo xuất xứ và thương hiệu

Xuất xứ ảnh hưởng đến chất lượng, giá thành và mức độ sẵn có của phụ kiện, đặc biệt với các dự án có yêu cầu CO, CQ rõ ràng.

Xuất xứ	Thương hiệu tiêu biểu	Đặc điểm nổi bật
Hàn Quốc	Wonil, Samwoo, YDK	Chất lượng cao, giấy tờ đầy đủ, độ bền ổn định
Thổ Nhĩ Kỳ	FAF, KVS	Chất lượng châu Âu, phù hợp dự án nước cấp
Trung Quốc	ERA, Baoding	Giá tốt, phù hợp công trình lớn, cần số lượng
Malaysia / Đài Loan	Tozen, ARV	Giá/hiệu năng cân bằng, phổ biến tại Việt Nam
Việt Nam	Minh Hòa, Miha	Dễ đặt hàng, hỗ trợ nhanh, giá cạnh tranh

Gợi ý: Nếu dự án cần hồ sơ kiểm định, xuất xứ rõ ràng, nên ưu tiên van cổng ty nổi Hàn Quốc hoặc Thổ Nhĩ Kỳ để đảm bảo tiến độ và chất lượng.

Tóm lại, nên chọn van cổng ty nổi loại nào?

• Dự án kỹ thuật, công nghiệp: Ưu tiên van gang cầu hoặc inox, thương hiệu Hàn Quốc.
• Dự án số lượng lớn, ngân sách giới hạn: Có thể chọn dòng Trung Quốc có kiểm định.
• Hệ thống PCCC: Bắt buộc sử dụng van cổng ty nổi có CO – CQ, quan sát được hành trình ty.
• Môi trường đặc thù (hóa chất, nước mặn): Nên chọn inox 316 hoặc có phủ epoxy cao cấp.

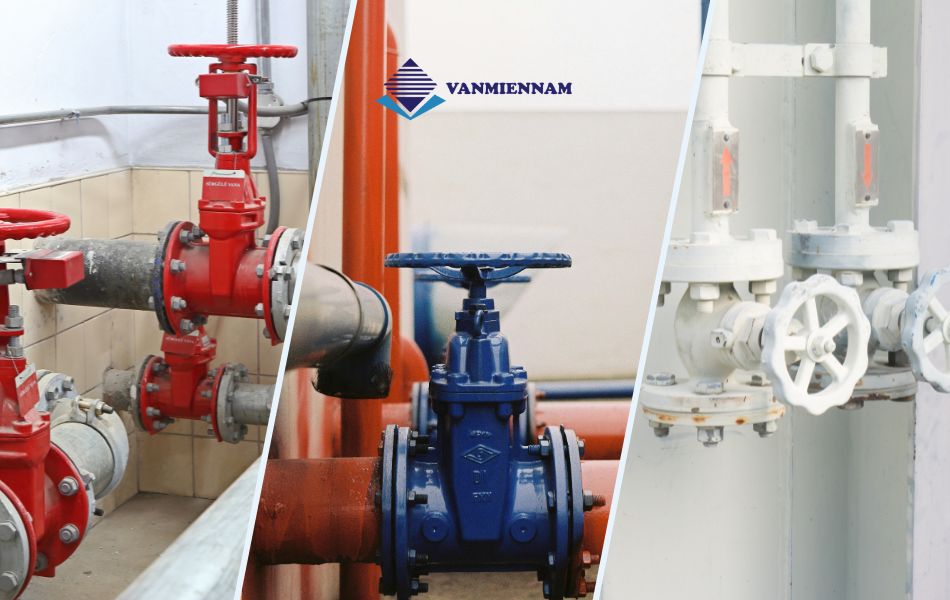

Các hệ thống kỹ thuật sử dụng van cổng ty nổi nhiều nhất

Nhờ sở hữu thiết kế cơ học vững chắc cùng khả năng vận hành ổn định trong thời gian dài, van cổng ty nổi đã và đang trở thành lựa chọn ưu tiên trong nhiều hệ thống công nghiệp và dân dụng đòi hỏi độ tin cậy cao như:

• Hạ tầng cấp thoát nước cho thành phố và khu sản xuất tập trung.
• Cơ sở hạ tầng chữa cháy trong nhà máy, tòa nhà hoặc khu công nghiệp.
• Trạm bơm, trạm cấp nước, nhà máy điện.
• Dẫn lưu chất có nhiệt độ hoặc áp suất cao.

Đặc biệt, trong các hệ thống cứu hỏa, van cổng dạng ty nổi là lựa chọn bắt buộc vì có thể quan sát trạng thái van từ xa mà không cần thao tác kiểm tra.

Bảng giá van cổng ty nổi cập nhật mới nhất

Để giúp bạn dễ dàng so sánh và lựa chọn, Van miền nam xin gửi bảng giá tham khảo cho các dòng van cổng ty nổi theo kích thước, vật liệu và xuất xứ:

Loại van	Kích thước (DN)	Xuất xứ	Giá tham khảo (VNĐ)
Van cổng ty nổi gang FAF	DN50–DN300	FAF-Thổ Nhĩ Kỳ	850.000 – 3.900.000
Van cổng ty nổi mặt bích Hàn Quốc	DN50–DN300	Wonil	1.950.000 – 6.500.000
Van cổng ty nổi inox	DN50–DN150	Trung Quốc / Hàn	2.800.000 – 9.200.000
Van cổng ty nổi DN100	DN100	Đủ loại	Từ 1.450.000 tùy hãng

Mức giá trong bảng chỉ có giá trị tham khảo tại thời điểm đăng tải.. Giá thực tế sẽ phụ thuộc vào chất liệu, số lượng, chứng từ yêu cầu và thời điểm đặt hàng.

Van cổng ty nổi có thể không phải lựa chọn rẻ nhất, nhưng lại là giải pháp an toàn, rõ ràng, dễ kiểm soát và bảo trì. Rất xứng đáng cho các hệ thống kỹ thuật quan trọng.
