Van bi điều khiểu khí nén

Van bi điều khiển khí nén không chỉ là một thiết bị đóng/mở dòng chảy thông thường, mà là giải pháp tự động hóa mạnh mẽ giúp doanh nghiệp tăng hiệu suất, giảm nhân công và đảm bảo an toàn tuyệt đối cho hệ thống. Sở hữu khả năng đóng mở cực nhanh, vận hành bền bỉ và thích nghi với nhiều môi trường khắc nghiệt, loại van này đang trở thành “vũ khí” đắc lực trong nhiều ngành công nghiệp.

Van Miền Nam, chúng tôi cung cấp đầy đủ các dòng van bi khí nén, từ van bi nhựa điều khiển khí nén đến van bi inox, van bi tác động đơn và tác động kép, đáp ứng mọi nhu cầu từ cơ bản đến chuyên biệt.

Bài viết này, vanmiennam.com sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng và bảng giá van bi điều khiển khí nén, để bạn dễ dàng chọn giải pháp tối ưu nhất cho hệ thống của mình.

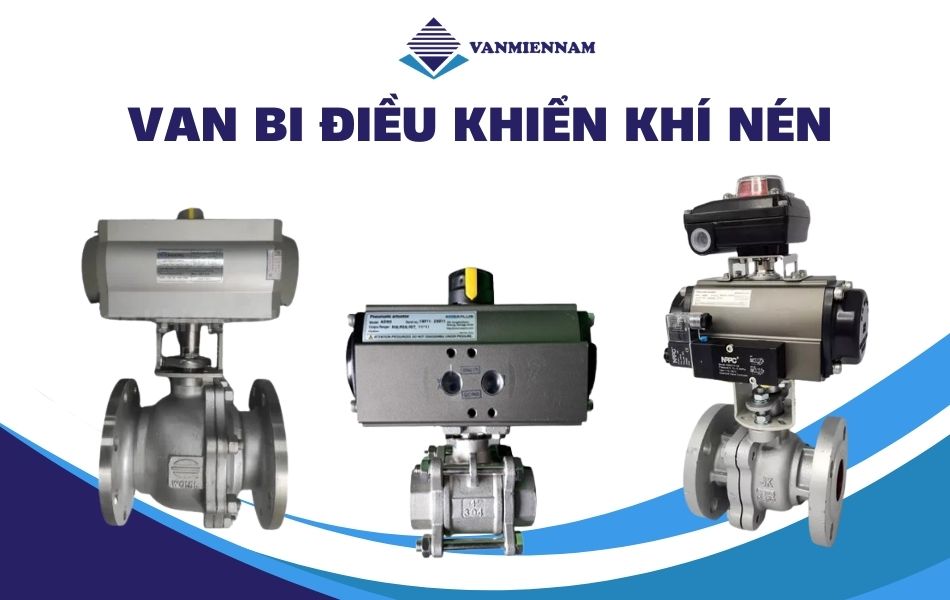

Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén (Pneumatic Ball Valve) là loại van bi sử dụng bộ truyền động bằng khí nén để vận hành cơ cấu đóng/mở thay cho tay gạt thủ công.

Khi khí nén được cấp vào bộ truyền động, lực khí sẽ tác động lên piston hoặc cánh quạt bên trong, biến chuyển động thẳng hoặc xoay thành lực quay trục van, từ đó điều khiển viên bi bên trong thay đổi trạng thái đóng hoặc mở.

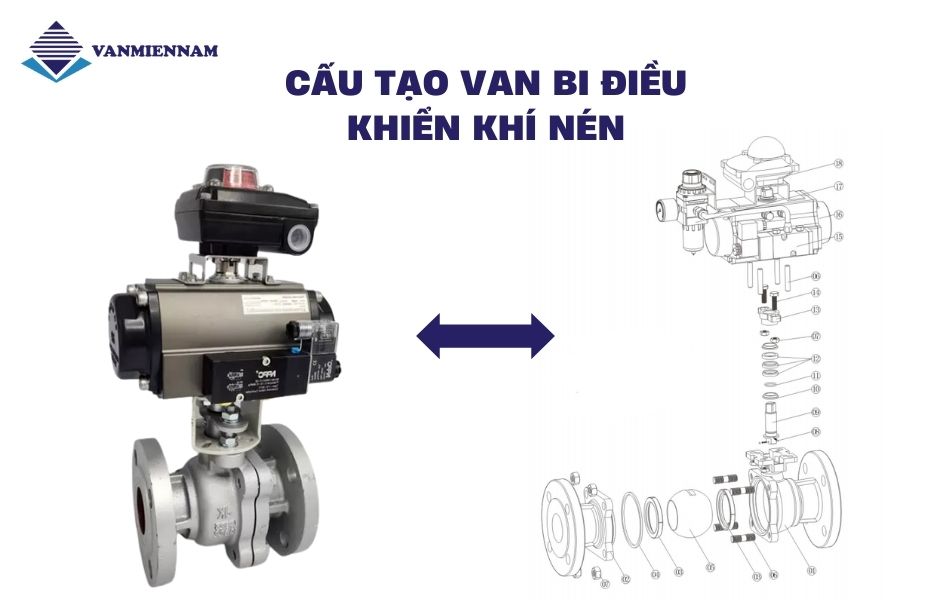

Thành phần cấu tạo van bi điều khiển khí nén

Một bộ van bi điều khiển khí nén hoàn chỉnh gồm hai phần chính: thân van bi và bộ truyền động khí nén. Mỗi phần có cấu tạo và vai trò riêng biệt:

Thân van bi

Đây là bộ phận tiếp xúc trực tiếp với lưu chất, chịu áp lực và nhiệt độ của hệ thống. Cấu tạo gồm:

• Thân van: Kết cấu chắc chắn, bảo vệ các chi tiết bên trong.
• Bi van: Hình cầu, khoan lỗ xuyên tâm, thường làm bằng inox hoặc nhựa để đảm bảo độ kín.
• Gioăng làm kín (Seat): PTFE (Teflon), EPDM hoặc Viton, chống rò rỉ lưu chất.
• Trục van (Stem): Kết nối giữa bi và bộ truyền động, truyền mô-men xoắn.
• Bạc đỡ & vòng đệm: Giảm ma sát và chống rò rỉ trục.

Bộ truyền động khí nén (Pneumatic Actuator)

Bộ truyền động khí nén chính là thành phần tạo “sức mạnh” cho van bi, giúp van vận hành hoàn toàn tự động mà không cần can thiệp thủ công. Gồm bộ phận:

• Vỏ ngoài: Chế tạo từ hợp kim nhôm đúc nguyên khối, bên ngoài phủ sơn tĩnh điện hoặc anod hóa, đảm bảo khả năng chống ăn mòn, chịu va đập và kéo dài tuổi thọ.
• Piston kép: Hai piston đối xứng di chuyển khi khí nén đi vào, tạo lực xoay mạnh mẽ và ổn định.
• Trục truyền động: Liên kết trực tiếp với trục van bi, đảm bảo truyền lực chính xác.
• Lò xo hồi vị (chỉ có ở loại tác động đơn): Giúp đưa van về vị trí đóng khi ngắt khí, phù hợp cho các hệ thống yêu cầu an toàn khi mất áp.
• Vòng đệm và phớt kín: Giúp ngăn rò rỉ khí và tăng hiệu quả truyền động.

Cách hoạt động chi tiết của van bi khí nén điều khiển

Van bi điều khiển khí nén hoạt động dựa trên năng lượng từ khí nén được cấp vào bộ truyền động (actuator). Bộ khí này sẽ chuyển đổi áp suất khí thành lực cơ học để xoay trục van và điều khiển viên bi bên trong.

Ở trạng thái mở, lỗ khoan xuyên qua viên bi trùng với hướng dòng chảy, cho phép lưu chất đi qua dễ dàng; ngược lại, khi ở trạng thái đóng, viên bi xoay vuông góc để chặn hoàn toàn dòng chảy.

Đối với bộ tác động kép, khí nén được cấp luân phiên vào hai cửa để mở hoặc đóng van; còn với bộ tác động đơn (spring return), khi ngừng cấp khí, lực đàn hồi từ lò xo sẽ tự động đưa van về trạng thái ban đầu. Cơ chế này giúp van vận hành nhanh, chính xác và ổn định trong nhiều điều kiện làm việc khác nhau.

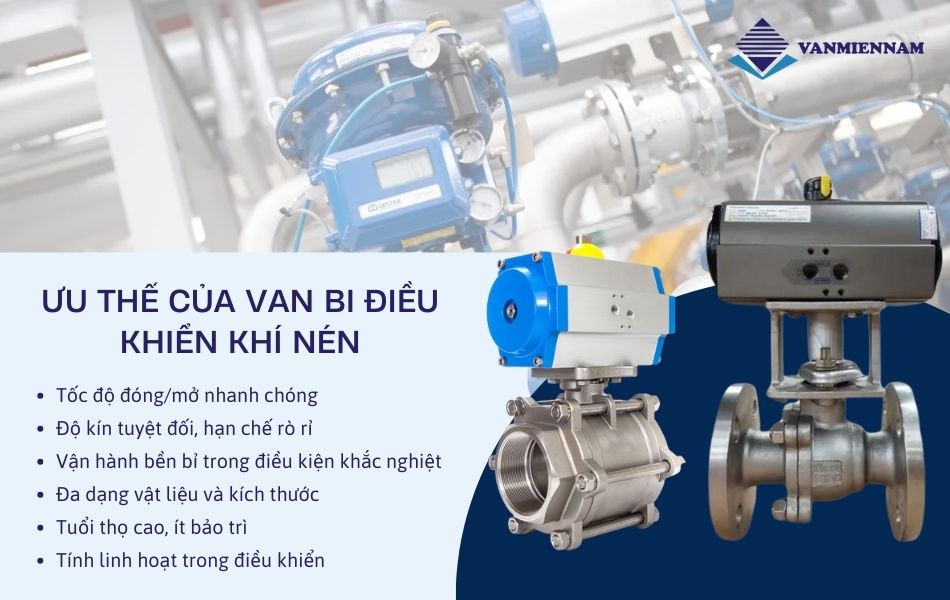

Ưu thế kỹ thuật của van bi điều khiển tự động bằng khí nén

Van bi điều khiển khí nén được nhiều doanh nghiệp lựa chọn không chỉ vì khả năng vận hành tự động mà còn nhờ hàng loạt lợi thế vượt trội sau:

• Tốc độ đóng/mở nhanh chóng: Nhờ lực tác động mạnh từ khí nén, thời gian vận hành van thường chỉ từ 1–3 giây, phù hợp với các hệ thống yêu cầu phản ứng nhanh.
• Độ kín tuyệt đối, hạn chế rò rỉ: Cấu trúc bi xoay 90° kết hợp gioăng làm kín chất lượng cao (PTFE, EPDM…) giúp lưu chất không bị thất thoát ngay cả trong điều kiện áp lực lớn.
• Vận hành bền bỉ trong điều kiện khắc nghiệt: Chịu được áp suất cao, nhiệt độ lớn cùng khả năng chống ăn mòn từ hóa chất, nước biển và các dung dịch axit hoặc kiềm.
• Đa dạng vật liệu và kích thước: Từ inox, thép, đồng cho đến nhựa PVC/CPVC, đáp ứng nhiều nhu cầu từ dân dụng đến công nghiệp nặng.
• Tuổi thọ cao, ít bảo trì: Kết cấu đơn giản, bền bỉ; bộ truyền động khí nén không sinh nhiệt và ít hao mòn, giúp giảm chi phí bảo dưỡng.
• Tính linh hoạt trong điều khiển: Có thể kết hợp với van điện từ, bộ điều khiển tuyến tính, công tắc giới hạn… để tạo thành hệ thống tự động hóa hoàn chỉnh.

Các lĩnh vực sử dụng phổ biến của Van bi điều khiển khí nén

Với khả năng vận hành nhanh, độ kín cao và chịu được nhiều điều kiện khắc nghiệt, van bi điều khiển khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp nặng đến các hệ thống dân dụng. Một số điều kiện làm việc điển hình như:

• Ngành xử lý nước và nước thải: Dùng để đóng/mở hoặc điều tiết dòng nước trong các trạm xử lý, hệ thống cấp nước đô thị, nhà máy lọc nước.
• Công nghiệp hóa chất và dược phẩm: Phù hợp để kiểm soát các loại hóa chất, dung môi, axit, kiềm… nhờ khả năng chống ăn mòn và độ kín tuyệt đối.
• Ngành thực phẩm – đồ uống: Được sử dụng trong dây chuyền sản xuất bia, nước giải khát, sữa, dầu ăn… đảm bảo an toàn vệ sinh nhờ vật liệu inox hoặc nhựa đạt chuẩn.
• Dầu khí và năng lượng: Điều khiển lưu lượng dầu, khí đốt, hơi nóng trong nhà máy lọc dầu, nhà máy nhiệt điện hoặc giàn khoan.
• Ngành đóng tàu và hàng hải: Quản lý lưu chất trong hệ thống cấp nước biển, nhiên liệu, hoặc xả thải trên tàu.

Nhờ tính linh hoạt và độ tin cậy cao, van bi điều khiển khí nén gần như có mặt ở hầu hết các hệ thống yêu cầu tự động hóa đóng/mở lưu chất.

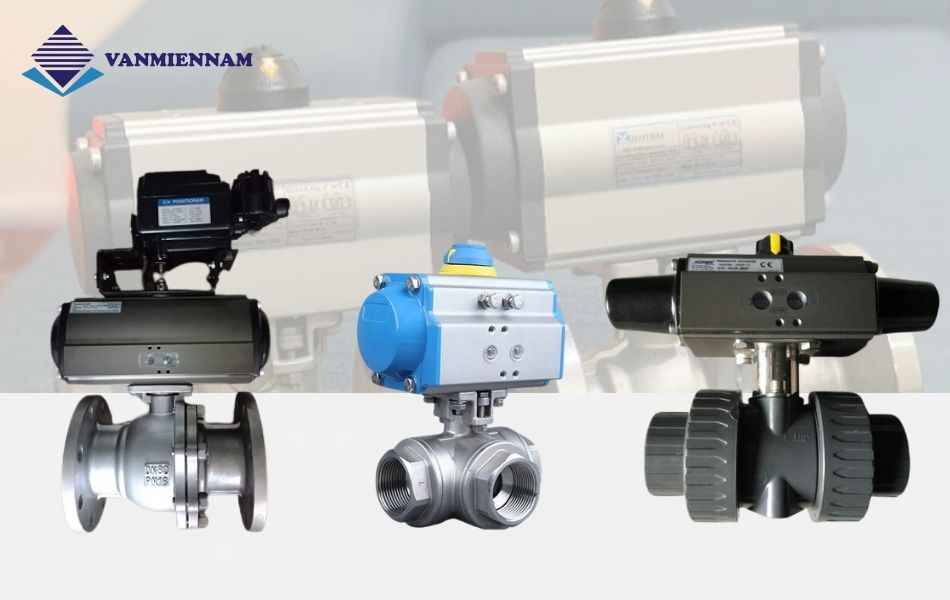

Phân loại van bi điều khiển khí nén

Van bi khí nén được chia thành nhiều loại dựa trên cấu tạo, kiểu hoạt động và chức năng điều khiển. Việc phân loại rõ ràng giúp người dùng dễ chọn đúng sản phẩm phù hợp với nhu cầu.

Theo cơ chế truyền động và điều khiển

• Van bi khí nén tác động đơn (Spring Return): Chỉ cấp khí nén một lần để mở van, khi ngắt nguồn khí, lò xo sẽ tự động đẩy van về vị trí đóng.
• Van bi khí nén tác động kép (Double Acting): Cần phải cấp khí hai lần cho cả hai chiều đóng và mở van.

• Van bi khí nén on/off: Chỉ có hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn, không điều tiết lưu lượng.
• Van bi khí nén tuyến tính:  Cho phép điều chỉnh góc mở của bi van để thay đổi lưu lượng dòng chảy nhờ sử dụng bộ điều khiển tuyến tính (Positioner).

Theo cấu tạo và số cửa

• Van bi 2 ngã khí nén: Dòng chảy đi qua một đường thẳng, đóng/mở nhanh, đây là dòng phổ biến nhất.
• Van bi 3 ngã khí nén:  Có thể phân nhánh hoặc trộn dòng chảy, dạng chữ T hoặc chữ L. Phù hợp cho các hệ thống phân phối hoặc phối trộn lưu chất.

Theo vật liệu chế tạo

• Van bi inox khí nén: Chống ăn mòn tốt, chịu được nhiệt độ và áp suất cao.
• Van bi nhựa khí nén (PVC, CPVC, PP): Chống ăn mòn hóa chất mạnh, trọng lượng nhẹ, giá thành thấp.
• Van bi thép, đồng khí nén: Chịu áp lực cao, phù hợp môi trường công nghiệp nặng hoặc nhiệt độ cao.

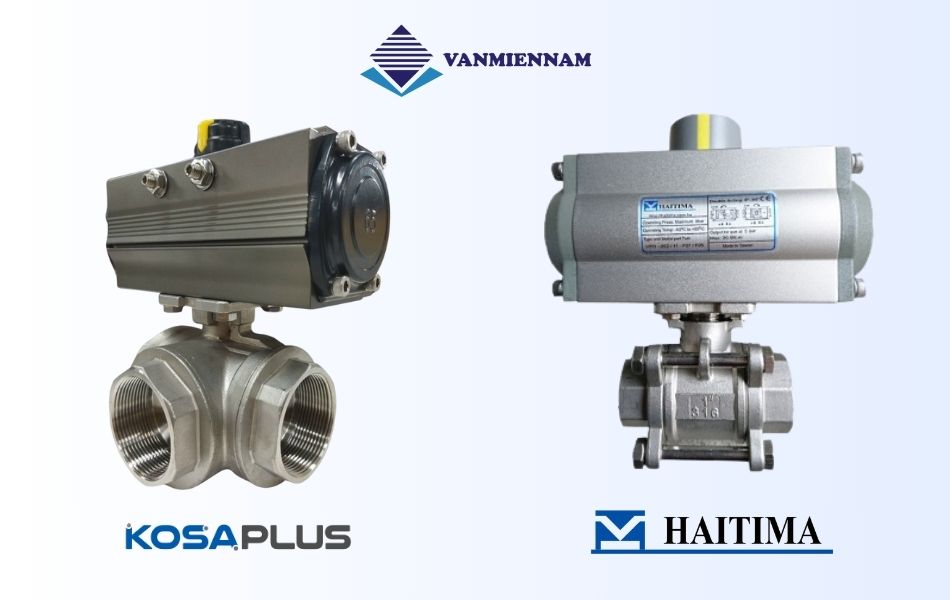

Các thương hiệu van bi điều khiển khí nén tại Van Miền Nam

Tại Van Miền Nam, chúng tôi phân phối đa dạng các dòng van bi điều khiển khí nén đến từ những thương hiệu hàng đầu thế giới, đảm bảo chất lượng, độ bền và tính ổn định cao. Nổi bật trong số đó là:

Van bi điều khiển khí nén Kosaplus – Thương hiệu Hàn Quốc uy tín

• Bộ truyền động khí nén thiết kế nhỏ gọn, vỏ hợp kim nhôm sơn tĩnh điện chống ăn mòn.
• Hoạt động bền bỉ, chịu được môi trường khắc nghiệt, tuổi thọ cao.
• Có đủ phiên bản tác động đơn và tác động kép, hỗ trợ cả chế độ on/off và tuyến tính.
• Tương thích nhiều loại van bi: inox, thép, nhựa, 2 ngã, 3 ngã.

Van bi điều khiển khí nén Haitima – Chất lượng Đài Loan, giá cạnh tranh

• Bộ truyền động được gia công chính xác, hoạt động ổn định, lực đóng/mở mạnh.
• Giá thành hợp lý hơn so với các thương hiệu châu Âu hoặc Nhật Bản, phù hợp cho nhiều dự án.
• Có nhiều tùy chọn kích thước từ DN15 – DN200, đáp ứng đa dạng nhu cầu.
• Hỗ trợ cả van bi inox, van bi nhựa, và van bi 3 ngã.

Bảng giá tham khảo van bi điều khiển khí nén tại Van Miền Nam

Giá van bi điều khiển bằng khí nén phụ thuộc vào nhiều yếu tố như kích thước, vật liệu chế tạo, loại bộ truyền động (tác động đơn hoặc kép), thương hiệu và phụ kiện đi kèm (positioner, Limit Switch Box,…). Dưới đây là bảng giá tham khảo tại Van Miền Nam để bạn có cái nhìn tổng quan:

Loại van	Vật liệu	Kích thước	Bộ truyền động	Thương hiệu	Giá tham khảo (VNĐ)
Van bi khí nén on/off	Inox 304	DN15 – DN50	Tác động kép	Kosaplus	2.600.000 – 4.900.000
Van bi khí nén on/off	Inox 316	DN15 – DN100	Tác động đơn	Haitima	3.100.000 – 8.500.000
Van bi khí nén tuyến tính	Inox 304	DN15 – DN100	Tác động kép	Kosaplus	6.800.000 – 15.500.000
Van bi 3 ngã khí nén	Inox 304	DN15 – DN50	Tác động kép	Haitima	4.200.000 – 9.800.000
Van bi nhựa khí nén	PVC/CPVC	DN15 – DN100	Tác động kép	Haitima	1.900.000 – 6.200.000
Bộ Limit Switch Box				Kosaplus	500.000
Bộ tuyến tính Positioner				Kosaplus	10.000.000

Lưu ý: Van Miền Nam có chính sách chiết khấu đặc biệt cho đơn hàng số lượng lớn và dự án.

Nên chọn mua van bi khí nén điều khiển tại đâu?

Nếu bạn đang tìm kiếm van bi điều khiển khí nén chất lượng cao, hoạt động bền bỉ và giá cả hợp lý, thì Van Miền Nam chính là địa chỉ đáng tin cậy. Với nhiều năm kinh nghiệm cung cấp thiết bị công nghiệp, chúng tôi cam kết mang đến:

• Sản phẩm chính hãng 100% từ các thương hiệu uy tín như Kosaplus (Hàn Quốc) và Haitima (Đài Loan).
• Hàng luôn có sẵn với đầy đủ kích thước, vật liệu, loại bộ truyền động (tác động đơn, tác động kép, tuyến tính).
• Giá cạnh tranh cùng chính sách chiết khấu hấp dẫn cho đơn hàng số lượng lớn và dự án.
• Dịch vụ tư vấn kỹ thuật chuyên sâu, giúp bạn lựa chọn giải pháp tối ưu cho từng hệ thống.
• Giao hàng nhanh toàn quốc, hỗ trợ lắp đặt và hướng dẫn vận hành tận nơi (nếu cần).

Hãy liên hệ ngay với Van Miền Nam: 0928.613.555 để nhận báo giá chi tiết và được tư vấn giải pháp van bi khí nén phù hợp nhất cho nhu cầu của bạn.
