Van cổng (Gate Valve) là thiết bị đóng ngắt dòng chảy mà bạn có thể bắt gặp thường xuyên trong hầu hết các hệ thống công nghiệp hiện nay như hệ thống cấp thoát nước, phòng cháy chữa cháy, hóa chất, dầu khí và xử lý nước thải.

Không giống như van bướm hay van bi, van cổng hoạt động theo nguyên lý nâng/hạ cánh cổng để mở hoặc đóng dòng chảy. Chính vì vậy, nó đặc biệt hiệu quả trong các hệ thống yêu cầu dòng chảy thẳng và không bị rò rỉ khi đóng kín.

Vanmiennam.com chúng tôi cung cấp đa dạng các dòng van cổng, từ loại phổ thông đến cao cấp, từ cơ đến tự động hóa, cam kết chất lượng, sẵn hàng và hỗ trợ kỹ thuật tận tâm.

Van cổng là gì?

Van cổng là một thiết bị cơ học dùng để đóng mở hoàn toàn dòng chảy trong đường ống bằng cách nâng hoặc hạ một cánh cổng. Khi van được mở hoàn toàn, dòng lưu chất sẽ đi qua mà không gặp trở ngại, giúp giảm tổn thất áp suất. Khi đóng lại, cánh cổng sẽ chắn ngang dòng chảy và tạo độ kín gần như tuyệt đối. Chính vì thế, van cổng thường được sử dụng ở những vị trí cần đóng/mở ít nhưng yêu cầu hiệu suất cao và độ bền lâu dài.

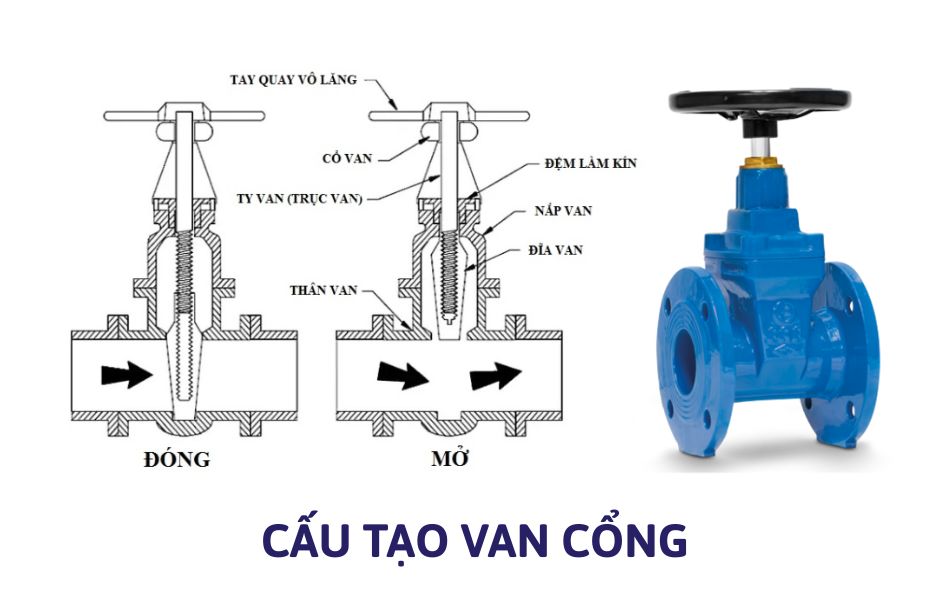

Cấu tạo van cổng

Van cổng sở hữu cấu trúc đơn giản nhưng lại cực kỳ hiệu quả trong kiểm soát dòng chảy. Tùy thuộc vào kiểu van và môi trường sử dụng, các chi tiết có thể thay đổi, nhưng về cơ bản một chiếc van cổng tiêu chuẩn bao gồm:

• Thân van (Body): Phần chính bao bọc và chịu áp lực dòng lưu chất, thường đúc bằng gang, inox hoặc thép. Thiết kế dày dặn, chịu được áp lực cao và chống ăn mòn tốt.
• Nắp van (Bonnet): Gắn liền với thân bằng bu lông hoặc hàn kín. Nắp có thể tháo rời để bảo trì nội bộ.
• Đĩa van / Cánh cổng (Gate/Disc): Là bộ phận chính dùng để chắn hoặc mở dòng chảy. Có thể là dạng tròn hoặc vuông, tùy vào thiết kế và ứng dụng. Cánh cổng chuyển động lên/xuống theo phương thẳng đứng, tạo độ kín tuyệt đối khi đóng.
• Ty van (Stem): Kết nối giữa bộ điều khiển và đĩa van, truyền động lực để nâng/hạ cánh cổng.
• Gioăng làm kín (Gasket/Seal): Được bố trí ở các vị trí kết nối như giữa thân và nắp, hoặc quanh trục van để ngăn rò rỉ.
• Bộ phận điều khiển: Có thể là tay quay, mô tơ điện, bộ truyền động khí nén hoặc kết hợp tín hiệu giám sát từ xa.

Ngoài ra, một số loại van cổng cao cấp còn tích hợp:

• Vòng đệm dẫn hướng: Giúp đĩa van di chuyển chính xác.
• Cửa sổ quan sát hoặc cảm biến vị trí: Cho phép theo dõi trạng thái vận hành.

Sự đơn giản trong cấu tạo giúp van cổng dễ bảo trì, thay thế và đặc biệt là vận hành bền bỉ trong thời gian dài.

Phân loại van cổng phổ biến

Van cổng có thể được phân loại dựa trên hai tiêu chí chính: chất liệu chế tạo và phương thức vận hành. Dưới đây là hai nhóm phân loại giúp người dùng dễ dàng chọn lựa sản phẩm phù hợp với nhu cầu.

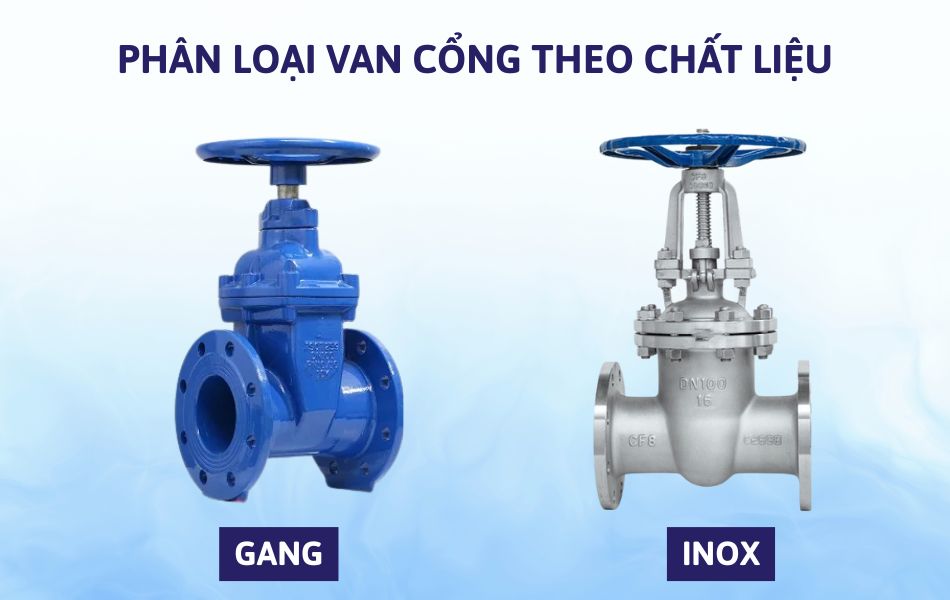

Phân loại van cổng theo chất liệu

Có 2 chất liệu chính mà rất được các nhà máy ưa chuộng để sản xuất van cổng đó là:

Van cổng gang – Giá tốt, dễ ứng dụng

Là loại phổ biến nhất trong hệ thống nước sạch, PCCC và công trình dân dụng. Với chi phí đầu tư thấp, độ bền cao và khả năng chịu áp suất ổn định, loại van này phù hợp với nhiều môi trường không ăn mòn.

• Ứng dụng: Nhà máy nước, hệ thống cấp thoát nước, PCCC.
• Ưu điểm: Giá rẻ, dễ thay thế, độ kín cao.

Van cổng inox – Chống ăn mòn, dùng cho môi trường khắc nghiệt

Được làm từ thép không gỉ (Inox 304, 316), thích hợp trong môi trường hóa chất, nước biển hoặc thực phẩm.

• Ứng dụng: Nhà máy xử lý nước thải, thực phẩm, hóa chất.
• Ưu điểm: Kháng hóa chất, bền bỉ, không rỉ sét.

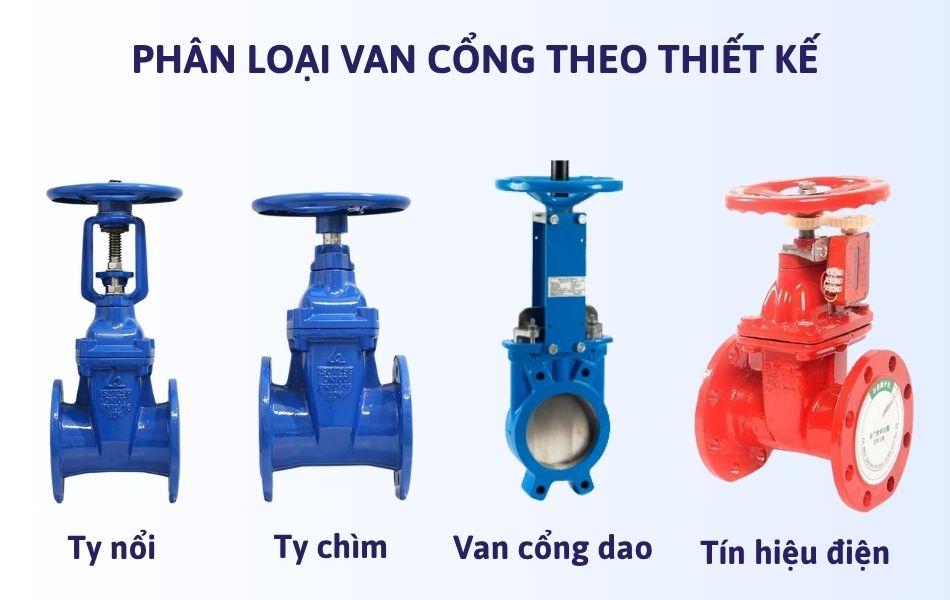

Phân loại van cổng theo thiết kế

Tùy theo mục đích và nhu cầu sử dựng có thể chia van cổng thành những loại sau:

Van cổng ty nổi – Dễ quan sát trạng thái vận hành

Van cổng ty nổi là dòng van được thiết kế với trục van (ty) nằm hoàn toàn bên ngoài thân van. Khi vận hành, ty van sẽ dịch chuyển lên xuống theo hành trình của đĩa van, giúp người dùng dễ dàng nhận biết trạng thái đóng/mở chỉ bằng quan sát trực tiếp.

Ưu điểm:

• Quan sát trạng thái đóng/mở dễ dàng, không cần thiết bị hỗ trợ.
• Dễ bảo dưỡng, sửa chữa ty và đĩa van.
• Thích hợp trong các hệ thống cần vận hành thường xuyên.

Nhược điểm:

• Chiều cao lắp đặt lớn, không phù hợp với không gian chật hẹp.
• Ty van tiếp xúc với môi trường bên ngoài, cần bảo vệ tránh bụi bẩn, ăn mòn.

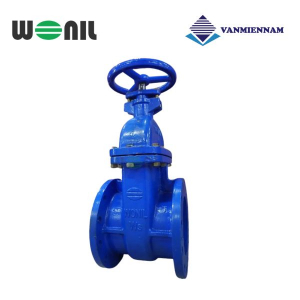

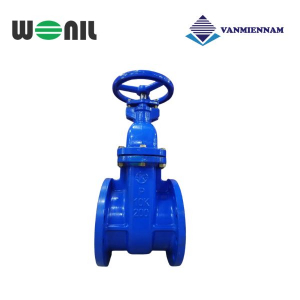

Van cổng ty chìm – Gọn gàng, phù hợp không gian hẹp

Van cổng ty chìm là loại van có trục (ty) nằm hoàn toàn bên trong thân van. Khi vận hành, đĩa van chuyển động lên xuống bên trong thân mà không làm thay đổi chiều cao bên ngoài, giúp tiết kiệm không gian lắp đặt.

Ưu điểm:

• Thiết kế gọn gàng, tối ưu cho không gian hẹp hoặc lắp đặt ngầm.
• Ty van được bảo vệ, hạn chế ăn mòn và bám bẩn.
• Độ an toàn cao trong môi trường ngoài trời hoặc ẩm ướt.

Nhược điểm:

• Không quan sát được trạng thái vận hành trực tiếp.
• Bảo trì và kiểm tra vận hành phức tạp hơn so với van ty nổi.

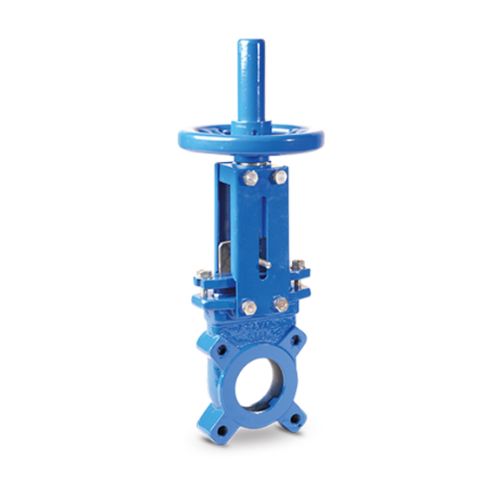

Van cổng dao – Chuyên dụng cho lưu chất đặc, bùn, sệt

Van cổng dao (Knife Gate Valve) là dòng van chuyên biệt được thiết kế để xử lý các môi chất có độ nhớt cao, chứa cặn hoặc sợi như bùn, nước thải công nghiệp, bột giấy, xi măng lỏng… Đặc trưng của van là cánh cổng dạng bản mỏng, sắc như lưỡi dao, có khả năng “cắt xuyên” qua lưu chất đặc mà các loại van thông thường khó vận hành hiệu quả.

Cơ chế đóng mở của van cổng dao diễn ra theo phương thẳng đứng, đĩa van được ép sát vào ghế van để tạo độ kín. Một số mẫu cao cấp còn được tích hợp hệ thống xả đáy hoặc cơ cấu tự làm sạch nhằm tăng tuổi thọ và giảm kẹt cứng.

Ứng dụng: Ngành giấy, khai khoáng, xử lý bùn, nước thải công nghiệp, thực phẩm sệt.

Ưu điểm:

• Vận hành tốt với lưu chất đặc, nhiều cặn.
• Thiết kế gọn nhẹ, dễ lắp đặt và bảo trì.
• Đa dạng kích cỡ và kiểu điều khiển (tay quay, khí nén, điện).

Nhược điểm:

• Không thích hợp cho môi trường có áp lực cao.
• Cần chọn đúng vật liệu để tránh mài mòn nhanh.

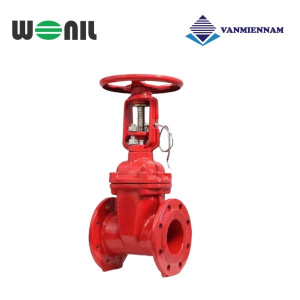

Van cổng tín hiệu điện – Tự động hóa, giám sát dễ dàng

Van cổng tín hiệu điện là phiên bản hiện đại của van cổng, được tích hợp thêm công tắc hành trình (limit switch) hoặc cảm biến để truyền tín hiệu trạng thái (đóng/mở) về tủ điều khiển trung tâm hoặc hệ thống SCADA. Loại van này giúp người vận hành dễ dàng giám sát và điều phối toàn bộ hệ thống từ xa mà không cần kiểm tra trực tiếp từng van tại hiện trường.

Van cổng tín hiệu điện thường đi kèm với tay quay truyền thống để sử dụng trong trường hợp mất nguồn điện hoặc vận hành thủ công. Một số mẫu cao cấp có thể tích hợp thêm mô tơ điều khiển điện, giúp đóng/mở tự động theo tín hiệu đầu vào.

Ứng dụng: Hệ thống phòng cháy chữa cháy (PCCC), nhà máy xử lý nước, tòa nhà thông minh, dây chuyền sản xuất tự động hóa.

Ưu điểm:

• Dễ dàng giám sát trạng thái vận hành từ xa.
• Tăng cường độ an toàn và tính kiểm soát hệ thống.
• Linh hoạt kết nối với các hệ thống điều khiển tự động tiên tiến.

Nhược điểm:

• Chi phí cao hơn so với van cơ thông thường.
• Cần nguồn điện và hệ thống dây dẫn tín hiệu.

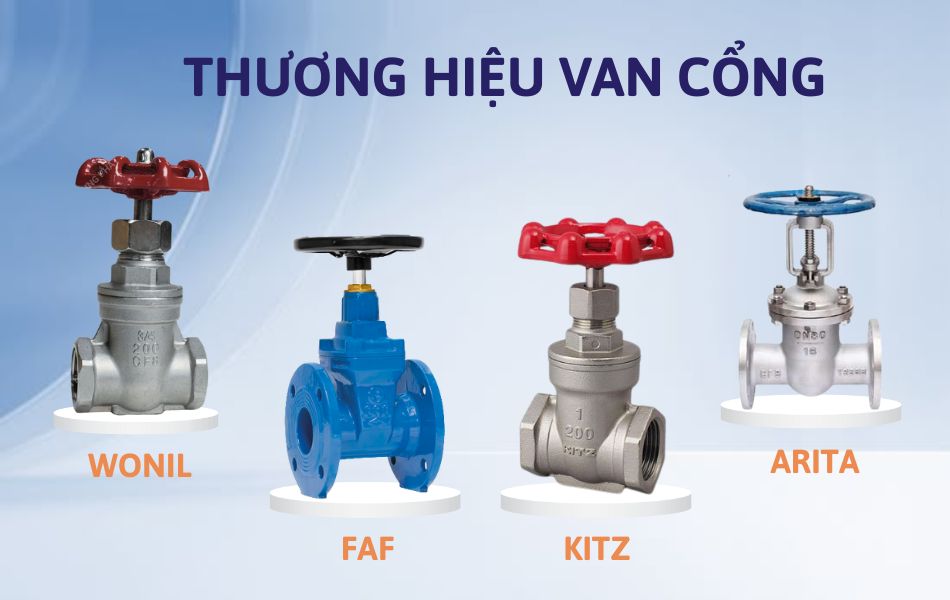

Các thương hiệu van cổng được ưa chuộng hiện nay

Khi lựa chọn van cổng, ngoài việc quan tâm đến cấu tạo, chất liệu hay phương thức điều khiển, thương hiệu cũng là yếu tố then chốt quyết định độ bền, độ kín và tính an toàn trong vận hành. Dưới đây là một số thương hiệu van cổng được tin dùng tại Việt Nam và quốc tế:

• Wonil (Hàn Quốc): Nổi bật với van gang, van inox và các dòng van điều khiển tự động. Độ hoàn thiện cao, vận hành ổn định, giá thành hợp lý trong phân khúc trung và cao cấp.
• FAF (Thổ Nhĩ Kỳ): Với gần 40 năm trong ngành van công nghiệp, đây là một trong những thương hiệu van đến từ Châu Âu được tin dùng cho các dự án nhà máy nước trên toàn quốc.
• KITZ (Nhật Bản): Thương hiệu danh tiếng với các dòng van công nghiệp chất lượng cao. Van cổng KITZ thường dùng trong các nhà máy nước, hóa chất và thực phẩm với yêu cầu nghiêm ngặt.
• ARITA (Malaysia): Được sử dụng phổ biến trong hệ thống PCCC, cấp thoát nước dân dụng nhờ mức giá cạnh tranh và chất lượng ổn định.
• Emico (Đài Loan): Thương hiệu chuyên về van gang và van cổng dao, được ưa chuộng tại các công trình dân dụng và công nghiệp nhẹ.

Tại vanmiennam.com, chúng tôi cam kết cung cấp các thương hiệu chính hãng, đầy đủ chứng chỉ CO/CQ và bảo hành rõ ràng. Khách hàng có thể lựa chọn theo cả nhu cầu kỹ thuật và ngân sách cụ thể.

Tham khảo báo giá van cổng và yếu tố ảnh hưởng tới giá

Việc xác định giá van cổng phụ thuộc vào nhiều yếu tố kỹ thuật và điều kiện thực tế. Sau đây là những yếu tố then chốt có thể tác động đáng kể đến mức giá của van cổng:

• Chất liệu chế tạo: Gang có giá mềm hơn so với inox
• Kiểu điều khiển: Van cổng ti nổi/ti chìm có giá tốt hơn van cổng tín hiệu điện
• Kích thước (DN): Van càng lớn (DN100 trở lên) thì vật liệu, chi phí vận chuyển và chế tạo càng cao.
• Thương hiệu & xuất xứ: Các thương hiệu đến từ Hàn Quốc, Châu Âu, Nhật Bản có giá cao hơn Trung Quốc hoặc Việt Nam do độ hoàn thiện và chứng chỉ đi kèm.

Tham khảo bảng giá van cổng dưới đây:

Loại van cổng	Giá tham khảo (VNĐ)
Van cổng gang DN50	400.000 – 700.000
Van cổng gang ty nổi DN100	1.200.000 – 2.000.000
Van cổng inox DN80	2.000.000 – 3.500.000
Van cổng dao DN150	3.500.000 – 6.000.000
Van cổng tín hiệu điện	4.000.000 – 7.000.000

Lưu ý: Đối với các dự án lớn hoặc yêu cầu kỹ thuật đặc biệt, giá có thể điều chỉnh theo khối lượng, điều kiện giao hàng và các tiêu chuẩn kỹ thuật kèm theo.

Van Miền Nam – Phân phối van cổng chính hãng

Tại Van Miền Nam, chúng tôi không chỉ cung cấp đầy đủ các loại van cổng với nhiều chủng loại, kích thước và tiêu chuẩn kết nối khác nhau, mà còn là đối tác phân phối uy tín của nhiều thương hiệu van công nghiệp hàng đầu thế giới. Sản phẩm luôn có sẵn số lượng lớn, đảm bảo chất lượng, nguồn gốc rõ ràng, đầy đủ giấy tờ CO-CQ và hỗ trợ kiểm định theo yêu cầu.

Với đội ngũ kỹ thuật am hiểu sản phẩm, tư vấn tận tâm và chính sách giá cạnh tranh, Van Miền Nam cam kết mang đến giải pháp tối ưu cho mọi công trình từ dân dụng đến công nghiệp. Dịch vụ giao hàng linh hoạt, hỗ trợ kỹ thuật trọn đời cũng là điểm cộng khiến khách hàng tin tưởng đồng hành lâu dài.

Gọi ngay hotline 0928.613.555 để được tư vấn kỹ thuật và nhận báo giá nhanh chóng!
