Đồng hồ đo áp suất khí nén là gì? Cấu tạo, Đặc điểm và Ứng dụng thực tế

Đồng hồ đo áp suất khí nén là thiết bị dùng để đo áp suất trong đường ống trong các hệ thống khí nén hay các hệ thống sản xuất công nghiệp sử dụng khí. Thiết bị giúp người vận hành theo dõi và kiểm soát áp suất chính xác và hiệu quả. Vậy đồng hồ áp suất khí nén là gì? Có những phân loại nào? Giá bao nhiêu? Hãy cùng Van Miền Nam tìm hiểu trong bài viết dưới đây nhé!

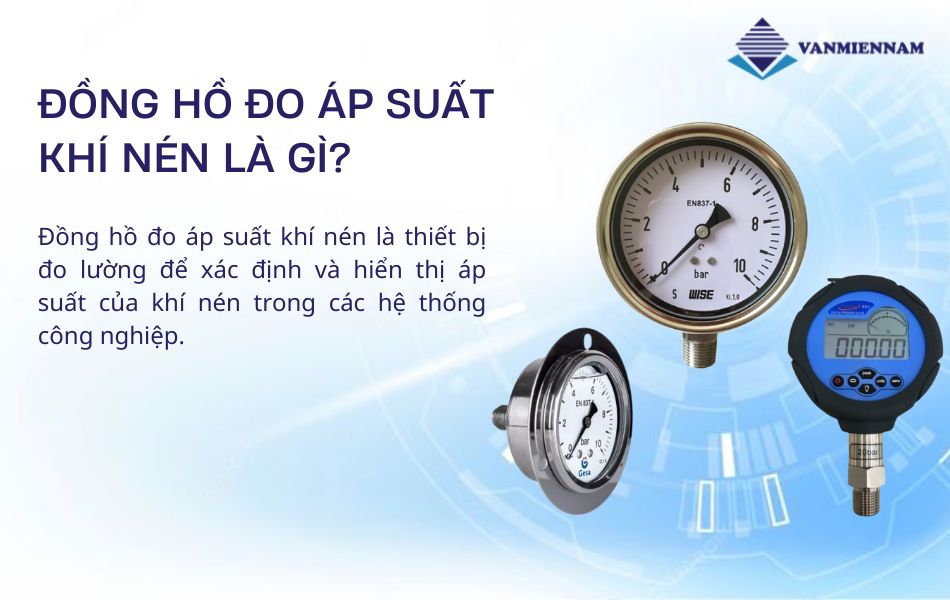

Đồng hồ đo áp suất khí nén là gì?

Đồng hồ đo áp suất khí nén (tên tiếng Anh Air Pressure Gauge) là thiết bị đo lường được sử dụng để theo dõi và hiển thị mức áp suất của khí nén trong các hệ thống kỹ thuật. Kết quả đo được sẽ được hiển thị trực quan và chính xác trên màn hình, giúp người vận hành có thể kiểm soát tình trạng làm việc của hệ thống, đảm bảo quá trình vận hành diễn ra ổn định, an toàn và hạn chế các sự cố phát sinh do áp suất vượt hoặc thấp hơn mức cho phép.

Đồng hồ được sản xuất với nhiều chủng loại khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng. Các dòng sản phẩm phổ biến có thể kể đến như đồng hồ đo áp suất cơ dạng kim, đồng hồ có dầu, đồng hồ đo áp suất điện tử và dạng không có dầu. Sản phẩm có dải kích thước từ 40mm, 50mm, 63mm, 100mm, 150mm…với dải đo lên đến 400 bar cho phép sử dụng trong nhiều hệ thống công nghiệp như hệ thống máy nén khí, bình tích áp, dây chuyền sản xuất công nghiệp, xưởng cơ khí, các hệ thống tự động hóa…

Thông số kỹ thuật đồng hồ đo áp suất khí nén

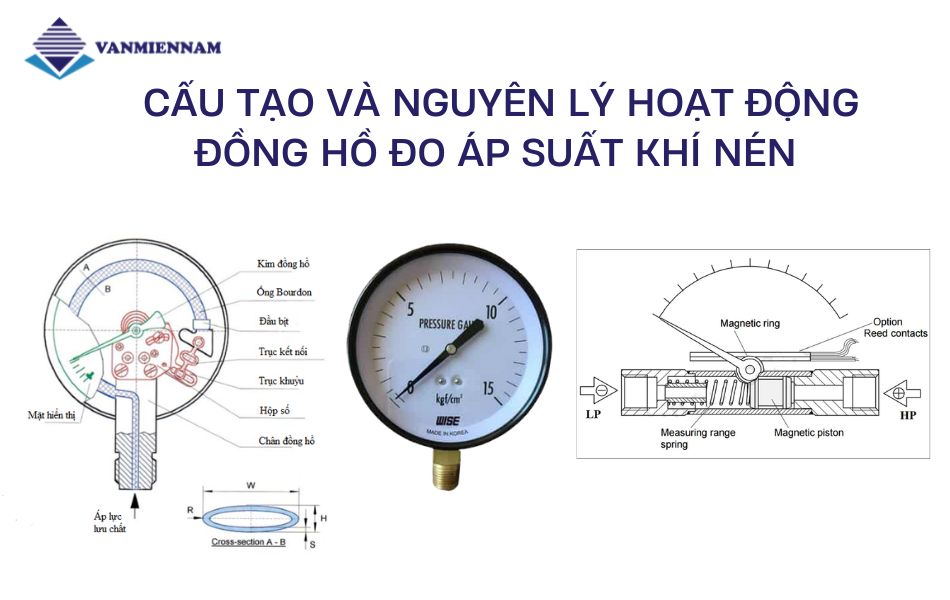

Cấu tạo đồng hồ đo áp suất khí nén

Đồng hồ đo áp suất khí nén là thiết bị đo lường áp suất hoạt động dựa trên sự biến dạng cơ học hoặc tín hiệu cảm biến điện tử. Trong đó, phổ biến nhất là đồng hồ đo áp suất cơ sử dụng ống Bourdon. Đồng hồ đo áp suất khí nén thường bao gồm các bộ phận chính sau:

• Thân đồng hồ được chế tạo từ các vật liệu như inox, thép không gỉ hoặc thép mạ crom, có khả năng chịu áp lực cao và chống ăn mòn tốt. Thân đồng hồ được thiết kế dạng kín nhằm bảo vệ các bộ phận bên trong, đồng thời có đầu ren kết nối để lắp đặt trực tiếp lên đường ống, máy nén khí hoặc bình tích áp.
• Bộ phận cảm biến áp suất (ống Bourdon) là bộ phận quan trọng nhất của đồng hồ, thường có dạng ống cong hình chữ C hoặc xoắn. Khi khí nén đi vào bên trong, áp suất tác động sẽ làm ống Bourdon giãn ra hoặc co lại theo mức áp suất, tạo ra chuyển động cơ học tỷ lệ với áp suất đo được.
• Cơ cấu truyền động gồm các bánh răng, trục và lò xo, có nhiệm vụ khuếch đại và truyền chuyển động từ ống Bourdon đến kim chỉ thị. Cơ cấu này được gia công chính xác nhằm đảm bảo kim đồng hồ chuyển động mượt mà, hạn chế sai số trong quá trình đo.
• Mặt hiển thị và kim chỉ được đặt phía trước đồng hồ, trên đó hiển thị các thang đo áp suất như bar, psi, MPa… Mặt đồng hồ có thể là loại khô hoặc loại có dầu nhằm giảm rung lắc, giúp người dùng dễ dàng quan sát thông số áp suất trong quá trình vận hành.

Cách thức hoạt động đồng hồ đo áp suất khí nén

Đồng hồ đo áp suất khí nén hoạt động dựa trên nguyên lý biến dạng của ống Bourdon dưới tác động của áp suất khí nén. Khi khí nén được đưa vào bên trong đồng hồ, áp suất sẽ tác động trực tiếp lên ống Bourdon làm ống có xu hướng duỗi thẳng ra. Mức độ biến dạng của ống tỷ lệ thuận với áp suất khí nén trong hệ thống.

Chuyển động này sau đó được truyền qua cơ cấu bánh răng và trục quay, làm kim chỉ thị quay trên mặt đồng hồ. Kim sẽ dừng lại tại vị trí tương ứng với giá trị áp suất thực tế, giúp người vận hành dễ dàng theo dõi và kiểm soát áp suất khí nén trong hệ thống.

Đặc điểm của đồng hồ đo áp suất khí nén

Đồng hồ đo áp suất khí nén được sản xuất bởi nhiều thương hiệu uy tín như Wise, Wika, SMC…Với mẫu mã đa dạng, dải kích thước và dải đo rộng mang đến nhiều lựa chọn phù hợp cho hệ thống của quý khách. Khi sử dụng đồng hồ đo này còn mang đến nhiều tính năng vượt trội khác như:

• Chất liệu chế tạo đồng hồ đo áp suất khí nén từ vật liệu inox, thép không gỉ, mạ crom nên có độ bền cơ học cao, khả năng chống ăn mòn, gỉ sét hay oxy hóa tốt.
• Đồng hồ có cấu tạo đơn giản, thiết kế nhỏ gọn, chắc chắn với chân kết nối dạng chân đứng, chân sau cùng nhiều kích thước ren tiêu chuẩn khác nhau NPT/BSPT… cho phép lắp đặt nhanh chóng, dễ dàng trên đường ống, máy nén khí hoặc bình tích áp.
• Đồng hồ có dải đo áp suất rộng, đáp ứng nhiều mức áp suất từ thấp đến cao, cho khả năng đo lường chính xác và hoạt động ổn định ngay cả trong các hệ thống khí nén vận hành liên tục.
• Mặt hiển thị của đồng hồ gồm loại có dầu và không dầu, giúp giảm rung lắc, hạn chế sai số trong quá trình vận hành, đồng thời hỗ trợ người dùng dễ dàng quan sát thông số áp suất.
• Thiết bị có khả năng chịu rung và chống sốc áp tốt, góp phần nâng cao độ an toàn cho hệ thống và hạn chế hư hỏng khi áp suất thay đổi đột ngột.
• Một số dòng đồng hồ đo áp suất khí nén được tích hợp các tính năng nâng cao như hiển thị đa đơn vị đo, bảo vệ quá tải hoặc truyền tín hiệu đối với các mẫu điện tử, giúp tăng hiệu quả giám sát hệ thống và an toàn cao.

Phân loại đồng hồ đo áp suất khí nén hiện nay

Hiện nay, đồng hồ đo áp suất khí nén được thiết kế với nhiều mẫu mã và kiểu lắp đặt khác nhau. Cách phân biệt các loại đồng hồ đo áp suất khí nén chủ yếu dựa vào vị trí chân kết nối và đặc điểm cấu tạo mặt đồng hồ. Chi tiết như sau:

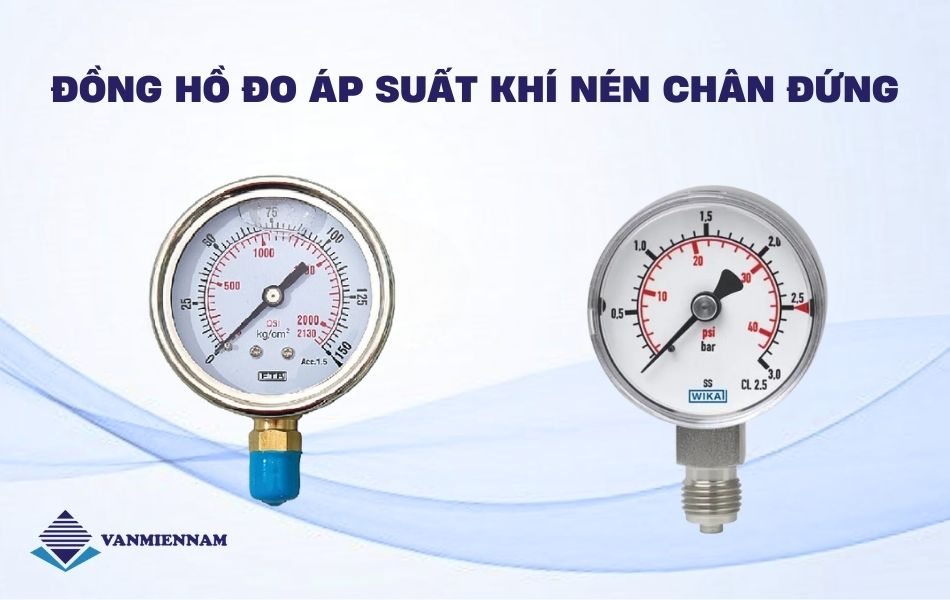

Đồng hồ đo áp suất khí nén chân đứng

Đồng hồ đo áp suất khí nén chân đứng được thiết kế với phần chân kết nối nằm ở phía dưới mặt đồng hồ và vuông góc với mặt hiển thị. Ưu điểm của thiết bị là dễ dàng lắp đặt trực tiếp trên đường ống, máy nén khí hoặc bình tích áp, giúp người vận hành quan sát nhanh giá trị áp suất tại vị trí đo. Đồng hồ chân đứng có đa dạng kích thước mặt và dải đo, phù hợp sử dụng trong các hệ thống khí nén công nghiệp và dân dụng.

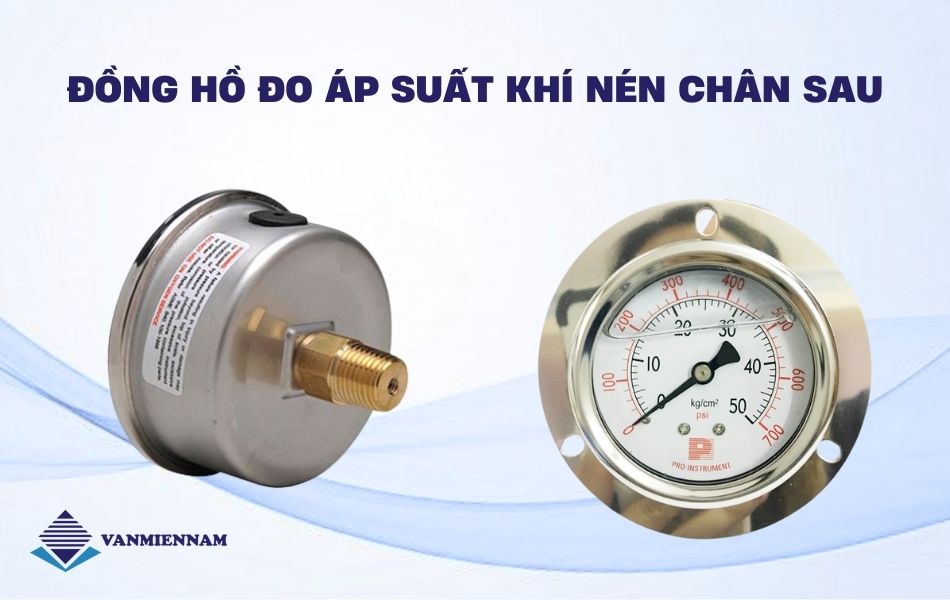

Đồng hồ đo áp suất khí nén chân sau

Đồng hồ đo áp suất khí nén chân sau là loại đồng hồ có phần chân kết nối được bố trí ở phía sau mặt hiển thị. Thiết kế này giúp thiết bị dễ dàng lắp đặt trên bảng điều khiển, tủ kỹ thuật hoặc mặt panel, tiết kiệm không gian và tăng tính thẩm mỹ cho hệ thống. Sản phẩm thường được chế tạo từ inox hoặc thép không gỉ, đảm bảo độ bền cao và khả năng làm việc ổn định trong các môi trường như khí nén, hơi nóng hoặc hóa chất.

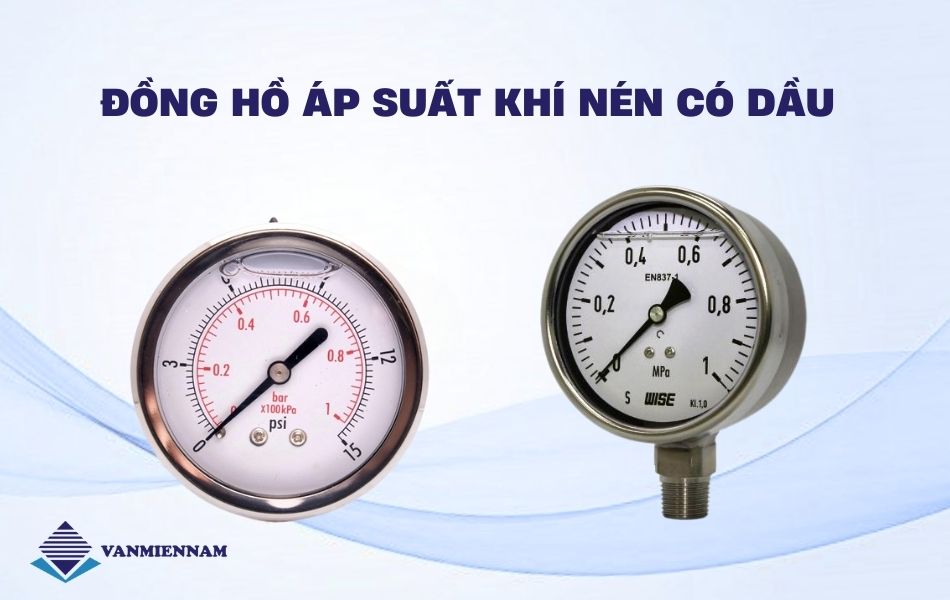

Đồng hồ đo áp suất khí nén có dầu

Đồng hồ đo áp suất khí nén có dầu là loại đồng hồ có chứa dầu glycerin bên trong mặt hiển thị. Lớp dầu này giúp giảm rung lắc, bảo vệ cơ cấu kim đo và giúp kim chỉ thị chuyển động ổn định hơn trong quá trình vận hành. Nhờ đó, đồng hồ áp suất có dầu đặc biệt phù hợp lắp đặt trong các hệ thống khí nén hoạt động liên tục hoặc môi trường có độ rung cao.

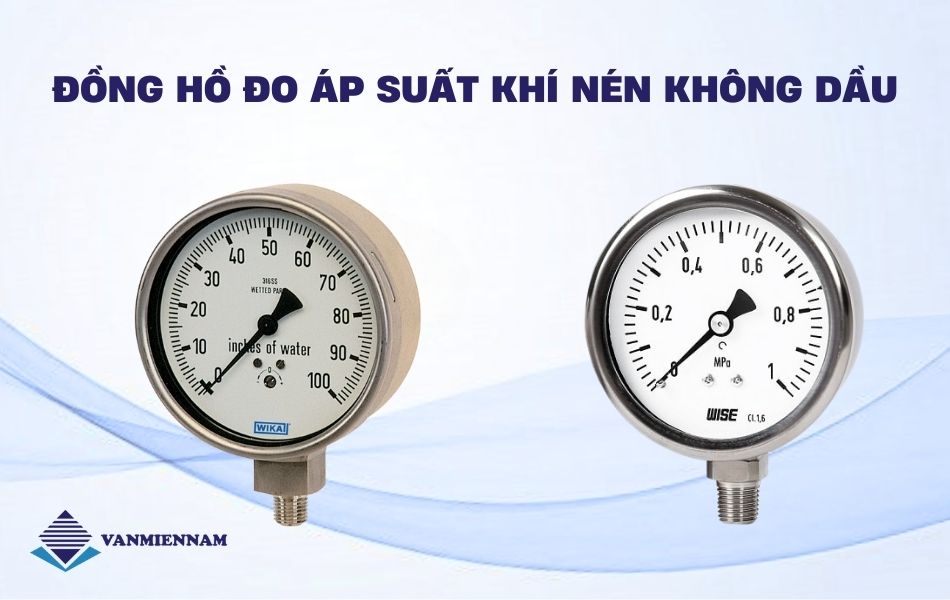

Đồng hồ đo áp suất khí nén không dầu

Đồng hồ đo áp suất khí nén không dầu là thiết bị có thiết kế mặt đồng hồ khô, không sử dụng dầu bên trong. Loại đồng hồ này có cấu tạo đơn giản, dễ lắp đặt và phù hợp với các hệ thống khí nén làm việc ổn định, ít rung động. Đồng hồ áp suất không dầu thường được sử dụng rộng rãi trong các ứng dụng đo áp suất thông thường với chi phí đầu tư hợp lý.

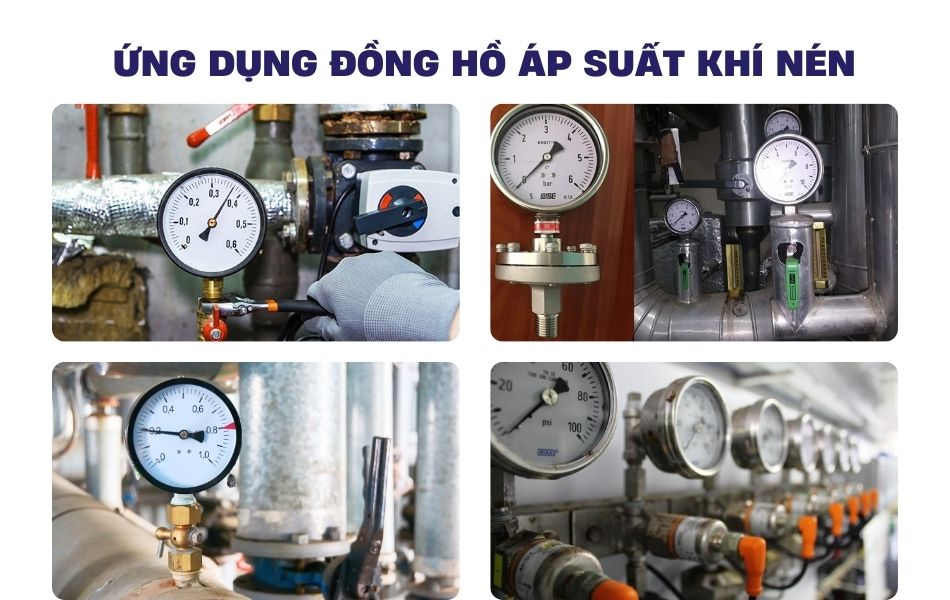

Ứng dụng đồng hồ áp suất khí nén trong hệ thống công nghiệp

Đồng hồ đo áp suất khí nén hiện đang là thiết bị không thể thiếu trong các hệ thống khí nén công nghiệp và dân dụng. Thiết bị giúp người vận hành giám sát và kiểm soát áp suất khí nén, đảm bảo hệ thống hoạt động ổn định, an toàn, đồng thời hạn chế các sự cố quá áp gây ảnh hưởng đến máy móc và con người. Các hệ thống sử dụng đồng hồ đo áp suất khí nén gồm có:

• Hệ thống máy nén khí, bình tích áp trong các nhà máy, xưởng sản xuất công nghiệp.
• Hệ thống khí nén cung cấp cho dây chuyền sản xuất tự động, robot công nghiệp và thiết bị điều khiển.
• Các hệ thống đường ống dẫn khí nén trong xưởng cơ khí, gara sửa chữa, nhà máy chế tạo.
• Hệ thống sản xuất và xử lý thực phẩm, đồ uống, dược phẩm sử dụng khí nén sạch.
• Hệ thống khí nén trong các ngành hóa chất, xử lý vật liệu và sản xuất công nghiệp nặng.
• Ứng dụng trong các hệ thống y tế, phòng thí nghiệm và thiết bị sử dụng khí nén chuyên dụng.

Hướng dẫn chọn mua đồng hồ đo áp suất khí nén

Để chọn được loại phù hợp, bạn cần lưu ý một số tiêu chí quan trọng dưới đây:

• Nên lựa chọn các loại đồng hồ có dải đo áp suất lớn hơn so với áp suất hệ thống để tránh những trường hợp quá áp hay xảy ra những sự cố ngoài ý muốn.
• Chọn kích thước đường kính mặt đồng hồ phù hợp, thuận tiện quan sát, thông thường là 63mm, 100mm hoặc 160mm.
• Lựa chọn kiểu kết nối chân ren như ren đứng hoặc ren sau và kích thước của chân ren sao cho phù hợp với vị trí lắp đặt và phù hợp với hệ thống sẵn có.
• Chọn loại đồng hồ phù hợp với yêu cầu của hệ thống, có thể lựa chọn giữa loại cơ cho những hệ thống công nghiệp cơ bản, chọn loại điện tử cho các yêu cầu độ chính xác cao hay loại áp kế có dầu đối với hệ thống có độ rung lớn.
• Nên tham khảo và chọn mua từ các đơn vị cung cấp uy tín để đảm bảo hàng chính hãng, chế độ bảo hành và hỗ trợ kỹ thuật.

Báo giá đồng hồ đo áp suất khí nén và địa chỉ mua uy tín

Giá đồng hồ đo áp suất khí nén trên thị trường hiện nay phụ thuộc vào nhiều yếu tố như chủng loại sản phẩm, dải đo áp suất, kích thước mặt đồng hồ, vật liệu chế tạo cũng như thương hiệu và xuất xứ. Mỗi hệ thống khí nén sẽ có yêu cầu kỹ thuật riêng, do đó việc lựa chọn đúng loại đồng hồ đo áp suất phù hợp không chỉ giúp đảm bảo độ chính xác trong quá trình đo lường mà còn góp phần nâng cao độ an toàn và tuổi thọ cho toàn bộ hệ thống.

Chính vì vậy, để nhận được báo giá chính xác, minh bạch và sản phẩm đạt tiêu chuẩn chất lượng, khách hàng nên ưu tiên lựa chọn đơn vị cung cấp uy tín, có kinh nghiệm lâu năm trong lĩnh vực thiết bị đo lường và khí nén công nghiệp.

Từ nhu cầu thực tế đó, việc tìm đến một nhà cung cấp đáng tin cậy sẽ giúp khách hàng yên tâm hơn trong quá trình lựa chọn và sử dụng sản phẩm. Van Miền Nam hiện là đơn vị chuyên cung cấp đồng hồ đo áp suất khí nén chính hãng, đa dạng mẫu mã, dải đo và chủng loại, đáp ứng tốt cho nhiều hệ thống khí nén khác nhau. Với 16 năm kinh nghiệm trong lĩnh vực van công nghiệp và thiết bị đo lường, Van Miền Nam cam kết mang đến giá thành cạnh tranh, sản phẩm có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO, CQ, VAT theo yêu cầu.

Bên cạnh đó, khách hàng khi mua hàng tại Van Miền Nam còn được đội ngũ kỹ thuật tư vấn tận tình, hỗ trợ lựa chọn đúng sản phẩm phù hợp với hệ thống, giao hàng nhanh chóng và chính sách bảo hành minh bạch. Liên hệ ngay cho chúng tôi qua Hotline 0928613555 để nhận báo giá đồng hồ đo áp suất khí nén mới nhất và được tư vấn giải pháp tối ưu, hiệu quả cho hệ thống của bạn.
