Hiệu chuẩn đồng hồ đo áp suất là gì? Quy trình hiệu chuẩn

Bước quan trọng giúp đồng hồ áp suất hoạt động chính xác, ổn định và tuân thủ tiêu chuẩn chính là hiệu chuẩn đồng hồ đo áp suất. Hoạt động này không chỉ giúp kiểm soát sai số mà còn đảm bảo tính an toàn khi vận hành hệ thống. Để tìm hiểu rõ hơn về hiệu chuẩn đồng hồ áp suất cũng như những lợi ích, quy trình hiệu chuẩn từ A đến Z, hãy cùng Van Miền Nam tìm hiểu rõ hơn trong bài dưới đây.

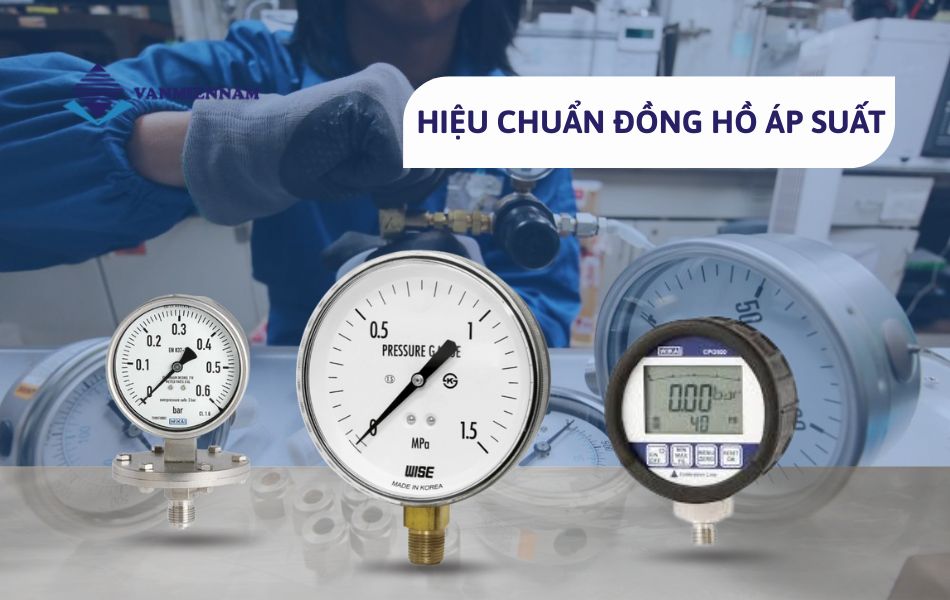

Định nghĩa về hiệu chuẩn đồng hồ đo áp suất

Hiệu chuẩn đồng hồ đo áp suất là quá trình kiểm tra và điều chỉnh đồng hồ áp suất để đảm bảo giá trị đo lường chuẩn chính xác dựa vào giá trị của chuẩn đo lường.

Nghĩa là, hoạt động hiệu chuẩn sẽ sử dụng một thiết bị chuẩn có độ chính xác như quy định và thực hiện so sánh giá trị kết quả đo giữa thiết bị chuẩn và thiết bị hiệu chuẩn, từ đó đưa ra mức hiệu chuẩn phù hợp. Nhờ vậy, kỹ thuật viên sẽ dựa vào kết quả để điều chỉnh hoặc xác nhận đồng hồ cần hiệu chuẩn có đạt tiêu chuẩn kỹ thuật hay không.

Thông thường theo quy định chung của nhà sản xuất, việc hiệu chuẩn đồng hồ áp suất thường được thực hiện định kỳ 1 đến 3 năm/lần. Tuy nhiên, tùy theo tần suất sử dụng hoặc môi trường lắp đặt mà người vận hành nên thực hiện hiệu chuẩn sớm hơn để đảm bảo kết quả đo lường.

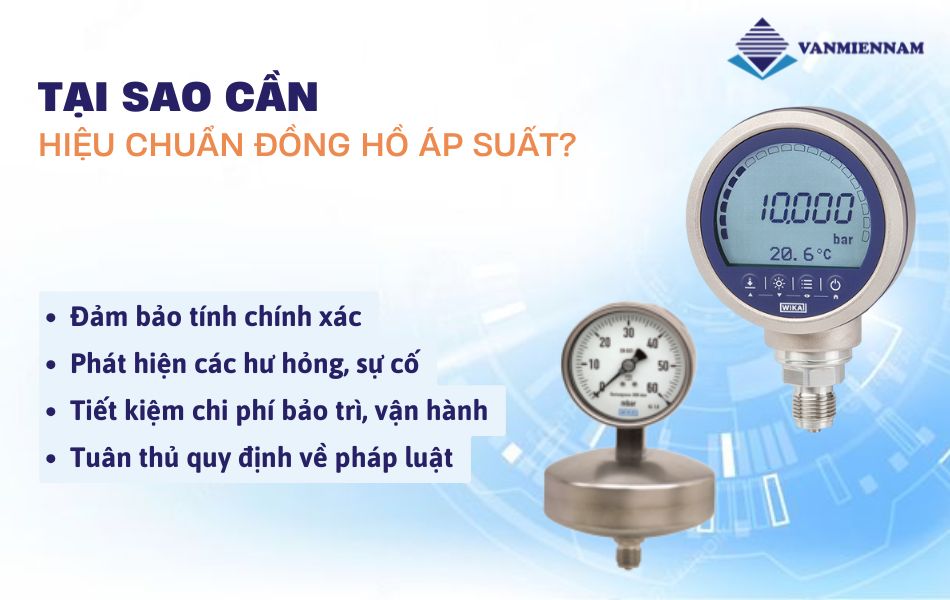

Tại sao cần hiệu chuẩn đồng hồ đo áp suất?

Quá trình hiệu chuẩn đồng hồ đo áp suất không chỉ tuân thủ các tiêu chuẩn kỹ thuật mà còn đóng vai trò quan trọng, đem lại nhiều lợi ích tiêu biểu như:

• Luôn đảm bảo tính chính xác của kết quả đo lường áp suất và giúp hệ thống hoạt động hiệu quả, đưa ra các phương án vận hành chính xác.
• Phát hiện các hư hỏng, sự cố khi vận hành và xử lý kịp thời giúp gia tăng tuổi thọ của đồng hồ đo áp suất.
• Hạn chế tình trạng sai số lớn, tránh các sự cố nguy hiểm và tiết kiệm chi phí bảo trì, vận hành hệ thống.
• Việc hiệu chuẩn đồng hồ áp suất giúp tuân thủ các quy định về pháp luật và đáp ứng tiêu chuẩn quản lý chất lượng, đặc biệt trong ngành công nghiệp.

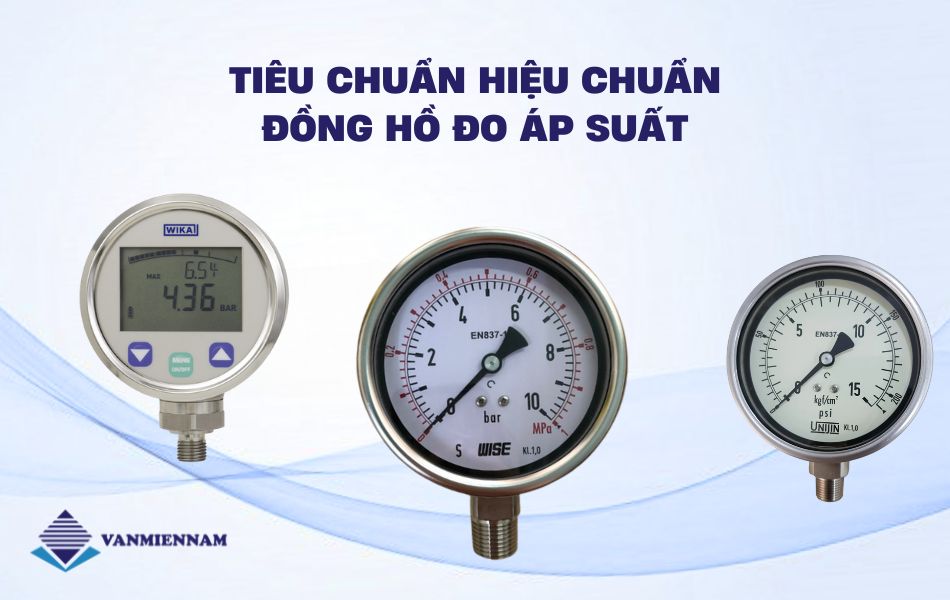

Tiêu chuẩn hiệu chuẩn đồng hồ đo áp suất

Để đảm bảo độ chính xác và phù hợp với yêu cầu kỹ thuật, đồng hồ đo áp suất thường được hiệu chuẩn dựa vào những tiêu chuẩn phổ biến sau đây:

• Tiêu chuẩn ISO/IEC 17025: Tiêu chuẩn quốc tế dành cho phòng thử nghiệm hiệu chuẩn và kiểm định, Tiêu chuẩn ISO/IEC 17025 đảm bảo quá trình đo, hiệu chuẩn đúng quy trình khoa học và có khả năng truy xuất chuẩn.
• Tiêu chuẩn ISO 9001: Là tiêu chuẩn hệ thống quản lý chất lượng, nhưng nhiều tổ chức áp dụng tiêu chuẩn này để đảm bảo chất lượng dịch vụ hiệu chuẩn đồng hồ áp suất.
• Tiêu chuẩn EN 837-1: Đây là tiêu chuẩn Châu Âu quy định các yêu cầu kỹ thuật về cấu trúc, vật liệu, độ chính xác và an toàn cho đồng hồ đo áp suất cơ khí loại ống Bourdon. EN 837-1 áp dụng rộng rãi trong công nghiệp để đo áp suất khí, chất lỏng, hơi,…
• Tiêu chuẩn quốc gia TCVN: Đây là tiêu chuẩn ở Việt Nam và các tiêu chuẩn đo lường như TCVN quy định quy trình, giới hạn sai số cho thiết bị đo áp suất, là cơ sở trong việc kiểm định và cấp giấy chứng nhận.
• Tiêu chuẩn nhà sản xuất: Nhiều hãng đồng hồ áp suất có tiêu chuẩn riêng đi kèm sản phẩm và hiệu chuẩn theo tiêu chuẩn của nhà sản xuất sẽ khác so với hiệu chuẩn theo tiêu chuẩn của các đơn vị cung cấp.

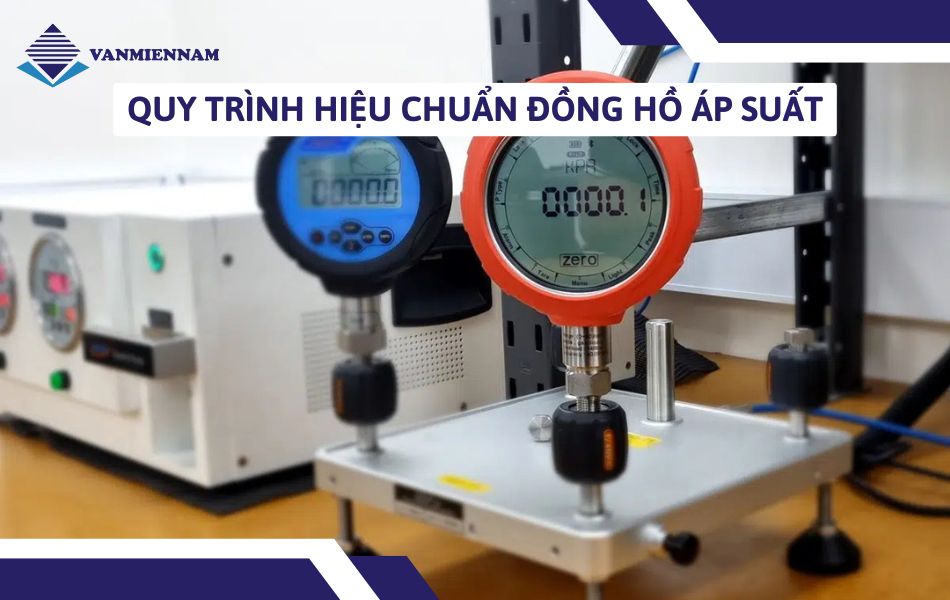

Quy trình hiệu chuẩn đồng hồ áp suất chuẩn kỹ thuật

Quy trình hiệu chuẩn đồng hồ đo áp suất luôn cần thực hiện theo ĐLVN 288:2016 và bởi các cơ quan có thẩm quyền để đảm bảo tính chính xác và minh bạch cao. Dưới đây là quy trình hiệu chuẩn đồng hồ áp suất chuẩn:

Điều kiện thực hiện hiệu chuẩn

Đầu tiên, cần chuẩn bị các dụng cụ và thiết bị hỗ trợ quá trình hiệu chuẩn như đồng hồ đo áp suất chuẩn, dây dẫn, đồng hồ bấm giây, bơm, van điều áp, bình phân ly, hệ thống tạo áp suất,…

Tiếp theo, thực hiện hiệu chuẩn trong môi trường đạt chuẩn gồm nhiệt độ phòng từ 18 đến 28 độ C, độ ẩm ≤ 80 % RH và không gian phải thoáng khí, không bụi, rung động hoặc cá chất ăn mòn. Đồng thời, kiểm soát cửa ra vào và giữ áp suất không khí ổn định, không để ánh sáng mặt trời chiếu trực tiếp vào hệ thống.

Các bước hiệu chuẩn áp kết

Trước khi tiến hành hiệu chuẩn đồng hồ đo áp suất, kỹ thuật viên cần kiểm tra tổng quan sản phẩm bao gồm mặt bích, kết nối, bộ truyền động, kín, cảm biến,… Nếu không có vấn đề gì hãy tiến hành quy trình:

• Bước 1: Xác định áp suất thủy tĩnh của áp kế cần hiệu chuẩn dựa vào thiết bị chuẩn và ghi nhận kết quả, tính giá trị trung bình khi đo lường.
• Bước 2: Đo lường áp suất động bằng bộ hiển thị đo lường áp suất chính xác đồng thời ghi lại giá trị đọc trên nhiều điểm để đưa ra giá trị trung bình khi đo lường.
• Bước 3: Xác định sai số cho phép của đồng hồ áp suất dựa vào công thức, phương pháp tính được quy định trong ĐLVN 288:2016.
• Bước 4: Tiến hành hiệu chỉnh áp kế dựa vào các sai số đã ghi nhận và lập báo cáo về quá trình hiệu chuẩn, kết quả đo lường cùng các thông số liên quan.
• Bước 5: Cấp giấy chứng nhận đạt chuẩn thiết bị và dán tem hiệu chuẩn tương ứng cho đồng hồ đo áp suất.

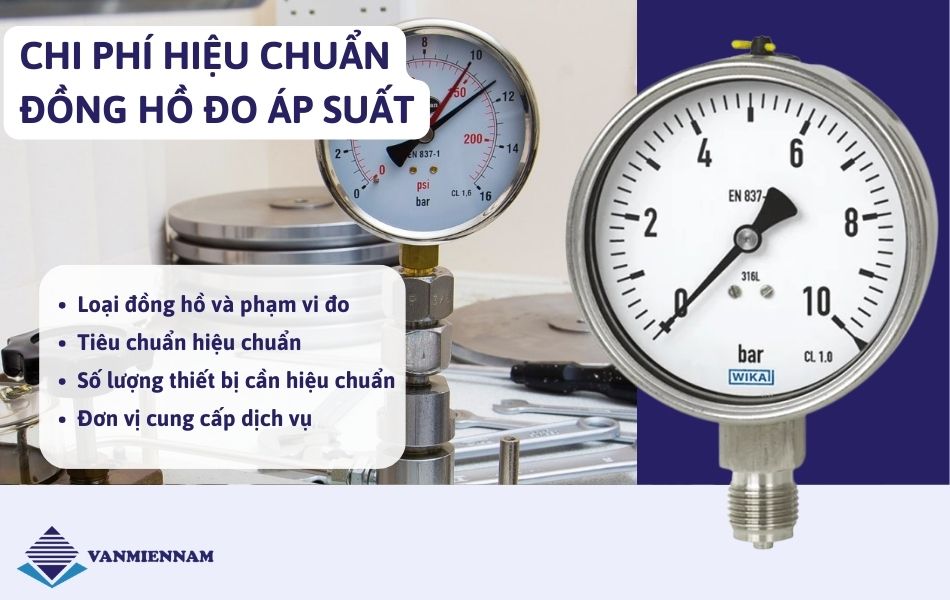

Chi phí hiệu chuẩn đồng hồ đo áp suất hiện nay

Chi phí hiệu chuẩn đồng hồ áp suất khá đa dạng và có thể thay đổi phụ thuộc theo nhiều yếu tố khác nhau, cụ thể gồm:

• Loại đồng hồ và phạm vi đo: Đối với từng loại đồng hồ áp suất như dạng cơ, điện tử hoặc phạm vi thang đo nhỏ – lớn thì chi phí hiệu chuẩn cũng có sự chênh lệch và đồng hồ điện tử cùng thang đo lớn thường tốn phí cao hơn.
• Tiêu chuẩn hiệu chuẩn: Hiện tiêu chuẩn được chia thành nhiều loại hoặc có từng tiêu chuẩn riêng của nhà sản xuất và mức hiệu chuẩn càng cao thường có chi phí lớn hơn.
• Số lượng thiết bị cần hiệu chuẩn: Hiệu chuẩn theo lô nhiều sản phẩm thường được báo giá ưu đãi hơn so hiệu chuẩn riêng lẻ từng chiếc.
• Đơn vị cung cấp dịch vụ: Các đơn vị hiệu chuẩn quốc gia, trung tâm đo lường uy tín thường có mức phí cao hơn các đơn vị nhỏ lẻ. Đặc biệt, dịch vụ tại chỗ như tại nhà máy thường mất thêm nhiều phí do chi phí đi lại.

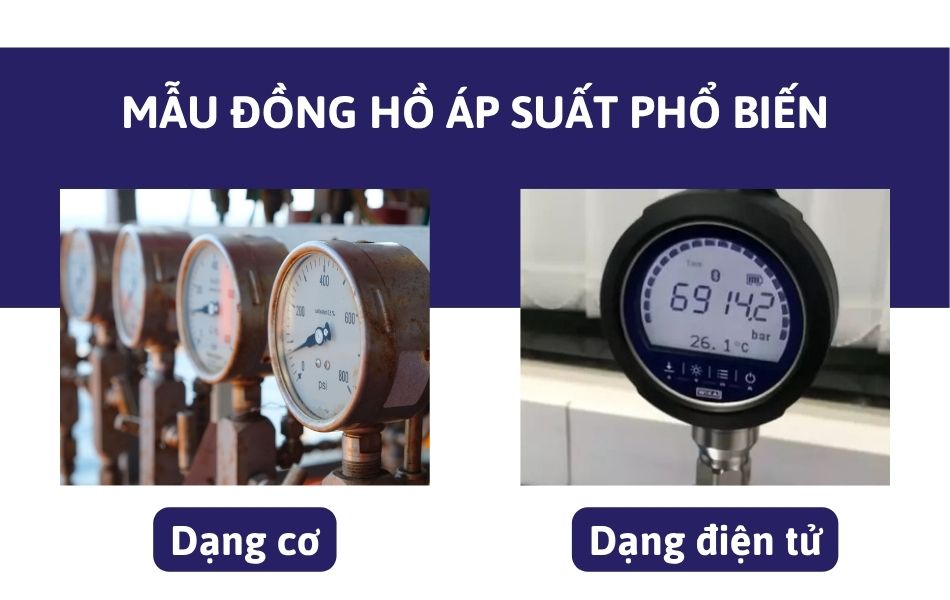

Một số dòng đồng hồ áp suất phổ biến trên thị trường

Trên thị trường có rất nhiều lợi thiết bị đo áp suất và dưới đây là 2 dòng đồng hồ áp suất phổ biến và luôn cần hiệu chuẩn để đảm bảo tính chính xác cũng như hiệu quả vận hành:

Đồng hồ đo áp suất cơ

Đây là dòng áp kế phổ biến và có cấu tạo đơn giản, hoạt động theo nguyên lý cơ học cùng giá thành phải chăng. Sản phẩm hoạt động không cần nguồn điện và chịu môi trường khắc nghiệt ổn định, phổ biến với các thương hiệu như Wise, Wika,…

Thông thường, việc hiệu chuẩn đồng hồ đo áp suất cơ được thực hiện trực tiếp bằng cách chỉnh vít điều chỉnh cơ khí hoặc núm tinh chỉnh.

Đồng hồ đo áp suất điện tử

Thuộc model hoạt động theo bộ cảm biến điện tử và kết hợp chuyển đổi tín hiệu hiển thị LCD giúp người dùng dễ dàng theo dõi số liệu từ xa nhanh chóng. Áp kế điện tử có độ chính xác cao và chuyên dùng trong các phòng thí nghiệm, nhà máy sản xuất tự động hóa,…

Hoạt động hiệu chuẩn sản phẩm đồng hồ áp suất điện tử thường thông qua phần mềm hoặc nút lập chỉnh để điều chỉnh sai số.

Trên đây là những chia sẻ về hiệu chuẩn đồng hồ đo áp suất và quy trình hiệu chuẩn đồng hồ áp suất theo đúng quy định, hy vọng bài viết này sẽ cung cấp thêm nhiều thông tin hữu ích và giúp doanh nghiệp tối ưu hiệu suất vận hành hệ thống. Nếu có bất cứ thắc mắc nào, hãy để lại thông tin để Van Miền Nam hỗ trợ nhanh chóng nhé!
