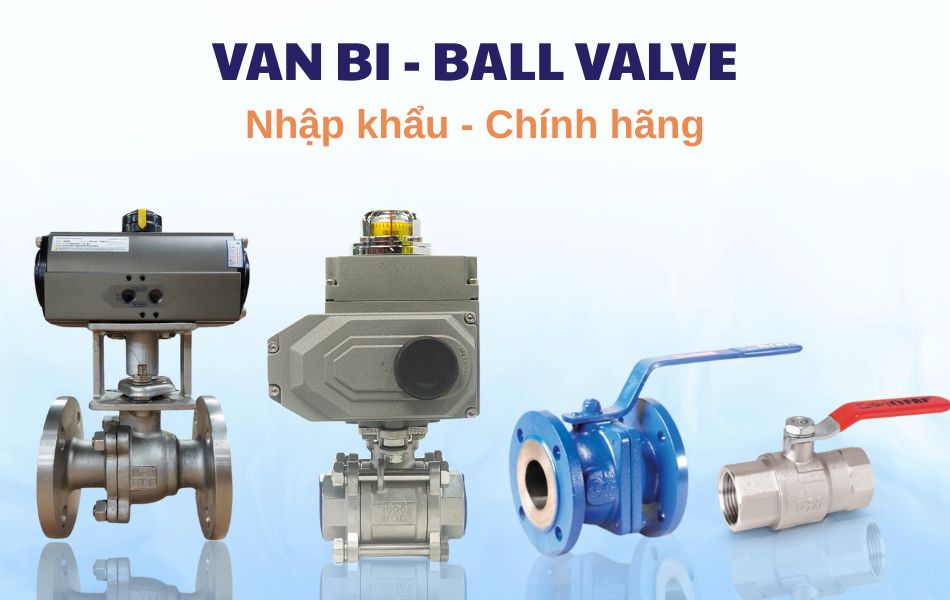

Van Bi

Khi nói đến những thiết bị điều tiết dòng chảy hiệu quả, linh hoạt và bền bỉ, không thể không nhắc đến van bi, “chiến binh” thép trong mọi hệ thống dẫn chất công nghiệp. Với khả năng đóng mở nhanh chóng, vận hành ổn định và ứng dụng đa dạng, van bi là giải pháp lý tưởng cho cả hệ thống nước sạch, khí nén, dầu nóng hay hóa chất ăn mòn.

Tại vanmiennam.com, chúng tôi tự hào là đơn vị tiên phong chuyên cung cấp các dòng van bi chất lượng cao, đáp ứng từ nhu cầu dân dụng đến công nghiệp nặng. Bài viết dưới đây sẽ mở ra cho bạn cái nhìn toàn diện về van bi.

Van bi là gì?

Van bi (Ball Valve) là một loại van công nghiệp dùng để đóng mở dòng chảy bằng cách xoay một viên bi có lỗ xuyên tâm bên trong thân van. Khi lỗ này nằm trùng với hướng dòng chảy, chất lỏng hoặc khí sẽ đi qua; khi lỗ vuông góc với dòng chảy, dòng lưu chất sẽ bị chặn lại hoàn toàn.

Với thiết kế đơn giản, thao tác nhanh, kín hoàn toàn khi đóng và ít bảo trì, van bi được sử dụng rộng rãi trong hệ thống cấp thoát nước, xử lý hóa chất, dầu khí, thực phẩm, dược phẩm và các dây chuyền sản xuất công nghiệp.

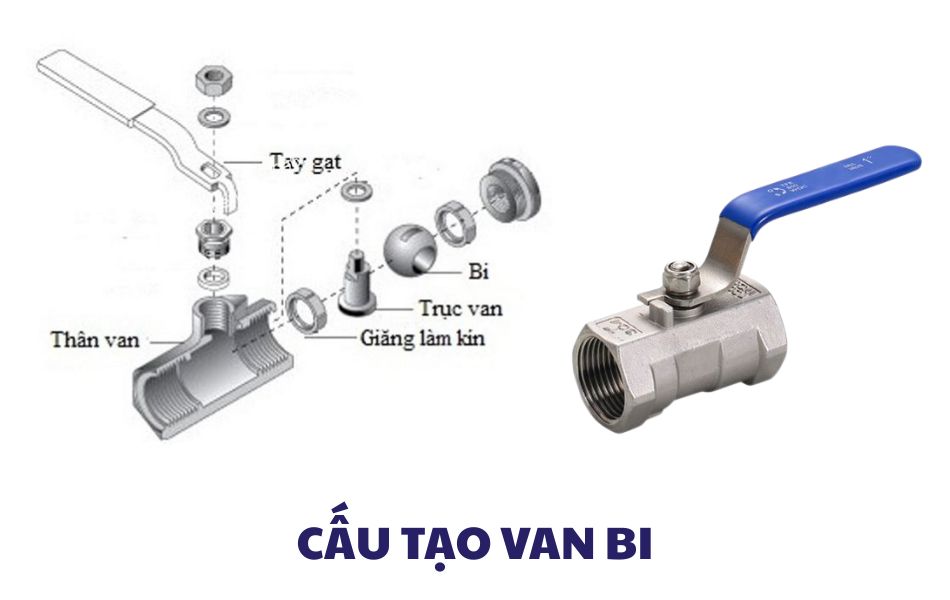

Cấu tạo van bi

Một chiếc van bi điển hình được tạo nên từ các thành phần cơ bản như sau:

• Thân van (Body): Thường được làm từ inox, đồng, gang hoặc thép, đảm bảo chịu áp lực cao và ăn mòn.
• Bi van (Ball): Là bộ phận chính, hình cầu có lỗ xuyên tâm. Khi xoay, bi điều chỉnh trạng thái mở hoặc đóng.
• Seat (Gioăng làm kín): Làm từ Teflon, PTFE hoặc các vật liệu đàn hồi khác giúp làm kín giữa bi và thân van.
• Trục van (Stem): Nối giữa tay gạt hoặc bộ điều khiển với bi van, truyền chuyển động.
• Tay gạt hoặc tay quay: Dùng để điều khiển mở/đóng van thủ công.
• Bộ điều khiển: Gồm loại điều khiển điện hoặc khí nén (áp dụng với van bi tự động).

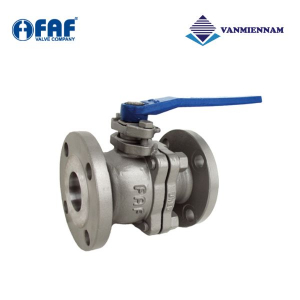

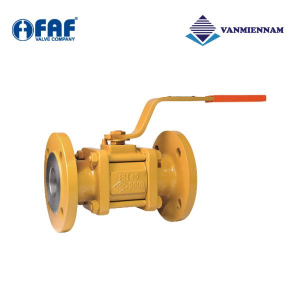

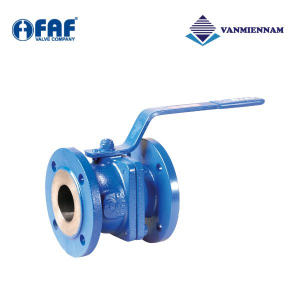

Dựa vào số mảnh ghép cấu tạo thân van mà người ta chia van bi thành 3 loại bao gồm:

Nhờ cấu tạo đơn giản nhưng hiệu quả, van bi vận hành nhanh, đóng mở hoàn toàn chỉ với một góc quay 90 độ, tiết kiệm không gian lắp đặt.

Tổng hợp các dòng van bi thịnh hành trên thị trường

Cũng như van cổng hay van bướm, van bi cũng có rất nhiều loại và biến thể khác nhau để đáp ứng các nhu cầu vận hành khác nhau, điển hình như:

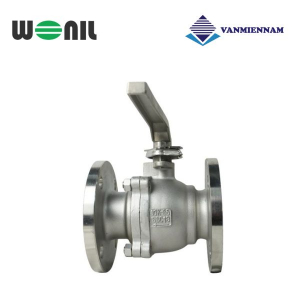

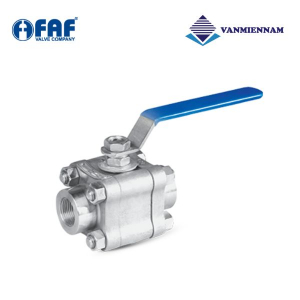

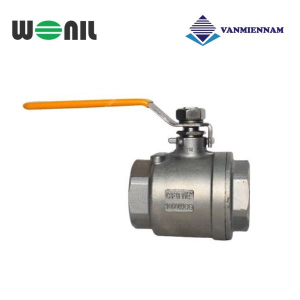

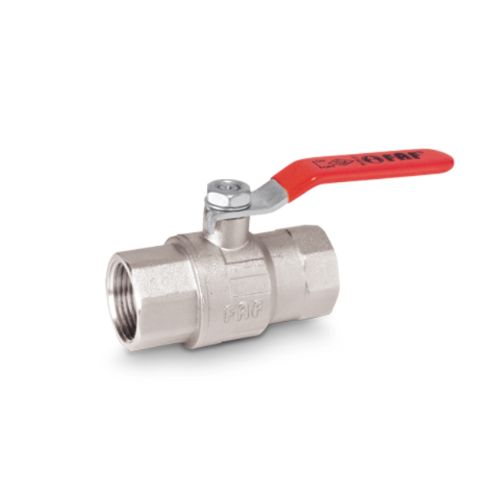

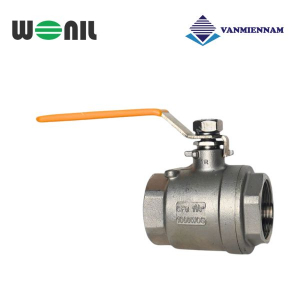

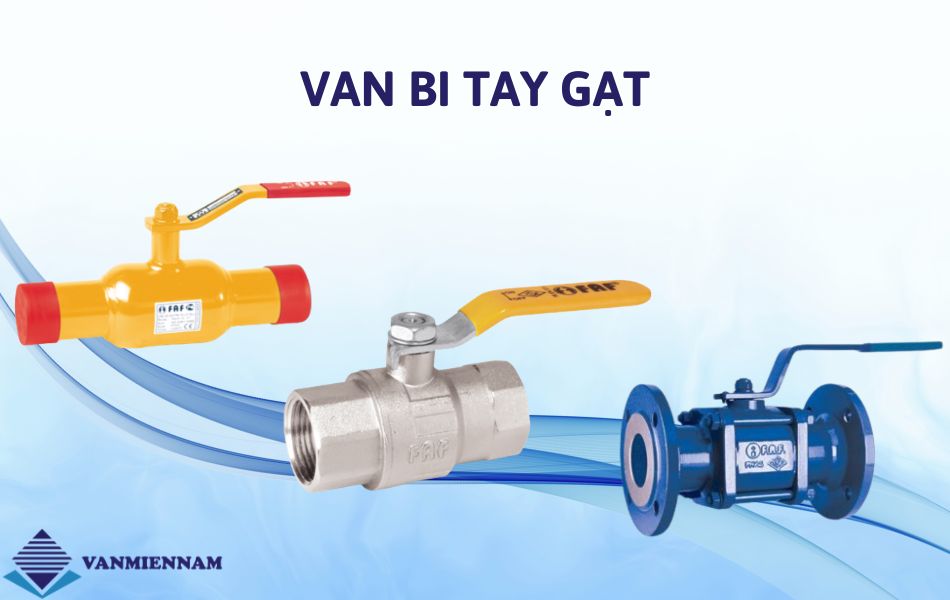

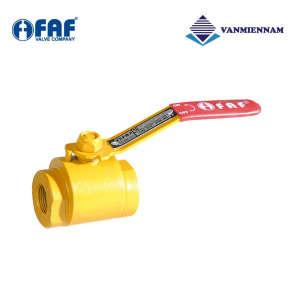

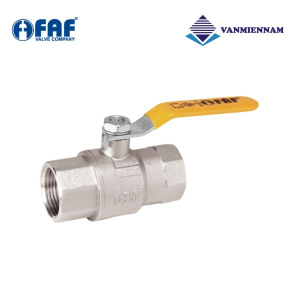

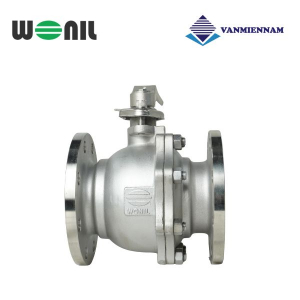

Van bi tay gạt – Gọn gàng, hiệu quả, dễ sử dụng

Van bi tay gạt là dòng van phổ biến nhất hiện nay, với thiết kế đơn giản, cơ chế xoay 90 độ giúp đóng mở nhanh chóng. Tay gạt thường được bọc nhựa để cách nhiệt và chống trượt khi thao tác.

• Ứng dụng: Dùng cho hệ thống cấp thoát nước, khí nén, dầu nhẹ, phòng cháy chữa cháy.
• Vật liệu: Inox 304, đồng, gang, nhựa PVC/UPVC.
• Kết nối: Lắp ren từ DN10 – DN50, hoặc mặt bích từ DN15 – DN300.

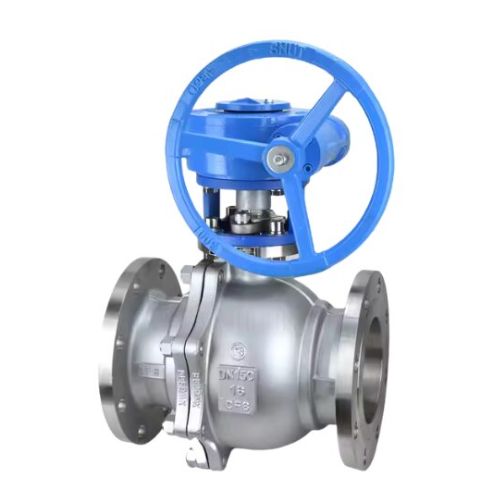

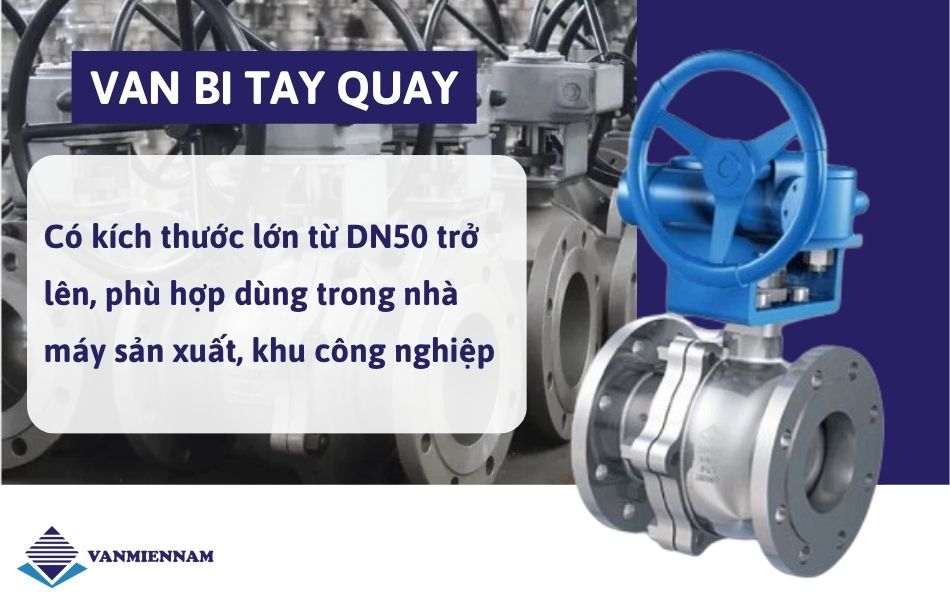

Van bi tay quay – Lý tưởng cho hệ thống công nghiệp lớn

Khi kích thước đường ống quá lớn hoặc áp suất cao, việc dùng tay quay giúp giảm lực xoay và kiểm soát chính xác hơn. Tay quay dạng vô lăng thường được gắn thêm hộp số trợ lực.

• Ứng dụng: Nhà máy nước, hóa chất, nhiệt điện.
• Kích cỡ thông dụng: DN50 trở lên.
• Ưu điểm: Dễ thao tác, bền bỉ, hoạt động ổn định lâu dài.

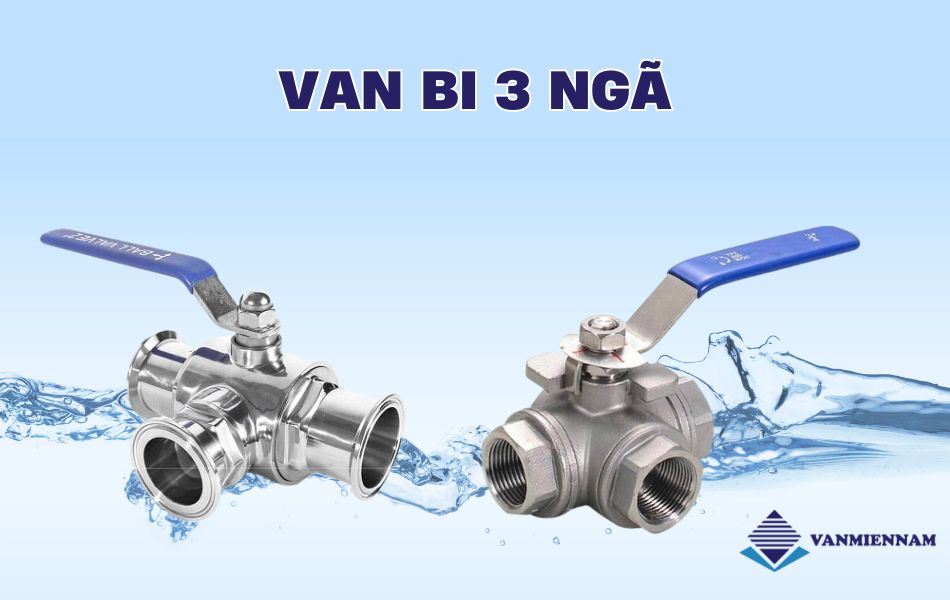

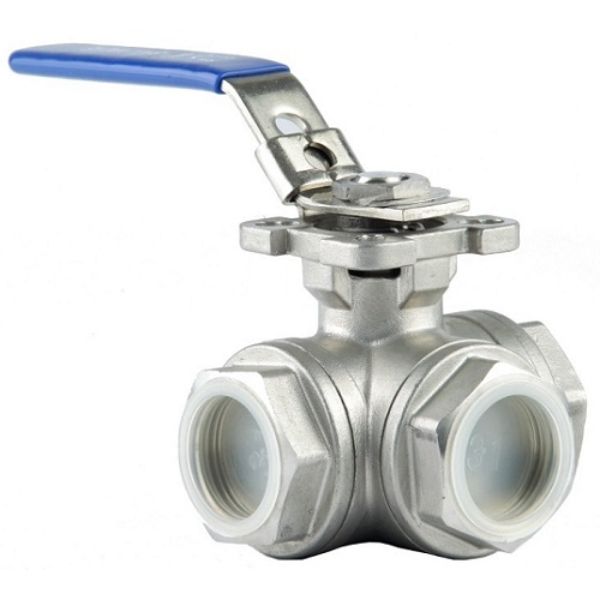

Van bi 3 ngã – Linh hoạt trong điều hướng dòng chảy

Van bi 3 ngã có 3 cửa kết nối, được thiết kế để chia dòng, phối trộn hoặc chuyển hướng lưu chất.

• Loại chữ T: Cho phép lưu chất đi qua cả ba cổng.
• Loại chữ L: Dẫn hướng dòng chảy giữa hai trong ba cổng.
• Ứng dụng: Trạm phối trộn nước, hệ thống điều tiết khí nén, hóa chất đa nguồn.

Van bi điều khiển điện – Tự động hóa, vận hành thông minh

Van được tích hợp bộ điều khiển điện (actuator), giúp người dùng điều khiển từ xa hoặc kết nối với hệ thống điều khiển trung tâm như PLC, BMS.

• Tín hiệu điều khiển: 24VDC, 220VAC, 4–20mA, Modbus RTU.
• Tùy chọn: Điều khiển đóng mở hoàn toàn (ON/OFF), hoặc đóng mở theo góc (tuyến tính).
• Ứng dụng: Nhà máy xử lý nước, phòng sạch, HVAC, công nghiệp thực phẩm, tự động hóa dây chuyền.

Van bi điều khiển điện được thiết kế có công tắc hành trình giúp ngắt điện khi van đóng mở hoàn toàn, tránh hiện tượng om điện gây cháy động cơ và mất an toàn.

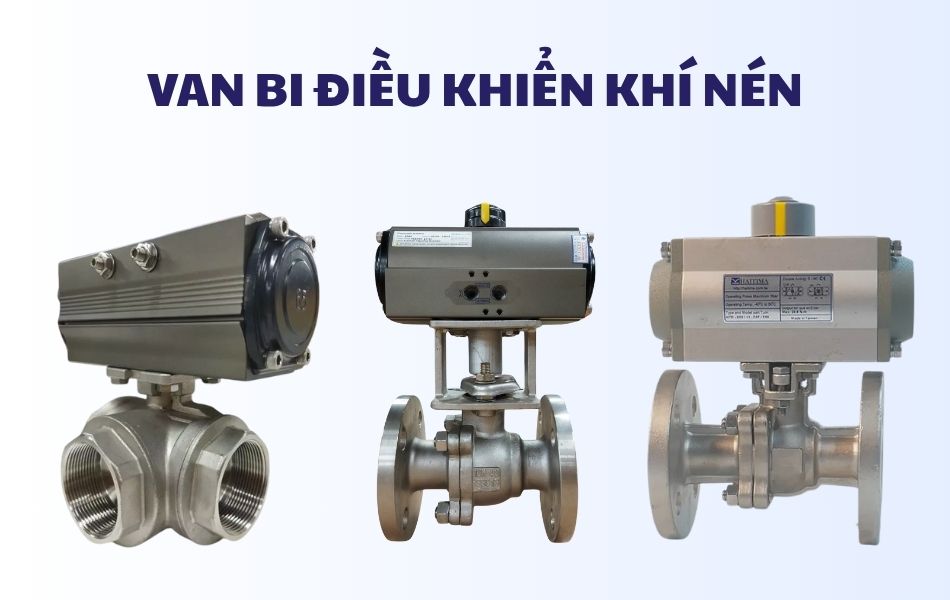

Van bi điều khiển khí nén – Nhanh chóng, an toàn và chính xác

Đây là dòng van tích hợp bộ điều khiển bằng khí nén, rất phù hợp cho các ứng dụng yêu cầu đóng mở nhanh (chỉ 1 giây), an toàn trong môi trường dễ cháy nổ.

• Ưu điểm: Tốc độ phản ứng cao, vận hành ổn định trong môi trường khắc nghiệt.
• Tích hợp: Có thể gắn van điện từ, công tắc hành trình, bộ định vị vị trí.
• Ứng dụng: Công nghiệp đóng gói, sản xuất hóa chất, thực phẩm – đồ uống.

Một số phụ kiện đi kèm van bi điều khiển khí nén có thể lắp thêm như van điện từ hoặc bộ báo trạng thái (Limit Switch Box) giúp bạn có thêm lựa chọn phục vụ nhu cầu từng hệ thống.

Bảng so sánh nhanh các loại van bi

Để giúp bạn dễ dàng lựa chọn dòng van phù hợp, bảng so sánh nhanh dưới đây sẽ tổng hợp các đặc điểm chính của từng loại van bi,  từ cơ chế, ứng dụng đến hình thức điều khiển.

Loại van	Cơ chế	Ứng dụng	Điểm mạnh nổi bật
Van bi tay gạt	Cơ	Dân dụng, công nghiệp nhẹ	Rẻ, nhanh, dễ dùng
Van bi tay quay	Cơ	Công nghiệp nặng, van lớn	Dễ vận hành, ít lực
Van bi 3 ngã	Cơ/Tự động	Phân chia dòng, phối trộn	Linh hoạt dòng, kiểm soát tốt
Van bi điều khiển điện	Tự động	Điều khiển từ xa, lập trình	Chính xác, thông minh
Van bi điều khiển khí nén	Tự động	Nhà máy tự động hóa	Nhanh, an toàn, độ bền cao

Vì sao nên chọn van bi?

Trong vô vàn lựa chọn thiết bị điều tiết lưu chất, van bi luôn giữ vị trí đặc biệt bởi sự kết hợp hoàn hảo giữa hiệu quả vận hành, độ bền và khả năng thích nghi cao. Dưới đây là những lý do kỹ sư và nhà thầu chuyên nghiệp luôn ưu tiên sử dụng van bi trong hệ thống của mình:

• Đóng mở cực nhanh chỉ với một cú xoay 90°: Cơ chế vận hành chỉ với một vòng xoay 90 độ giúp van bi đóng/mở dòng chảy ngay lập tức – một lợi thế lớn trong các tình huống cần phản ứng nhanh hoặc kiểm soát dòng chính xác.
• Không rò rỉ, kín như bưng: Với thiết kế viên bi tròn xoay và vòng làm kín bằng PTFE hoặc Teflon, van bi hạn chế tối đa hiện tượng rò rỉ. Điều này đặc biệt quan trọng trong hệ thống khí, hóa chất hoặc môi trường yêu cầu độ kín cao.
• Tuổi thọ cao, vận hành ổn định: Ít bộ phận chuyển động, ma sát thấp và vật liệu bền bỉ như inox, đồng hay gang giúp van bi vận hành bền bỉ qua thời gian dài mà không cần bảo trì thường xuyên.
• Tương thích đa dạng môi chất: Từ nước sạch, khí nén đến dầu nóng, hóa chất ăn mòn, van bi đều có cấu hình phù hợp. Tùy thuộc vào vật liệu thân và gioăng, van có thể dùng trong cả môi trường nhiệt độ cao, áp lực lớn hoặc môi chất đặc biệt.

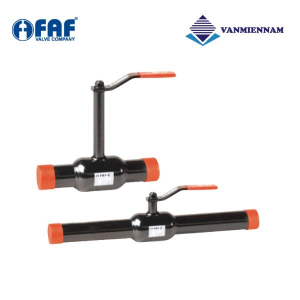

• Kết nối đa dạng: lắp ren, mặt bích, hàn kín.
• Ứng dụng rộng rãi trong mọi ngành nghề: Từ hệ thống cấp thoát nước dân dụng, nhà máy công nghiệp, trạm xử lý nước thải cho tới các dây chuyền sản xuất tự động, van bi luôn thể hiện hiệu quả rõ rệt và tính ổn định lâu dài.

Chính vì vậy, nếu bạn đang cần một giải pháp van mạnh mẽ, chính xác, ít bảo trì mà vẫn tiết kiệm chi phí, van bi là lựa chọn không thể bỏ qua.

Bảng giá van bi giúp bạn ước tính đầu tư thông minh

Bảng giá van bi dưới đây sẽ giúp bạn dễ dàng ước tính chi phí đầu tư, từ đó lựa chọn giải pháp phù hợp nhất cho hệ thống của mình, dù là công trình dân dụng hay dây chuyền công nghiệp tự động hóa.

Loại van	Khoảng giá (VNĐ)
Tay gạt DN25 inox	100.000 – 450.000
Van bi điều khiển điện DN50	2.500.000 – 7.000.000
Van bi khí nén DN80	3.800.000 – 9.000.000
Van 3 ngã inox DN25	850.000 – 2.500.000

Lưu ý: Giá trên chỉ mang tính tham khảo, liên hệ trực tiếp để nhận báo giá cập nhật theo dự án hoặc số lượng lớn.

Gợi ý chọn van bi theo nhu cầu

Việc lựa chọn đúng loại van bi không chỉ giúp hệ thống vận hành hiệu quả mà còn tối ưu chi phí đầu tư, bảo trì và đảm bảo độ bền lâu dài. Sau đây là các đề xuất chi tiết dựa trên từng tình huống sử dụng thực tế.

Hệ thống cấp thoát nước dân dụng và công nghiệp nhẹ

• Gợi ý: Van bi tay gạt bằng nhựa PVC hoặc inox 304.
• Lý do: Giá thành hợp lý, thao tác nhanh, dễ lắp đặt, phù hợp với nước sạch hoặc nước thải không có hóa chất ăn mòn.

Ứng dụng trong hệ thống khí nén, hơi nóng, áp suất cao

• Gợi ý: Van bi inox tay quay hoặc điều khiển khí nén.
• Lý do: Khả năng chịu nhiệt, chịu áp tốt, vận hành an toàn trong môi trường cần phản ứng nhanh.

Hệ thống hóa chất, nước biển, môi trường ăn mòn

• Gợi ý: Van bi inox 316 hoặc van bi nhựa cPVC.
• Lý do: Chống ăn mòn vượt trội, đảm bảo độ bền và an toàn hóa chất.

Dây chuyền vận hành tự động trong nhà máy công nghiệp

• Gợi ý: Van bi điều khiển điện hoặc điều khiển khí nén tích hợp tín hiệu điều khiển.
• Lý do: Cho phép điều khiển từ xa, lập trình thông minh, phù hợp với hệ thống PLC, SCADA.

Trạm phối trộn, điều hướng nhiều dòng chảy

• Gợi ý: Van bi 3 ngã dạng chữ L hoặc chữ T.
• Lý do: Giúp chuyển hướng, chia dòng hoặc phối trộn lưu chất linh hoạt trong hệ thống.

Ứng dụng phòng cháy chữa cháy, hệ thống dầu nhẹ

• Gợi ý: Van bi gang tay gạt, tay quay hoặc điều khiển khí nén.
• Lý do: Đáp ứng tiêu chuẩn chịu nhiệt, độ kín cao, đóng mở nhanh và an toàn.

Nếu bạn chưa chắc loại van phù hợp với hệ thống của mình, đừng ngần ngại liên hệ van miền nam với đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ kỹ thuật 1:1, tư vấn chính xác và đề xuất giải pháp tối ưu nhất.

Trong hệ thống công nghiệp, nơi từng giọt chất lỏng cũng ảnh hưởng đến hiệu quả và chi phí, van bi không chỉ là một thiết bị,  nó là cánh tay phải cho kỹ sư.

Tại van miền nam, chúng tôi hiểu điều đó. Chúng tôi không chỉ bán van, chúng tôi tư vấn, hỗ trợ kỹ thuật, đồng hành cùng bạn để lựa chọn đúng loại van phù hợp cho từng hệ thống, từng môi chất và từng mục tiêu vận hành.
