Van bướm điều khiển khí nén là thiết bị công nghiệp chuyên dùng để đóng/mở hoặc điều tiết lưu lượng chất lỏng, khí, hơi trong hệ thống đường ống. Thay vì vận hành bằng tay gạt hay tay quay, dòng van này sử dụng bộ truyền động khí nén để tạo lực xoay trục, giúp đóng/mở cánh van nhanh chóng, chính xác và gần như không tốn sức.

Với hơn 15 năm kinh nghiệm, Van Miền Nam luôn sẵn sàng mang đến cho khách hàng sản phẩm chất lượng cao như van bướm inox điều khiển khí nén chống ăn mòn, hay van bướm nhựa điều khiển khí nén chuyên dụng cho môi trường hóa chất. Chúng tôi cam kết giá van bướm điều khiển khí nén cạnh tranh, hàng chính hãng và hỗ trợ kỹ thuật tận nơi.

Bài viết sẽ cung cấp đầy đủ thông tin về cấu tạo, nguyên lý vận hành, phân loại và bảng giá tham khảo của van cánh bướm điều khiển khí nén, giúp bạn dễ dàng chọn lựa giải pháp phù hợp nhất cho hệ thống của mình.

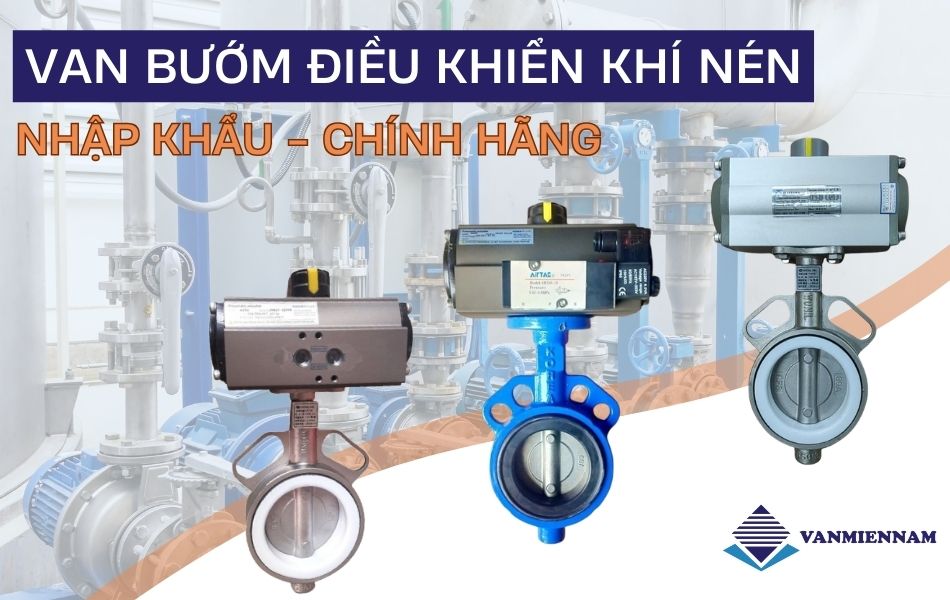

Van bướm khí nén là gì?

Van bướm điều khiển khí nén (Pneumatic Butterfly Valve) là thiết bị dùng để đóng, mở hoặc điều tiết lưu lượng chất lỏng, khí, hơi trong đường ống. Thay vì vận hành thủ công bằng tay gạt hay tay quay, dòng van này được gắn bộ truyền động khí nén (pneumatic actuator) để tạo lực xoay trục, giúp cánh van đóng/mở nhanh chóng chỉ trong 1–2 giây.

Tùy theo nhu cầu, van có thể hoạt động ở chế độ ON/OFF (đóng/mở hoàn toàn) hoặc tuyến tính (điều tiết theo góc mở). Nhờ tốc độ vận hành nhanh, tuổi thọ cao và khả năng làm việc trong môi trường khắc nghiệt, van bướm khí nén được ứng dụng rộng rãi trong ngành nước, hóa chất, thực phẩm, năng lượng và nhiều lĩnh vực công nghiệp khác.

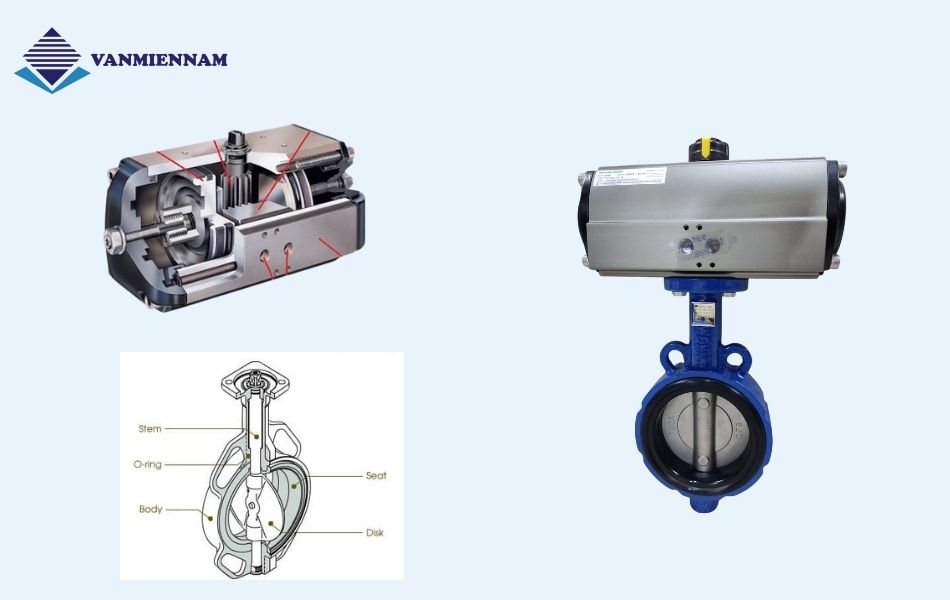

Thiết kế và thành phần của van bướm điều khiển khí nén

Một bộ van bướm điều khiển bằng khí nén được cấu thành từ hai thành phần chính:

Thân van bướm

Thân van là bộ phận tiếp xúc trực tiếp với lưu chất, đảm nhận vai trò chính trong việc đóng/mở hoặc điều tiết dòng chảy. Các chi tiết quan trọng gồm:

• Thân van (Body): Hình dạng thân có thể là wafer (kẹp giữa 2 mặt bích) hoặc lug (có tai bắt bulong).
• Cánh van (Disc): Hình tròn, được lắp trên trục và xoay 0°–90° để đóng/mở.
• Trục van (Shaft/Stem): Nối trực tiếp từ bộ khí đến cánh van, truyền mô-men xoắn để xoay cánh.
• Gioăng làm kín (Seat): Chức năng ngăn rò rỉ lưu chất khi van ở trạng thái đóng.

Bộ truyền động khí nén

Đây là “trái tim” của van bướm khí nén, biến áp suất khí thành lực xoay trục. Cấu tạo gồm:

• Vỏ ngoài (Housing):  Hợp kim nhôm phủ sơn epoxy chống ăn mòn.
• Piston hoặc cánh xoay (Piston/Scotch Yoke): Nhận lực từ khí nén, di chuyển tịnh tiến hoặc xoay để tạo mô-men.
• Trục truyền lực (Output Shaft): Kết nối với trục van, truyền trực tiếp lực xoay.
• Lò xo hồi (Spring Return – với bộ tác động đơn): Giúp van tự động trở về vị trí đóng/mở khi ngắt khí nén.
• Cổng khí vào/ra: Nối với ống dẫn khí từ hệ thống máy nén hoặc bộ lọc khí.
• Phụ kiện: Một số tùy chọn phụ kiện kèm theo như
  • Bộ điều khiển tuyến tính (Positioner): Dùng tín hiệu analog để chỉnh góc đóng mở van
  • Van điện từ (Solenoid): Để đóng/mở lỗ cấp khí.
  • Công tắc hành trình (Limit Switch Box):  Báo trạng thái đóng/mở về tủ điều khiển.
  • Bộ lọc – điều áp – bôi trơn khí (FRL): Đảm bảo khí sạch, ổn định.

Cơ chế làm việc của van bướm điều khiển bằng khí nén

Khi nguồn khí nén được cấp vào bộ truyền động, áp suất khí sẽ đẩy piston hoặc cánh xoay bên trong bộ khí, tạo ra mô-men xoắn tác động lên trục van. Trục này nối liền với cánh bướm, khiến nó xoay theo góc mở hoặc đóng đã định.

• Chế độ ON/OFF: Van xoay từ 0° (đóng kín) đến 90° (mở hoàn toàn) chỉ trong khoảng 1–2 giây.
• Chế độ tuyến tính: Nhờ tích hợp bộ điều khiển bằng tín hiệu analog, cho phép điều tiết lượng khí nén đi vào buồng khí, từ đó giúp van đóng mở theo góc nhất định.

Nhờ nguyên lý đơn giản nhưng hiệu quả, van vận hành mượt mà, ít hỏng hóc và phù hợp cho hệ thống yêu cầu đóng/mở nhanh, độ kín cao.

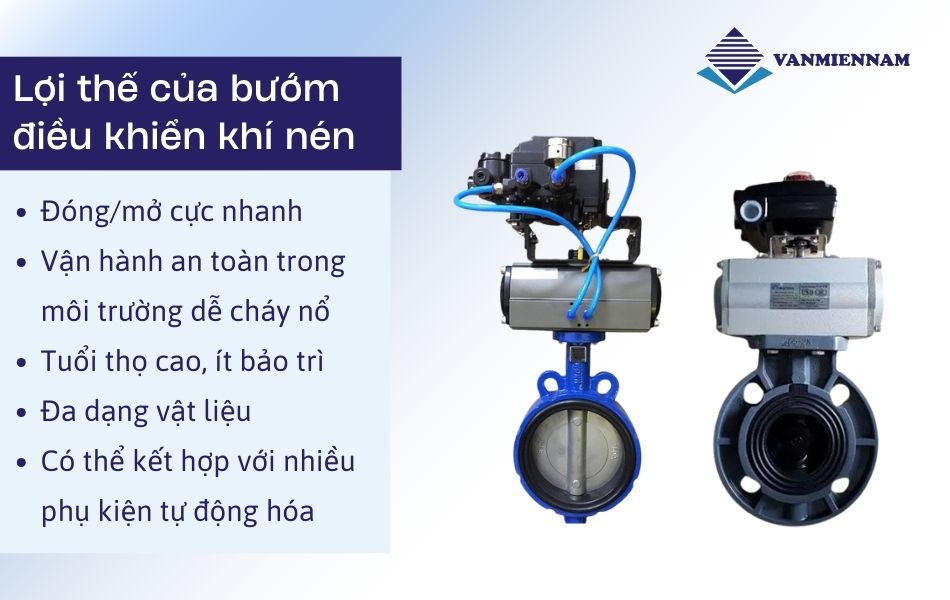

Lợi thế vượt trội của van bướm điều khiển bằng khí nén

So với các dòng van khác, van bướm điều khiển khí nén mang lại nhiều lợi thế vượt trội, đáp ứng tốt cho cả hệ thống công nghiệp lẫn dân dụng:

• Đóng/mở cực nhanh (1–2 giây), đáp ứng tốt cho hệ thống yêu cầu thao tác liên tục.
• Vận hành an toàn trong môi trường dễ cháy nổ (không dùng điện trực tiếp).
• Tuổi thọ cao, ít bảo trì, thích hợp làm việc ở môi trường khắc nghiệt.
• Đa dạng vật liệu: van bướm inox điều khiển khí nén chịu ăn mòn tốt; van bướm nhựa điều khiển khí nén nhẹ, chống hóa chất.
• Có thể kết hợp với nhiều phụ kiện tự động hóa.

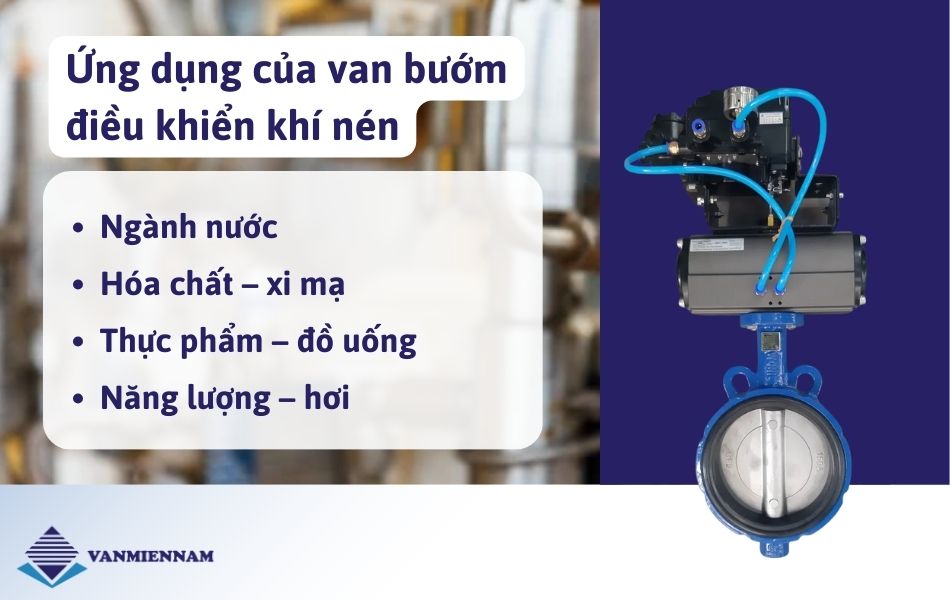

Ứng dụng phổ biến của van bướm điều khiển bằng khí nén

Nhờ tốc độ đóng/mở nhanh, khả năng vận hành ổn định và độ bền cao, van bướm điều khiển khí nén được sử dụng rộng rãi trong nhiều lĩnh vực:

• Ngành nước: Cấp thoát nước sạch, nước thải.
• Hóa chất – xi mạ: Chống ăn mòn, vận hành an toàn.
• Thực phẩm – đồ uống: Đáp ứng tiêu chuẩn vệ sinh khi dùng inox hoặc nhựa an toàn.
• Năng lượng – hơi: Điều khiển nhanh, chịu áp lực tốt.

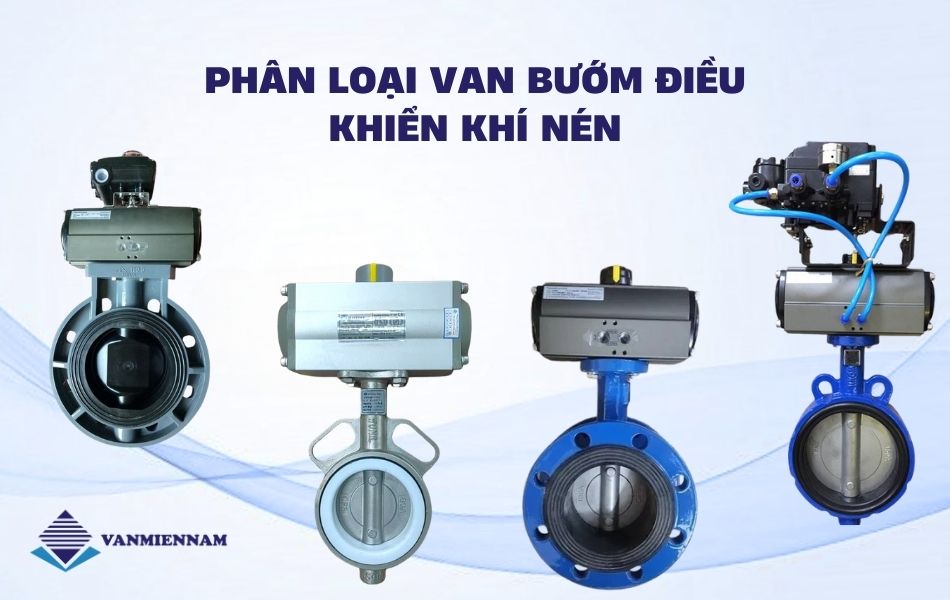

Danh mục phân loại van cánh bướm khí nén

Việc phân loại van bướm khí nén dựa trên nhiều tiêu chí khác nhau, giúp người sử dụng thuận tiện trong việc chọn lựa model phù hợp với yêu cầu vận hành.

Theo chức năng điều khiển

Van bướm khí nén ON/OFF

• Hoạt động ở hai trạng thái: đóng hoàn toàn (0°) hoặc mở hoàn toàn (90°).
• Thích hợp cho các hệ thống cần thao tác đóng/mở tức thì, không yêu cầu kiểm soát lưu lượng.

Van bướm khí nén tuyến tính

• Có thể điều chỉnh góc mở từ 0°–90° để kiểm soát chính xác lưu lượng.
• Thường kết hợp với bộ điều khiển tuyến tính (Positioner) nhận tín hiệu 4–20mA hoặc 0–10V.
• Ứng dụng trong các quy trình cần kiểm soát áp suất, lưu lượng hoặc mức chất lỏng.

Theo vật liệu thân van

Van bướm inox khí nén

• Chịu ăn mòn cao, phù hợp với môi trường hóa chất, thực phẩm, nước biển.
• Chịu va đập tốt, đảm bảo thời gian sử dụng lâu bền.

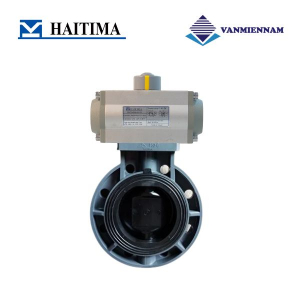

Van bướm nhựa khí nén

• Nhẹ, chống ăn mòn axit/kiềm tốt, giá thành thấp.
• Lý tưởng cho ngành xử lý nước, hóa chất nhẹ.

Van bướm gang khí nén

• Giá rẻ, chịu áp lực tốt, thường dùng trong hệ thống cấp thoát nước và PCCC.

Theo cơ chế truyền động khí

Tác động đơn (Spring Return): Cấp khí một lần

• Sử dụng khí nén để mở (hoặc đóng) và lò xo để hồi vị trí ban đầu khi ngắt khí.
• An toàn khi mất nguồn khí, phù hợp với các ứng dụng khẩn cấp.

Tác động kép (Double Acting): Cấp khí hai lần

• Cấp khí nén vào buồng cho cả hai chiều đóng/mở.
• Phổ biến hơn loại tác động đơn vì giá cả phải chăng

Theo kiểu kết nối đường ống

• Dạng kẹp (Wafer type) – Lắp kẹp giữa hai mặt bích, gọn nhẹ, dễ tháo lắp.
• Dạng lug (Lug type) – Có lỗ bulong riêng, tháo lắp một bên đường ống mà không ảnh hưởng bên còn lại.
• Dạng mặt bích (Flanged type) – Kết nối bích tiêu chuẩn, độ kín cao, dùng cho áp suất lớn.

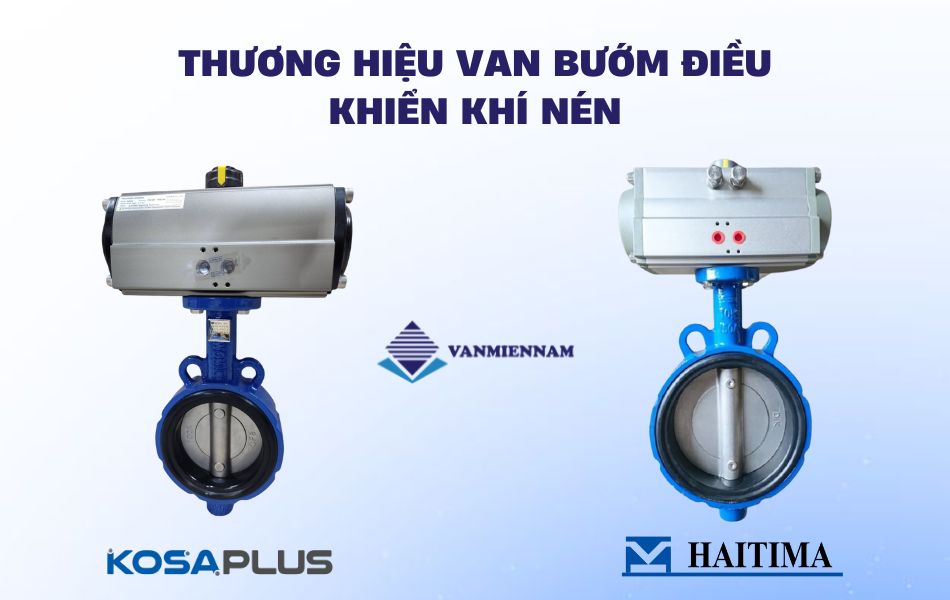

Các thương hiệu van bướm điều khiển khí nén phổ biến tại Van Miền Nam

Tại Van Miền Nam, chúng tôi phân phối nhiều thương hiệu van bướm điều khiển khí nén chất lượng cao, đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp. Trong đó, hai thương hiệu được khách hàng tin dùng nhiều nhất là Kosaplus và Haitima.

Van bướm khí nén Kosaplus

• Xuất xứ: Hàn Quốc
• Ưu điểm nổi bật:
  • Bộ truyền động khí nén Kosaplus được gia công bằng hợp kim nhôm cao cấp, phủ sơn epoxy chống ăn mòn.
  • Hoạt động ổn định, độ bền cao, ít hư hỏng trong quá trình vận hành.
  • Đa dạng lựa chọn: tác động đơn, tác động kép, ON/OFF hoặc tuyến tính.
  • Tương thích với nhiều loại thân van: inox, gang, nhựa.
• Ứng dụng tiêu biểu: Hệ thống xử lý nước thải, dây chuyền sản xuất thực phẩm, hóa chất, HVAC.

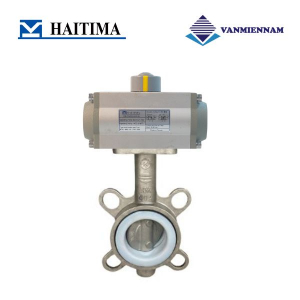

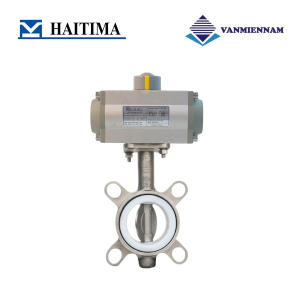

Van bướm khí nén Haitima

• Xuất xứ: Đài Loan
• Ưu điểm nổi bật:
  • Giá thành cạnh tranh, chất lượng ổn định, linh kiện thay thế dễ tìm.
  • Bộ khí Haitima có thiết kế nhỏ gọn, trọng lượng nhẹ, dễ lắp đặt và bảo trì.
  • Hoạt động mượt mà, độ chính xác cao khi điều khiển tuyến tính.
  • Có sẵn nhiều size từ DN50 đến DN300, đáp ứng hầu hết kích thước đường ống phổ biến.
• Ứng dụng tiêu biểu: Hệ thống cấp thoát nước, PCCC, công nghiệp nhẹ, chế biến thủy sản.

Bảng giá van bướm điều khiển khí nén tại Van Miền Nam

Giá van bướm khí nén phụ thuộc vào vật liệu thân van, kích thước, kiểu điều khiển (ON/OFF hoặc tuyến tính) và thương hiệu. Thông tin giá bán tham khảo như sau:

Loại van	Thương hiệu	Kích thước (DN)	Kiểu điều khiển	Giá tham khảo (VNĐ)
Van bướm gang khí nén	Haitima	DN50 – DN300	ON/OFF	2.200.000 – 9.800.000
Van bướm gang khí nén	Haitima	DN50 – DN300	Tuyến tính	3.800.000 – 12.500.000
Van bướm inox khí nén	Kosaplus	DN50 – DN200	ON/OFF	4.500.000 – 15.800.000
Van bướm inox khí nén	Kosaplus	DN50 – DN200	Tuyến tính	6.200.000 – 18.500.000
Van bướm nhựa khí nén	Haitima	DN50 – DN150	ON/OFF	2.800.000 – 6.500.000
Van bướm nhựa khí nén	Haitima	DN50 – DN150	Tuyến tính	3.900.000 – 8.200.000

Lưu ý: Giá trên chưa bao gồm VAT và có thể thay đổi tùy thời điểm hoặc yêu cầu đặc biệt của dự án. Báo giá chi tiết sẽ dựa trên số lượng, áp suất làm việc và tiêu chuẩn mặt bích.

Những điểm cần chú ý khi lắp van bướm khí nén

Để van cánh bướm điều khiển khí nén hoạt động hiệu quả, bền bỉ và an toàn, quá trình lắp đặt cần tuân thủ một số nguyên tắc quan trọng sau:

• Kiểm tra đúng chiều dòng chảy và thông số áp lực trước khi lắp.
• Nguồn khí nén cần duy trì ổn định, không lẫn tạp chất và độ ẩm.
• Không lắp ở vị trí chịu rung lắc mạnh mà không có giá đỡ.
• Với môi trường hóa chất hoặc ăn mòn, chọn vật liệu inox hoặc nhựa phù hợp.

Nên mua van bướm khí nén ở đâu đảm bảo chất lượng?

Khi tìm mua van bướm điều khiển khí nén, yếu tố quan trọng nhất không chỉ là giá cả mà còn là chất lượng sản phẩm, nguồn gốc xuất xứ và chế độ bảo hành. Việc chọn đúng đơn vị cung cấp uy tín sẽ giúp hệ thống vận hành ổn định, tránh rủi ro hỏng hóc và giảm chi phí bảo trì.

Van Miền Nam tự hào là một trong những nhà phân phối van công nghiệp hàng đầu tại Việt Nam, chuyên cung cấp van bướm khí nén chính hãng từ các thương hiệu nổi tiếng như Kosaplus (Hàn Quốc) và Haitima (Đài Loan).

Liên hệ ngay với Van Miền Nam – 0928.613.555 để nhận báo giá van bướm điều khiển khí nén tốt nhất cùng tư vấn kỹ thuật miễn phí, giúp bạn chọn sản phẩm phù hợp với nhu cầu và ngân sách.
