Van bướm tay quay Arita | Cấu tạo, Nguyên lý hoạt động

Van bướm tay quay Arita là thiết bị van công nghiệp được sử dụng để đóng mở và điều tiết dòng chảy trong hệ thống đường ống nhờ cơ chế tay quay vô lăng kết hợp hộp số giảm tốc. Sản phẩm mang đến khả năng vận hành nhẹ nhàng, độ chính xác cao và độ ổn định tốt, đặc biệt phù hợp cho các hệ thống có kích thước lớn và yêu cầu làm việc liên tục. Chi tiết về sản phẩm, mời bạn theo dõi bài viết dưới đây.

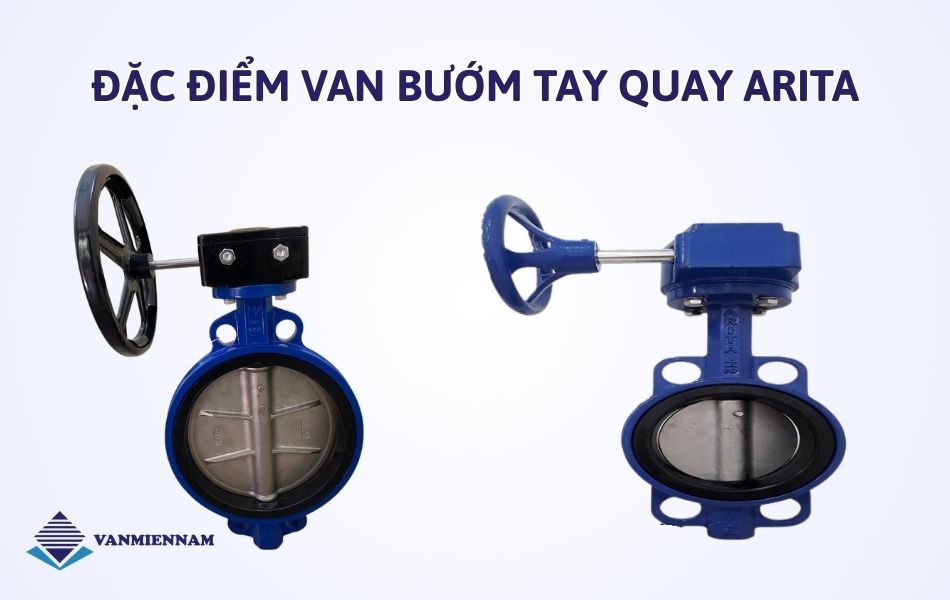

Giới thiệu về van bướm tay quay Arita Malaysia

Van bướm tay quay Arita là dòng van công nghiệp dạng cơ học đến từ thương hiệu Arita – Malaysia, được sử dụng phổ biến trong các hệ thống đường ống để điều khiển hoặc ngăn chặn dòng chảy của các loại lưu chất như nước, khí, hơi và một số môi trường hóa chất nhẹ. Van hoạt động dựa trên nguyên lý đĩa van xoay một góc 90° để đóng hoặc mở dòng chảy.

Sản phẩm được thiết kế với bộ phận vận hành bằng tay quay (vô lăng) kết hợp hộp số giảm tốc, giúp quá trình đóng mở trở nên nhẹ nhàng, chính xác và giảm tối đa lực tác động của người sử dụng, đặc biệt phù hợp với các kích thước lớn từ DN50 trở lên. Với kết cấu thân van thường làm từ gang bền chắc, van bướm tay quay Arita không chỉ đảm bảo độ bền cao mà còn mang lại

Thông số kỹ thuật van bướm tay quay Arita

• Thương hiệu: Arita
• Xuất xứ: Malaysia
• Kích thước: Từ DN50 trở lên
• Thân van: Gang xám hoặc gang cầu
• Đĩa van: Inox 304, inox 316
• Đệm làm kín: EPDM, NBR, PTFE
• Áp suất chịu tải: PN10, PN16
• Nhiệt độ làm việc: -10°C – 120°C
• Kiểu vận hành: Tay quay vô lăng kết hợp hộp số giảm tốc

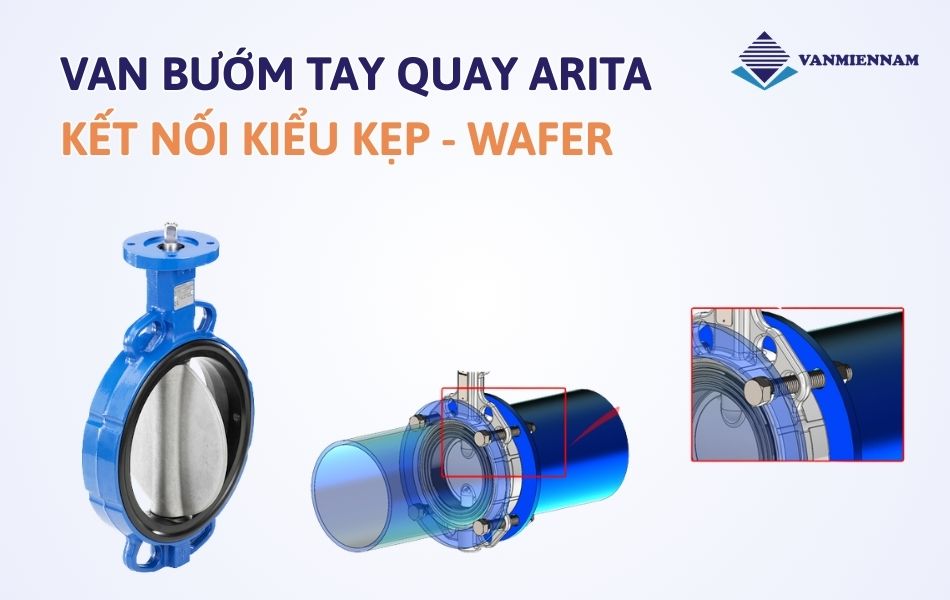

• Kiểu kết nối: Wafer, mặt bích
• Tiêu chuẩn kết nối: BS, JIS, ANSI, DIN
• Môi trường làm việc: Nước sạch, nước thải, khí nén, dầu nhẹ, hơi
• Thời gian bảo hành: 12 tháng

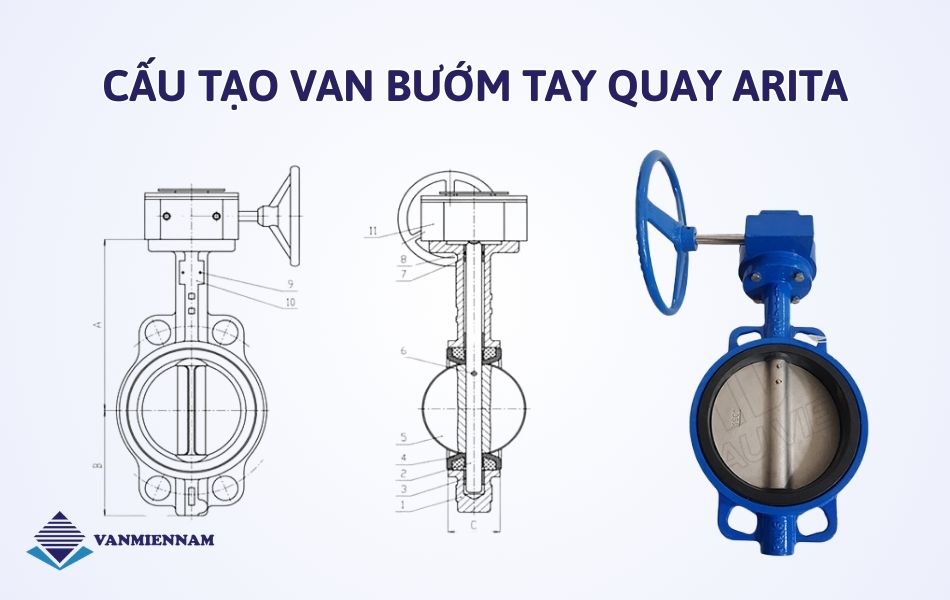

Cấu tạo van bướm tay quay Arita

Van bướm tay quay Arita có cấu tạo khá đơn giản, giúp quá trình lắp đặt, vận hành và bảo trì trở nên dễ dàng. Sản phẩm bao gồm các bộ phận chính sau:

• Thân van: Được chế tạo chủ yếu từ vật liệu gang và được phủ lớp sơn Epoxy chống ăn mòn bên ngoài, có khả năng chịu áp lực tốt.
• Trục van: Có nhiệm vụ truyền lực từ tay quay xuống đĩa van, giúp đĩa van có thể xoay linh hoạt để thực hiện quá trình đóng hoặc mở dòng lưu chất.
• Gioăng làm kín: Làm từ EPDM hoặc NBR, có nhiệm vụ tạo độ kín giữa thân van và đĩa van, giúp ngăn chặn dòng lưu chất rò rỉ ra bên ngoài.
• Đĩa van: Là bộ phận tiếp xúc trực tiếp với dòng lưu chất trong đường ống và có nhiệm vụ điều tiết hoặc ngăn dòng chảy.
• Tay quay vô lăng: Kết nối với trục van thông qua hệ thống hộp số và bánh răng, giúp người vận hành có thể dễ dàng điều khiển quá trình đóng mở van một cách nhẹ nhàng.

Nguyên lý hoạt động van bướm tay quay Arita

Van bướm tay quay Arita hoạt động theo cơ chế quay một phần tư (Quarter-turn), tương tự như van bi hoặc van bướm tay gạt.

• Khi mở van, người vận hành xoay tay quay (vô lăng). Lực quay được truyền qua hộp số trợ lực giúp trục van xoay, làm đĩa van chuyển từ vị trí vuông góc với dòng chảy (đóng) sang song song với dòng chảy (mở hoàn toàn), tương ứng góc quay 90°.
• Khi đóng van, thao tác xoay tay quay ngược lại sẽ đưa đĩa van trở về vị trí vuông góc với dòng chảy. Lúc này đĩa van ép chặt vào gioăng làm kín, giúp ngăn chặn hoàn toàn lưu chất.
• Ngoài ra, van bướm tay quay Arita còn cho phép điều tiết lưu lượng bằng cách dừng đĩa van ở các góc mở bất kỳ từ 0° đến 90°. Hộp số trợ lực có cơ chế tự hãm, giúp giữ cố định vị trí đĩa van, không bị tác động bởi áp lực dòng chảy trong hệ thống.

Ưu điểm của van bướm tay quay Arita

• Nhờ hộp số giảm tốc, van tạo ra mô-men xoắn lớn giúp việc đóng/mở các kích thước lớn (thường từ DN150 trở lên) trở nên nhẹ nhàng, không tốn nhiều lực.
• Van bướm tay quay cho phép điều chỉnh góc mở linh hoạt theo từng mức 0°–90°, kết hợp cơ chế tự hãm giúp cố định vị trí đĩa van, đảm bảo kiểm soát lưu lượng ổn định và hiệu quả.
• Cấu tạo chắc chắn với nhiều lựa chọn vật liệu như gang, inox hoặc thép, giúp van hoạt động tốt trong nhiều môi trường khác nhau như nước, khí, hơi hoặc hóa chất nhẹ.
• So với các dòng van điều khiển tự động bằng điện hoặc khí nén, van bướm tay quay Arita có chi phí đầu tư thấp hơn nhưng vẫn đáp ứng hiệu quả vận hành.
• Van có kích thước nhỏ gọn, trọng lượng nhẹ hơn nhiều so với các loại van cùng chức năng như van cổng, giúp dễ dàng lắp đặt và bảo trì, đồng thời tiết kiệm không gian hệ thống.

Mua van bướm tay quay Arita chính hãng Malaysia

Van Miền Nam là đơn vị chuyên cung cấp các dòng van công nghiệp chính hãng, trong đó có sản phẩm van bướm tay quay Arita Malaysia với chất lượng đảm bảo và giá thành cạnh tranh trên thị trường.

Khi lựa chọn mua van tại Van Miền Nam, khách hàng sẽ được đội ngũ kỹ thuật tư vấn chi tiết về thông số, vật liệu cũng như ứng dụng thực tế của từng loại van, từ đó dễ dàng lựa chọn được sản phẩm phù hợp với hệ thống đường ống của mình.

Hiện nay, van bướm tay quay Arita do Van Miền Nam phân phối có đầy đủ các kích thước phổ biến như: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300,… đáp ứng đa dạng nhu cầu lắp đặt trong các hệ thống cấp thoát nước, PCCC, HVAC, lĩnh vực y tế, tàu thuyền, sản xuất…

Tất cả sản phẩm đều đảm bảo hàng chính hãng, đầy đủ CO, CQ, cùng chính sách bảo hành rõ ràng và mức giá ưu đãi tốt trên thị trường. Còn chần chừ gì mà không liên hệ ngay Hotline 0928.613.555 để được Vanmiennam tư vấn và hỗ trợ mua hàng nhanh chóng.
