Đồng hồ đo lưu lượng

Trong thế giới công nghiệp, nơi mọi thứ đều được số hóa, tối ưu và tự động hóa. Đồng hồ đo lưu lượng không còn chỉ là một thiết bị đo đạc đơn giản. Nó là bộ cảm quan kỹ thuật, là mắt xích quan trọng giúp kỹ sư giám sát, phân tích và kiểm soát toàn bộ hệ thống vận hành. Từ một trạm bơm cấp nước, một lò hơi công nghiệp, cho đến hệ thống phân phối khí hay dầu trong nhà máy, tất cả đều cần đến nó.

Không có lưu lượng chính xác, bạn không thể xác định hiệu suất. Không có dữ liệu dòng chảy chuẩn, bạn không thể phát hiện rò rỉ, nghẽn mạch hay tiêu hao bất thường. Nắm bắt được mấu chốt này, vanmiennam.com sẽ giới thiệu một cách chi tiết và về các sản phẩm đồng hồ lưu lượng mà công ty chúng tôi đang phân phối trên thị trường hiện nay.

Đồng hồ đo lưu lượng là gì?

Đồng hồ đo lưu lượng (Flow Meter) là thiết bị kỹ thuật dùng để xác định tốc độ hoặc thể tích dòng lưu chất nhất định, có thể là chất lỏng, hơi hoặc khí chảy qua một đoạn ống trong một khoảng thời gian nhất định.

Tùy vào môi trường đo (nước, dầu, khí, hơi nóng…), vật liệu, độ chính xác và nhu cầu kỹ thuật tích hợp hệ thống, kỹ sư sẽ chọn loại đồng hồ phù hợp. Một lựa chọn đúng giúp:

• Tiết kiệm năng lượng vận hành
• Cảnh báo sự cố rò rỉ, thất thoát
• Kiểm soát định mức tiêu thụ theo từng công đoạn
• Tối ưu hiệu năng vận hành toàn bộ hệ thống.

Phân loại các dòng đồng hồ đo lưu lượng phổ biến

Dưới đây là các dòng đồng hồ đo lưu lượng phổ biến, được sử dụng rộng rãi trong công nghiệp, đã được các kỹ sư nhà máy, nhà thầu cơ điện đánh giá cao đồng thời cũng là những sản phẩm đang được Van Miền Nam phân phối chính hãng.

Đồng hồ đo lưu lượng nước

Nước sinh hoạt, nước sản xuất, nước thải, hệ thống RO, xử lý nước cấp, nước hoàn nguyên, công trình dân dụng và công nghiệp. Tất cả những lưu chất này đều có thể dễ dàng được đo đạc bằng các máy đo lưu lượng nước hiện đại.

Một số công nghệ đang được ứng dụng tích hợp vào các máy đo lưu lượng nước hiện nay như:

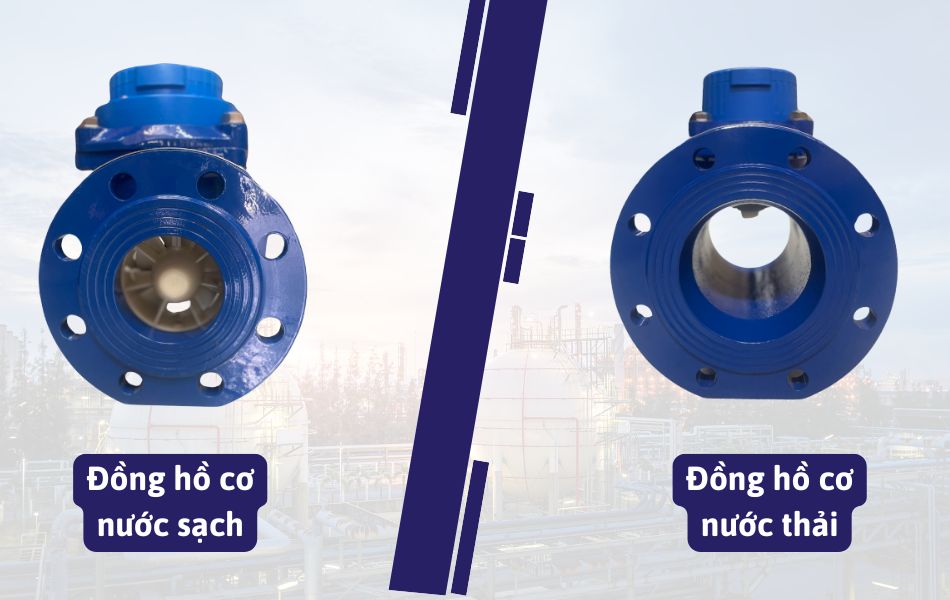

Đồng hồ nước dạng cơ ( Nước sạch và nước thải):

Sử dụng nguyên lý cơ học của nước, khi đi qua cánh quạt turbine sẽ làm quay cánh quạt và bộ ghi giá trị sẽ hiển thị lên mặt đồng hồ.

Đồng hồ nước cơ dùng cho nước sạch và nước thải đều hoạt động dựa trên nguyên lý chuyển trên, nhưng có sự khác biệt rõ rệt về cấu tạo và khả năng thích ứng với môi trường lưu chất.

• Đồng hồ cơ nước sạch thường có thiết kế cánh quạt turbine nằm vuông góc với dòng chảy lưu chất, giúp tăng độ nhạy trong việc đo lường. Thiết bị này thích hợp cho nguồn nước sạch đã qua xử lý, không chứa cặn bẩn hay rác thải. Vật liệu thân thường là đồng hoặc nhựa kỹ thuật, đảm bảo an toàn cho nguồn nước sinh hoạt. Loại này có độ chính xác cao nhưng dễ bị kẹt hoặc mòn cánh khi gặp tạp chất.
• Đồng hồ cơ nước thải lại yêu cầu thiết kế chuyên biệt hơn. Dòng nước thải chứa nhiều tạp chất, bùn cặn nên đồng hồ cơ cho nước thải thường dùng loại cánh quạt lắp ngang trục hoặc thiết kế hình lưỡi gà. Vật liệu chế tạo phải chống ăn mòn, thường là gang phủ epoxy hoặc inox. Tuy nhiên, do môi trường khắc nghiệt, độ chính xác không cao bằng loại dùng cho nước sạch, và tuổi thọ dễ bị ảnh hưởng nếu không bảo trì định kỳ.

Đồng hồ nước dạng cơ với ưu điểm là giá thành rẻ, dễ lắp đặt, không cần đấu điện. Tuy nhiên lại quá “đơn giản” không tích hợp được nhiều công nghệ và không đáp ứng được những nhu cầu kỹ thuật cao hơn.

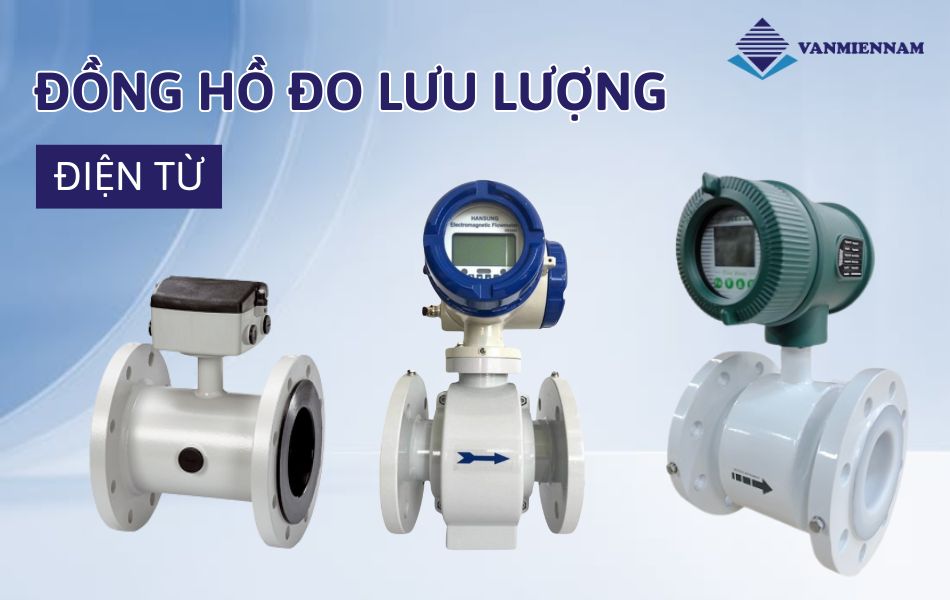

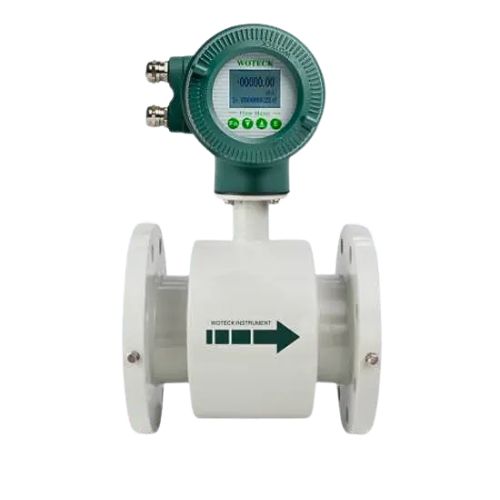

Đồng hồ đo lưu lượng điện từ

Khắc phục được các vấn đề của đồng hồ cơ. Đồng hồ điện từ do sử dụng nguyên lý cảm ứng điện từ để đo lường nên sẽ không sử dụng bộ phận chuyển động, giúp giảm thiểu tối đa việc tắc nghẽn hay sự hao mòn dẫn đến sai số.

Ngoài ra có thể tích hợp được những công nghệ tiên tiến hiện nay như:

• Kiểm soát lưu lượng từ xa nhờ vào các cổng kết nối có dây và không dây
• Sử dụng pin trong trường hợp lắp đặt những vị trí xa nguồn điện.
• Xuất tín hiệu analog, xung, truyền thông Modbus, RS-485,…

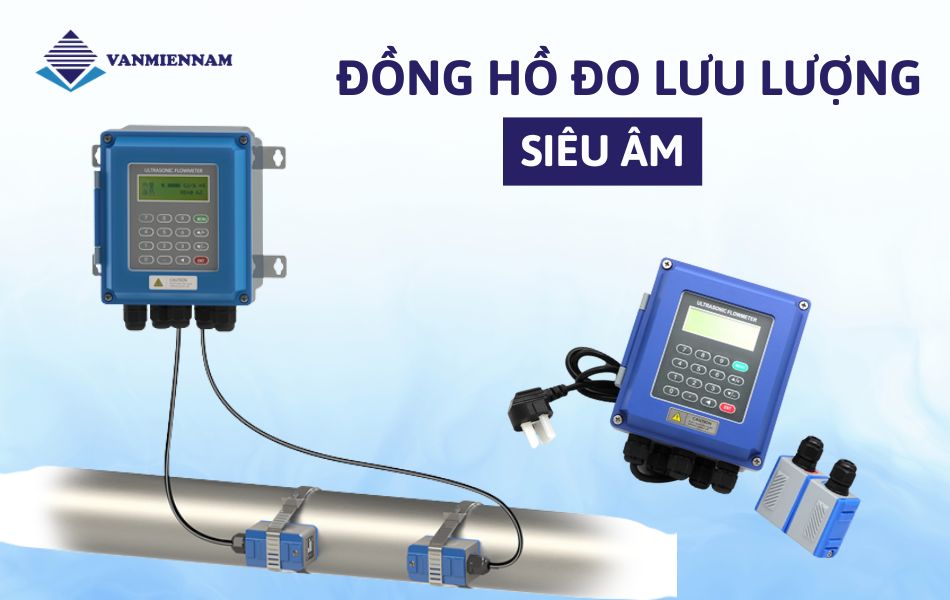

Đồng hồ đo lưu lượng siêu âm

Máy đo lưu lượng nước này sẽ phát ra sóng siêu âm và thu lại từ đó tính toán ra tốc độ và lưu lượng của dòng chảy trong ống.

Với độ chính xác cao, đo được cả nước sạch và nước bẩn, đa dạng về kích thước ống không cần cắt ống (dạng kẹp thành ống) đây là một thiết bị khá được ưa chuộng hiện nay.

Đồng hồ này khá phù hợp với các hệ thống quản lý tòa nhà BMS, HVAC, quản lý cấp thoát nước các nhà máy sản xuất.

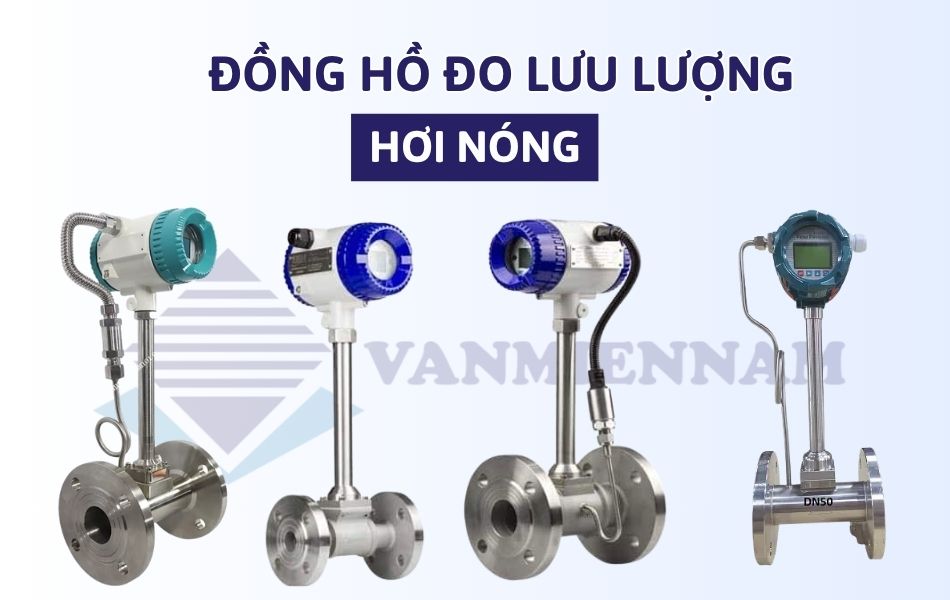

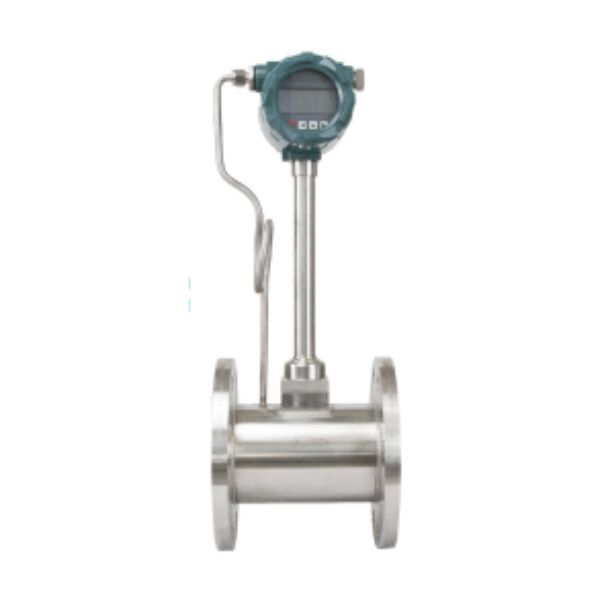

Đồng hồ đo lưu lượng hơi nóng

Ứng dụng trong hệ thống nồi hơi, HVAC, lò hơi công nghiệp, nhà máy điện, dây chuyền sấy, nhà máy dệt nhuộm,… Các loại hơi nóng yêu cầu thiết bị đo có khả năng chịu nhiệt độ và áp suất cao, vật liệu chịu ăn mòn, kết nối cơ học chắc chắn và tín hiệu đầu ra ổn định.

Có rất nhiều công nghệ được ứng dụng trong việc đo lưu lượng hơi nóng nhưng phổ biến nhất là kiểu đo bằng dạng xoáy (Vortex). Đồng hồ được thiết kế một thanh chắn và một cảm biến phía sau. Thanh chắn sẽ có nhiệm vụ tạo dòng xoáy và cảm biến sẽ đếm số lượng xoáy từ đó tính toán ra lưu lượng hơi nóng đi qua.

Ưu điểm:

• Cấu tạo bằng vật liệu inox 304/316 bền bỉ.
• Có thể chịu được môi trường khắc nghiệt lên đến 350 độ C.
• Cho phép tín hiệu đầu ra dạng 4-20mA, Xung, Modbus RS485, HART,…
• Có các tùy chọn phiên bản như dùng pin hoặc màn hình rời.
• Thiết kế hướng đến độ bền, tiết kiệm chi phí bảo trì.

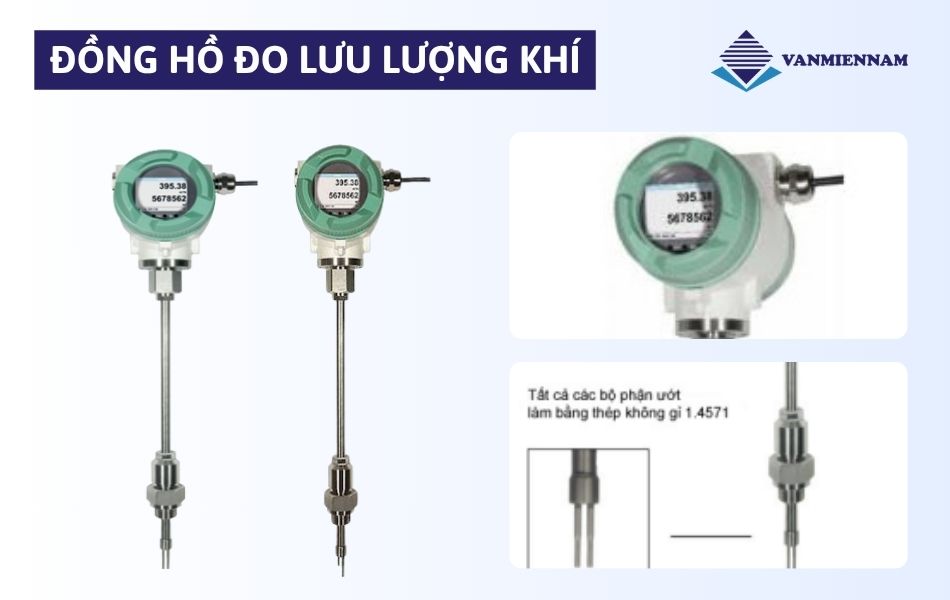

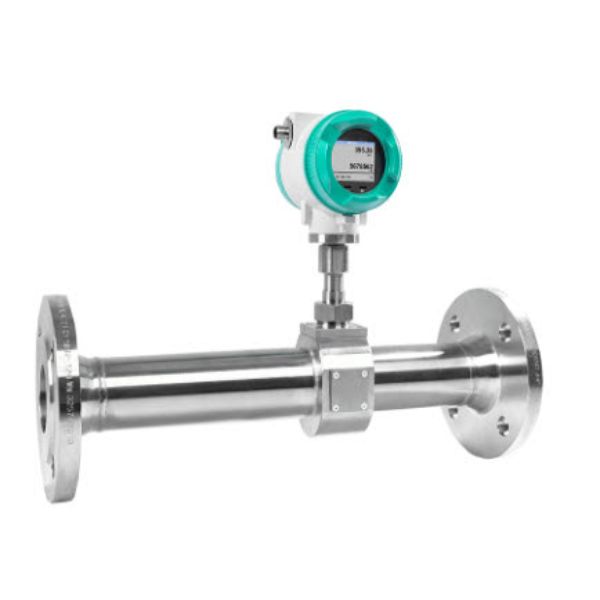

Đồng hồ đo lưu lượng khí

Được sử dụng để đo khí nén, khí oxy, khí CO₂, khí thiên nhiên, khí công nghiệp (argon, nitơ…), nhà máy luyện kim, thực phẩm, hóa chất…

Khác với các công nghệ đo thể tích truyền thống, đồng hồ đo khí dạng nhiệt (Thermal Mass Flow Meter) đo trực tiếp lưu lượng khối (kg/h hoặc Nm³/h) của dòng khí dựa trên nguyên lý truyền nhiệt.

Cảm biến nhiệt đặt trong dòng khí sẽ ghi nhận mức thay đổi nhiệt độ khi dòng khí chảy qua. Tốc độ dòng khí càng cao, khả năng truyền nhiệt càng lớn. Thiết bị sử dụng nguyên lý này để xác định lưu lượng khối trực tiếp, không cần đo thêm áp suất hoặc nhiệt độ để bù trừ.

Đồng hồ này có phiên bản cắm ống (Plug-in) phù hợp kích thước ống từ DN65-DN4000. Giúp việc lắp đặt đơn giản cũng như giảm chi phí đầu tư khá nhiều.

Bên cạnh đồng hồ đo lưu lượng khí dạng nhiệt thì hoàn toàn có thể sử dụng đồng hồ lưu lượng dạng vortex để đo khí, tuy nhiên, xét về chi phí thì sẽ cao hơn.

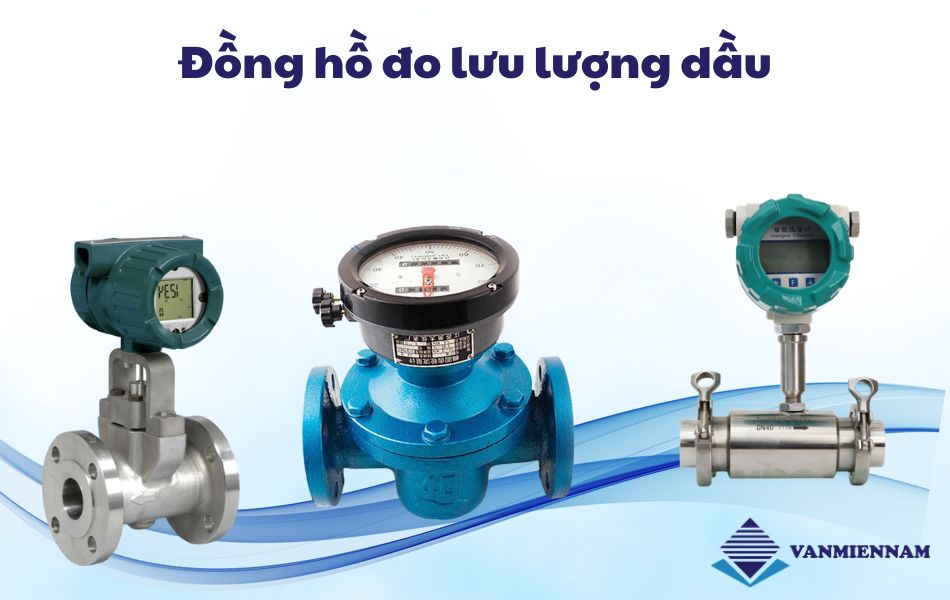

Đồng hồ đo lưu lượng dầu

Ứng dụng: đo dầu thủy lực, dầu DO, dầu FO, dầu ăn, dầu nóng, dầu tuần hoàn trong hệ thống bôi trơn, điều nhiệt, vận hành thiết bị.

Một số loại thường dùng để đo dầu như:

Đồng hồ đo lưu lượng dầu dạng bánh răng bầu dục

• Nguyên lý: Sử dụng hai bánh răng hình bầu dục quay trong khoang đo. Mỗi vòng quay tương ứng với một thể tích dầu cố định – cho ra tín hiệu xung tỷ lệ 1:1 với lưu lượng thực tế.
• Ưu điểm:
  – Độ chính xác cao, đặc biệt với chất lỏng có độ nhớt cao.
  – Không bị ảnh hưởng bởi dao động áp suất hoặc nhiệt độ.
  – Phù hợp đo dầu nặng, dầu FO, dầu thải, dầu thủy lực.
• Ứng dụng: Đo dầu cấp vào lò hơi, hệ thống đốt công nghiệp, bồn chứa nhiên liệu, trạm phân phối.

Đồng hồ đo lưu lượng dầu dạng Turbine

• Nguyên lý: Dòng dầu đi qua cánh tuabin quay, tốc độ quay tỉ lệ thuận với lưu lượng.
• Ưu điểm:
  – Phù hợp với dầu DO, dầu diesel, dầu nhẹ.
  – Chi phí đầu tư tối ưu, thi công lắp đặt đơn giản.
  – Có thể kết hợp bộ hiển thị kỹ thuật số và xuất tín hiệu 4–20mA.
• Hạn chế: Không phù hợp với dầu có độ nhớt cao hoặc nhiều cặn.

Lựa chọn đồng hồ đo lưu lượng và những điều cần biết

Chọn sai đồng hồ =>>  đo sai dữ liệu =>> tổn thất vận hành, hỏng hệ thống điều khiển, sai định mức tiêu thụ. Vì vậy, các nhân viên kỹ thuật cần xem xét nhiều yếu tố và cung cấp đủ thông tin cho người bán để chọn đúng sản phẩm. Để nắm bắt rõ hơn, bạn có thể tham khảo bảng yếu tố kỹ thuật dưới đây:

Yếu tố kỹ thuật	Ý nghĩa
Loại môi chất	Nước, dầu, khí, hơi – ảnh hưởng đến công nghệ đo
Đường kính ống (DN)	Quy định tốc độ dòng chảy, kích thước lắp đặt
Nhiệt độ và áp suất làm việc	Xác định vật liệu và tiêu chuẩn thiết bị chịu tải
Tín hiệu đầu ra	Analog 4-20mA, xung, Modbus – phục vụ điều khiển tự động
Nhu cầu hiển thị	Có cần đồng hồ màn hình tại chỗ không, hay truyền tín hiệu về trung tâm.

Báo giá đồng hồ đo lưu lượng

Dưới đây là bảng giá của một số loại đồng hồ đo lưu lượng thông dụng, giúp kỹ sư và nhà thầu dễ hình dung chi phí đầu tư ban đầu. Bạn có thể tham khảo:

Loại đồng hồ	Đường kính phổ biến	Khoảng giá (VNĐ)
Đồng hồ nước cơ (nước sạch)	DN15 – DN300	300.000 – 7.000.000
Đồng hồ nước thải cơ	DN50 – DN300	1.000.000 – 10.000.000
Đồng hồ điện từ	DN15- DN300	8.000.000 – 60.000.000
Đồng hồ đo lưu lượng khí	DN15- DN300	6.000.000 – 35.000.000
Đồng hồ đo lưu lượng siêu âm	DN15- DN300	8.000.000 – 70.000.000
Đồng hồ đo lưu lượng hơi	DN15- DN300	10.000.000 – 80.000.000
Đồng hồ đo lưu lượng dầu	DN15- DN300	5.000.000 – 40.000.000

Mức giá thiết bị đo lưu lượng sẽ thay đổi theo:

• Công nghệ đo: cơ học, siêu âm, điện từ, vortex, mass flow…
• Đường kính ống: Giá thành tăng theo đường kính danh định của đồng hồ.
• Vật liệu chế tạo: gang, inox, nhựa, hợp kim đặc biệt.
• Tùy chọn các phiên bản: Dùng pin, màn hình rời,…
• Thương hiệu và xuất xứ: Châu Âu, Hàn Quốc, Đài Loan, Trung Quốc.

Lưu ý: Đừng chọn thiết bị chỉ vì giá rẻ. Một đồng hồ sai số lớn có thể khiến bạn thất thoát hàng chục triệu đồng mỗi tháng. Hãy chọn đúng – đủ – phù hợp, và quan trọng hơn hết hãy nhờ sự tư vấn bởi người có chuyên môn kỹ thuật trong lĩnh vực này.

Ngoài ra chọn đúng đơn vị cung cấp uy tín, chính sách bảo hành, hậu mãi sau bán hàng tốt sẽ giúp bạn tránh rủi ro tiền mất tật mang.

Tại sao chọn van miền nam là nhà cung cấp đồng hồ đo lưu lượng?

Với hơn 16 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị vật tư công nghiệp. Vanmienna.com tự hào là đại điện của hơn 10 thương hiệu đồng hồ lưu lượng trên thế giới phân phối chính hãng tại thị trường Việt Nam.

Đến với van miền nam, bạn sẽ nhận được:

• Tư vấn kỹ thuật 1:1, 24/24, báo giá nhanh chóng.
• Có đội ngũ kỹ sư bán hàng am hiểu sản phẩm và hệ thống công nghiệp.
• Kho hàng sẵn có đa dạng sản phẩm, DN15 đến DN500+, cả miền bắc và miền nam.
• Hồ sơ pháp lý đầy đủ: hóa đơn, tờ khai, CO, CQ theo yêu cầu.
• Hỗ trợ trước và sau bán hàng, bảo hành rõ ràng.
• Mức giá hợp lý cùng chính sách chiết khấu ưu đãi cho các dự án quy mô.

Đồng hồ đo lưu lượng không chỉ là một thiết bị kỹ thuật mà còn là “mắt thần” của toàn hệ thống, giúp doanh nghiệp kiểm soát dòng chảy, tối ưu vận hành và đảm bảo hiệu suất theo thời gian thực. Việc lựa chọn đúng thiết bị đo không chỉ giúp giảm sai số, tiết kiệm năng lượng, mà còn giảm thiểu rủi ro kỹ thuật và tổn thất chi phí tiềm ẩn.

Với kinh nghiệm cung cấp hàng trăm thiết bị cho các nhà máy, khu công nghiệp, và công trình xây dựng trên toàn quốc, chúng tôi sẵn sàng tư vấn chi tiết, đưa ra giải pháp tối ưu và báo giá cạnh tranh nhất kèm CO/CQ đầy đủ.
