Van điều khiển khí nén

Van điều khiển khí nén là thiết bị quan trọng được sử dụng rộng rãi trong hệ thống công nghiệp, sản xuất với nhiệm vụ đóng mở, điều tiết lưu lượng chất lỏng bên trong hệ thống. Thiết bị mang đến năng suất làm việc cao, hoạt động tự động, nhanh chóng giúp tiết kiệm nhiều chi phí và thời gian vận hành hệ thống.

Hiện Van Miền Nam đang cung cấp và phân phối các loại van điều khiển khí nén trên thị trường, nhập khẩu chính hãng tại nhà máy Hàn Quốc, Thổ Nhĩ Kỳ, Đài Loan…cam kết hàng chính hãng, chất lượng cao và giá thành cạnh tranh.

Tổng quan về van điều khiển khí nén

Van điều khiển khí nén (Tên tiếng anh là Pneumatic control valve) là dòng van điều khiển tự động bằng áp lực khí nén thay vì sử dụng lực tay, tay gạt như các loại van cơ thông thường. Van hoạt động bằng cách chuyển đổi năng lượng của khí nén thành chuyển động cơ học để thực hiện quá trình đóng/mở van. Thiết bị có hai dạng điều khiển phổ biến là tác động đơn và tác động kép, có thể đóng mở van hoàn toàn hoặc điều khiển theo các góc khác nhau tùy theo mục đích sử dụng.

Van điều khiển bằng khí nén bao gồm nhiều loại như van bướm khí nén, van bi khí nén, van dao, van cổng, van cầu… được chế tạo từ các vật liệu cao cấp như gang, inox, thép không gỉ, nhựa… với dải kích thước rộng DN40 – DN500, đáp ứng đa dạng nhu cầu hệ thống điều khiển bằng khí nén trong công nghiệp.

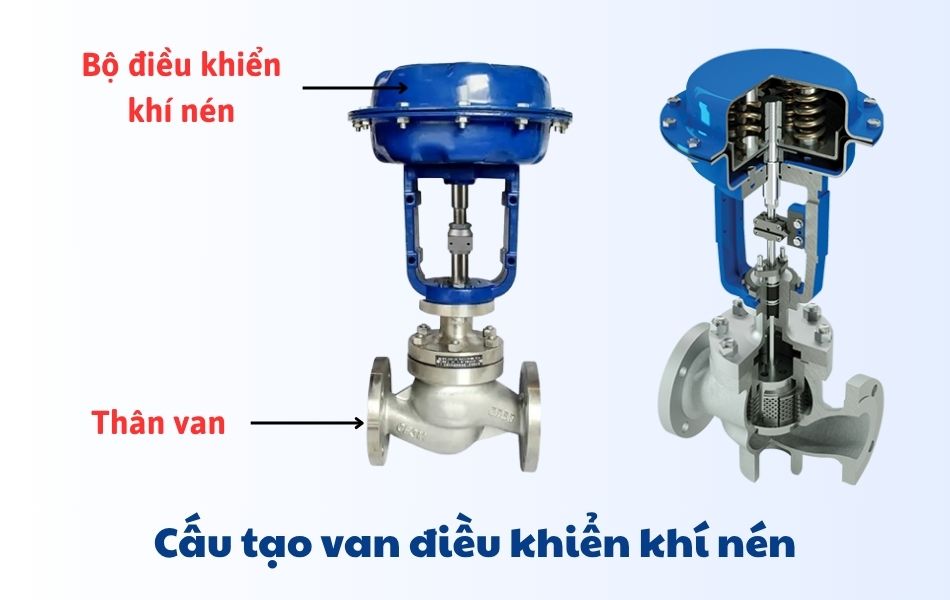

Cấu tạo của van điều khiển khí nén

Van điều khiển khí nén được cấu tạo bởi 2 bộ phận chính là: Phần van cơ và phần đầu điều khiển khí nén. Chi tiết như sau:

Phần van cơ

Đây là bộ phận tiếp xúc trực tiếp với lưu chất và thực hiện nhiệm vụ đóng/mở dòng chảy trong hệ thống đường ống. Phần van cơ có nhiều loại khác nhau như van bi, van bướm, van cửa, van cầu,…có hình dáng, cấu tạo và cơ chế hoạt động khác nhau.

Các bộ phận quan trọng cấu thành nên van cơ bao gồm:

• Thân van: Được chế tạo từ các vật liệu như inox, gang, nhựa, đồng, thép,… phù hợp với từng môi trường làm việc khác nhau như môi trường ăn mòn, nhiệt độ cao, hay áp suất lớn. Có chức năng cố định và bảo vệ các bộ phận bên trong, giúp chúng hoạt động ổn định và bền lâu.
• Đĩa van: Là bộ phận trực tiếp đóng/mở để cho phép hoặc ngăn dòng lưu chất đi qua. Đĩa van được làm từ chất liệu kim loại như thép không gỉ, inox, gang có độ bền cao, chống ăn mòn và áp lực làm việc cao.
• Trục van: Là chi tiết kết nối giữa bộ điều khiển khí nén và đĩa van/bi van, truyền lực mô-men xoắn từ bộ khí nén xuống giúp thực hiện thao tác đóng/mở.
• Gioăng làm kín: Thường được làm từ Teflon, NBR, EPDM,… giúp đảm bảo độ kín khít cao, ngăn ngừa rò rỉ lưu chất trong quá trình hoạt động.

Phần van cơ được kết nối vào hệ thống bằng các kiểu nối phổ biến như mặt bích, ren, clamp hoặc rắc co…Được thiết kế theo tiêu chuẩn JIS, DIN, ANSI, BS đảm bảo tương thích với nhiều hệ thống trong công nghiệp, dân dụng.

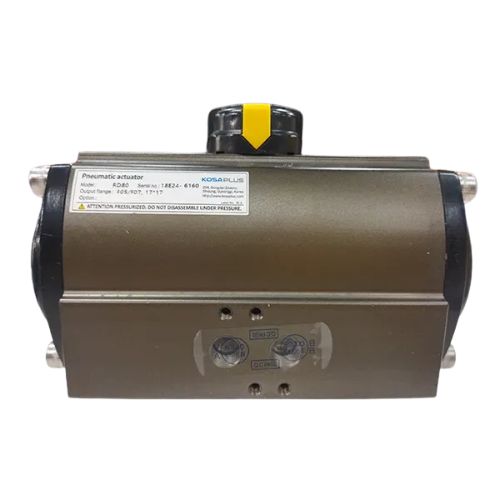

Bộ điều khiển khí nén

Là bộ phận quan trọng giúp chuyển đổi áp lực khí nén thành chuyển động cơ học để điều khiển đóng/mở van. Khi khí nén được cấp vào, áp lực khí sẽ đẩy piston di chuyển, từ đó tạo ra lực xoay làm quay trục van một góc 90° hoặc góc nhất định tùy theo chức năng van.

Cấu tạo phần đầu điều khiển khí nén bao gồm các bộ phận chính sau:

• Thân bộ điều khiển: Làm từ hợp kim nhôm cao cấp, có khả năng tĩnh điện, chống bụi, chống nước theo tiêu chuẩn IP67, IP68.
• Piston: Là bộ phận di chuyển khi có áp lực khí, truyền lực lên hệ thống bánh răng.
• Thanh răng và bánh răng: Truyền động mô-men xoắn từ piston sang trục van, giúp van thực hiện thao tác đóng/mở nhanh chóng.
• Lò xo hai đầu: Được sử dụng trong dòng van tác động đơn để tự động đưa van về trạng thái ban đầu khi mất áp khí nén.

Nguyên lý hoạt động của van điều khiển khí nén

Khi được cấp khí nén vào đầu điều khiển, piston bên trong sẽ dịch chuyển, truyền chuyển động đến trục van thông qua hệ thống bánh răng và thanh răng. Trục van sau đó xoay đĩa van hoặc bi van một góc 90° (ON/OFF) hoặc góc điều tiết nhất định (đối với van điều khiển tuyến tính), từ đó đóng hoặc mở cho lưu chất đi qua.

Khi ngắt nguồn khí nén, van sẽ giữ nguyên trạng thái hoặc trở về trạng thái ban đầu tùy theo cơ chế tác động đơn hoặc tác động kép.

Phân loại van điều khiển khí nén

Trên thị thị trường hiện nay có rất nhiều mẫu van điều khiển khí nén khác nhau về hình dạng, kích thước, cơ chế hoạt động. Tùy thuộc vào yêu cầu của hệ thống, nhu cầu sử dụng để lựa chọn thiết bị phù hợp. Van được chia thành các loại như sau:

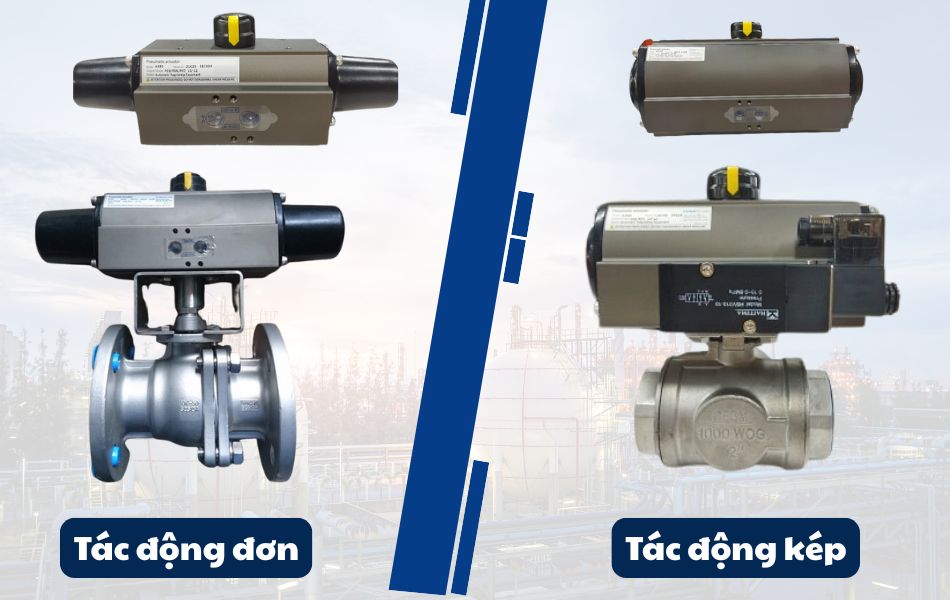

Phân loại theo động cơ điều khiển

• Van điều khiển khí nén tác động đơn: Là loại van được dùng để kiểm soát và điều tiết lưu lượng chất lỏng trong hệ thống đường ống. Thiết bị có cấu tạo gồm piston và lò xo nên chỉ cần cấp khí nén 1 lần để kích hoạt van, khi ngừng cấp khí nén, lò xo sẽ đẩy piston về vị trí ban đầu để đưa van về trạng thái đóng hoặc mở.
• Van điều khiển khí nén tác động kép: Loại van này không có cấu tạo lò xo bên trong do đó cần cấp khí nén 2 lần để đóng/mở van theo yêu cầu.

Phân loại theo cơ chế hoạt động

• Van điều khiển khí nén On/Off: Thiết bị hoạt động với 2 cơ chế chính là đóng hoàn toàn hoặc mở hoàn toàn, cho phép lưu chất đi qua đường ống tối đa hoặc ngăn chúng lại tuyệt đối.
• Van điều khiển khí nén tuyến tính: Có tác dụng điều tiết, lưu thông hoặc ngăn chặn lưu chất đi qua van nhờ vào việc điều chỉnh đĩa van mở ở các góc khác nhau từ 0 – 90 độ.

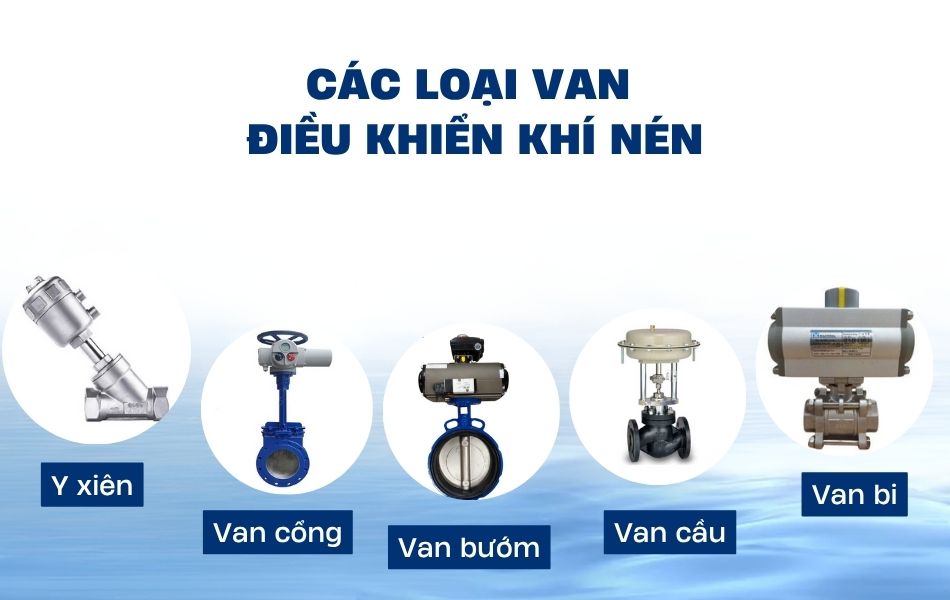

Phân loại theo thân van

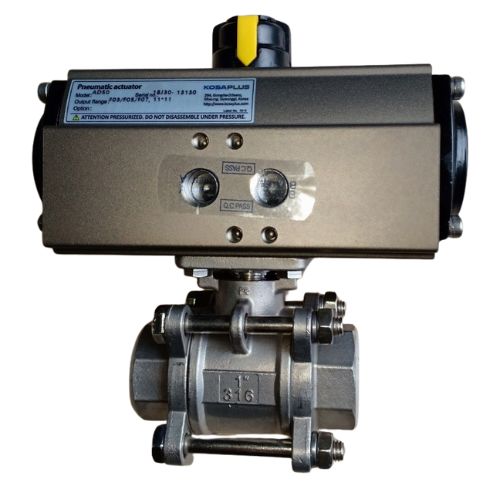

• Van bi điều khiển khí nén: Là dòng van công nghiệp được sử dụng rộng rãi hiện nay với mục đích đóng mở dòng lưu chất và điều tiết lưu lượng chất lỏng trong hệ thống đường ống. Van bi khí nén có khả năng đóng mở nhanh chóng, hoạt động ổn định và khả năng làm kín tốt, hạn chế hư hỏng hay rò rỉ lưu chất.

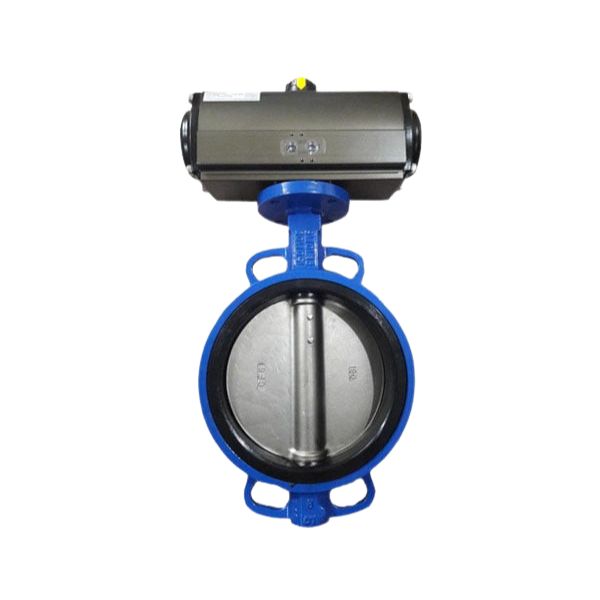

• Van bướm điều khiển khí nén: Thiết bị có cấu tạo gồm thân van bướm và bộ điều khiển khí nén, trong đó đĩa van có thể xoay các góc từ 0 đến 90 độ giúp điều tiết và kiểm soát lưu chất chính xác, hiệu quả. Van sử dụng khí nén làm năng lượng để hoạt động tự động nên có độ chính xác cao, phù hợp với hệ thống tự động hóa.
• Van cổng điều khiển khí nén: Thiết kế van chắc chắn, có thể chịu được áp lực và nhiệt độ cao nhờ vào chất liệu sản xuất van từ inox, gang, thép…Các hệ thống thường sử dụng van cổng khí nén như cấp nước, thoát nước, xử lý nước thải, thủy điện với tác dụng lưu thông hoặc ngăn chặn dòng chảy đi qua đường ống.
• Van cầu điều khiển khí nén: Loại van này được dùng để điều tiết lưu lượng và áp suất trong hệ thống khí nén, lò hơi, nồi hơi nhờ vào thiết kế van nhỏ gọn, có thể chịu được nhiệt và áp lực làm việc cao, đảm bảo an toàn và vận hành ổn định trong môi trường khắc nghiệt.

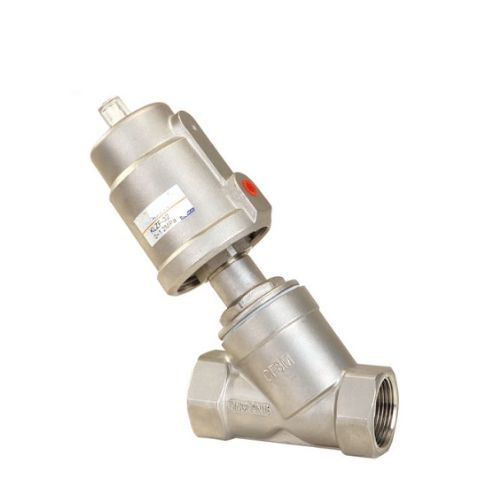

• Van y xiên điều khiển khí nén: Hay còn gọi là van xiên khí nén được dùng để đóng mở van tự động từ xa bằng bộ truyền động khí nén. Đặc điểm nổi bật của loại van này là có thiết kế nhỏ gọn, đóng mở nhanh từ 2 – 3 giây giúp giảm ma sát, hạn chế tổn thất áp suất trong hệ thống.

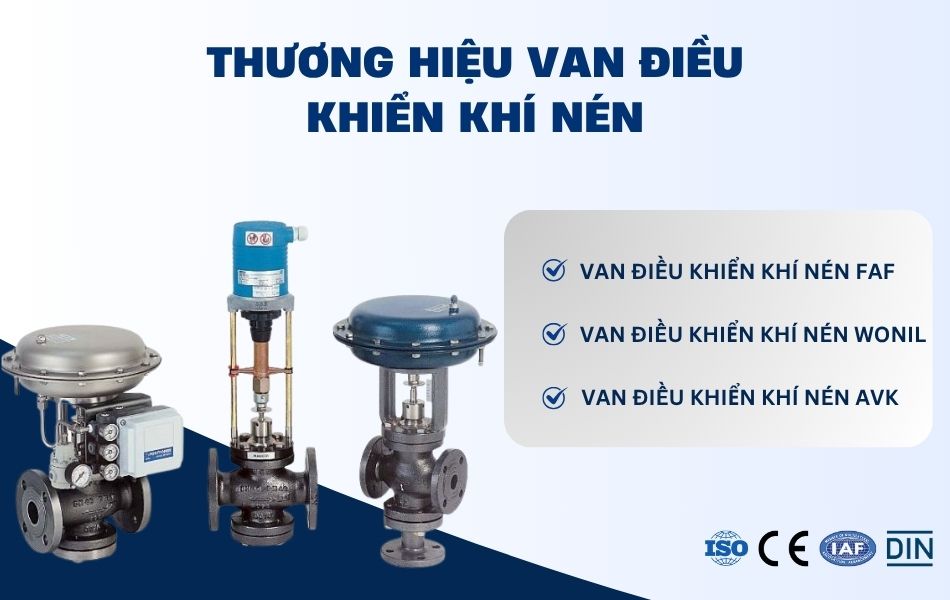

Các loại van điều khiển khí nén ưa chuộng hiện nay

Van điều khiển khí nén FAF

Van điều khiển khí nén FAF xuất xứ Thổ Nhĩ Kỳ được sản xuất theo công nghệ Châu Âu với độ bền vượt trội, được kiểm tra nghiêm ngặt đảm bảo đạt tiêu chuẩn quốc tế như JIS, DIN, ANSI, BS. Van sử dụng bộ điều khiển khí nén giúp vận hành hệ thống tự động hóa, đóng mở nhanh và chính xác cao nên có thể sử dụng trong nhiều lĩnh vực, ngành nghề khác nhau như sản xuất, xây dựng, khai thác.

Van điều khiển khí nén Wonil

Van điều khiển khí nén Wonil là thương hiệu nổi tiếng có nguồn gốc tại Hàn Quốc. Sản phẩm được sản xuất từ vật liệu gang, inox, nhựa nên có thể dùng trong nhiều môi trường như nước sạch, nước thải, hơi, hóa chất, khí…Nhờ vào mẫu mã van đa dạng, có nhiều loại van khí nén khác nhau bao gồm van bi, van bướm, van cổng, van cầu… giúp tối ưu hóa hệ thống, nâng cao hiệu suất vận hành và tiết kiệm chi phí.

Van điều khiển khí nén AVK

AVK là thương hiệu van Đan Mạch nổi bật với thiết kế van khí nén chắc chắn, dễ dàng lắp đặt và có dải kích thước đa dạng, phù hợp dùng cho nhiều hệ thống trong công nghiệp, dân dụng, sản xuất. Van được kết nối với đường ống theo dạng mặt bích, nối ren, clamp, rắc co…đảm bảo khả năng làm kín tốt, hoạt động ổn định và đóng mở nhanh chóng.

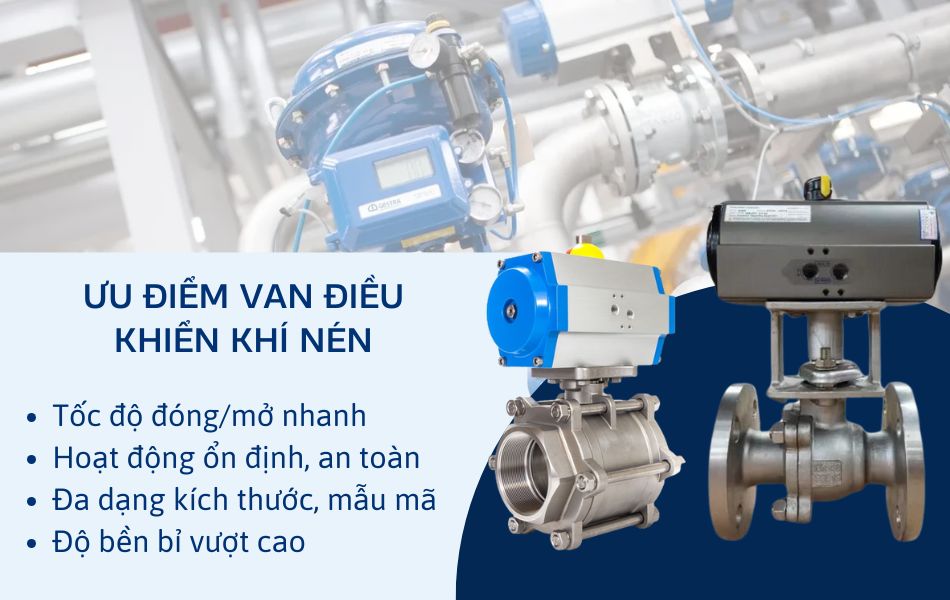

Đánh giá ưu điểm của van điều khiển khí nén

• Van điều khiển khí nén hoạt động hoàn toàn tự động giúp tiết kiệm thời gian và công sức vận hành hệ thống, phù hợp với các hệ thống tự động hóa.
• Thời gian đóng/mở van rất nhanh chóng từ 2 đến 3 giây giúp nâng cao hiệu quả hoạt động.
• Van hoạt động ổn định, trơn tru và có thể dùng trong môi trường khắc nghiệt có nhiệt độ cao, áp lực lớn, chống ăn mòn và hóa chất.
• Mẫu mã van đa dạng, có thể lắp tích hợp bộ điều khiển khí nén với van cơ như van bi, van bướm, van cổng, van cầu với nhiều kiểu kết nối, kích thước, chủng loại…phù hợp với nhiều hệ thống, yêu cầu sử dụng.
• Có thể điều khiển và theo dõi trạng thái đóng mở van từ xa nhờ vào bộ tín hiệu điều khiển được truyền vào tủ trung tâm PLC giúp quản lý và vận hành hệ thống dễ dàng.
• Sản xuất đạt tiêu chuẩn IP67, IP68 kháng nước, kháng bụi có độ bền cao, dùng được cả ngoài trời hay môi trường có chứa các chất ăn mòn, axit.

Hướng dẫn lựa chọn van điều khiển khí nén phù hợp

Van điều khiển khí nén là thiết bị quan trọng trong nhiều hệ thống tự động hóa công nghiệp, có nhiệm vụ kiểm soát dòng chảy của lưu chất thông qua áp lực khí nén. Với đa dạng kiểu dáng, cấu tạo và nguyên lý hoạt động, việc lựa chọn đúng loại van là yếu tố then chốt giúp hệ thống vận hành ổn định, chính xác và bền bỉ. Dưới đây là một số tiêu chí giúp quý khách lựa chọn van điều khiển khí nén phù hợp:

• Chất liệu van phù hợp với lưu chất: Tùy vào đặc tính của chất lỏng có thể là khí nén, nước, hóa chất hay bùn mà cần chọn chất liệu thân van phù hợp. Ví dụ, với môi trường có tính ăn mòn cao nên chọn van bằng inox hoặc thép không gỉ, môi trường ít tác động hóa học, van gang hoặc nhựa.
• Cấu tạo bộ truyền động khí nén: Van điều khiển bằng khí nén gồm 2 loại là tác động đơn và tác động kép, mỗi loại van sẽ có cấu tạo và cơ chế hoạt động khác nhau nên tùy thuộc vào yêu cầu vận hành để lựa chọn loại van phù hợp.
• Áp suất và nhiệt độ làm việc: Đảm bảo thiết bị có thể chịu được áp suất và nhiệt độ tối đa khi hoạt động, giúp tiết kiệm chi phí, hạn chế hư hỏng, sự cố xảy ra.
• Kiểu kết nối phù hợp với đường ống: Với đường ống lớn hoặc hệ thống yêu cầu độ kín cao, nên ưu tiên kiểu lắp bích, với hệ thống nhỏ gọn hoặc cần tháo lắp nhanh, kết nối ren hoặc clamp sẽ thuận tiện hơn.
• Loại van và chức năng điều khiển: Tùy vào yêu cầu ứng dụng, bạn có thể chọn giữa van bi, van bướm, van màng, van cầu…

Mua van điều khiển khí nén, chất lượng tại Van Miền Nam

Van Miền Nam là đơn vị uy tín trong lĩnh vực van công nghiệp, chuyên cung cấp các loại van điều khiển khí nén chất lượng cao, mẫu mã đa dạng và giá thành cạnh tranh. Với nhiều năm kinh nghiệm nhập khẩu và phân phối, chúng tôi hiện đang là đối tác tin cậy của nhiều thương hiệu van nổi tiếng như FAF, Wonil, Haitima, KosaPlus…đảm bảo hành chính hãng, đầy đủ giấy tờ nhập khẩu, kiểm định chất lượng khắt khe và bảo hành dài hạn nên quý khách hoàn toàn yên tâm mua hàng.

Nhờ đó, Van Miền Nam đã và đang hợp tác, cung cấp vật tư, thiết bị đo, van công nghiệp, phụ kiện ống cho nhiều dự án, công trình trên khắc các tỉnh thành trên toàn quốc. Khách hàng lựa chọn Van Miền Nam không chỉ bởi chất lượng sản phẩm chính hãng, có đầy đủ chứng nhận CO-CQ, mà còn vì sự tận tâm, chuyên nghiệp trong khâu tư vấn kỹ thuật và dịch vụ hỗ trợ.

Đơn vị sở hữu kho hàng lớn với nhiều dòng van điều khiển bằng khí nén đa dạng về vật liệu như inox, gang, thép và kích cỡ từ DN15 đến DN1200, sẵn sàng đáp ứng mọi nhu cầu của khách hàng trong thời gian ngắn nhất. Ngoài ra, Van Miền Nam cam kết giá cả cạnh tranh, minh bạch cùng nhiều chính sách ưu đãi hấp dẫn cho khách hàng mua số lượng lớn. Hỗ trợ giao hàng tận nơi và phương thức thanh toán linh hoạt cũng là điểm cộng giúp khách hàng an tâm khi hợp tác.

Quý khách hàng vui lòng liên hệ Hotline hoặc đến trực tiếp văn phòng để được tư vấn miễn phí và lựa chọn sản phẩm van điều khiển khí nén phù hợp nhất.
